Предварительный усилитель записи аналоговых сигналов

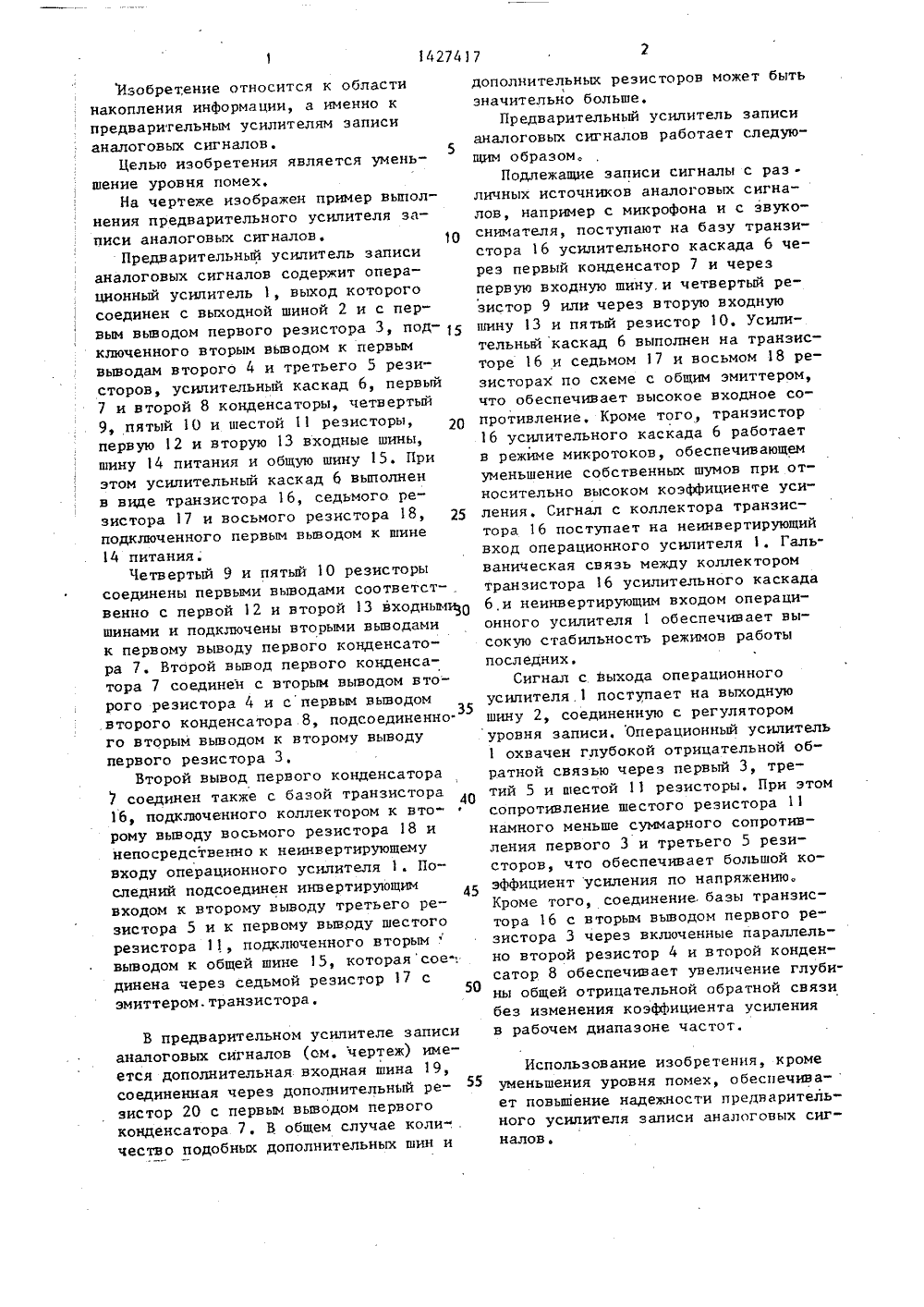

(57) Из нию инф льным гнало саченкштас 74 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПОДБЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ИСАНИЕ ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТ(54) ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ ЗАПИСИАНАЛОГОВЫХ СИГНАЛОВ ние уров в .виде п каскада онного у цательно девять р 3-5, 11 7. 1 ил бретение относится к накоплермации, а именно к предвариусилителям записи аналоговыхЦель изобретения - уменьшеня помех. Усилитель выполнен оследовательно соединенных на транзисторе 16 и операцисипителя 1, охваченных отрий обратной связью и содержит езисторов 9, 1 О, 20, 18, 17, и разделительный конденсаторИзобретение относится к областинакопления информации, а именно кпредварительным усилителям записианалоговых сигналов,Целью изобретения является уменьшение уровня помех,На чертеже изображен пример выполнения предварительного усилителя записи аналоговых сигналов. 10Предварительный усилитель записианалоговых сигналов содержит операционный усилитель 1, выход которогосоединен с выходной шиной 2 и с первым выводом первого резистора 3, подключенного вторым выводом к первымвыводам второго 4 и третьего 5 резисторов, усилительный каскад 6, первый7 и второй 8 конденсаторы, четвертый9, пятый 10 и шестой 11 резисторы,первую 2 и вторую 13 входные шины,шину 14 питания и общую шину 15. Приэтом усилительный каскад б выполненв виде транзистора 16, седьмого резистора 17 и восьмого резистора 8, 25подключенного первым выводом к шине14 питания.Четвертый 9 и пятый 10 резисторысоединены первыми выводами соответст- .венно с первой 12 и второй 13 входными 0шинами и подключены вторыми выводамик первому выводу первого конденсатора 7. Второй вывод первого конденсатора 7 соединен с вторым выводом второго резистора 4 и спервым выводом.второго конденсатора 8, подсоединенно.го вторым выводом к второму выводупервого резистора 3.Второй вывод первого конденсаторасоединен также с базой транзистора.16, подключенного коллектором к вто- фрому выводу восьмого резистора 18 инепосредственно к неинвертирующемувходу операционного усилителя 1. Последний подсоединен инвертирующимвходом к второму выводу третьего резистора 5 и к первому вьврду шестогорезистора 11, подключенного вторым "выводом к общей шине 15, котораясое".динена через седьмой резистор 17 сэмиттером.транзистора,В предварительном усилителе записи аналоговых сигналов (ом. чертеж) имеется дополнительная. входная шина 19, соединенная через дополнительный резистор 20 с первым выводом первого конденсатора 7, В общем случае коли" . чество подобных дополнительных шин и дополнительных резисторов может бытьзначительно больше,Предварительный усилитель записианалоговых сигналов работает следующим образомПодлежащие записи сигналы с различных источников аналоговых сигналов, например с микрофона и с звукоснимателя, поступают на базу транзистора 16 усилительного каскада 6 через первый конденсатор 7 и черезпервую входную шину,и четвертый резистор 9 или через вторую входнуюшину 13 и пятый резистор 10, Усилительный каскад 6 выполнен на транзисторе 16 и седьмом 17 и восьмом 18 резисторах по схеме с общим эмиттером,что обеспечивает высокое входное сопротивление, Кроме того, транзистор16 усилительного каскада 6 работаетв режиме микротоков, обеспечивающемуменьшение собственных шумов при относительно высоком коэффициенте усиления. Сигнал с коллектора транзистора 16 поступает на неинвертирующийвход операционного усилителя 1, Галь"ваническая связь между коллекторомтранзистора 16 усилительного каскадаб,и неинвертирующим входом операционного усилителя 1 обеспечивает высокую стабильность режимов работыпоследних.Сигнал с Выхода операционногоусилителя 1 поступает на выходнуюшину 2, соединенную с регуляторомуровня записи. Операционный усилитель1 охвачен глубокой отрицательной обратной связью через первый 3, третий 5 и шестой 11 резисторы, При этомсопротивление шестого резистора 11намного меньше суммарного сопротивления первого 3 и третьего 5 резисторов, что обеспечивает большой коэффициент усиления по напряжению,Кроме того, соединение. базы транзистора 16 с вторым выводом первого резистора 3 через включенные параллельно второй резистор 4 и второй конденсатор 8 обеспечивает увеличение глубины общей отрицательной обратной связибез изменения коэффициента усиленияв рабочем диапазоне частот. Использование изобретения, кроме уменьшения уровня помех, обеспечивает повышение надежности предварительного усилителя записи аналоговых сигналов.1427417 Формула изобретения Составитель Ю.-К. РозенкранцРедактор Е. Копча Техред М.Ходанич Корректор В, Бутяга Заказ 4855/47 Тираж 590 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Предварительный усилитель записи аналоговых сигналов, содержащий операционный усилитель, выход которого соединен с выходной шиной и с первым выводом первого резистора, подключенного вторым выводом к первым выводам второго и третьего резисторов, усилительный каскад, первый и второй конденсаторы, Четвертый, пятый и шестой резисторы, первую и вторую входные шины, шину питания и общую шину, о т л и ч а ю щ и й с я тем, что, с целью уменьшения уровня помех, четвертый и пятый резисторы соединены первыми выводами соответственно с первой и второй входными шинами и подключены вторыми выводами к первому выводу первого конденсатора, второй вывод которого соединен с вторым выводом второго резистора, а усилительный каскад выполнен в виде транзистора, седьмого резистора и восьмого резистора, подключенного первым выводом к шине питания, причем второй вывод первого конденсатора соединен с базой транзистора, коллектор которого- подключен к второму выводу восьмого резистора и непосредственно соединен с неинвертирующим входом операционного усилителя, подсоединенного инвертирующим входом к второму выводу третьего резистора и к первому выводу шестого резистора, второй вывод которого подключен к общей шине, соединенной через седьмой резистор с эмиттером транзистора.
