Формирователь импульсов

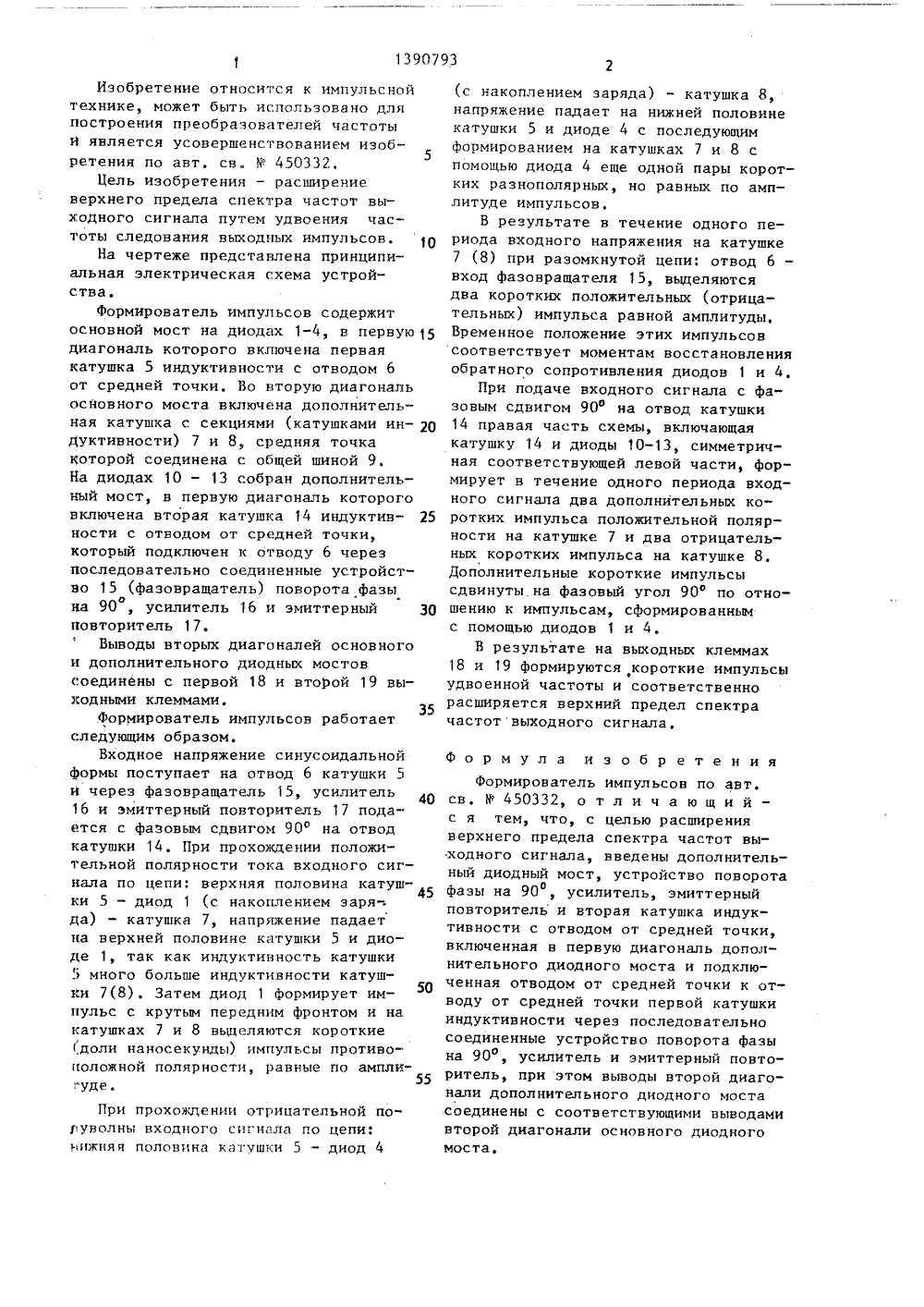

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИРЕСПУБЛИН ЯО 139079(57) Иэоб МИРОВАТЕЛЬ ИМПУЛЬСОетение может быть остроения преобра расширяет верхние использоователей ано для астоты пектра преде стот выходного с ия частоты следо ульсов, Для этог ала пу тем удво ходных и ния выв формильно вве ователь импульсов до ит ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ дены диодный мост на диодах 10-13, устройство 15 поворота фазы на 90 усилитель 16, эмиттерный повторитель 17 и вторая катушка 14 индуктивности с отводом от средней точки. На чертеже также показаны основной мост на диодах 1-4, первая катушка индуктивности 5 с отводом 6 от средней точки, катушки 7 и 8 индуктивности и общая шина 9, При работе устройства дополнительные короткие импульсы сдвинуты по фазе на 90 по отношению к импульсам, сформированным с помощью диодов 1 и 4. В результате на выходных клеммах 18 и 19 формируются короткие импульсы удвоенной частоты, что расшис ряет верхний предел спектра частот выходного сигнала, 1 ил.Изобретение относится к импульснойтехнике, может быть использовано дляПостроения преобразователей частотый является усовершенствованием изобретения по авт, св М 450332,5Цель изобретения - расширениеверхнего предела спектра частот выходного сигнала путем удвоения частоты следования выходных импульсов. 10На чертеже представлена принципиальная электрическая схема устройства.Формирователь импульсов содержитосновной мост на диодах 1-4, в первую 15диагональ которого включена перваякатушка 5 индуктивности с отводом 6ат средней точки. Во вторую диагональосновного моста включена дополнительная катушка с секциями (катушками индуктивности) 7 и 8, средняя точкакоторой соединена с общей шиной 9.На диодах 10 - 13 собран дополнительНый мост, в первую диагональ котороговключена вторая катушка 14 индуктивНости с отводом от средней точки,Который подключен к отводу б черезПоследовательно соединенные устройство 15 (фазовращатель) поворота фазыона 90 , усилитель 16 и эмиттерный 30йовторитель 17,Выводы вторых диагоналей основногои дополнительного диодных мостовсоединены с первой 18 и второй 19 выходными клеммами.Формирователь импульсов работаетследующим образом.Входное напряжение синусоидальнойформы поступает на отвод б катушки 5и через фазовращатель 15, усилитель 4016 и эмиттерный повторитель 17 подается с фазовым сдвигом 90 О на отводкатушки 14. При прохождении положительной полярности тока входного сигнала по цепи: верхняя половина катуш 45ки 5 - диод 1 (с накоплением заряда) - катушка 7, напряжение падаетна верхней половине катушки 5 и диоде 1, так как индуктивность катушки5 много больше индуктивности катушКи 7(8). Затем диод 1 формирует импульс с крутым передним фронтом и на.катушках 7 и 8 выделяются короткие(доли наносекунды) импульсы противоположной полярности, равные по ампли 1 уде.При прохождении отрицательной поруволны входного сигнала по цепи: нижняя половина катушки 5 - диод 4(с накоплением заряда) - катушка 8,напряжение падает на нижней половинекатушки 5 и диоде 4 с последующимформированием на катушках 7 и 8 спомощью диода 4 еще одной пары коротких разнополярных, но равных по амплитуде импульсов,В результате в течение одного периода входного напряжения на катушке7 (8) при разомкнутой цепи: отвод 6 -вход фазовращателя 15, выделяютсядва коротких положительных (отрицательных) импульса равной амплитуды.Временное положение этих импульсовсоответствует моментам восстановленияобратного сопротивления диодов 1 и 4,При поцаче входного сигнала с фазовым сдвигом 90 на отвод катушки14 правая часть схемы, включающаякатушку 14 и диоды 10-13, симметричная соответствующей левой части, формирует в течение одного периода входного сигнала два дополнительных коротких импульса положительной полярности на катушке 7 и два отрицательных коротких импульса на катушке 8.Дополнительные короткие импульсысдвинуты на фазовый угол 90 по отношению к импульсам, сформированнымс помощью диодов 1 и 4,В результате на выходных клеммах18 и 19 формируются короткие импульсыудвоенной частоты и соответственнорасширяется верхний предел спектрачастотвыходного сигнала,Формула изобретенияформирователь импульсов по авт, св, Ф 450332, отличающий - с я тем, что, с целью расширения верхнего предела спектра частот выходного сигнала, введены дополнительный диодный мост, устройство поворотаофазы на 90, усилитель, эмиттерный повторитель и вторая катушка индуктивности с отводом от средней точки, включенная в первую диагональ дополнительного диодного моста и подключенная отводом от средней точки к отводу от средней точки первой катушки индуктивности через последовательно соединенные устройство поворота фазыона 90 , усилитель и эмиттерный повторитель, при этом выводы второй диагонали дополнительного диодного моста соединены с соответствующими выводами второй диагонали основного диодного моста.
