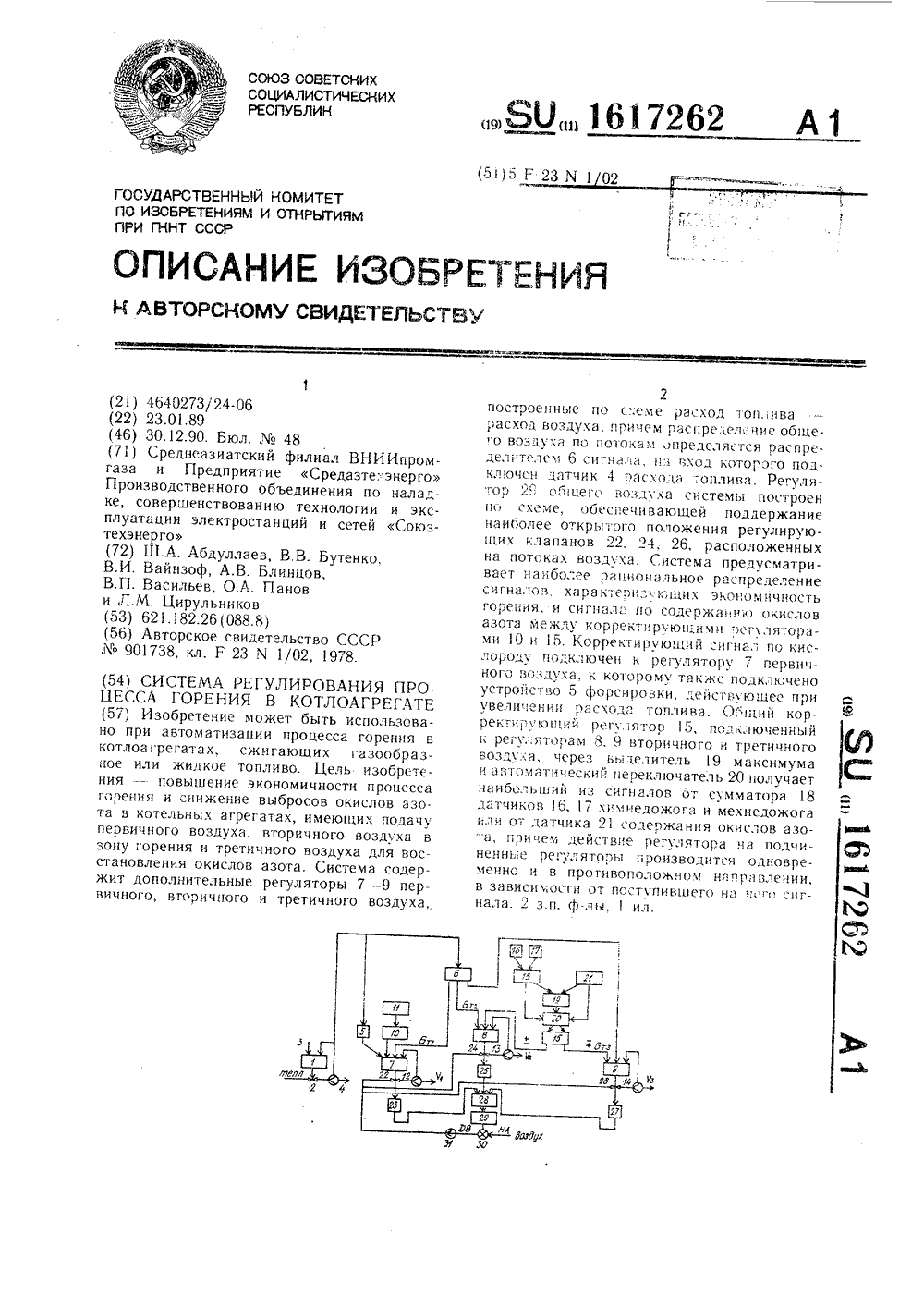

Номер патента: 1617262

Опубликовано: 30.12.1990

Авторы: Абдуллаев, Блинцов, Бутенко, Вайнзоф, Васильев, Панов, Цирульников

МПК: F23N 1/02

Метки: горения, котлоагрегате, процесса

...регулятор 8 Втсричнсго зсздуха и регулятор 9 третичного Воздуха, определяя тем самым соотношения расхседсв воздуха по потокам. Регулятосы увеличивают соответствующие расходы воздуха по потокам, воздейстгуя на соответствующие клапаны 22, 24 и 26 и получая В качестве ОбратнОй сВязи сигналы От соответствую щих датчиков 12 - -14 расхода Воздуха.При увеличении нагрузки регулятор 7 первичного воздуха получает дополнителный форсирующий сигнал ст устройства 5 форсирсвки, на которое поступает сигал От датчика 4 расхо;.а топлива, сльгодаря чему в переходных режимах при увелицеи нагрузки регулятор первичисео Воздуха форсирует подачу к горелкам, обычный рас. ход на который составляст в зависимости ст вида топлива 65 - 90 от Осшго расхода...

Номер патента: 1372162

Опубликовано: 07.02.1988

Авторы: Вайнзоф, Цюпа, Шатхан

МПК: F23N 1/02

Метки: горения, процесса

...реализации системы.Система содержит регулятор 1 тепловой нагрузки котла, к выходу которого подключен через нелинейный элемент 2 регулятор 3 загрузки мелющеговентилятора (число регуляторов равно числу мелющих вентиляторов) с датчиком 4 расхода сушильного агентаи датчиком 5 активной мощности электродвигателя мелющего вентилятора. 20Выход регулятора 3 загрузки черезблок 6 управления и блок 7 интегрирования соединен через механизм 8бесступенчатого управления с регулятором 9 числа оборотов питателя сырого угля, На вход блока 10 ограничения подключены датчики активной 5 иреактивной 11 мощностей электродвигателя, а выход блока 10 соединен сблоком 6 управления регулятора и блоком 7 интегрирования,Система работает следующим образом.При...

Номер патента: 1191687

Опубликовано: 15.11.1985

Авторы: Абрамов, Бутенко, Вайнзоф, Воронов, Максумов

МПК: F23Q 9/00

Метки: горелка, запальная

...аз 7142/35 Изобретение относится к энергетике и может быть использовано для розжига горелок мощных котельных агрегатов и контроля запального факела. Целью изобретения является повышениенадежности в работе запальной горелки иконтроля запального факела. На чертеже показана запальная горелка, продольный разрез.Запальная горелка содержит корпус 1 с последовательно установленными патрубками 2 - 4 для подачи воздуха, запального газа и установки зажигательного элемента 5 с электродом 6 кольцеобразной формы, волоконный световод 7, установленный в кожухе 8 с возможностью выема. Газораздающий узел 9 выполнен в виде кольцевой камеры с отверстиями 10 для прохода газа, От воздушного патрубка 2 сделан отвод 11, соединенный с кожухом 8 световода.Для...

Номер патента: 1151772

Опубликовано: 23.04.1985

Авторы: Вайнзоф, Векслер, Левит, Цюпа

МПК: F23N 1/02

Метки: горения, процесса

...1 тепловой нагрузки, регуляторы расхода сушильного агента (не показаны), измерительные блоки (не 15 показаны) которых соединены с регулятором тепловой нагрузки и датчиком 2 расхода сушильного агента. Выход регулятора через исполнительный механизм 3 соединен с регулирующим 20 органом 4 поцачи сушильного агента, Датчик 5 мощности двигателя мельницы и датчик расхода сушильного агента связаны с измерительным блоком 6 регуляторазагрузки мельницы, 25 выход которого соединен с регулирующим клапаном 8 подачи топлива в мель" ницу. Измерительный блок 6 соединен также с нелинейным элементом 10, к входам которого подключены регуля- Зр тор 1 тепловой нагрузки и датчик 9 положения регулирующего органа 4.Система работает следующим образОм.При...

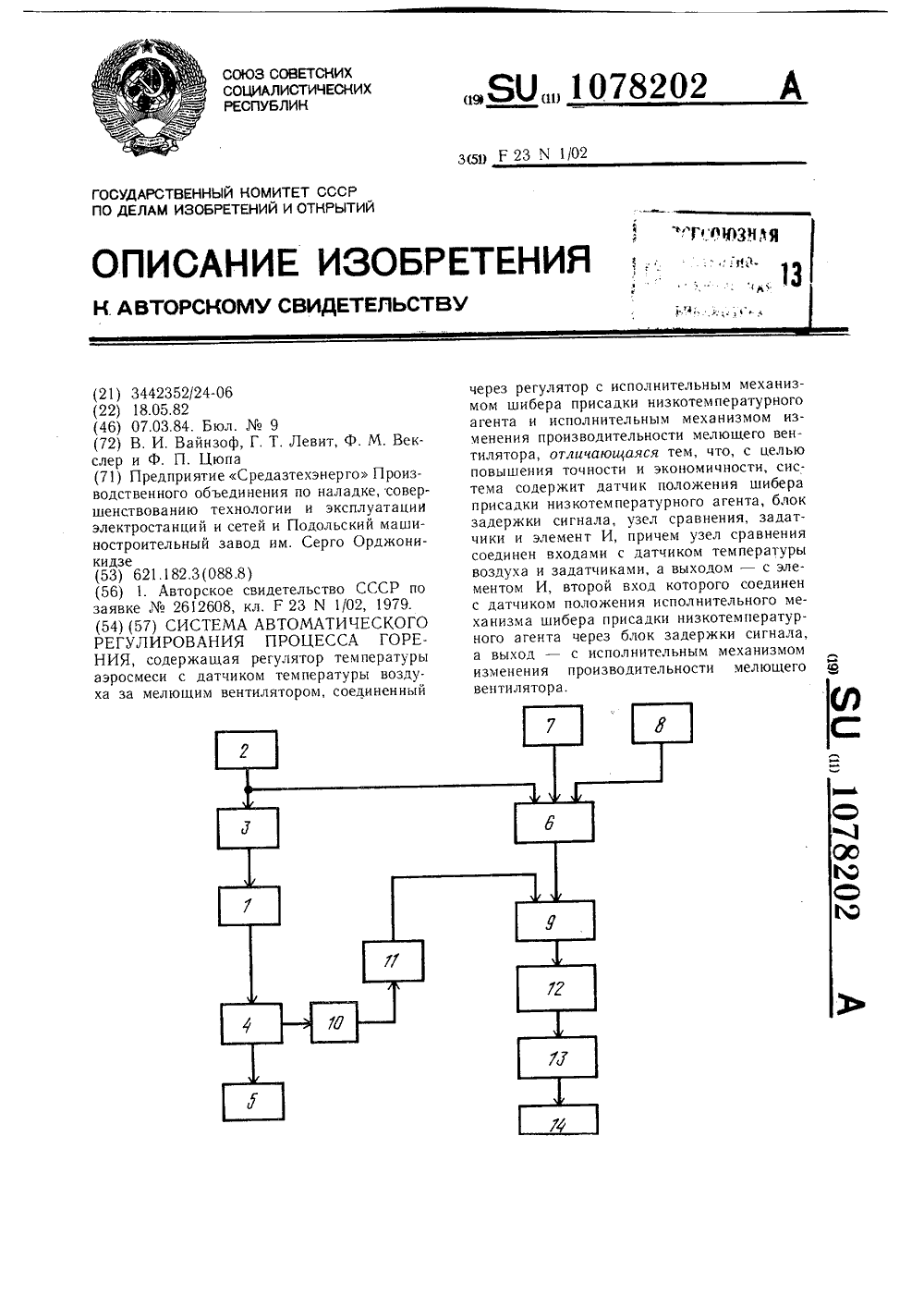

Номер патента: 1078202

Опубликовано: 07.03.1984

Авторы: Вайнзоф, Векслер, Левит, Цюпа

МПК: F23N 1/02

Метки: горения, процесса

...изобретения является повышение точности и экономичности,Поставленная цель достигается тем, что система автоматического регулирования процесса горения, содержащая регулятор температуры аэросмеси с датчиком температуры воздуха за мелющим вентилятором, соедиценцый через регулятор с исполнительным механизмом шибера присадки низкотемпературцого агента и исполнительным механизмом изменения производительности меапощего вентилятора, содержит датчик положения шибера присадки низкотемпературного агента, блок задержки сигнала, узел сравнения, задатчики и элемент И, причем узел сравнения соединен входами с датчиком температуры воздуха и задатчиками, а выходом - с элементом И, второй вход которого соединен с датчиком положения...

Номер патента: 972195

Опубликовано: 07.11.1982

Авторы: Вайнзоф, Векслер

МПК: F23N 1/00

Метки: горения, процесса

...изменение задания регуляторов 6, которые, в свою очередь, осуществляют изменение числа оборотов питателей сырого угля с помощью механизма 13 бесступенчатого регулирования, т. е. изменяют подачу топлива через мелющие вентиляторы. Изменение подачи топлива происходит до тех пор, пока сигнал от главного регулятора 1 не скомпенсирован сигналом по температуре аэросмеси от датчика 10, При этом контур регулятора 6 температуры аэросмеси является быстродействующим по сравнению с контуром регулирования давления главным регулятором 1 и обеспечивает при внутренних возмещениях подд ржание температуры на уровне, соответств.;с цем заданию. Ограничитель 12 осуществ,.яет свои функции по стабилизации аэросмеси за мелющим вентилятором на минимально...

Номер патента: 967565

Опубликовано: 23.10.1982

Авторы: Вайнзоф, Векслер, Дианов

МПК: B02C 25/00

Метки: вентиляторов, мелющих, останова

...так и автоматически изменяющейся обратно пропорционально числу обо. 45ротов КПСУ и разности температур аэросмеси предельно допустимой и фактической.Выключатель 1 электродвигателя 2мелющего вентилятора соединен с команд ным узлом 3, который в свою очередь соединен с ключом управления 4 и выходными реле защит 5 и 6 электродвигателя поминимальному току и току длительной перегрузки. 55Выключатель 7 электродвигателя 8комбинированного питателя сырого углясоединен с командным узлом 9, в свою очередь соединенным с ключом управления 10 и выходными реле зашит 11-14 электродвигателя от срезания пальцев, от обры" ва цели, по максимальному току и току длительной перегрузки соответственно.Выключатель 1 электродвигателя мелющего вентилятора соединен...

Номер патента: 943150

Опубликовано: 15.07.1982

Авторы: Богушев, Вагин, Вайнзоф, Спирин, Шахов

МПК: B65G 49/02

Метки: термической

...груэонесушего пенточного конвей-.ера и двух пар цепных конвейеров, размещенных внутри камеры обработки сдвух сторон от пенты грузонесушего конвейера, каждый из которых снабжен дисками, контактирующими с двух сторон скраями ленты и установпенными со смещением один относительно другого.На фнг. 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А нафиг, 1; нвфиг, 3 - разрез Б-Б на фиг,1,80 4и вращательное движение, которое обусповпено волнообразным движением пенты 4.Волнообразное движение создается припомощи двух пар вспомогательных цепныхтранспортеров, расположенных нвд и подпентой, 4 основного транспортера. Работа цепных транспортеров осуществпяетсяот гидромотора 9, редуктора 10,цепи 13звездочки 12, шестерен 13, звездочек14,...

Номер патента: 938884

Опубликовано: 30.06.1982

Авторы: Богушев, Вагин, Вайнзоф, Горбатов, Еремин, Подхватилин, Спирин, Хромов, Шахов

МПК: A22C 11/00

Метки: колбасных, линия, производства

...18 в верх захваты 84 за верхний борт втулки 83 Фиксируют цевки 17 в верхнем положении.После заполнения одного ряда форм 89 (Фиг. 11) гидроцилиндр 15 опускает блок-Форму 3 так, чтобы цевки 17 были приподняты над формами 89, после чего производится включение гидроцилиндра 19, который перемещает плиту 20 фиг. 9) по направляющим 72 (фиг, 8), при этом одна из собачек 75 в соответствии с направлением движения плиты 20 упирается в упор 74, расположенный на штанге 73, и тем самым плита 20 перемещается на расстояние, необходимое для наполнения следующего ряда форм 89Гидроцилиндр 15 приподнимает блок-форму 3 в крайнее верхнее положение, цикл заполнения повторяется. Таким образом заполняются все ряды форм 89 блок-формы 3. При перемещении...

Номер патента: 918681

Опубликовано: 07.04.1982

Авторы: Вайнзоф, Векслер, Вылчанов, Ковалев, Мороз, Москов

МПК: F23K 1/00

Метки: пылеприготовления, работы, системы

...содержит сушильную шахту 1, подключенную входным участком к топке 2 и бункеру 3 сырого угля, а выходным участком к мелющему вентилятору 4, который подсоединен к пылеконцентратору 5, снабженному завихрителем 6 с поворотными лопатками 7 и патрубками 8 и 9 для концентрированной аэросмеси и слабозапыленного агента. Лопатки 7 подсоединены к приводному механизму 1 О.Способ работы системы пыпеприготовления осуществляется следующим образом,фна сушку дымовых газов при высокойнадежности работы системы. Способ работы системы пылеприготовленияу путем сушки сырого топлива регулируемым потоком дымовых газов, подачи топлива на размол и последующего разделения полученной аэросмеси на концентрированный и слабо- запыленный потоки в...

Номер патента: 723305

Опубликовано: 25.03.1980

Авторы: Вайнзоф, Койфман

МПК: F23N 1/02

Метки: газомазутном, горения, котле, процесса

...характеризует избыток воздуха в топке, например по содержанию кислорода в дымовых газах, воздействующий на направляющий аппарат 3 дутьевого вентилятора; регулятор 4 расхода газа с датчиком 5 расхода газа и задатчиком б нагрузки, воздействующий на газовый регулирующий клапан 7; регулятор 8 расхода мазута с датчиком 9 расхода мазута и задатчиком б нагрузки, воздействукхций на мазутный регулирующий клапан 10; корректирующий прибор 11 с датчиками 12 давления газа и задатчиком 13723305 Формула изобретения Составитель В. Назароведактор Т.Шагова Техред О.Андрейко , Корректор Е,П/28 Тираж 619 ЦНИИПИ Государственног по делам изобретени 113035, Москва, Ж,.Рауака исноеа СССРтийд. 4 комите и откр кая на илиал ППП Патент, г,ужгород, ул.Проектна...

Номер патента: 673808

Опубликовано: 15.07.1979

Авторы: Блинцов, Вайнзоф, Миликисьянц, Ядгаров

МПК: F22D 5/26

Метки: барабанный, воды, котел, питательной, подачи

...между ступенями экономайзера 2, элемент 8 сравнения, задатчики 9 и 10, соответственно минимальной и максимальной температуры дымовых газов, блокирующее устроиство 11, соединенное с клапаном 4 и задвижкой 5.Система работает следующим образом.Питательная вода поступает через первую ступень водяного экономайзера 2, основной трубопровод 6 с задвижкой 5, вто рую ступень экономайзера в барабан котлоагрегата. При пуске котлоагрегата при достижении температуры дымовых газов перед второй ступенью экономайзера, измеряемой датчиком 7, минимального значения, элемент 8 сравнения выдает сигнал 20 и срабатывает блокирующее устройство 11,осуществляющее закрытие задвижки 5 на основном трубопроводе и регулирующего клапана 4 на байпасном трубопроводе...

Номер патента: 612109

Опубликовано: 25.06.1978

Авторы: Бутенко, Вайнзоф, Ляпин

МПК: F22B 37/42

Метки: пускосбросными, установками

...механиэ 30мом открытия предохранительного клапана17, поступают сигналы от сигнализатора18 сброса нагрузки, элементов сравнения19 и 20 с релейным выходом и от сигнализаторов 21, 22 повышения давления пара ЗБперед встроенной задвижкой и перед турбиной через переключатели 23 и 24 режимов(реально они,могут быть выполнецы в виде общего переключателя).На вход первого элемента сравнения 19 0через первый переключатель 23 поступаютсигналы по давлению пара перед встроеннойзадвижкой от датчика 25 и по давлениюпара в камере регулирующейступени турбинЫот датчийа 26 через элемент памяти 27. 45На вход второго элемента сравнения 20через второй переключатМы; 24 поступаютсигналы по давлению пара перед турбиной отдатчика 28 и по давлению пара в...

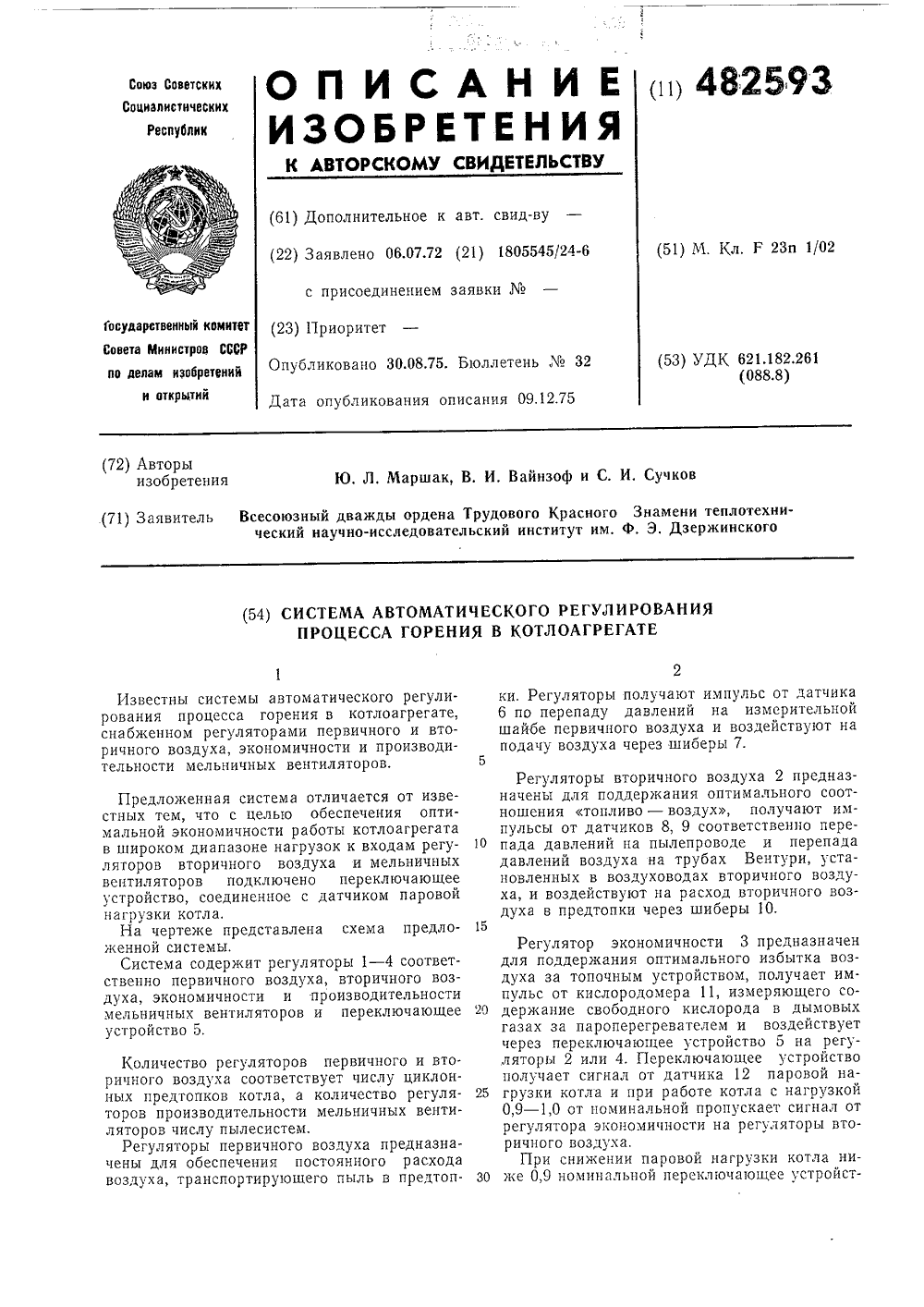

Номер патента: 482593

Опубликовано: 30.08.1975

Авторы: Вайнзоф, Маршак, Сучков

МПК: F23N 1/02

Метки: горения, котлоагрегате, процесса

...кислорода в дымовыхгазах за пароперегревателем и воздействует через переключающее устройство 5 на регуляторы 2 или 4. Переключающее устройство получает сигнал от датчика 12 паровой на грузки котла и при работе котла с нагрузкой0,9 - 1,0 от номинальной пропускает сигнал от регулятора экономичности на регуляторы вторичного воздуха,При снижении паровой30 же 0,9 номинальной перек. 4 соответного возтельности ючающее гуляторов первичного и втосоответствует числу циклон- котла, а количество регулятельности мельничных венти 1 лесистем.рвичного воздуха предназначения постоянного расхода ртирующего пыль в предтопнагрузки котла ничючающеестройстКоличество ре ричного воздуха 1 ых предтопков торов производи ляторов числу пьРегуляторы пе чены для...

Номер патента: 421786

Опубликовано: 30.03.1974

Авторы: Вайнзоф, Койфман, Рационализации, Сетей, Среднеазиатское

МПК: F01K 7/24

Метки: нагрузки, энергоблока

...чяны. Устройство для автоматического регулиро 0 вания нагрузки энергоблока, содержащее коИзобретение относится к теплоэнергетике и может иопользоваться при автоматизации тепловых электростанций.Известны устройства для автоматического регулирования, нагрузки энергоблока, содержащие командный узел е,переключающим блоком, механизм управления регулирующими клапанами турбины и подключенный к клапану подачи топлива регулятор нагрузки с датчиками давления и расхода свежего пара и расхода топлива. В этих устройствах при необходимости экстренной разгрузки командный узел через переключающий блок подключает задатчик сниженной нагрузки на вход регулятора нагрузки и затем включает регулятор давления свежего пара, который, воздействуя на меха 1 низм...

Номер патента: 364831

Опубликовано: 01.01.1973

Авторы: Авторы, Банник, Бриль, Вайнзоф, Куперштейн, Левин

МПК: G01B 7/04

Метки: длины, ферромагнитного

...со ртутью, составляющей часть коптрольной электрической цепи. При перекатывании трубы по стечлажу контакты, число кото рых пропорционально длине трубы, опускаются и замыкают соответствующие электрические цепи показывающего устройства. На фиг. 1, 2 изображено пройство,Устройство для контролянитного проката содержит хложенные вдоль линии измстеллажей 2. В полюсных зарасположены герконы 3 (маконтакты), а сами зазоры обности стеллажа 2.Описываемое устройствощим образом,редложенное ус длины ферромаг 5 агниты 1, распоерения на уровне зорах магнитов 1 гнитоуправляемые ращены к поверхботает следу я от из- гтами, агерконы,соответены подости от 2изделия,гнитоупринятой При отсутствии например трубы 4 замыкается через рых замкнуты. Пр жу 2...

Номер патента: 342008

Опубликовано: 01.01.1972

Авторы: Бова, Бутенко, Вайнзоф, Рационализации, Сетей, Среднеазиатское

МПК: F22D 5/02

Метки: автоматической, блока, защиты, котелтурбина, подогревателя

...который питается паром, идущим на промпсрегрев, так как на линии подвода пара к этому подогревателю нет обратного клапана, В результате, в этом подогревателе повышается уровень выше предельного значения, Срабатывает защита. Однако это повышение кратковременно (15 - 20 сек) и незначительно по величине (для блоков 150 мвт не более 300 мм). Но при последующем нагружен ни блока приходится производить значительное число операций для включения подогревателя,Цель изобретения - повышение мобильности блока после сброса нагрузки, Для достижения этого в цепи между датчиком уровня и командным узлом включено блокирующее реле времени, связанное с датчиком закрытия стопорного клапана турбины и отключения генератора от сети.5 На чертеже дана...

Номер патента: 325457

Опубликовано: 01.01.1972

Авторы: Бутенко, Вайнзоф, Дилан, Зураб, Койфман, Рационализации, Сетей, Среднеазиатское, Станций

МПК: F22B 37/42

Метки: нагрузку, нужд, перевода, собственных, энергоблока

...управления сбросом избытка пара в конденсатор, не обладают достаточной надел(постыл.В предлагаемой систеье для повышения надежности к блоку угравления сбросом избытка пара подключено блокирующее устройство открытия на фиксированну 1 О величину дроссельных клапанов БРОУ.На чертеже представлена структурная блоксхема системы.Командный узел 1 формирует командный сигнал при возникновении аварийной ситуации 1 например, при отключении генератора от сети без действия защит от внутренних повреждений генератора трансформатора) и производит оценку готовности устройства автоматической разгрузки к работе.Узел 2 разгрузки котла дает команды по уменьшению расхода топлива и воздуха до фиксированной величины узлу 3 топлива-воздуха и закрытию запорной...

Номер патента: 323439

Опубликовано: 01.01.1972

Авторы: Вайнзоф, Васько, Гин, Козинский, Леонова, Молочной, Специальное

МПК: C12M 3/00

Метки: клеточных, культивирования, пт1г

...листом б и металлическим диском с прокладкой из амортизирующего пенопласта о, плотно прижимаемой к резиново му листу 5 штырем 7. Последний вставляетсяв отверстие металлической трубки 8, располеженной,в центре кассеты.Термостатированная камера 1 выполнена нзоднотипных секций 9, каждая нз которых дез 0 лится на несколько ярусов 10. На каждомиспо ггера 1 Изменение наклона поворотного транспорпе 16 ществпяется с помощью механч 1 ескаконамп. Цепи тр;, в ги. Цанспоотепа приводятся в двпВал верхнего о ра"абана 27 жестко соединенж 1 и 1 им ио 5 срн 1 с от отдельного механ " 1 дан 1, . ического приводаамой 20 поворотного трансп р 16. Но теоа 16. Наи 1,ежду эти1", М., этими цепями параллель.п подольные станине у 122 установлен механический...

Номер патента: 86829

Опубликовано: 01.01.1950

Авторы: Вайнзоф, Вацын

МПК: B41M 1/26, B41M 1/40, B41M 5/00 ...

Метки: валах, глубокого, изображений, печатных, травления

...пленку экелатины, которая остается в Местах травления и существенно затрудняет этот процесс.Описываемый способ устраняет этот Недостаток н заключается в том, что для переноса изображения на вал приктеняют пигментнуто бумагу с легкоплавким слоем, а в очувствлятоттдттт раствор добавляют аммиак для увеличения набухаемосттт экелатины. Образующаяся пленка механически утдаляется протиранием програвлнтзгземои поверхности ватным томпоном, и поэтому места, подлежащие травлению, полностью обнажаются.Благодаря такому способу улучшается качество гравюры и эзначителыто ускоряется процесс травления.Способ глубокого травления изображеиттт на печатных валах с применением предварнтецтьного переноса на вал ке.1 ат 1.1 ново 1 о слоя. несущего...

Номер патента: 82654

Опубликовано: 01.01.1950

Авторы: Бацын, Вайнзоф, Миклашевский

МПК: B41C 1/06, G03F 1/02

Метки: гравюры, фотомеханический

...видоизменение осуществляется ручной перерисовкой, а когда оттиск не является точной копией какого-лиоо художественного оригинала (например, большинство гравюр для текстильной промышленности) целесообразно оригинал изготовить сразу без перерисовки с учетом искажений, вносимых гравировальным процессом,Если оттиск должен быть точной копией оригинала (художественная репродукция и т. п.) и если градация оптических плотностей непрерывна, то соответствующие изменения оригинала перед изготовлением печатной формы получают фотопересъемкой оригинала без растра на фотоматериалах с соответствующнт и характеристиками градационных свойств фотослоя,С полученного диапозитива нлн фотоотпечатка изготовляется печатная форма фотомеханическим способом, как...
