Система автоматического регулирования процесса горения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

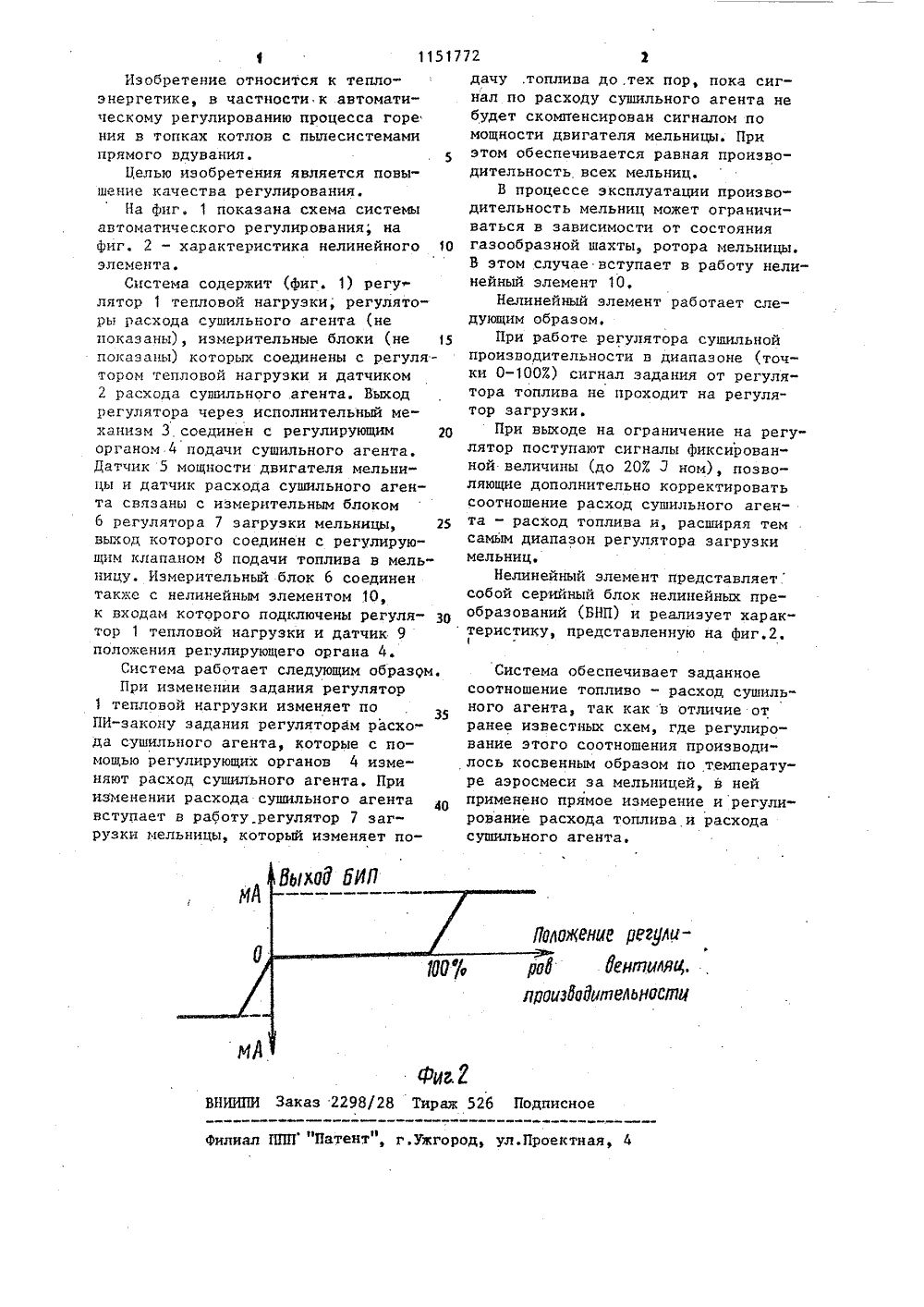

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН М 1 0 САНИЕ ИЗОБРЕТЕН гуляторподклюда сушил кийо ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ВТОРСКОМУ СВИДЕТЕЛЬ(71) Предприятие "Средазтехэнерго"Производственного объединения поналадке, совершенствованию технологии и эксплуатации электростанцийи сетей "Союзтехэнерго" и Подольсмашиностроительный завод им. Орджникидзе(56) Авторское свидетельство СССРУ 100273 1, кл. Г 23 И 1/02, 1981.(54)(57) СИСТЕМА АВТОМАТИЧЕСКОГОРЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ вкотлоагрегате с пылесистемой прямо,ЯО1 Д 3.272 го вдувания, содержащая ретепловой нагрузки котла,ченный к регуляторам расхо ьного .агента в каждую мельницу, регулирукнций орган которых снабжендатчиком положения, связанным содним входом нелинейного элемента ре -гулятора загрузки каждой мельницыс подключенными к ним своими датчиком мощности двигателя и датчикомрасхода сушильного агента, о т л и -ч а ю щ а я с я тем, что, с цельюповышения качества регулирования,нелинейный элемент своим другимвходом соединен с выходом регулятора тепловой нагрузки, а выходомсо всеми регуляторами загрузки мель1151772 пожени РеУииЗф"п 1 йнтщи, 0 ц 3 Ыимиьносаи ираж 526 Подписное каз 229 ВН Филиал ППП "Патент", г.ужгород, ул.Проектная Изобретение относится к теплоэнергетике, в частности к автоматическому регулированию процесса горе ния в топках котлов с пылесистемами прямого вдувания. 5Целью изобретения является повышение качества регулирования.На фиг. 1 показана схема системы автоматического регулирования; на фиг. 2 - характеристика нелинейного 1 О элемента.Система содержит (фиг. 1) регу лятор 1 тепловой нагрузки, регуляторы расхода сушильного агента (не показаны), измерительные блоки (не 15 показаны) которых соединены с регулятором тепловой нагрузки и датчиком 2 расхода сушильного агента. Выход регулятора через исполнительный механизм 3 соединен с регулирующим 20 органом 4 поцачи сушильного агента, Датчик 5 мощности двигателя мельницы и датчик расхода сушильного агента связаны с измерительным блоком 6 регуляторазагрузки мельницы, 25 выход которого соединен с регулирующим клапаном 8 подачи топлива в мель" ницу. Измерительный блок 6 соединен также с нелинейным элементом 10, к входам которого подключены регуля- Зр тор 1 тепловой нагрузки и датчик 9 положения регулирующего органа 4.Система работает следующим образОм.При изменении задания регулятортепловой нагрузки изменяет по ПИ-закону задания регуляторам расхо" да сушильного агента, которые с помощью регулирующих органов 4 изменяют расход сушильного агента, При изменении расхода сушильного агента вступает в работу. регуляторзагрузки мельницы, который изменяет подачу .топлива до .тех пор, пока сигнал по расходу сушильного агента не будет скомпенсирован сигналом по мощности двигателя мельницы. При этом обеспечивается равная производительность всех мельниц.В процессе эксплуатации производительность мельниц может ограничиваться в зависимости от состояния газообразной шахты, ротора мельницы. В этом случае вступает в работу нелинейный элемент 10,Нелинейный элемент работает следующим образом.При работе регулятора сушильной производительности в диапазоне (точки 0-1007) сигнал задания от регулятора топлива не проходит на регулятор загрузки.При выходе на ограничение на регу" лятор поступают сигналы фиксированной величины (до 207 3 ном), позволяющие дополнительно корректировать соотношение расход сушильного агента - расход топлива и, расширяя тем самым диапазон регулятора загрузки мельниц.Нелинейный элемент представляет собой серийный блок нелинейных преобразований (БНП) и реализует характеристику, представленную на фиг.2. Система обеспечивает заданное соотношение топливо " расход сушильного агента, так как в отличие от ранее известных схем, где регулирование этого соотношения производилось косвенным образом по температуре аэросмеси эа мельницей, в ней применено прямое измерение и регулирование расхода топлива и расхода сушильного агента.
