Система автоматического регулирования процесса горения

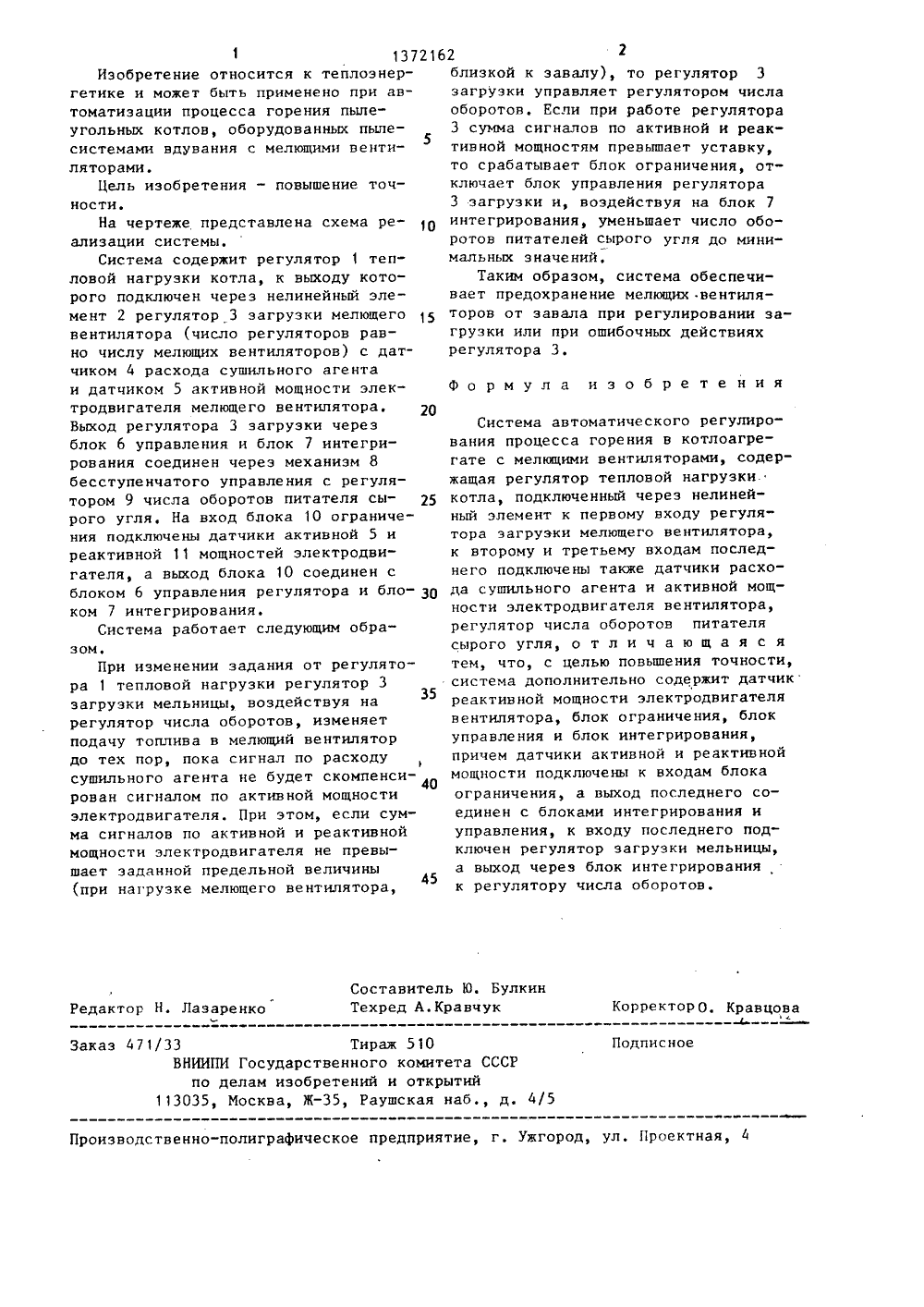

(54) СИСЛИРОВАНИЯ АВТОМАТИЧЕСКОГО РЕГУЦЕССА ГОРЕНИЯ 1 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРГ 10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к теплоэнергетике и моает бытьиспользованпри автоматизации процесса горения пылеугольных котлов. Целью изобретения является повышение точности.Система включает в себя регулятор 1тепловой нагрузки котла, нелинейныйэлемент 2, регулятор 3 загрузки мелющего вентилятора, датчики 4,5,11 расхода сушильного агента, активной иреактивной мощности электродвигателявентилятора, регулятор 8 числа оборотов питателя сырого угля, блок 1 Оограничения, блоки 6,7 управлейияи интегрирования. Если при работерегулятора 3 сумма сигналов от, активной и реактивной мощностей превышает уставку, срабатывает блок 10,отключается блок 6 и. регулятор 3воздействуя на блок 1, уменьшает число оборотов питателей сырого угля доминимальных значений.Формула изобретения ограничения, а выход последнего соединен с блоками интегрирования иуправления, к входу последнего подключен регулятор загрузки мельницы,а выход через блок интегрированияк регулятору числа оборотов. Составитель Ю. БулкинТехред А.Кравчук Редактор Н. Лазаренко Корректор О. Кравцова Заказ 471/33 Тираж 510ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 13721Изобретение относится к теплоэнергетике и может быть применено при автоматизации процесса горения пылеугольных котлов оборудованных пыле 15системами вдувания с мелющими вентиляторами.Цель изобретения - повышение точности.На чертеже представлена схема реализации системы.Система содержит регулятор 1 тепловой нагрузки котла, к выходу которого подключен через нелинейный элемент 2 регулятор 3 загрузки мелющеговентилятора (число регуляторов равно числу мелющих вентиляторов) с датчиком 4 расхода сушильного агентаи датчиком 5 активной мощности электродвигателя мелющего вентилятора. 20Выход регулятора 3 загрузки черезблок 6 управления и блок 7 интегрирования соединен через механизм 8бесступенчатого управления с регулятором 9 числа оборотов питателя сырого угля, На вход блока 10 ограничения подключены датчики активной 5 иреактивной 11 мощностей электродвигателя, а выход блока 10 соединен сблоком 6 управления регулятора и блоком 7 интегрирования,Система работает следующим образом.При изменении задания от регулятора 1 тепловой нагрузки регулятор 3загрузки мельницы, воздействуя на35регулятор числа оборотов, изменяетподачу топлива в мелющий вентилятордо тех пор, пока сигнал по расходусушильного агента не будет скомпенсирован сигналом по активной мощностиэлектродвигателя. При этом, если сумма сигналов по активной и реактивноймощности электродвигателя не превышает заданной предельной величины45(при нагрузке мелющего вентилятора,622близкой к завалу), то регулятор 3загрузки управляет регулятором числаоборотов. Если при работе регулятора3 сумма сигналов по активной и реактивной мощностям превышает уставку,то срабатывает блок ограничения, отключает блок управления регулятора3 загрузки и, воздействуя на блок 7интегрирования, уменьшает число оборотов питателей сырого угля до минимальных значений,Таким образом, система обеспечивает предохранение мелющих вентиляторов от завала при регулировании загрузки или при ошибочных действияхрегулятора 3. Система автоматического регулирования процесса горения в котлоагрегате с мелющими вентиляторами, содержащая регулятор тепловой нагрузки котла, подключенный через нелиней" ный элемент к первому входу регулятора загрузки мелющего вентилятора, к второму и третьему входам последнего подключены также датчики расхода сушильного агента и активной мощности электродвигателя вентилятора, регулятор числа оборотов питателя сырого угля, о т л и ч а ю щ а я с я тем, что, с целью повышения точности, система дополнительно содержит датчик реактивной мощности электродвигателя вентилятора, блок ограничения, блок управления и блок интегрирования, причем датчики активной и реактивной мощности подключены к входам блока
