Номер патента: 311991

Опубликовано: 01.01.1971

Авторы: Калинин, Нов, Пина, Усков

МПК: D01G 15/10

Метки: аппарат, асбестовой, ровницы, чесальный

...жидкости, снабженный автоматом уровня 29 и эмульгатор 30, соединенный трубопроводом с разбрызгивателем 27, На корпусе устройства 13 установлен всасывающий патрубок 31 и выпускной патрубок 32.Чесальный аппарат находится внутри корпуса 33, состоящего из подвижных створок 34 и глухой перегородки 35. Лабаз 9, встроенный в корпус 33, имеет наклонный подающий решетчатый транспортер 36 и игольчатый вертикальный транспортер 37, который равномерно питает волокном бункер самовеса 1, подающий в аппарат через равные промежутки времени определенные порции волокнистой смеси, обрабатываемой в часальном аппарате и поступающей в конце в ровничную каретку 8, где из ватки формируется ровница и наматывается на бобины.Над местами интенсивного выделения пыли...

Номер патента: 302467

Опубликовано: 01.01.1971

Авторы: Агнаев, Вацков, Ройтман, Усков

МПК: E21B 43/00, F17D 3/12

Метки: газа, нефтяного, перекачки, попутного

...технологии и снижение затрат на перекачку газа.Это достигается тем, что отделецие жидкости от газа перед его сжатием не производят, а на прием компрессоров, способных сжимать газо-нефтяную смесь, подают попутно транспортируемую нефть в количестве 0,5 - 5% от объемного расхода сжимаемого газа.На чертенке показана принципиальная схема перекачки попутного газа по описываемому способу.Часть нефти, транспортируемой по трубопроводу 1, направляют к насосу-компрессору 2 по трубопроводу , где смешивают с попутным нефтяньв газом, поступающим по трубопроводу 4. Газо-нефтяную смесь после сжатия до заданного давления подают в сепаратор 5 первой ступени. Газ, отделившийся в сепараторе первой ступени, по трубопроводу б на правляют в промысловую...

Номер патента: 296035

Опубликовано: 01.01.1971

Авторы: Воронин, Иаа, Николаев, Осветимйкии, Сафонов, Усков

МПК: G01L 13/00, G01P 5/00

Метки: изменениядавления, скорости

...устройстве датчик скорости потока выполнен в виде струйного усилителя, два приемных канала которого соединены с полостями манометрического датчика перепада давлений, при этом пэлости датчика снабжены проточными отверстиями.На чертеже показано предлагаемое устройство.Устройство соде чную камеру 1, на входе котор установлен датчик скорости по енный в виде струйного усилителя с питающим соплом 8 и двумя приемными каналами 4 и 5, которые соединены с полостями манометрического датчика 6 перепада давлений.Полости датчика 6 снабжены проточными отверстиями 7, а чувствительный элемент датчика 6 связан с преобразователем 8,Устройство работает следующим образом.Силовая струя из питающего сопла 8, образуемая источником стабилизированного...

Номер патента: 295568

Опубликовано: 01.01.1971

Авторы: Гизатуллин, Гнатченко, Ремизов, Сутов, Татарский, Усков

МПК: B01D 19/00

Метки: нефтегазовой, разделения, сепаратор, смеси

...для разделения нефте-газовых смесей, содержащие емкость, внутри которой смонтированы газоосушитель, нефтесливные полки, перегородки и патрубок для ввода смеси; на конце последнего установлен стабилизатор потока.Для улучшения качества сепарации и повышения производительности предлагается сепаратор, в котором стабилизатор потока выполнен в виде диффузора с размещенными внутри него направляющими пластинами, имеющего заслонку, шарнирно закрепленную в верхней выходной его части.На чертеже показан описываемый сепаратор для разделения нефте-газовой смеси разрезами по А - А и Б - Б.Сепаратор состоит из горизонтальной емкости 1, верхняя часть которой (газовое пространство) разделена на две секции перегородкой с каплеуловителем 2. В...

Номер патента: 292813

Опубликовано: 01.01.1971

Автор: Усков

МПК: B29D 9/00

Метки: фрикционного

...составляющихкомпонентов фрикционной массы под действием центробежных сил.Предлагаемый способ иллюстрируется чертежом.10 По трубе 1 с отдающего устройства 2 вкружку центрифуги 3 поступает асбестовая ровница 4 и проволока 5, которые в момент вращения центрифуги силами инерции отбра сываются и прижимаются к стенке кружки иблагодаря вращению скручиваются в нить.Нить по мере поступления в кружку заполняет ее, раскладываясь по высоте трубой, совершающей возвратно-поступательное движе ние в пределах высоты кружки. Одновременно с поступлением нити в кружку из бункера б через трубу поступают основные предварительно смешанные компоненты и силами инерции равномерно распределяются по всему 25 объему заготовки, заполняя все пространствокаркаса,...

Номер патента: 289107

Опубликовано: 01.01.1971

Авторы: Киевский, Полетуха, Усков, Чуйко

МПК: C08K 9/04

Метки: органопроизводных, перекисных

...реактора откачкой удаляют непрореагировавшпй хтодификатор и продукты реакции. Реактор охлаждают до комнатной температуры, и модифицированный четы,реххлористым кремнием аэросил приводят в контакт с парами р-окспэтил-трет-бутилперекпси в течение 1 час. После этого в реакторе снова создают давление 10 - - 10 з,я,ц рт. ст. при 100 С в течение 4 час для удаления непрореагировавших молекул оксиперекпси и продуктов реакции. Процесс получения перекисного органокремнезема можно представить следующей схемой:(сн.=сн)ыс 1 О,.;с=с но - (сн,), - О - О - с,н,1- Я - О - З 1О - (СН,), - ОО - С,Н, - 31 - ОН7 Пример 3. В качестве реагентов используют аэросил, винилметилдихлорсилан и р-оксиэтил-трет-бутилпе,рекись.Процесс ведут в условиях примера 1. Время...

Номер патента: 283477

Опубликовано: 01.01.1970

Авторы: Калинин, Нов, Пина, Усков

МПК: D04D 1/02

Метки: оплетки, сердечника

...2 б.Держатель 20 или 24 паковок 5 или б представляет собой стакан, надетый на заплечик 27 пальца 28. На последний внутри держателя 20, надета пружина 29, а на его свободный коленец - паковка 5, поджимаемая защелкой 30, Эта защелка расположена на шпильке 31, ввернутой в винт 32, входящий в палец 28,Головка 1 б гранулятора известного устройства для изготовления сердеччика сальниковой набивки состоит из транспортера 33, прижимного валика 34, пружинного механизма 35, воздействующего на прижимной валик 34, неподвижного Зб, подвижных 37 ножей и грейферного механизма 38, прижимающего массу из фторопласта к неподвижному ножу Зб. Калибрующий конус 39 устройства придает сердечнику форму.Емкость 40 устройства служит для загрузки в него...

Номер патента: 267401

Опубликовано: 01.01.1970

Авторы: Кононов, Лаврентьев, Сода, Усков

МПК: B65H 54/14, B65H 59/14, B65H 59/24 ...

Метки: автол1ата, головке, натяжения, нити, перемоточного, уточно

...при смене шпуль отсутствует, что приводит к нарушению процесса заправки или намотке нити,в два конца, что снижает качество перематываемой пряжи.В предлагаемом приспособлении для повышения качества перемотки пряжи имеющаяся на автомате скоба с помощью системы рычагов связана с валом шпинделей автомата для поворота ее и натяжения нити в период смены шпуль, обеспечивающего установку нити против гнезд ведущих шпинделей и ножниц.На фиг, 1 изображена часть автомата (четырехверетенного) с приспособлением для .натяжения нитивид спереди; на фит. 2 - то же, вид сбоку (положение приспособления в период смены шпуль показано пунктиром),действует одновременно на четыре нити (см,фиг. 1).При смене намотанных шпуль вал 7, повертываясь, отводит...

Номер патента: 260908

Опубликовано: 01.01.1970

Авторы: Берков, Вольфензон, Гитин, Голубев, Спивак, Усков

МПК: G01B 3/12

Метки: гидравлическое, мальх, перемещений

...арретирующей шток, и клапаном, соединяющим верхнюю часть отсчетной трубки с источником сжатого воздуха. 10Эти отличия создают условия для периодического дистанционного измерения положения детали механизма.На фиг, 1 изображена схема устройства; на фиг. 2 - то же, разрез по измерительному 15 штоку.Устройство содержит измерительный шток 1,;передаточный механизм в .виде камеры 2 и трубопровода 3, заполненных жидкостью, и отсчетную трубку 4 со шкалой. Пружина 5 20 постоянно арретирует шток, а клапан б соединяет верхнюю часть отсчетной трубки с источником 7 сжатого воздуха.Устройство работает следующим образом,Сообщают с атмосферой верхнюю часть трубки 4 и,по шкале фиксируют начальное положение уровня жидкости. После этого трубку 4 изолируют...

Номер патента: 253398

Опубликовано: 01.01.1969

Авторы: Козлов, Максутов, Минигазимов, Сою, Усков, Фан

МПК: G01F 3/20

Метки: техническая

...б передвигаются ротов которого,к хода. редм ет изобретен Расходомер, содержащий корпус с чувствительным элементом в виде шнека и узел сьема сигнала, отличающийся тем, что, с целью повышения точности измерения расхода негомогенных жидкостей и суспензий, в нем внутри корпуса вдоль его стенок установлены эластичные трубки, контактирующие с винтовым ребром шнека. н шнек 2, вращаюм которой связали рисоединением заявкиДанное изобретениеизмерения р асходов нсмесей и .суспензий.В известных устройствах аналогичной конструкции чувствительные элементы соприка. саются непосредственно с контролируемой средой, что приводит с одной стороны к выводу из строя чувствителыного элемента твердыми включениями негомогенной среды или с другой, стороны к...

Номер патента: 248309

Опубликовано: 01.01.1969

Авторы: Баловнев, Бармаш, Брайловский, Губайдулин, Дворковой, Зеленин, Кравцов, Кутасевич, Усков

МПК: E02F 1/00, G01M 15/00

Метки: дорожно-строительных, машин, параметров, работы, рабочих, режимов, стенд

...дополни тельной фиксации контейнеров в повернутомположении. Если нужно создать продольный у 1 клон, один из концов стенда, например тот, который находится на противополоэкной стороне от механизма электропривода 2, поднимается каким-либо грузоподъемным устройством, например гидравлическим домкратом 19, и крепится с помощью двух вертикальных стоек 20 и поперечного вала, вставляемого,в отверстия стоек 20.Устройство для подготовки грунта состоит из фрезы 21, планирующей заслонки 22, которая планирует грунт, разрыхленный фрезой 21 перед уплотнением, вальцевого катка 23, электродвигателя 24, основной рамы 25 и ходовых колес 2 б. Заслонка 22 снабжена механизмом подъема в виде винтовой передачи 27. От электродвигателя 24 через цепные передачи...

Номер патента: 243835

Опубликовано: 01.01.1969

Авторы: Полетуха, Соломко, Усков, Чуйко

МПК: C07F 7/08

Метки: органокремнезема

...хемосорбированной воды в течение 3 - б час. Затем быстро переносят в автоклав, где смешивают со стехиометрическим количеством оксиперекиси, герметически закрывают и выдерживают в сушильном шкафу при соответствующей температуре в течение б час. После модифицирования органокремнезем освобождают от физически сорбированного модификатора вакуумной тренировкой при температуре модифицирования.Прим ер. Аэросил в количестве 3 г высушивают в сушильном шкафу 4 час при 400 С,затем быстро переносят в автоклав, туда же добавляют 0,5 г р-гидроксиэтил-трет-бутилперекиси.Автоклав герметически закрывают и поме щают в сушильный шкаф, где выдерживаютв течение б час при 80 С. Полученный перекисный кремнезем откачивают в вакуумном сушильном шкафу при 100...

Номер патента: 240321

Опубликовано: 01.01.1969

Авторы: Апатов, Иванченко, Котьков, Усков

МПК: G01N 33/24

Метки: взбалтывания, почвенных, растворов

...что, с целью отстаивания почвенных раство ров в отдельных секциях одновременно с взбалтыванием в других, она выполнена из нескольких соединенных независимо друг от друга с ведущим валом секции, имеющих форму горизонтальных площадок с устройст вом для удержания технологических емкостей.На фиг. 1 изображена описываемая установка, общий вид; на фиг. 2 - секция установки, разрез; на фиг. 3 - то же, вид сбоку; 20 на фиг. 4 - то же, в плане. креплены крышками 11 с эластичными прокладками и захватами 12.Стопор б каждой секции включает рычаг 13, снабженный фиксатором 14, а рама секции 7 имеет пазы а,Установка работает следующим образом. После закрепления технологических емкостей 8 и пуска привода 2 для включения в работу одной из пяти секций 7,...

Номер патента: 235553

Опубликовано: 01.01.1969

Авторы: Дов, Махров, Усков, Хвастов, Чиннов

МПК: B60C 25/10

Метки: 235553

...шины консольно посредством подшипника закреплен на конце рычага 7. При помощи салазок 6 рычаг 7 мо жет перемещаться в радиальном направлениипри изменении диаметра диска 3 колеса.Для отжима бортов 17 и 18 шины 19, прилипших к ободу 20, на стенде имеются фигурные ролики 21 и 22. Они приводятся в движе ние через червячную пару 23 и рукоятку 24.Шину 19 кладут на обод 20, рычаг 7 подводят так, чтобы родик 9 коснулся реборды 25 обода. Вращая рукоятку 12, нажимают на рычаг 7 до тех пор, пока торец 26 ролика 9 20 сравняется с поверхностью 27 на оси 13, Таким образом, ролик 9 под действием пружины 14 может следить за ребордой 25 обода во время его вращения, не допуская зазора между ребордой 25 и торцом 28 ролика 9. Это 2 з исключает попадания...

Номер патента: 234077

Опубликовано: 01.01.1969

Авторы: Малышев, Усков

МПК: F16J 15/46

Метки: уплотнительное

...п плотните врем нг по и корпуса зажат кол подъема или опуск дается уира вляющ Шланг, преодолева распрямляется и втулку от шибера. синем р жш тш 1 у 1 о Предмет из бретсвия ство наприместоящее из уп, отличаоцеееконструкцииойства, в негозаимодействуюпри подаче вдавлением. для лотиии тем, и уве- вклющий с шланг ое устро оров, со и пружин прощения ости устр шланг, в втулкой еды под Уплотнительнвакуумных затвтельной втулкичто, с целью уличения надежнчен кольцевойуплотняющейправляющей ср затвора поджаый конИзвестны уплотнитсльные устроиства, в которых герметизация осуществляется с помощью пружин.Предлагаемое устройство отличается от известных тем, что в нем применен кольцевой шланг, отводящий уплотняющую втулку от уплотняемой детали при...

Номер патента: 258037

Опубликовано: 01.01.1969

Авторы: Вахитов, Зайцев, Козлов, Максутов, Минигазимов, Татарский, Усков

МПК: F04C 2/16

Метки: винтовой, насос

...нем отсутствуют нагнетатель,ные клапаны, а вместо них на поверхностях расточек корпуса выполнены винтовые канавки, направление которых противоположно направлению винтовых линий роторов, При этом площадь сечений винтовых канавок увеличи вается в напра 1 влении нагнетательной магистр ал,и.Эти канавки сообщают отсечевные от зоны всасывания объемы мегкду смежными выступами роторов с нагнетательной магистралью, предотвращая чрезмерное повышение давления в этих объектах по сравнению с давлением в нагнетательной магистрали.На чертеже схематически показан описываемый насос в двух проекциях.20В корпусе винтового насоса размещены ведущий 2 и ведомый 3 роторы, а также имеются винтовые канавки 4 и 5, направление которых противоположно направлению...

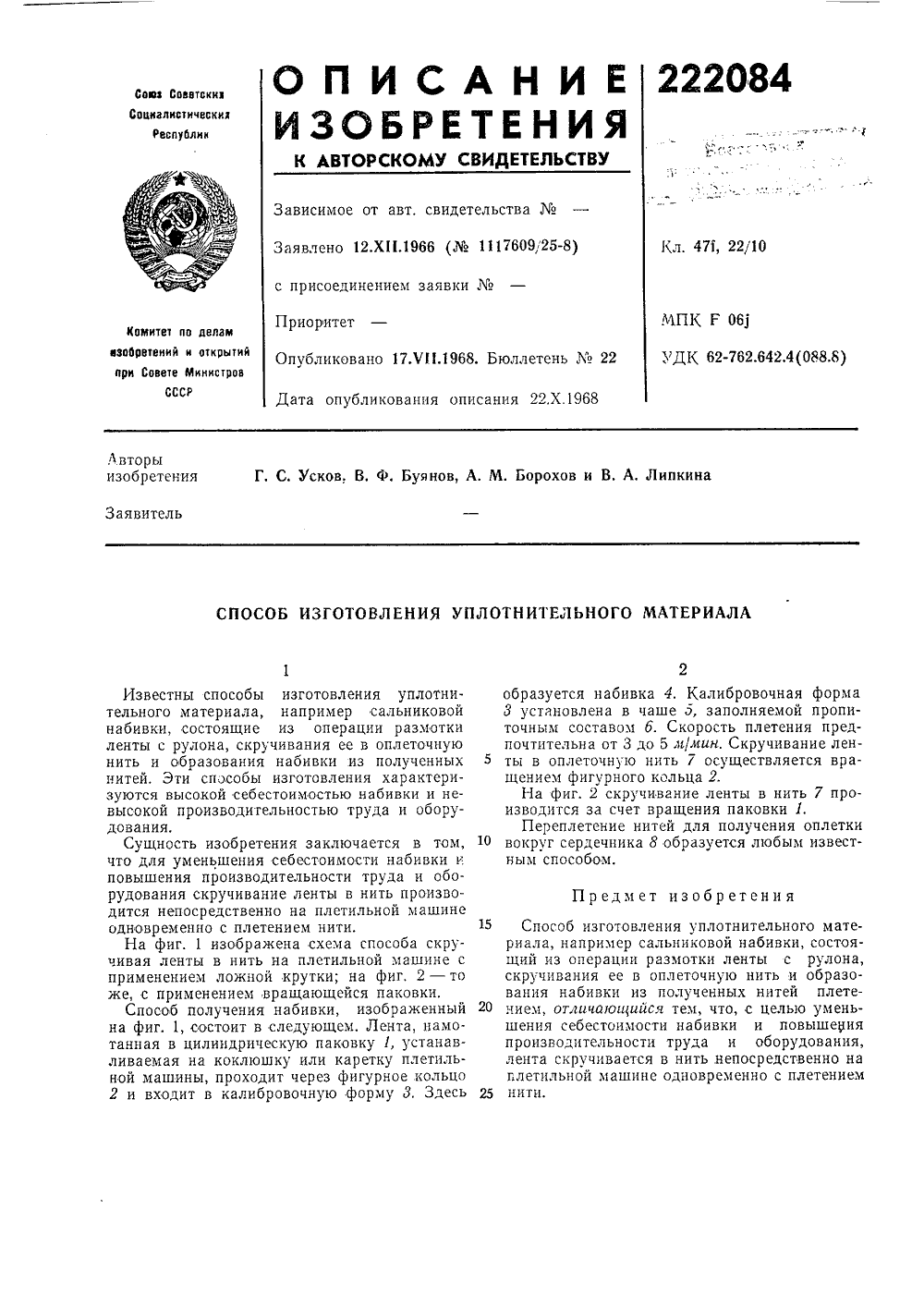

Номер патента: 222084

Опубликовано: 01.01.1968

Авторы: Ворохов, Липкина, Нов, Усков

МПК: F16J 15/22

Метки: уплотнительиого

...и повышения производительности труда и оборудования скручивание ленты в нить производится непосредственно на плетильной машине одновременно с плетением нити.На фиг, 1 изображена схема способа скручивая ленты в нить на плетильной машине с применением ложной крутки; на фиг. 2 - то же, с применением вращающейся паковки.Способ получения набивки, изображенный на фиг. 1, состоит в следующем. Лента, намотанная в цилиндрическую паковку 1, устанавливаемая на коклюшку или каретку плетильной машины, проходит через фигурное кольцо 2 и входит в калибровочную форму 3, Здесь образуется набивка 4. Калибровочная форма 3 установлена в чаше 5, заполняемой пропиточньм составом б. Скорость плетения предпочтительна от 3 до 5 лг/лтин. Скручивание лен ты в...

Номер патента: 217278

Опубликовано: 01.01.1968

Авторы: Кавалеров, Коцюба, Павлюк, Петухов, Усков

МПК: E02F 3/627, E02F 3/76, E02F 5/24 ...

Метки: грейдер-элеватора, орган, рабочий

...предох износа, на оп транспортера приспособлен установленно ган грейдер-элеваторй нож и отводящий жей, отличающийся ранения ленты тран орной лыже передсмонтировано на ие, выполненное в вид го щитка. а, включаранспортер тем, что, с портера от барабаном равляющее е шарнирно Рабочий орган грейдер-элеватора, включающий дисковый нож и отводящий транспортерс опорной лыжей, известен,Основным недостатком конструкции такогорабочего органа является повышенное сопротивление, оказываемое потоку грунта, поступаюшсму на ленту транспортера, вследствиезаклинивания грунта, вызывающее ускоренныйизнос транспортерной лентььЦель настоящего изобретения - предохранить ленты транспортера от износа. Для этогона опорной лыже перед барабаном транспортера...

Номер патента: 209072

Опубликовано: 01.01.1968

Авторы: Молчанов, Тютьков, Усков

МПК: G06K 7/06

Метки: информации, перфоленты, считывания

...2, пластины 5 с направляющими отверстиями и механизма подачи перфоленты. Этот механизм состоит из ролика, перемещающегося в направляющих 7. Перемещение ролика осуществляется механизмом с кулачком 15 8. Для прижатия ролика к кулачку имеются возвратные пружины 9. Все устройство смонтировано на основании 10. Перфолента 11 про. ходит между рамкой б и направляющей пластиной 12. 20Стержень 2 одним своим концом закреплен в пластинчатой пружине 3, несущей один из коммутационных контактов 14 (другой контакт 15 расположен на контактной пружине 4), а другой конец стержня находится в на правляющем отверстии пластины 5. С целью уменьшения динамических нагрузок на перфоленту при работе устройства стержни снабжаются упругими наконечниками 16, либо...

Номер патента: 207874

Опубликовано: 01.01.1968

Авторы: Гаврилов, Гершаник, Гликман, Данченко, Косташ, Рылов, Усков, Харитонова

МПК: B01D 53/047

Метки: газовых, разделения, смесей

...выносящий десорбирующийся азот. При этом по дача электроэнергии уменьшается для поддержания постоянной температуры. По окончании процесса десорбции электроэнергия отключается и адсорберы снова переключаются; в десорбированный аппарат снова по дается сверху вниз холодная азото-гелиеваясмесь. В дальнейшем циклы повторяются,й путем ов через ерацией т, что, сегенератоком,25 Способ разделения газовых смесепропускания охлажденной смеси газ адсорбент с последующей его реген путем нагревания, отличающийся тех целью интенсификации процесса р 30 ции, нагревание ведут электрическимпропускаемым через азсорбент,196 С аз ото-ге вниз один из а о время в режи ь очищается и н переработку.Известны способы разделения газовых смесей путем пропускания...

Номер патента: 205605

Опубликовано: 01.01.1967

Авторы: Лукин, Усков

МПК: B64D 1/14, B64D 21/00

Метки: контактная, лотная

...части, установленные конотносительно друг друга, и икатушки, на котору ю наматываетительный трос груза-контакта, отлатем, что, с целью повышения насрабатывания, в ней внешняя часть акта выполнена в виде легкой сфетренняя - в виде тяжелого шара, ма по п. 1, отяачающаяся тем, что, обеспечения аэродинамического торгруза-контакта, в ней тормозная кабжена лопастями, размепгенными на на -К Изобретение относится к лотным контактным системам, выдающим электрический сигнал в момент касания груза-контакта земли.Известные лотные системы не обеспечивают надежную работу при положении груза-контакта под углом относительно земной поверхности, что имеет место при сильном ветре в приземном слое.Предлагаемая лотная контактная система позволяет повысить...

Номер патента: 204549

Опубликовано: 01.01.1967

Авторы: Аришков, Ворохов, Гусева, Калинин, Крылов, Маслов, Мозалева, Нов, Потемкин, Усков, Шем

МПК: B29B 11/14, B29B 15/10

Метки: асбобакелитовых, пропитки, штучных

...что ванна снабжена верхнейи нижней движущимися бесконечными транспортирующими сетками, зажимающими пропитываемые изделия, а щелевая камера содержит ультразвуковые эмульгаторы, установленные на входящих в нее трубопроводах.Устройство повышает производительностьтруда, а также улучшает качество пропитки.На чертеже изображена схема предлагаемого устройства,Устройство для пропитки асбобакелитовыхштучных изделий, например заготовок дисковсцеплений, тормозных накладок, различнымижидкостями выполнено в виде ванны 1 с пропиточным составом, в которой размещенащелевая камера 2, соединенная с ванной трубопроводами 3. Ванна снабжена верхней 4 инижней 5 движущимися бесконечными транспортирующими сетками, зажимающими пропитываемые изделия. Щелевая...

Номер патента: 203787

Опубликовано: 01.01.1967

Авторы: Зыкова, Панов, Пников, Прудников, Сальникова, Усков

МПК: H01G 9/045

Метки: анода, объемнопористого

...пористого анода из порошка алюминия известен. Однако этот способ не нашел широкого применения из-за технологических трудностей.Предлагаемый способ заключается в том, что алюминиевый порошок получают распылением расплавленного алюминия струей сжатого газа; полученный порошок осаждают па поверхности плоского вывода анода Струю газа с частицами алюминия направляют под острым углом к плоскости вывода. После формирования анода его сваривают с выводом. Это позволяет упростить технологию изготовления объемно-пористого анода.Предлагаемый способ поясняется чертежом.Увлекаемый струей сжатого воздуха или инертного газа расплавленный металл в виде пыли от металлизатора 1, направляется в сторону плоской поверхности вывода анода 2, расположенного...

Номер патента: 194698

Опубликовано: 01.01.1967

Авторы: Айер, Гуськов, Зимни, Ковалев, Кожем, Комаров, Кунегин, Меттих, Муратов, Налимов, Прок, Усков, Храмов, Шорохов

МПК: E21B 3/02, E21B 7/02

Метки: буровой, станок

...8 с пультом управления.Кассета 4 состоит из барабана 9, оси 10кассеты, собачки 11, осн 12 собачки, пружи нь 13, храпового колеса 14, жестко связанного с ш.м водила 15, стакана 1 б, крышек 17 и 18, болтов 19, корпуса 20, фиксирующего устройства, состоящего из шариков 21, пружин 22 и регулировочных болтов 23.30 Концы оси 10 шарнирно связаны с к3сами гидроцилиндров б подачи кассеты, которые .могут возвратно-поступательно перемещаться в направляющих кронштейнов 24. Штоки гидроцилиндров б неподвижны, а концы их шарнирно закреплены в кронштейнах 24. Ось 10 кассеты и оси гидроцилиндров 6 расположены в плоскости, проходящей через ось мачты (скважины) параллельно продольной оси станка.Нижние концы штанг установлены в гнез дах 25, имеющих...

Номер патента: 191892

Опубликовано: 01.01.1967

Авторы: Бобрин, Дов, Усков, Чиннов, Эммерих

МПК: G06K 7/06

Метки: информации, перфоленты, считывания

...схема предлагаемого устройства.Постоянно вращающийся электродвигатель 1 15через однооборотную фрикционную муфту 2 ирадиальный кулачок 3, жестко закрепленныйна распределительном валу 4, управляет рамкой 5, поднимающей или опускающей перфоленту б, а через торцовый кулачок 7 и рычаги 20В и 9 - контактной головкой 10. Зубчатый барабан 11 перемещения ленты вращается с помощью мальтийского креста 12 и кривоши 13 Устройство работает следующим образом.При подаче команды электромагнит 14 через тягу 15 и рычаг 16 освобождает:подпружиненный диск 17 однооборотной муфты, который, прижимаясь к катку 18, расположенному на валу электродвигателя, приводит во вращепие распределцтельцыи вал 4 с кулачками 3, 7 и 19. Кулачки 19 размещают контакты...

Номер патента: 188103

Опубликовано: 01.01.1966

Авторы: Трощенко, Усков

МПК: G01N 3/18, G01N 3/60

Метки: влияния, исследования

...устройством 10. В процессе испытания каждый из образцов последовательно проходит через положение нагрева, 15 охлаждения и замера деформации. дмет изобретени Установк О гократных ность и по сплавов в умную как тельный эл 25 тором укре цы с нагр иаяся тем ческую пр образцов 30 ратур, онаИзвестны яриалов на п врах, содержа юленные в не ньщающийся вной плоскост наройствами.Предлагаемое устройство отличается тем, что оно снабжено охлаждающим устройством, помещенным в вакуумную камеру на некотором расстоянии от нагревателя, и программирующим устройством, обеспечивающим изменение температур по заданной программе. Кроме того, нагружающее устройство, создающее постоянное напряжение в образце, выполненное в виде рычагов и пружины,...

Номер патента: 140398

Опубликовано: 01.01.1961

Авторы: Белоусов, Борденов, Комаров, Кузнецов, Ляшевич, Митриковский, Муратов, Усков, Чугунцев

МПК: E21B 7/02

Метки: буровой, легкий, станок

...механизм подачи, состоящий из пневмо. цилиндра 9 со штоком. Последний соединен тягой с плитой 3, Рама рабочего органа с помощью кронштейнов 10 крепится на раме 11 ходовой части машины. Ходовая часть состоит из двух гусеничных тележек 12 и редуктора 13 с электродвигателем И, На раме расположены пульт управления машины, ящик для буровых штанг и распределительный п 1 касЬ.Механизм наклона рабочего органа состоит из двухров 15 и двух телескопических распорных стоек 1 б, шарнир:,ежду собой и с рамой станка. Гидроцилиндры осуществ,рабочего органа, а телескопические распорные тяги обесп гидроцилиндно связанных чяют поворот ечивают фик..% 140398 сацию определенного положения рабочего органа и разгрузку гидро- цилиндров от вибрации во время...

Номер патента: 136507

Опубликовано: 01.01.1961

Авторы: Альтшулер, Баклашов, Бахшиян, Зарубина, Мурашов, Усков

МПК: F23M 5/02

Метки: бескаркасная, беспламенного, горения, железобетонная, печь

...перевальными стенами на две радиантные 1 и одну конвекционную 2 секции. Конструкция печи выполнена из сборных железобетонных ребристых панелей 3 толщиной 200 лл между ребрами заложена теплоизоляцпонная прослойка (диатомит, пенобетон, минеральная вата), толщина которой определяется расчетами.Ребра панелей армнрованы круглой арматурой периодического про филя, привариваемой на концах к металлическим косынкам 4, что позволяет при монтаже производить лишь приварку на стыках по контуру монтажных накладок.Статическая схема, т. е. состояние равновесия несущих элементов бескаркасной печи, выполняется трехшарнирной рамой. При такой конструкции арматура печи обладает возможностью воспринимать расти гивающие усилия, возникающие от воздействия...

Номер патента: 130375

Опубликовано: 01.01.1960

Автор: Усков

МПК: D01H 9/14

Метки: кольцевых, опускания, останова, планок, прядильной

...2, а в всрхней части клином 5, предназначенным для освобождения запора 1. Масляный демпфср для плавного опусканияР 130375кольцевых планок выполнен в виде горизонтального цилиндра 6, снабкснного поршнем 7 со штоком 8. Последний шарнирно соединен с всрхней ветвью цепи 9 механизма опускания кольцевых планок. На конце цилиндра 6 монтирован вертикальный бачок 10 с маслом, соединенный с цилиндром через штуцер 11 с клапаном 12, имеющим узкое отвсрсти.13. Бачок снабжен фильтром 14.Перед пуском машины после съема поршень 7 цилиндра 6 отводит. ся при помощи штока 8 и цепи 9 в крайнее левое положение, и цилиндр 6 заполняется маслом из бачка 10, На протяжении всего периода наработки съема поршень 7 находится в неподвижном положении. По мсрс...

Номер патента: 126312

Опубликовано: 01.01.1960

Авторы: Гуларян, Усков

МПК: A01C 7/20

Метки: вибрационный, сошник

...9 из листовой стали. На кронштейне 4 па двух болтах крепится пневматический вибратор 10, сжатый воздух к которому подводится резиновыгп шлангом 11 от бруса рамы сеялки. Рама сеялки выполнена в виде полого квадратного бруса, герметически закрытого, и выполняет одновременно роль ресивера, в который поступает сжатый воздух от компрессора, монтируемого на каркасе сеялки и приводимого в движение от вала отбора мощности трактора, Для подачи воздуха к вибраторам сошников на брусе привариваются штуцера 12 по количеству сошников сеялки. На кронштейне 4 с помощью двух наклонных рамок 1 о и 14 горизонтально закреплен фигурный полозок-трамбовщик Ж126312 Сжатый воздух, поступа 51 В Виб 1 итор, приВОдит его В ДеЙствие, В результате чего происходит...
