F23M 5/02 — отличающиеся формой используемых кирпичей или блоков

Номер патента: 2360

Опубликовано: 28.02.1927

Автор: Гольдмерштейн

МПК: F23M 5/02

Метки: зетобразных, камней, плит, применением, стен, устройства, фасонных

...изображенная на чертеже в плане, состоит в том, что на зетообразные камни 1 в одном ряду, уложенные концами в одну сторону и перемежающиеся с плитами 2, укладываются в следующем ряду такие же камни 3, но обращенные своими концами в противоположную сторону. Благодаря этому, получается перевязка швов с образованием по всей высоте стены связывающего наружную и внутреннюю части стены вертикального столба, дающего в плане двутавровое сечение. Концы зетообразных камней обеспечивают в просветах удобство прил аживания оконных и дверных рам. Степень пустотелости кладки устанавливается размерами самих зетооб разных камней, а также промежуточных плоских плит, закладываемых с соблюдением перевязки швов,Образующиеся при кладке пустоты в стене...

Номер патента: 5208

Опубликовано: 30.04.1928

Автор: Купцов

МПК: F23L 15/04, F23M 5/02

Метки: горючего, использования, котлах, лучшего, паровозных, паровых, пароходных, преимущественно, теплоты

...свое течение и, поднимаясь кверху в конус Н, выходит в отверстие Д, где вновь происходит перемешивание их. Выходя из узкого отверстия Д, газы встречают раскаленную стенку Е, еще раз перемешиваются между собой и, поступая в свободное пространство К, К, направляются вокруг конуса Н, вдоль стенок и неба огневой коробки в дымогарные трубки. Таким образом, горючий материал и воздух по пути к дымогарным трубкам подвергаются троекратному сжатию и перемешиванию между собой в пределах раскаленной кирпичной кладки, благодаря чему происходит более полное сгорание топлива.На фиг, 1 - 4 изображено устройство для котлов с обратным выходом дыма, для прямого выхода газов отверстие Д в конусе Н делается с противоположной стороны по отношению...

Номер патента: 6910

Опубликовано: 31.10.1928

Автор: Яхимович

МПК: F23M 5/02, F24B 13/02

Метки: печь, разборная

...1943 года. выдаче дополниействие дополнит зонтальными плоскостями раземасоединяют между собою на глиняном растворе. едме атента,форма ной впат тем, что более по ее слож с оставл щенной заполнен одняй, Б. щтовраФиа акрасвый Печачнив, Ле ежду В патенте4324 описана печь, состоящая из отдельных, выполняемых заранее, звеньев, кирпичная отделка которых сложена на цементном растворе. В предлагаемом видоизменении этой печи кирпичная отделка 1 звеньев, изображенная в перспективном виде на чертеже, в части, наиболее подверженной действию огня, складывается на цементном растворе 2 с оставлением на внутренней, обра. щенной к огню, стороне пустошовки, заполняемой затем глиной 3.Элементы с горизонтальными только или вертикальными и гориимо вича,...

Номер патента: 30371

Опубликовано: 31.05.1933

Автор: Чертов

МПК: F23L 1/00, F23M 5/02

Метки: воздуха, паровозную, подвода, топку

...чертеже фиг.1 изображает поперечный разрез приспособления для подвода воздуха в паровозную:топку; фиг. 2 - вид его сбоку; фиг, 3 - вид его сверху; фиг, 4 -йид фасонного кирпича в трех проекциях; фиг. 7 - 9 - вид в трех проекциях фасон- ного кирпича, замыкающего полости перегородки.Между передней и задней стенками топки, вдоль колосниковой решетки, в средней ее части устанавливается пе-, регородка А, не доходящая до неба топки. Перегородка выкладывается из фасонных огнеупорных кирпичейВ,282 снабженных в середине отверстием С (фиг, 4 - 6) и боковыми наклонными каналами П; при кладке перегородки отверстия С образуют ряд вертикальных полостей (фиг, 1), в которые подается извне воздух, В нескольких нижних рядах боковые каналы Х)...

Номер патента: 112093

Опубликовано: 01.01.1958

Авторы: Киреев, Лозовский, Ольховский, Тучковский, Угодин

МПК: F23M 5/02

Метки: зажигательный, котлов, паровых, пояс, пылеугольных, топок, экранированных

...дл 5 СГО эти труоы вьдв.Нуы и то ку на половину толщины плиты, путем пх пзгиоа в- нижн;хверхних частях пояса.На фиг. 1 изображена часть заж;Гател.ого пояса; на ф,г. 2 плит. в аксонометрической проекции.Вдоль внутренпеи поьерхности Обмурови 1 то 1;истанов, СИя эк. ранные труоы 2. В месте установки зажиГательнОГО п 051 са часть экрае- ных труб через определснный шаг выдвигается в топку.при помощи Лавных переходов - уток, образуя опоры 3 для крепления плит. На выдвинутые таким образом трубы накладываются теплоизоляцнонные плиты 4,.образуя сплошную поверхность пояса Плиты нижнего ряда опираются на трубы при помощи опорных колец д.Лги 112093 Изготовление плит из нрессованнгно огнеупорного материала с высокой теплостойкостью и малым объемным...

Номер патента: 136507

Опубликовано: 01.01.1961

Авторы: Альтшулер, Баклашов, Бахшиян, Зарубина, Мурашов, Усков

МПК: F23M 5/02

Метки: бескаркасная, беспламенного, горения, железобетонная, печь

...перевальными стенами на две радиантные 1 и одну конвекционную 2 секции. Конструкция печи выполнена из сборных железобетонных ребристых панелей 3 толщиной 200 лл между ребрами заложена теплоизоляцпонная прослойка (диатомит, пенобетон, минеральная вата), толщина которой определяется расчетами.Ребра панелей армнрованы круглой арматурой периодического про филя, привариваемой на концах к металлическим косынкам 4, что позволяет при монтаже производить лишь приварку на стыках по контуру монтажных накладок.Статическая схема, т. е. состояние равновесия несущих элементов бескаркасной печи, выполняется трехшарнирной рамой. При такой конструкции арматура печи обладает возможностью воспринимать расти гивающие усилия, возникающие от воздействия...

Номер патента: 157037

Опубликовано: 01.01.1963

МПК: F23M 5/02

Метки: 157037

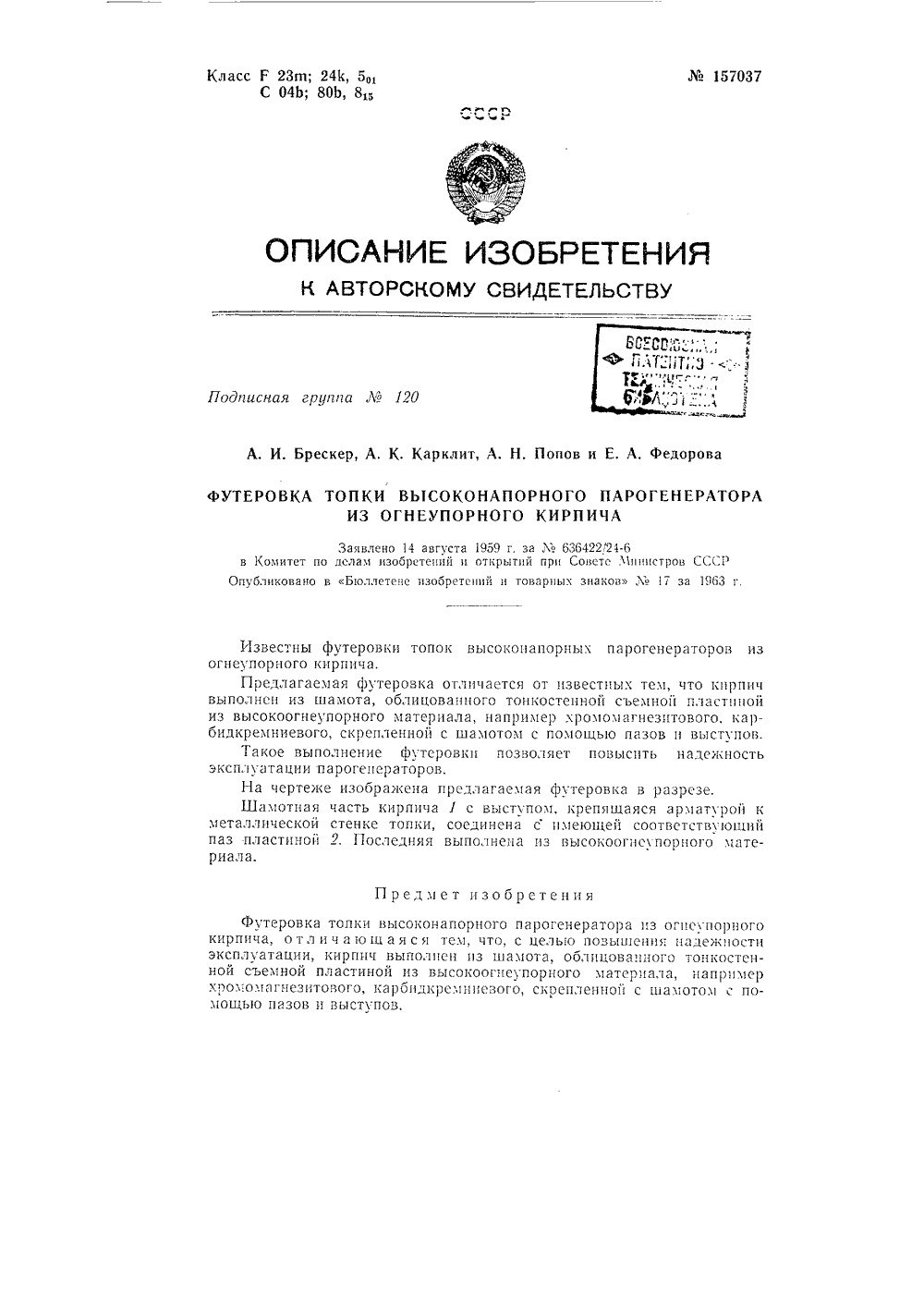

...Бюллетене изобретений и товариык знаков Лв 17 за 1963 г. в Комитет пОпубликовано Известны огнеупорного киПредлагаем выполнен из ш из высокоогнеу бидкремниевого футеровки топок высоконрпича.ая футеровка отличаетсяамота, облицованного тонпорного материала, наприскрепленной с шамотомлнение футсровкп позврогенераторов,изображена предлагаемачасть кирпича 1 с выступстенке топки, соединена2, Последняя выполнена что кирпичпластиной тового, кари выступов.надежность от известны. тем остенной съемно мер ромомагнез с помощью пазов высит ляет я фгтеровка в зрсзе.рматурой к стствующий рного матеом, кр с имею из выс пящаясящей сооткоогнсупо П т изооретенпя Футе кирпича,эксплуата ной съем ромомаг мощью паровка то отличции, кирной плачезитовозов и вь...

Номер патента: 200582

Опубликовано: 01.01.1967

Авторы: Серго, Специальное

МПК: F23M 5/02

Метки: амбразуры, горелки, футеровка

...изделий, подгонку их друг к другу, затрудняют сборку футеровки амбразуры и получение правильной цилиндрической формы входной ее части, что не позволяет точно центрировать горелку по оси амбразуры.С целью упрощения технологии изготовления огнеупорных изделий и сборки амбразуры, футеровка выполнена в виде скорлупы с ребрами для их крепления к фронтовой стенке топки, а промежутки между ребрами заполнены пластичной огнеупорной массой. и кольцо изготовлены из высокоо материала, например карбида 30 кремния на нитридной связке, а огнеупорная масса имеет меньшие по сравнению с материалом скорлупы объемный вес и теплопроводность,На фиг. 1 изображена в аксонометрии футеровка амбразуры; на фиг, 2 - футеровка амбразуры с кольцом на входной...

Номер патента: 212496

Опубликовано: 01.01.1968

Автор: Стерхов

МПК: F23M 5/02

Метки: 212496

...Ребр одновременно стенкам и для вышележащего б исимости от количеств печь может иметь не ысоте, что позволяет ениях, значительно ра отодля ком 1ПрсдмКерамическийотличающийся ткорытообразного15 ляющиеся одноротов и опорой ет изобретен пительной печиыполнен в видемеет ребра, явками дымообощего блока. олок для ото м, что он в элемента и ременно сте ля вышележ Изобретение относится к отопительным печам, используемым преимущественно в малогабаритных помещениях,Повышение теплоемкости таких печей имеет большое значение.Предлагаемый керамический блок для пительной печи позволяет создать условия повышения ее теплоемкости, делает печь пактной и простой в изготовлении. Он выполнен в виде корытообразного элемента и имеет ребра, которые являются...

Номер патента: 262305

Опубликовано: 01.01.1970

Авторы: Нестеров, Пешехонов, Шабанов

МПК: F23M 5/02

Метки: изоляция, термическая

...на ных гре. овыВиде убе отличающаяся тем, что участков, отделенных ратурным швом.Изобретение относится к термичляции ошипованных экранных труб,котельного агрегата и может бытьв котельных установках тепловыхских станций.Известны термические изоляции ошипованных экранных труб, у которых шипы выполнены в виде привариваемых к экранным трубам стерженьков, на которые торкоетированием наносят покрывную массу. 10При этой термической изоляции в местахприварки шипов происходят структурные изменения в металле труб под влиянием значительных термических воздействий и возможноместное разрушение, что имеет место в эксплуатации.Нанесение массы сплошной площадью вы.зывает ее растрескивание и разрушение в результате разности в коэффициентах...

Номер патента: 352089

Опубликовано: 01.01.1972

Автор: Чечик

МПК: F23M 5/02

Метки: 352089

...форма блоко печивает плотную, осз зазоров,Отверстия 4 в блоках 2 после 10 мазывают огнсупорной глиной.П редмст и обре ня Обмуровка горлогинь содержащая четное к блоков клиновидной ф тем, что, с целью упро монтажа, блоки устан рез один узкими кон ними помещены блоки ального котла, во одинаковых отла чаюиаяся мон сажа и дена штырях чевсрх, а междуконцами вниз.верти олнчест ормы, щения овлены цамн в узкны Центральныи научно-исслед отлотурбинный институт им Известны обмуровки цилиндлови ны котлов, выполняемыхили из одинаковых блоковформы.Однако монтаж и демонтаж известных устройств сложны.Целью данного изобретения является упрощение монтажа и демонтажа.Это достигают тем, что блоки устанавливают на штырях через один узкими концами...

Номер патента: 505855

Опубликовано: 05.03.1976

Авторы: Нестеров, Пермяков, Пешехонов

МПК: F23M 5/02

Метки: жидким, огнеупорной, топок, футеровки, шлакоудалением

...огнеупорного покрытия низки.Цель изобретения - увеличение прочностии шлакоустойчивости футеровки,Достигается это тем, что футеровку перед обжигом пропитывают водным растворомортофосфорной кислоты.Способ заключается в следующем. Нашиповые экраны наносят огнеупорную массу - карборунд на связке из глины и полифосфата натрия. Производят сушку на воз,пухе в течение 24 часов, затем сушку прио10 С С в течение 20 часов, путем пропусзного дважды ордена Трудового Красного Знамени едовательского института им. ф. Э. Дзержинского кания горячей воды по экранныобжиг футеровки с температуро ццъо150 С в час при помощи маолок цо температуры 300 С,цят охлаждение футеровки снуцительной вентиляции.Пропитку футеровки 850/ ной ортофосф ной кислотой...

Номер патента: 642579

Опубликовано: 15.01.1979

Автор: Нестеров

МПК: F23M 5/02

Метки: огнеупорная, парогенератора, труб, футеровка

...рамками, выполнены с трапецеидальпым поперечным сечением и прикреплены широким основанием к трубам, а зазоры между плитамизаполнены огнеупорной набивной массой,На чертеже схематически изображенапредлагаемая огнеупорная футеровка.Огнеупорны футеровка содержит плиты1, обрамленные металлическими рамками2, Плиты выполнены с трапецеидальнымпоперечным сечением и прикреплены шнроким основанием 3 к трубам 4, Крепление производится при помощи приваркирамки 2 к трубам 4,Образующиеся при установке плит 1зазоры 5 заполнены огнеупорной набивной массой 6, Набивная масса б наноситта шипы 7, привариваемые к трубамасположенные в зазоре 5,риварка рамки 2 к трубам 4 обеспечивает надежное прижатие плит 1 к тру-.бам 4, а, следовательно, постоянное инадежное...

Номер патента: 937897

Опубликовано: 23.06.1982

Авторы: Мазурова, Ситников, Хоменко

МПК: F23M 5/02

Метки: вертикального, ограждения, топки, экранированной, элемент

...топка с нми вертикального ограждения, общий; на фиг. 2 - разрез А-А на фнг. 1на фиг. 3 - топка с элементом вертиЪкального ограждения, подготовленногодля проведения ремонтных работ,Элемент вертикального ограждения20 экранированной топки 1 выполнен в видетеплоизоляционного блока 2, шарниром 3скрепленного с опорной конструкцией 43 93 внутренней теплоизоляционными плитами 8 - 7. Первая - наружная плита 8 и последняя - внутренняя плита 7 соединены между собой шарниром 8 своими :боковыми гранями, а средняя плита 6 М внутренняя плита 7 шарниром 9- верхними гранями. Опорная конструкпия 4 топки 1 скреплена шарниром 3 с блоком 2 через боковую грань наружной плиты 8. Стыки между, блоками 2 замазываются замазкой 10.Ремонт экранов топки 1...

Номер патента: 1269749

Опубликовано: 07.11.1986

Авторы: Бернхард, Вольфганг, Райнер, Херберт

МПК: F23M 5/02

Метки: камеры, топочной, футеровка, цилиндрической

...дополнительный гиб 2, а свободная кромка участка 6, образующего карман 10, имеет гиб 13, Пластины 5 имеют отогнутые участки 14, соединенные посред ством дополнительной пластины 5. Наружный блок 4 футеровки снабжен несущим и опорным кольцами 16 и 17, а также кольцевыми консолями 18. Кольца 16 и 17 могут быть соединены винтами 19.Пластины 5 выполнены из металлической фольги толщиной 0,01 - 1 мм предпочтительно 0,05 - 0,3 мм.Предлагаемая конструкция футеровки применима в работающем под давлением реакторе для газификации углеродсодержащих материалов со среднимо уровнем температуры 1100 С (максимальным - до 1500 С и рабочим даволением 10-30 бар максимальным - до100 бар). Формула изобретения 1. Футеровка цилиндрической топочной камеры,...

Номер патента: 1366797

Опубликовано: 15.01.1988

Авторы: Марфутин, Нестеров

МПК: F23M 5/02

Метки: вертикальных, котла, топки, труб, футеровка, экранных

...экранных труб топки котла, содержащая закрепленные на шипах труб огнеупорные насадки в виде скорлуп, о т л и ч а - ю щ а я с я тем, что, с целью повышения надежности, торцовые поверхности скорлуп выполнены винтообразными и каждая из них размещена между двумя парами шипов, размещенных по разные стороны продольной оси соответствующей насадки, при этом один из шипов в каждой паре наклонен вниз, а дру-, гой - вверх. 1366797 2Изобретение относится к конструк-Насадка 4 заводится между парами ции топочных устройств и может быть шипов 1 и 2, которые удерживают ее в использовано на тепловых электростан- рабочем положении . циях.5.Кель изобретения - повышение на- Ф о р м у л а и з о б р е т е н и я дежности футеровки.На фиг, 1 изображена труба...

Номер патента: 1392995

Опубликовано: 15.04.1994

Авторы: Балфанбаев, Буренков, Бухаров, Духина, Жданкин, Корнеев, Толмачев, Толчинский

МПК: F23M 5/02

Метки: камеры, корпус, мгд-электростанции, сгорания

КОРПУС КАМЕРЫ СГОРАНИЯ МГД-ЭЛЕКТРОСТАНЦИИ, содержащий металлическую облицовку, покрытую изнутри огнеупорной футеровкой, отличающийся тем, что, с целью повышения эксплуатационной надежности, в облицовке с внутренней стороны выполнены глухие резьбовые отверстия, расширяющиеся к заглушенным торцам и заполненные футеровкой.
