Учаев
Устройство для замедления падания тел
Номер патента: 1790948
Опубликовано: 30.01.1993
Автор: Учаев
МПК: A62B 1/20
Метки: замедления, падания, тел
...рукава выполнены двери для входа в рукав.Отличием устройства является то, чтоэластичный рукав прикреплен закрепленным на стенках шахтного канала схватывающим рукав эластичным, например,резиновым кольцом.Схематично устройство показано в продольном разрезе на чертеже,Устройство для замедления падания телсодержит вертикальный шахтный канал 1,внутри которого зигзагообразно размещенэластичный рукав 2, примыкающий открытыми торцами 3 к входному 4 верхнему ивыходному 5 нижнему отверстиям канала 1,В зигзагообразном положении рукав 2 поддерживается прикрепленными к стенке канала 1 охватывающими резиновымикольцами 6. В местах изгиба рукавов 2 напримыкающей к нему стенке канала 1 закреплены гасящие элементы 7, напримерматы, в стенках канала 1...
Складной ящик
Номер патента: 1788941
Опубликовано: 15.01.1993
Автор: Учаев
МПК: B65D 6/20
...2 и торцевые 3 стенки. Стенки 2 и 3 соединены с днищем 1 посредством поворотных -оединений, выполненных в виде троса 4, на котором расположены ограничители 5, выполненные в виде узлов 6 или отрезков трубы 7, пропущенного с внешней стороны ящика поочередно через отверстия на днище посредством поворотных соединений боковые и торцевые стенки, а также фиксатор стенок в собранном положении ящика. Новым в ящике является то, что поворотные соединения днища с боковыми и торцевыми стенками выполнены в виде троса, пропущенного поочередно через пары отверстий, выполненных в днище и стенках, с охватом сопрягаемых краев днища и стенок с внешней стороны ящика, причем на тросе у отверстий закреплены ограничители перемещения тросов через эти...
Складной ящик
Номер патента: 1788940
Опубликовано: 15.01.1993
Автор: Учаев
МПК: B65D 6/16
...для изготовления ящикови уменьшение трудозатрат на их изготовление,Эта цель достигается тем, что складнойящик содержит днище, боковые и торцевые 5стенки, фиксатор стенок в виде Г-образныхзахватов, закрепленных на боковых и торцевых стенках, а также прямоугольной скобы, охватывающей стенки по периметруящика с внешней стороны, при этом, согласно предлагаемому изобретению, днище истенки выполнены в виде единого гибкогопрямоугольного листа, в котором между боковыми и торцевыми стенками выполненыпрорези, а по периметру днища и по высоте 15стенок перпендикулярно ему на стенках закреплены жесткие планки,На фиг.1 показан ящик, в разложенномположении; на фиг.2 - то же, в сложенномсверху; на фиг,3 - то же,вид сбоку. 20Складной ящик...
Складной ящик
Номер патента: 1788939
Опубликовано: 15.01.1993
Автор: Учаев
МПК: B65D 6/16
...поворота боковые и торцевые стенки. Фиксатор стенок в собранном положении, выполненный в видепрямоугольной скобы, закрепленной одной стороной на однг из стенок, при этом, согласно предполагаемому изобретению, скоба установлена с возможностью охвата стенок с внешней стороны, а стенка к днищу прикреплена гибкими связями с внешней стороны днища и стенок с образованием между сопрягаемыми краями стенок и днища зазоров, равных толщине стенок. Другим отличием ящика является то, что скоба выполнена складной. Кроме того, отличием устройства является то, что скоба к стенке крепится посредством закрепленных на торцах стенки поворотных соединений, Отличием устройства является также то, что скоба выполнена в виде гибкой ленты,На фиг.1 и 2- ящик...

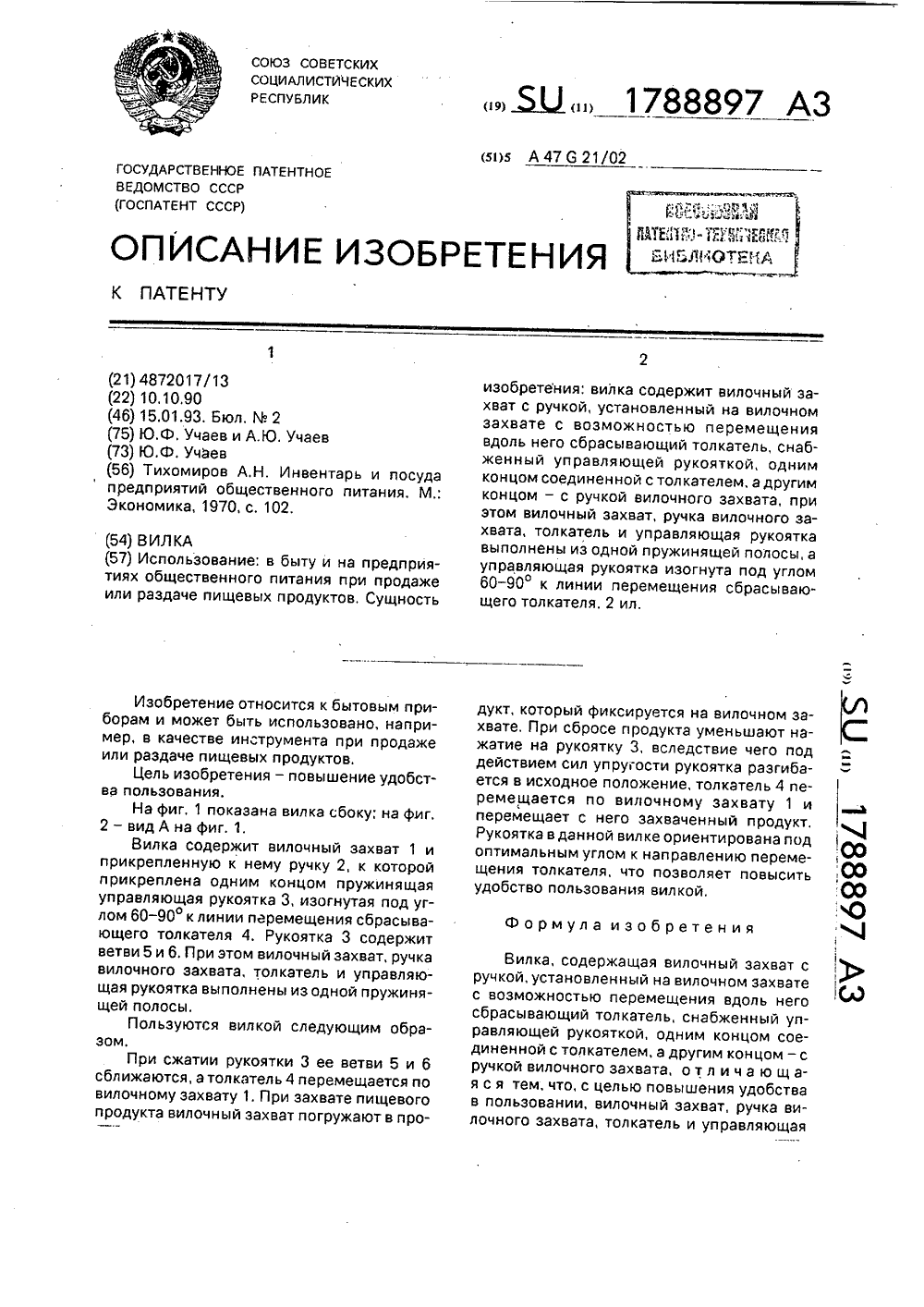

Вилка
Номер патента: 1788897
Опубликовано: 15.01.1993
Автор: Учаев
МПК: A47G 21/02
Метки: вилка
...одним концом соеолкателем, а другим концом - с ного захвата, отл ича ю ща, с целью повышения удобства и, вилочный захват, ручка виата, толкатель и управляющая Вилка, со ручкой, устан с возможнос сбрасывающ равляющей р диненной с т ручкой вилоч яся тем,что в пользовани лочного захвГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(57) Использование: в быту и на предприятиях общественного питания при продажеили раздаче пищевых продуктов, Сущность Изобретение относится к бытовым приборам и может быть использовано, например, в качестве инструмента при продаже или раздаче пищевых продуктов.Цель изобретения - повышение удобства пользования.На фиг, 1 показана вилка сбоку; на фиг.2 - вид А на фиг. 1.Вилка содержит вилочный захват 1 и прикрепленную...
Пробка для бутылки
Номер патента: 1787128
Опубликовано: 07.01.1993
Автор: Учаев
МПК: B65D 39/12
...участке паз 7 в аиде ласточкина хвоста, а сдругого конца - выступ 8 для размещенияв укаэанном пазу, На внутренней поверхности кольца б перпендикулярно к касательным к ее внутренней поверхности 25расположены стяжные лепестки 9 и 10, смещенные вдоль окружности кольца. На верхней и нижней кромках кольца закрепленыГ-образные ограничители 11 и 12 соответственно, взаимодействующиес верхним краем горлышка бутылки 2 и поверхностьюдиска 4 соответственно,Пользуются устройством следующимобразом.При закрывании бутылки в горлышко 35вставляют герметизирующий элемент 1 идиск 4. Затем сближают лепестки 9 и 10кольца 6, в результате чего диаметр кольца 6 уменьшается, и кольцо 6 вставляют в горлышко бутылки, после чего освобождают лепестки 9 и 10, При...
Шариковая авторучка
Номер патента: 1785512
Опубликовано: 30.12.1992
Автор: Учаев
МПК: B43K 27/12, B43K 7/00
...отверстиями 12 с аер. ниии торцами элемента 11, На этом торце распопоГжен шарообразный опорный элемент 13,ние относится к шариьовым ио-, ет бить использовано пяЫ 2 1785512 АЗ азаимодейстауащиц с внутренней повер- ностью ь рышьи 3 Эпеиент 11 и еет напраа- Ю пяющцй выступ 14 на боьоаой поаер. ности, сопрченный с направляющим пазом 15, выполненным на внутренней повар ности С корпуса 1,Работает предлагаемое устройстао спе дующи 11 образомПри снаря кении ручки разноцветные а пишущие стер;кни 7 вначале астаепчют вспзтрубкц 5, после чего и аер=з 111 е ьонцы р вводят в соответствующие углубления 10 у удсржиаа 1 ощего элемента 11, ьоторый .затеи выступами )ч вводится а пазы 15 После этого крышка Э накруч 1 еается на вер ний конец корпуса 1 ц...
Способ определения износостойкости инструментальных материалов
Номер патента: 1783374
Опубликовано: 23.12.1992
Авторы: Внуков, Котляр, Пуценко, Рябикина, Сальников, Учаев, Фешков
МПК: G01N 3/58
Метки: износостойкости, инструментальных
...путем измерения глубины и лунки износа унах режущего клина которых выполняют инструментов, параметры фаски которыхфаски с различными ширинэми и отрица обеспечивают выравнивание усадки стружтельнь 1 ми иереднйм"иуглами наклона, при ки.резании заготовок дополнительно измеря- В процессе резания даже при одинакоют размеры лунки износаинструмента, а вых геометрических параметрах и режимахоб износостойкости материалов судят по обработки инструменты, выполненные изпараметрам лунки износа инструментов 55 разных инструментальйых материалов, раиз различных материалов с одинаковым . ботают в неравных условиях. Это неравенуглом наклона ф чски и отношением длины ство обусловлено различием контактныхфаски к толщине среза, при резании кото- явлений...
Устройство для тренировок футболистов
Номер патента: 1782172
Опубликовано: 15.12.1992
Автор: Учаев
МПК: A63B 63/04
Метки: тренировок, футболистов
...всбоку; на фиг. 2 - то же, вид сверху,Устройство для тренировок футболстов включает горизонтальное основаниена котором посредством поворотного содинения 2 установлена вертикальная осьсвязанная посредством ременной переда4 с приводом 5 (электродвигателем), На о3 закреплен отражательный экран 5 в формпирамиды, ориентированной вершинвверх. Экран 5 выполнен из жестких ребер, 6, между которыми натянуты сетчатые по лотна 7, образующие грани пирамиды. Накаждой из граней пирамиды закреплены одними концами тросы 8, к другим концамкоторых прикреплены мячи 9.Пользуются устройством следующимобразом.При включении привода 4 ось 3 прдится во вращение. При этом мячи 9 тболильную подве- щеебства в пираях. иво- под ПИСАНИЕ ИЗАТЕНТУ(56) Авторское...
Коробка для сигарет
Номер патента: 1782159
Опубликовано: 15.12.1992
Автор: Учаев
МПК: A24F 15/04
...Подъемный упор закреплен в нижней чаСти, обращенной во внутрь коробки ветви нити, Возвратный элемент выполнен в виде резиновой нити, соединенной концами с обращенной во вне коробки ветвью нити ис верхним краем опорной пластины, 1 ил. креплена подающая йластина 17. В нити соединена с верхним концом пл 9 резиновой нитью 18.Пользуются коробкой следующим образом.При ее открывании язйчек 6 выводят из щели 7. При нажатии пальцем на пластину 17 нить 12 перемещается вокруг пластины 9. При этом упор 16 поднимается на величину перемещения пластины 17 и перемещает одну из сигарет 15 вверх. Резиновая нить 18 при этом натягивается, а после освобожде-ния пластины 17 возвращает нить 12 и.в упор 16 в исходное положение. При встря- хивании коробки на...
Способ изготовления емкости для пищевых продуктов
Номер патента: 1778035
Опубликовано: 30.11.1992
Автор: Учаев
МПК: B65D 30/08
Метки: емкости, пищевых, продуктов
...ИзобретеНие относится к таре и может быть использовано для изготовления жестких емкостей из полиэтиленовой пленки для хранения и.транспортировки пищевых продуктов.Цель изобретения - упрощение спосоНа фиг.1,2,3 показаны последовательные стадии изготовления емкости, причем на фиг. 3 емкость показана в законченном виде.Емкость для пищевых продуктов изготавливают из мешка, например полиэтиленового, Для этого у мешка 1 верхние края 2 соединяют и сваривают, в результате чего образуется полая емкость, частично заполненная воздухом. После этого верхнюю часть мешка краями 2 вводят в полость его нижней части, йосле чего по периметру боковых стенок в месте их перегиба боковые стенки мешка сваривают с образованием полужесткого кольца 3, Затем...
Складной стол
Номер патента: 1777798
Опубликовано: 30.11.1992
Автор: Учаев
МПК: A47B 3/06
...на внешней поверхности ножек между верхними концами ножек и точками крепления к ним гибких связей, и ориентированных своими концами вниз, сопрягаемых с отверстиями в пластинах, при этом нижние концы ножек соединены между собой сьемной гибкой лентой,На фиг, 1 изображен складной стол сбоку в собранном положении; на фиг. 2 - стол в сложенном положении сбоку; на фиг. 3 - то же. с торца.Складной стол содержит горизонтальную столешницу 1, на нижней поверхности которой закреплены ориентированные перпендикулярно ее плоскости и параллельно торцам 2 пластины 3 с отверстиями 4. С внутренней стороны 5 к пластинам 3 в со 1777798бранном положении стола примыкают верхние концы 6 ножек 7 с установленными на них. Г-образными штырями 8,...
Магнитный сепаратор
Номер патента: 1755932
Опубликовано: 23.08.1992
Авторы: Бахмуров, Боков, Деревянка, Зоркин, Трушин, Учаев, Чукарев
...установленнуюна оси 7, которая закреплена неподвижнона дверке 3, магнитный экран 8, установленный на оси 7 в секторном вырезе магнитнойсистемы 6, сборник 9 в виде блока постоянных магнитов, закрепленный неподвижнона оси 10, установленной в дверке 3, напротив секторного выреза магнитной системы5 7 с возможностью вращения относительнодверки 3 и корпуса 1, рычаг 11, соединенный,.с осью 10 и служащий для ее поворота вдверке 3; упор 12, на который ложится сборник 9, установленный в корпусе 1 и выполненный из ферромагнитного материала.Рабочий орган 4 для придания ему вращательного движения при сепарации материала снабжен лопатками 13,установленными на его конической йоверхности под углом к ее образующей. На цилиндрической...
Емкость для ягод
Номер патента: 1740258
Опубликовано: 15.06.1992
Автор: Учаев
МПК: B65D 1/16
...при этом два таких участка расположены по торцам корпуса и ориентированы вниз горизонтальными участками, а другие два П-образных участка - по боковым сторонам корпуса и ориентированы горизонтальными участками вверх, отбортовкэ выполнена в виде П-образных участков на верхних горизонтальных участках каркаса, ориентированных во внешнюю сторону относительно продольной оси каркаса, а прижимные элементы выполнены в виде Т-образных участков, охватывающих с внешней стороны верхние горизонтальные ветви каркаса, 3 ил. тированную во внешнюю сторону относительно продольной оси 7 каркаса, Емкость содержит ручку 8 с Т-образными концевыми участками 9, охватывающими горизонтальные ветви 5 участков 6 каркаса и фиксирующих края 10 эластичного мешка...
Магнитожидкостное уплотнение
Номер патента: 1737203
Опубликовано: 30.05.1992
Авторы: Лекомцев, Учаев
МПК: F16J 15/40
Метки: магнитожидкостное, уплотнение
...исключения залипания колец 10 и11 к полюсным наконечникам 3 и 6, а такжеобеспечения требуемой длины рабочих зазоров дз и д 4 на указанных кольцах установлены вкладыши 16, 17 из антифрикционногонемагнитного материала,Для уменьшения потерь на трение прирадиальном биении вала 14 между кольцами 10 и 11 установлена распорная втулка 18,Постоянные магниты 1 и 2 с полюсными наконечниками 3, 4 и 5, 6, втулка 7,кольца 10, 11, корпус 12 и ферромагнитная жидкость 13 в рабочих зазорахд 1, А, дз, д 4, д 5, дб образуют замкнутую магнитную цепь, соответствующую потокуФ на чертеже,При прохождении магнитного потокаФ через рабочие зазоры д 5 и д 6 возникаютрадиальные усилия, под действием которыхкольца 10 и 11 залипают в корпусе, выбираязазоры д 5 и дб в...
Устройство для определения упругих свойств твердых материалов
Номер патента: 1714447
Опубликовано: 23.02.1992
Автор: Учаев
МПК: G01N 3/52
Метки: свойств, твердых, упругих
...7, а выход - с электромагнитом 11, блок 13 питания, соединенный с усилителем, и блок регистрации, выполненный в виде последовательно соединенных ключа 14, вход которого соединен с выходом усилителя, счетчика 15 и индикатора 16, генератора 17, выход которого соединен с управляющим входом-ключа 14, и дифференцирующего звена 18, вход которого соединен с выходом генератора, а выход - с входом "Сброс" счетчика,Устройство работает следующим образом.Образец 3 устанавливают в узел фиксации и. закрепляют винтами 6, выводят из равновесия и отпускают маятник 8, Опускаясь под действием силы тяжести. индентор 7 ударяет по образцу и отскакивает. В то время, когда индентор 7 находится вблизи образца и производит удар, срабатывает датчик 10...
Зонт
Номер патента: 1706545
Опубликовано: 23.01.1992
Автор: Учаев
МПК: A45B 19/00
Метки: зонт
...ъ и Выступо и ф 1,с. /,1 11 ихсатором 4 и выступом 7. Пр; э;ом трс:ы 13 и 19 натягигается, поьо;-эч Вагот и у",е;нювагот в ио арсутом положении спицы 11. 3 ил. 14 прикрогПены к Нутренней посерхности части 2 стержня 1, Втулка 6 имеет верхоо крышку, на которой закреплен вьСтуп 15. Спицы 11 имеот вторые части 16 саедине 1- ные с первыми частями 10 посредством шдрнирньх сое,Еин. Ний 17. Части 16 имеот иксируощие лепестки 1 В, Ограиичи=д ощие их поворот отьОсигельно частей 10 спЦ 1 а уГ, е, б е;ьйий 160", 1 ч стям0 спиц при,реплены концы дополнительных тросог 19, пропуценных в От. Гстия 2 е Б састсх 2 ст: рх:1,я 1 и и;кг 1 епленЫх к руе 5 поср.Цство пр;жин/, Сп-: 11 Об. зуот скес 1 дГй 1 кдрк с, нп котором зокр"плен купол 22 из водоОпро 11...
Хранилище для корнеплодов
Номер патента: 1706453
Опубликовано: 23.01.1992
Автор: Учаев
МПК: A01F 25/00
Метки: корнеплодов, хранилище
...2 ил,,1(Х гр-,СТЗ (,(пГ- Е( И 1 - И Еп ЛЬ Сл.1 кости 1 Оь(1(олньнь (.;1;.Зд(ь с пути 7, ВгЕ М:ОСТИ 1 За(. ЕП; и 1,л(ИКИ ., ОДИН ИЗкстооых ссязь(1 с 11 Р 1 т 1 ОДц,"1 , 1 д 7(.ли 1:дх8 уло)кен за 14 кнут 111 трос 10 с последосотСЛЬНО (.аСПОЛОц:ЕННЬ лди 1. (ОЛЬ (ГО Д(1 ИНЫузла( 11, лоос 10 ь еь.кости 1 уложен зиг -ГОСТ г(ГХрд;1 пище использу(от следуаци(и об 1.лазОМ,Пр 1 загрузке ;ран 1;л 11 цд кОрсел ода(4 итранспортно среде ео подьезкает к е 1 лкг 1 ст 1 и п"О(4 Опро:",1,",ь( Зн 1 я ндбР кузойдг;р изеодГ еь рузку ь е,1(,ость (, Заслон,(а Рг1 г д-"РО 11 КОТО. Г Го 1 Р,",.", От ,ГпП 1 . ГппНЕ(Л".и .; С",;,ОсСТОУ(;Т ПЕРС(л,ЕЫ,/ Г(напр ., ь(ии с(. Гр /зки,т 1:л Ф О р 1% у и 3 И Э О б р О т Е Н И я1, Уолни(Нц,д для кор(1 еплг.ло сел .г)КЕ...
Водовыпуск
Номер патента: 1705484
Опубликовано: 15.01.1992
Авторы: Бальзанников, Елистратов, Орлова, Учаев
МПК: E02B 9/00
Метки: водовыпуск
...камеры 5. Поворотные полки 8 и 12 соединены тросами 14 с подъемным механизмом, выполненным в виде лебедки 15 с барабаном переменного диаметра, на который тросы 14 наматываются через блок 16. Барабан лебедки 15 имеет столько же участков с разными диаметрами, сколько установлено всех поворотных полок 8 и 12, Причем каждая нижерасположенная полка соединена которых имеет оптимальный угол расширения, обеспечивающий безотрывное течение на каждом ярусе потока и регулируемый посредством подъема или опускания поворотных полок 8 и 12 при помощи лебедки 15. 1 э,п, флы,8 ил. тросом 14 с участком барабана меньшего диаметра. Этим обеспечивается возможность совместного регулирования угла диффузорности на разных ярусах потока.Поворотные полки...
Устройство для определения работоспособности подшипникова узла
Номер патента: 1698666
Опубликовано: 15.12.1991
Автор: Учаев
МПК: G01M 13/04
Метки: подшипникова, работоспособности, узла
...обмотка 1 О, включенна в плечо мостовой измерительнойсхемы содержащей также в других - плечах резисторы 11, в одной диагонали - генератор 12 переменного тока и в другой - последовательно , вклюценные клюц 13 и измерительный прибор 14. К управляющему входу клю ца 13 подключен выход датчика 15 прохождения колес 4 по уцасткам 6 и 7 рельсов. Длина участков 6 и 7 рельсов менее р ияними колесами 4 реУстройство р собразом.В процессе измерений ж ный состав перемещается и При этом периодически пар проходят по участкам 6 иВ результате датчик 15 ет и открывает ключ 13. Пток проходит от генератора 12 через обмотку 10 и резисторы 11. Мостовая схема уравновешена для случая, когда подшипники 2 и 3 в работоспособном состоянии. При износе...
Контейнер для отходов
Номер патента: 1692908
Опубликовано: 23.11.1991
Автор: Учаев
МПК: B65F 1/00
...8. В последнем размещен упругий элемент 9, например резино 692908 А циях, Цель изобретения - повышение эксплуатационной надежности контейнера путем исключения выхода содержимого из емкости в условиях невесомости, Контейнер для отходов снабжен эластичной шторкой, укрепленной по периметру входного отверстия, а свободные края шторки выполнены с образованием кольцевого канала, в котором размещен упругий элемент, позволяющий перекрывать входное отверстие и тем самым предотвращать выход содержимого из емкости. 2 ил. вый жгут, для перекрытия входного отверстия.Контейнер эксплуатируется следующим образомПри необходимости пример мусор, крышка 3 ходы рукой укладываютс просовывании руки с отх ное отверстие, огранич шторкой 7, упругий элем ся,...
Электрический паяльник
Номер патента: 1690983
Опубликовано: 15.11.1991
Автор: Учаев
МПК: B23K 3/03
Метки: паяльник, электрический
...верстиями 10 и 11 с воздушными распределителями 12 с каналами 13 и 14, установленном в ручке 15 с воздушным каналом 16, подведенным к переключателю, и 0 каналом 17 для электропривода 7. Канал 16, О связан с воздушным насосом 18. ОСтержень 5 закреплен на торцовой остенке корпуса 1 и введен участком 19 егодлины в сборник припоя 20, ограниченным ( ) боковыми стенками 21 с отверстием 22, закрытым пробкой 23, и второй перегородкой 24 с отверстием 25, Стрелками показаны потоки воздуха.Предлагаемое устройство работает следующим образом.При работе в режиме пайки распределитель 12 установлен в положение, при котором канал 16 соединен через канал 13 с отверстием 10, в результате чего воздух сгазообразными продуктами пайки через соответ1690983...
Цепная муфта
Номер патента: 1687953
Опубликовано: 30.10.1991
Авторы: Учаев, Ядров
МПК: F16D 3/54
...диаметром Э и наружным О, которое имеет наружную бочкообразную вдоль оси поверхность, и по меньшей мере одно разрезное кольцо 6 с наружным диаметром Г)2 и внутренним О, установленное в зазоре д, между составным кольцом и Обоймой и Охватывающее с натягом составное кольцо, Зазор й в статике, величину которого необходимо оыдер. жать при сборке в определенных пределах, Образуется между внут рен ней поверхцостьа обоймы 4 и наружной поверхностью разрезного кольца 6. Гри этом радиус Р образующей наружной пооерхнос и составного кольца 5 равен расстоянию от внутренней поверхности разрезного кольца о рабочем положении т.а, после выборки зазора д 2 оо время вращения муфты).Длина дополнительного разрезного кольца 6 по оси муфты должна быть не...
Головка к трубоформочному станку радиального прессования
Номер патента: 1671461
Опубликовано: 23.08.1991
Авторы: Гоголев, Ежиков, Кочуев, Сорокин, Учаев
МПК: B28B 21/24
Метки: головка, прессования, радиального, станку, трубоформочному
...прессующим роликом. Разделительные дизфрз мь расположен межд последним и огновньч прессующим роликом и нзд верхнеи напоавляющеи секциеи юбки 1 ил Головка к трубоформрзризльноГо прессованиящам образом.1 ерер началом формоскзют вовнутрь формы 14, включаФегп вращения и подают бетонную смесь нараспределительный диск 7. Под действиемцентробежных сил бетонная смесь отбрасывается на края распределительного дигка 7и поступает е зазор между основным 10 идополнительным 8 прессующими роликамии формой 14,Прессующие ролики последовательнообхватывают и уплотняют бетонную смесь.При подъеме вала 1 .дополчительныи 8 иосновной прессующие ролики продолжаютобкатывать и уплотнять бетонную сл 1 есь,Направляющая секция 12 калибрует внутреннюю...
Аварийная система танкера
Номер патента: 1662896
Опубликовано: 15.07.1991
Автор: Учаев
МПК: B63B 43/16
...на ферромагнитных секциях расположены обмотки 8 электромагнитов. При пробоине в грузовом танке открывается соответствующая номеру аварийного танка запорная арматура 3 и ферромагнитная жидкость из емкости 4 по трубопроводу 1 через форсунки подается в аварийный танк, где смешивается с нефтью. С подачей электропитания в обмотках 8 возникает электромагнитное поле, которое увеличивает вязкость смеси нефти с ферромагнитной жидкостью, в результате чего прекращается течь нефти из пробоины. 2 з,п. ф-лы, 3 ил,При пробоине 15 в грузовом танке 2 срабатывает аварийный датчик 13, индикатор 14 которого указывает. номер аварийного танка, при этом открывается соответствующая аварийному танку запорная арматура 3 и ферромагнитная жидкость из емкости 4 по...
Вилка
Номер патента: 1659005
Опубликовано: 30.06.1991
Автор: Учаев
МПК: A47G 21/02
Метки: вилка
...пружинящая управляющая рукоятка 3, подпружиненная относительно ручки 2 зигзагообразно изогнутой пластиной 4, прикрепленной одним концом 5 к ручке 2 на ее конце 6, а другим концом - к сбрасывающему толкателю 7. установленному на вилочном захвате 1 с возможностью перемещения вдоль него.Пользуются вилкой следующ тение относится к бытовым призволяет улучшить условия польлка содержит вилочный захват с ной к нему ручкой, а также сбратолкатель. Ручка снабжена прурукояткой и зигзагообразно пругой пружиной, касающейся ибами внутренних поверхностей ручки, и прикрепленной одним чке, а другим - к сбрасывающею,2 ил,ку 3 и ручку 2. Последние сближаются навеличину, обеспечивающую перемещтолкателя 7 вдоль вилочного захвата 1,пользовании...
Способ определения твердости материала при высокой температуре
Номер патента: 1629818
Опубликовано: 23.02.1991
Авторы: Бабочкин, Внуков, Кириллова, Клауч, Ляпунов, Редин, Учаев
МПК: G01N 3/54
Метки: высокой, твердости, температуре
...покрытие определенного состава толщиной 0,510 мкм, нагревают до температуры 6 О 070 ОС вдавливают алмазный конус, например, на установке Роквелла путем приложения усилия 150 кг и определяют зависимость глубины лунки от величины сопротивления малым пластическим деформациям, по которой судят об искомом параметре на шкале индикатора установки.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ МАТЕРИАЛА ПРИ ВЫСОКОЙ ТЕМПЕРАТУРЕ(57) Изобретение относится к определению механических свойств материалов. а именно к определению твердости металлов в условиях зоны резания. Цель изобретения повышение надежности за счет увеличения долговечности индентора. На образец наносят износостойкое покрытие на основе нитридов металлов 1/71 групп толщиной О 51,0 мкм.При...
Устройство для спасения людей с тонущего судна
Номер патента: 1625777
Опубликовано: 07.02.1991
Автор: Учаев
Метки: людей, спасения, судна, тонущего
...для ее наполнения сжатым воздухом, На оболочке 1 могут быть закреплены источники света.Усгройство работает следующим образом.В исходном положении оболочка 1 многократно изгибается и фиксируется в замковых элементах 4, причем ее участки между изгибами располагаются в пазах 8 (фиг.З). Производится наддув баллонов 12, при этом рычаги 5 поворачиваются по часовой стрелке (фиг.З) и пазы 8 перекрываются кронштейнами 9, что исключает свободное выпадение сложенных участков оболочки 1 из пазов 8, Затем через вентили 15 произ 20 25 30 35 40 45 водится наполнение оболочки 1 сжатым воздухом на участках между замковыми элементами 4 под давлением 34 атм, Вентили 14 закрыты,При аварийной ситуации отрывается один из вентилей 14, При этом давление в...
Устройство для вертикального непрерывного литья трубных заготовок
Номер патента: 1622076
Опубликовано: 23.01.1991
Автор: Учаев
МПК: B22D 11/04
Метки: вертикального, заготовок, литья, непрерывного, трубных
...16, связанного с атмосферой,Устройство работает следующим образом.Металл, например алюминий, из ковша 17 поступает в кристаллизатор, двигается вдоль него и дорна 6, охлаждается и формируется в виде трубообразной заготовки. Для создания дополнительной тяги слитка может быть использована затравка с приводом ее перемещения.При формировании изделия приводы 12 перемещают стержни 9 к заготовке 8. При 35 40 45 50 давлением поступает в канал 13 дорна и формирует заготовку в кристаллизаторе, Далее стержни отводят от заготовки и заготовку вытягивают, Устройство позволяет формировать заготовки трубообразной формы различного диаметра с переменным сечением по длине. 2 з. п, ф-лы, 4 ил. этом стержни верхнего фиксатора элементами 10 прижимают слиток...
Устройство для тренировки футболистов
Номер патента: 1613124
Опубликовано: 15.12.1990
Автор: Учаев
МПК: A63B 69/34
Метки: тренировки, футболистов
...фиг.изображено усгройство, вид сбоку; на фиг. 2 - то же, вид сверху.Устройство для тренировки футболистов включает горизонтальное основание 1, на котором посредством поворотного соединения 2 установлена вертикальная ось 3, связанна ременной передачей 4 с приводом 5 (элек;родвигателем). На оси 3 закреплен о,и".тированньй своей плоскостью вдоль нее отражательный щит 6, выполненный в виде жесткого контура 7, к которому прикреплена краями упругая сетка 8. На оси 3 закреплены с двух сторон от щита 6 ориентированые перпендикулярно плоскости щита б опорные стержни 9, к которым прикреплены одними концами0 радиальные трос 11, другие концы которых прикреплены к сетчатым оболочкам 12, внутри которых находятся мячи 13. Привод 5, ременная переда и 4...
