Формирователь импульсов

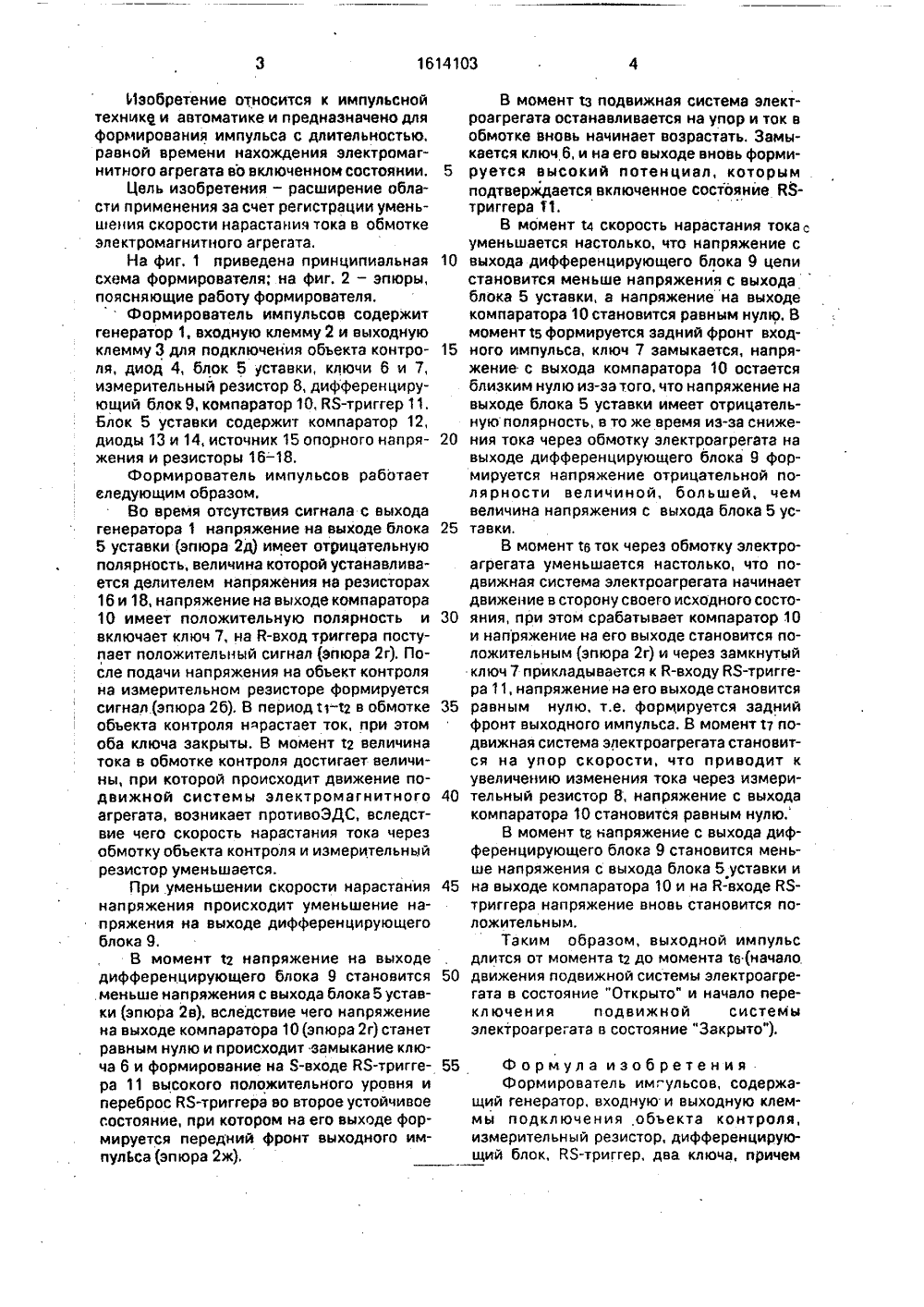

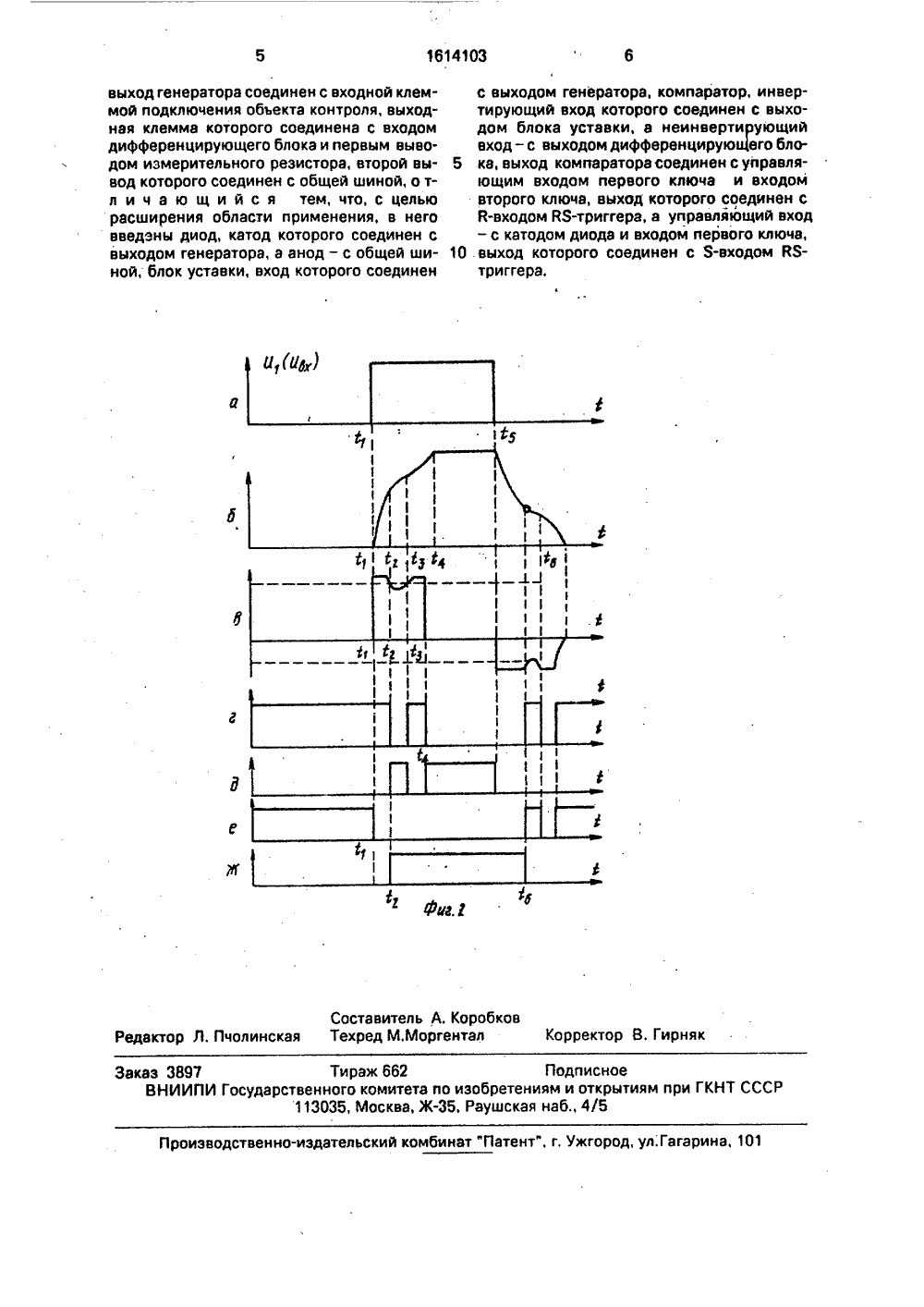

Изобретение относится к импульсной технике и автоматике и предназначено для формирования импульса с длительностью, равной времени нахождения электромагнитного агрегата во включенном состоянии.Цель изобретения - расширение области применения за счет регистрации уменьшения скорости нарастанич тока в обмотке электромагнитного агрегата,На фиг. 1 приведена принципиальная схема формирователя; на фиг. 2 - эпюры, поясняющие работу формирователя.Формирователь импульсов содержит генератор 1, входную клемму 2 и выходную клемму 3 для подключения объекта контроля, диод 4, блок 5 уставки, ключи 6 и 7, измерительный резистор 8, дифференцирующий блок 9, компаратор 10, ВЯ-триггер 11. Блок 5 уставки содержит компаратор 12, диоды 13 и 14, источник 15 опорного напряжения и резисторы 16 - 18.Формирователь импульсов работает еледующим образом.Во время отсутствия сигнала с выхода генератора 1 напряжение на выходе блока 5 уставки (эпюра 2 д) имеет отрицательную полярность, величина которой устанавливается делителем напряжения на резисторах 16 и 18, напряжение на выходе компаратора 10 имеет положительную полярность и включает ключ 7, на Й-вход триггера поступает положительный сигнал (эпюра 2 г). После подачи напряжения на объект контроля на измерительном резисторе формируется сигнал (эпюра 2 б). В период с-т 2 в обмотке объекта контроля нярастает ток, при этом оба ключа закрыты, В момент т 2 величина тока в обмотке контроля достигает величины, при которой происходит движение подвижной системы электромагнитного агрегата, возникает противоЭДС, вследствие чего скорость нарастания тока через обмотку объекта контроля и измерительный резистор уменьшается,При уменьшении скорости нарастания напряжения происходит уменьшение напряжения на выходе дифференцирующего блока 9.В момент ь напряжение на выходе дифференцирующего блока 9 становится . меньше напряжения с выхода блока 5 уставки (эпюра 2 в), вследствие чего напряжение на выходе компаратора 10 (эпюра 2 г) станет равным нулю и происходит замыкание ключа 6 и формирование на Я-входе ВЯ-триггера 11 высокого положительного уровня и переброс ВЯ-триггера во второе устойчивое состояние, при котором на его выходе формируется передний фронт выходного импулЬса (эпюра 2 ж).5 10 15 20 30 ключ 7 прикладывается к В-входу ЙЯ-триггера 11, напряжение на его выходе становится 35 равным нулю, т.е. формируется задний 55 40 45 50 В момент тэ подвижная система электроагрегата останавливается на упор и ток в обмотке вновь начинает возрастать, Замыкается ключ 6, и на его выходе вновь формируется высокий потенциал, которым подтверждается включенное состояние ЯЯ- триггера И. В момент т 4 скорость нарастания тока уменьшается настолько, что напряжение с выхода дифференцирующего блока 9 цепи становится меньше напряжения с выхода блока 5 уставки, а напряжение на выходе компаратора 10 становится равным нулю. В момент т 5 формируется задний фронт входного импульса, ключ 7 замыкается, напряжение с выхода компаратора 10 остается близким нулю из-за того, что напряжение на выходе блока 5 уставки имеет отрицательнуа полярность, в то же время из-за снижения тока через обмотку электроагрегата на выходе дифференцирующего блока 9 формируется напряжение отрицательной полярности величиной, большей, чем величина напряжения с выхода блока 5 уставки.В момент тв ток через обмотку электро- агрегата уменьшается настолько, что подвижная система электроагрегата начинает движение в сторону своего исходного состояния, при этом срабатывает компаратор 10 и напряжение на его выходе становится положительным (эпюра 2 г) и через замкнутый фронт выходного импульса. В момент 17 подвижная система электроагрегата становится на упор скорости, что приводит к увеличению изменения тока через измерительный резистор 8, напряжение с выхода компаратора 10 становится равным нулю.В момент 1 в напряжение с выхода дифференцирующего блока 9 становится меньше напряжения с выхода блока 5 уставки и на выходе компаратора 10 и на В-входе ЯЯ- триггера напряжение вновь становится положительным,Таким образом, выходной импульс длится от момента т 2 до момента Ь(начало движения подвижной системы электроагрегата в состояние "Открыто" и начало переключения подвижной системы злектроагрегата в состояние "Закрыто" ). Формула изобретения Формирователь импульсов, содержащий генератор, входную и выходную клеммы подключения, объекта контроля, измерительный резистор, дифференцирующий блок, ЯЯ-триггер, два ключа, причем1614103 Составитель А. КоробковТехред М.Моргентал Корректор олинскэ няк Заказ 3697 Тираж 662 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,выход генератора соединен с входной клеммой подключения обьекта контроля, выходная клемма которого соединена с входом дифференцирующего блока и первым выводом измерительного резистора, второй вывод которого соединен с общей шиной, о тл и ч а ю щ и й с я тем, что, с целью расширения области применения, в него введены диод, катод которого соединен с выходом генератора, а анод - с общей шиной; блок уставки, вход которого соединен с выходом генератора, компарэтор, инвертирующий вход которого соединен с выходом блока уставки, а неинвертирующий вход - с выходом дифференцируюйвго бло ка, выход компаратора соединен с управляющим входом первого ключа и входом второго ключа, выход которого соединен с й-входом ВЗ-триггера, а управляющий вход - с катодом диода и входом первого ключа, 10 выход которого соединен с 3-входом ВЗтриггера,
