Тетельбаум

Номер патента: 307227

Опубликовано: 01.01.1971

Авторы: Кабанов, Карасов, Тетельбаум, Тихомиров

МПК: F16F 7/08

Метки: амортизатор

...возможность обеспечить уменьшение резонансных амплитуд колебаний без ухудшения впброизолпрующих свойств амортизатора в зарезонансной области.На чертеже изображен предлагаемый амортизатор.Амортизатор состоит из цилиндрического корпуса 1 с внутренней перегородкой 2, делящей корпус на две части. В перегородке имеется центральное отверстие и кольцевые пазы 3. В кольцевых пазах жестко крепятся основаниями конические винтовые пружины 4. Вершины пружин внутренней стороной первого витка опираются на внешнюю сторону кольцевых выступов 5 дистанционной втулки б, пропущенной с зазорами в отверстие перегородки 2. На концах дистанционной втулки б укреплены обоймы 7, между стенками которых собраны фрикционные элементы 8, На наружных...

Номер патента: 321768

Опубликовано: 01.01.1971

Автор: Тетельбаум

МПК: G01R 23/16

Метки: анализатор, безрезонаторный, сигналов, спектра, электрических

...гетеродин, фильтр нижних частот и множительное устройство.Однако известные анализаторы содержат большое количество решающих элементов и два идентичных канала преобразования сигнала, сложны в изготовлении.С целью упрощения устройства между выходом множительного устройства и входом гетеродина подключен управляемый фазовращатель, а между другим входом последнего и выходом фильтра нижних частот подключен экстремальный блок, вырабатывающий напряжение, пропорциональное, соответственно, амплитуде и начальной фазе измеряемой гармоники.На чертеже приведена блок-схема предлагаемого устройства.Напряжение с выхода гетеродина 1, настроенного на частоту о; исследуемой гармоники, поступает на управляемый фазовращатель 2, выходной сигнал которого...

Номер патента: 263549

Опубликовано: 01.01.1970

Авторы: Апчев, Верник, Герасименко, Земченко, Йсй, Кокорев, Овчаров, Разин, Риншлм, Скорупский, Тетельбаум

МПК: B21C 37/06

Метки: tiktli, сидоренко

...размещены стойки 6 с оя ам и для пропуска листов по роликам этого роль ганга. На стойках укреплена опора В с равно наклоненными к горизонтали роликам 25 Продольная ось рольгацга 5 совмещена сосью формовочных валковых клетей 10, 1 акдая из этих клетей снабжена попарно формующими валками 15 ц 15, размещенцгоми гго сторонам треугольника и одинаково удзлец- О ными от оси формовки Е. Таким образом, ькаждой клети оси вращения формующих валков расположены под углом 60 по отношению друг к другу.Опоры валков заключены в подушки 1, которые перемещаются по направляющим плоскостям окон станины 18, Валки 16 регулируются механизмами 19. Валки 1 б установлены в раме 20, прикрепленной к станиг И при помощи ножей 21, проходящих через...

Номер патента: 255002

Опубликовано: 01.01.1969

Авторы: Бибиков, Серман, Тетельбаум

МПК: B23D 23/00, B26D 1/30, B26D 7/26 ...

Метки: ножницы, обрыва, проката

...фиг. 3 - разрез по А - А на фиг. 1.Ножницы содержат станину 1 и ножи 2 и , смонтированные на качающихся рычагах 4 и б, закрепленных на валах б и 7. Валы б и 7 попарно связаны между собой зубчатыми передачами 8, размещенными вне зоны персмещения разрезаемого материала 9. Каждая пара валов снабжена независимым пневмоприводом 10. Соседние пары рычагов, несущих ножи, установлены со смещением в горизонтальной плоскости так, что одна пара расположена перед другой по ходу заготовки.Ножницы содержат сквозную направляющую проводку 11, размещенную в зоне перемещения рычагов с ножами и имеющую окна 12 для прохода этих рычагов.На станине 1 и проводке 11 имеются упоры 13, ограничивающие при разрыве материала поворот рычагов и воспринимающие усилие...

Номер патента: 173194

Опубликовано: 01.01.1965

Авторы: Бибиков, Ковтушенко, Тетельбаум

МПК: B21B 39/04

Метки: подъемньгй, столel

...механизма подъема стола расположены параллельно оси желоба стола, а тянущие ролики с приводом установлены нг подпружиненной подвеске над столом. Это повышает производительность и обеспечигает манипуляцию раската.На чертеже схематически изображен описываемый подъемный стол в двух проекциях.Стол состоит из желоба 1, параллелограммного механизма 2, кривошипно-шатунного привода 3, тянущих роликов 4, укрепленных на подпружиненных подвесках 5, и опорных роликов б.Прокатываемая полоса 7него калибра клети стана щинся В нихкнем положении. После этого желоб занимает верхнее положение, и полоса тянущими роликами подается в верхний калибр клети стана,При подъеме желоба происходит и его смещение в сторону, Таким образом, один и тот же механизм...

Номер патента: 137277

Опубликовано: 01.01.1961

Авторы: Банковский, Тетельбаум

МПК: G06G 7/57

Метки: вихревых, гидродинамических, математического, моделирования, объемных, полей

...модели, ия граничных условий (отенности Н магнитного поля т установить опую точность задаавляющей напряжполя).рассматривается и обтекани решение гд - величин изолято 1 - частота Величина й обеспечивающие сутствие нормал на обтекаемых В качестве цилиндра (см. чая только от своиств материала магн137277Полный потенциал магнитного поля выражается:= - Н г-, -- " соьм 0идеальное решение иОгидобавочный потенциал, представляющий собой методическую погрешность проникновения поля. Из последнего выражения следует вывод, что для уменьшения методической погрешности магнитный изолятор нужно выполнять из немагнитных материалов высокой проводимости (например, медь, алюминий), Отсюда же очевидна зависимость погрешности задания граничных условий от...

Номер патента: 125313

Опубликовано: 01.01.1960

Автор: Тетельбаум

МПК: H01J 23/36

Метки: большой, вакуумный, вывод, микроволновых, мощности, приборов

...к окнам больших сечений фиг. 1).В тех случаях, когда желательно после окна иметь вывод на волновод нормального сечения, может быть применен двойной переход(фиг. 2). Однако при большой мощности необходимые размеры окна существенно возрастают, а с этим увеличивается и длина рупорных переходов,Стекло или другой диэлектрик в большом окне, находящемся под односторонним атмосферным давлением, приходится по соображениям механической прочности брать толстым, что повышает потери и ухудшает условия охлаждения, снижая допустимую плотность потока энергии, Для устраненля этих затруднений в переходы вводятся фокусирующие линзы, в частности металлические линзы волноводного типа (фиг. 3).Наличие фокусирующей линзы позволяет, при необходимой степени...

Номер патента: 125283

Опубликовано: 01.01.1960

Автор: Тетельбаум

МПК: H01Q 13/10

Метки: антенна, дифракционная

...на торцовой поверхности цилиндрического эндовибратора, известна.Предлагаемая антенна отличается от известных тем, что часть торцовой поверхности цилиндра, ограниченная кольцевой щелью, соединена с другой торцовой поверхностью цилиндра проводом, связанным с источником высокой частоты, питающим антенну, а с целью увеличе. ния сопротивления излучения, часть торцовой поверхности цилиндра, ограниченная щелью, выступает за пределы эндовибратора. Выступающей части для уменьшения аэродинамического сопротивления придается удобообтекаемая форма. Для получения многощелевой антенны предлагается применение нескольких антенн, из которых лишь одна связана с источником высокой частоты непосредственно, а остальные получают питание с помощью труб,...

Номер патента: 118197

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: H01J 25/00

Метки: генераторах, длины, конвертирующего, пространства, уменьшения, электронно-лучевых

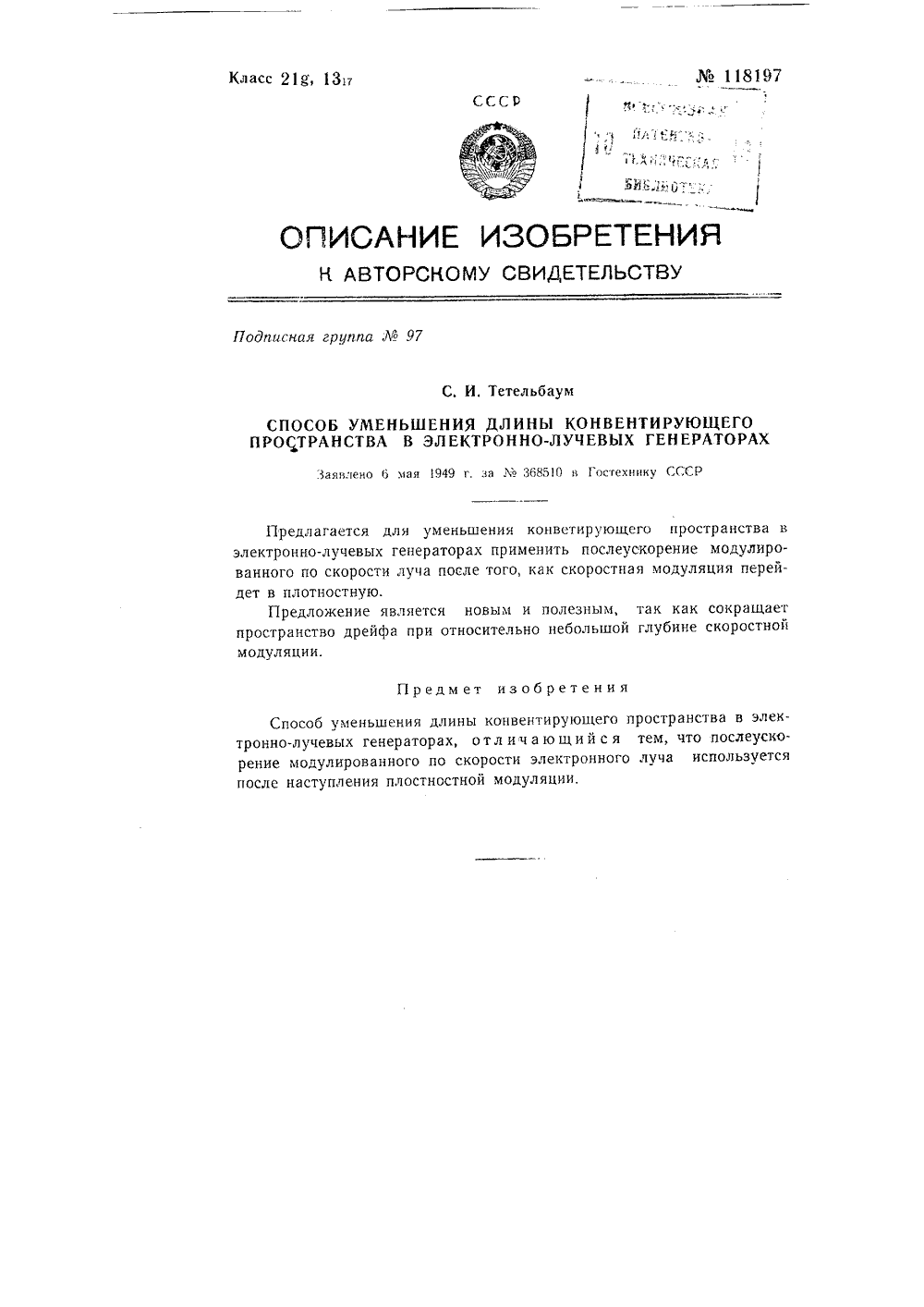

....,САНИЕ ИЗОБРЕТЕНИЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа97 С. И, Тетельбаум СПОСОБ УМЕНЬШЕНИЯ ДЛИНЫ КОНВЕНТИРУЮЩЕГО ПРО(ТРАНСТВА В ЭЛЕКТРОННО-ЛУЧЕВЪХ ГЕНЕРАТОРАХаявлено 6 ма го пространства в Предлагаетс для уменьшения конветир генераторах применить п и луча после того, как скор слеускорен остная мод моду яция переиле м, так как сокращаетшой глубине скоростной является новым и фа при относительн еболь ения т из о р а в элек го пространс я тем, что ого луча и конвентиру тличающ Способ уменьшения длин ронно-лучевых генераторах, ение модулированного по с осле наступления плостностн ослеуско- ользуется ости электр и модуляци электронно-лучевы ванного по скорос дет в плотностнуюПредложение пространство дрей модуляции. 949 г. зз М 368510...

Номер патента: 118195

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: H03F 3/60

Метки: волны, квазиплоской, усиления

...на значительной поверхности наподобие пчелиных сот. Входные части этих усилителей снабжаются небольшими рупорными приемными антеннами, большие отверстия которых примыкают одно к другому, или другими входными приспособлениями (вибраторами, щелями и т. п.) и облучаются слабо возбуждающим электромагнитным полем с квазиплоским фронтом, создаваемым, напримео, задающим генератором, В возбужденном таким образом устройстве квазиплоской волны происходит усилени мощности потоков118195 Предмет изобретения Устройство для усиления квазиплоской волны с применением большого количества усилителей коротких волн, отличающееся тем, что идентичные усилители образуют пространственную систему, поперечные размеры которой много больше длины волны....

Номер патента: 118194

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: H01J 25/38

Метки: бегущей, волны, лампа

...прогрессивным уменьшением фазовой скорости волны вдоль волновода, заполненного неоднородным диэлектриком, конец и начало системы соединяются П-образным волноводом также с диэлектрическим заполнением. В результате образуется замкнутый на себя волновод, часть которого пронизывается электронным потоком,В зависимости от способа замедления волны и типа обратной связи, лампа может быть выполнена в различных вариантах, например, с применением нескольких электронных пучков. пронизывающих отдельные волноводы, образующих вместе замкнутую систему в виде многоугольника или с применением закмнутого, например зволяет значитем увеличенияЛ 9 118194 тороидального, волновода с однократным или многократным использованием электронного пучка, необходимая...

Номер патента: 118192

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: G01S 3/04, H01H 43/00

Метки: коммутации, нескольких, несущих, одновременной, различных, токи, цепей, частот, электрических

...передающих токи различных частот, требуют применения большого количества коммутаторов,Сущность изобретения заключается в присоединении электрических цепей к общему коммутатору через фильтры, которые пропускают только токи этих цепей и запирают при этом токи других цепей, что позволяет, применение минимального количества коммутаторов,На чертеже изображена одна из возможных схем предложенного у стройства.Устройство состоит из конденсаторов8, 9, 10, 11, 12 и 13; реле 14; приемника 1ка 17.Работает устройство следующим образом.Сигналы УВЧ, генерируемые передатчиком 17, через конденсатор 1, коммутатор 18 и конденсатор 2 поступают на передающую антенну. Отраженные сигналы, улавливаемые приемной антенной, через конденсатор 3, коммутатор 19...

Номер патента: 118190

Опубликовано: 01.01.1958

Авторы: Лауфер, Тетельбаум

МПК: G01S 7/06

Метки: индикаторное, радиолокационное

...При этом сигналы для образования светящегося крестика введены в цепи конденсаторов последовательно с ними,На чертеже изображена схема предложенного устройства.Отраженные импульсы, поступающие с выхода приемника через коммутатор, подаются на отклоняющие пластины трубки через потенциометры 1, 2, 3 и 4. Все потенциометры имеют общую точку, соединенную по видеочастоте с приемником,Напряжения с потенциометров при помощи движков подаются на отклоняющие пластины трубки через конденсаторы 5 и б, Движки позволяют ретулировать напряжение поступающих на трубку отраженных импульсов, с целью устранения ассиметрии в индикаторной диаграмме, Переходные емкости 7 и 8 одновременно являются зарядными и разрядными конденсаторами в схеме развертки луча...

Номер патента: 118189

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: H03B 5/04

Метки: анодных, импульсами, кратковременными, питания, радиопередатчика, цепей

...1 заряжаются от трансформатора 2 через лампу 3 передатчика и сопротивления 4 и 5. В требуемый момент вызывается пробой разрядников 6 и 7; при этом на аноде лампы передатчика воз. никает требуемое для работы анодное напряжение.С целью получения высокого диодного напряжения при низковольтном силовом трансформаторе, может быть применен трансформатор в разрядной цепи, В этом случае трансформатор повысит до требуемой величины напряжение, создаваемое разрядом, и на анод лампы будет подано напряжение требуемой величины.Применение трансформатора в разрядной цепи позволяет заменить высоковольтный трансформатор низковольтным и высоковольтные конденсаторы низковольтными, Кроме того, при этом анод лампы и другие цепи находятся под высоким...

Номер патента: 118187

Опубликовано: 01.01.1958

Авторы: Катаев, Тетельбаум

МПК: H04B 1/10

Метки: изменения, кратковременного, приемника, радиолокационной, станции, супергетеродинного, чувствительности

...на первый гетеродин приемника для борьбы с оглушением приемника известен.Предлагаемый способ отличается от известных тем, что в нем для гашения чувствительности приемника подводится специальный модули рующий импульс электрического напряжения соответствующего знака,воздействующего на частоту колебаний гетеродина, например, путем расстройки колебательного контура последнего с помощью реактивной лампы, на электроды которой подается управляющий импульс. Реактивпая лампа связывается с контуром гетеродина таким образом, что собственная частота гетеродина, а тем самым и настройка находятся в зависимости от напряжения, подводимого к реактивной лампе. Получается значительное ослабление нестационарных процессов и достаточно быстрое восстановление...

Номер патента: 118188

Опубликовано: 01.01.1958

Авторы: Катаев, Тетельбаум

МПК: G01S 5/02, H03G 3/28

Метки: радиолокационных, радиоприемник, установок

...последнего, изменяют во времфазе и подаются на реактивную лампу, включенную параллельтуру гетеродина, для изменения настройки приемника. льсного ьности. ной ре альних и, прощая ы, ре и по о кон Известны радиоприемники для радиолокационных установок с автоматической регулировкой чувствительности; недостатком их являет. ся то, что они не обеспечивают одновременную чувствительность для двух и большего числа объектов, находящихся на разных расстояниях от радиоприемника. Чувствительность радиоприемника почти целиком будет определяться тем сигналом, который имеет наибольшую величину, и оператор, пользующийся радиолокатором, не может обнаружить местонахождение объекта, который имеет сигнал меньшей величины.Предлагаемый приемник не имеет этого...

Номер патента: 118186

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: G01S 13/02, H03G 3/28

Метки: радиолокационных, радиоприемник, станций

...удаленных объектов.Предлагаемый радиоприемник облегчает наблюдение близких объектов и повышает точность определения нх положения и повышает отношение уровня полезных сигналов к уровню помех при наблюдении удаленных предметов. Автоматическая регулировка ширины полосы пропускаемых частот сделана зависимой от расстояния до объекта так, что при наблюдении близких объектов ширина полосы получается допустимо максимальной, а при наблюдении удаленных объектов - допустимо минимальной. Автоматическое управление полосой частот обеспечивается подачей на сетки специальных периодов, которыми шунтированы контура промежуточной частоты, периодических электрических импульсов специальной формы. Предмет изобрет Я кационных с лью облегчен определения ня...

Номер патента: 113100

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: H03B 9/02

Метки: генераторы, генерации, колебаний, сверхвысокочастотных

...колебаний (фиг. 5), выполненный в виде волновода 1 круглого, прямоугольного или иного сечения, помещенного в продольное магнитное поле. Магнитное поле создается соленоидом 2. В волновод под углом к его оси вводится один или несколько электронных пучков 3, формируемых электронными пушками 4 и б. Предварительно ускоренные электронные пучки движутся в волноводе по винтовым траекториям и отдают энергию электромагнитной волне, фазовая скорость которой приблизительно равна фазовой скорости последовательности электронов.е) Генератор сверхвысокочастотных колебаний (фиг. 6), выполненный в виде металлической трубы 1, внутри которой параллельно ее оси помещены два металлических стержня 2, находящиеся под положительным потенциалом...

Номер патента: 104759

Опубликовано: 01.01.1956

Авторы: Клегг, Лещинский, Тетельбаум, Тюрин

МПК: B24B 57/02

Метки: крокусной, питатель, суспензии

...и воздухопровода 9.Внутри питатсля находится в свободно плав:цо 1 исм состоянии поплавок 10, цсущий 1 гглу 11 с рсзиноым наконечником 12, которь 1 ми чаСтцеНО 11 ЛИ ПО,И 10 СТЫО ЦСРЕКРЬ 1111 ЮТ выходное отверстие пробкового крана, чем и достигается регулцровка количества суспсцзш 1, поступаю,цсц в питатель.С:1 ецные диафрагмНные Н 1;ицслц расположены ца различной ысотс корпус 11 питатсля, но ниже в 11 терлицци поплавка. Под цццпслсм укреплен лоток И, цаправлякиций суспензию на полироваль:1 ый станок, Бездействующие нип пел и закрыты резьбовой пробкой 14.Питатель работает следующим образом,Через открытый пробковый краи в питатель непрерывно поступает суспензия. Поплавок автоматически поддерживает высоту столба суспензии в питателе...

Номер патента: 81241

Опубликовано: 01.01.1949

Автор: Тетельбаум

МПК: G01B 7/16

Метки: поддержания, постоянства, сопротивления, тензодатчика, чувствительности

...ЦЕГО Я ПР 5 - ь, ПС СТОЧИИК 1 ПОС(05 ИПОГО ТОК (Ц)СЛЬ РС Л 1 РО 3 ЯПИ 5 ВСТБИ С Пи(СТЦ И)ОцзОДТСЯ ПРИ ПОХ 10:.1. ГХ ОЛ Ь Хст Р С 13 ИССТ 05 И 1 НОГО ТО К Я, И 3 КТОП 11 Х 0;1 И П 301 1 т. СТ РП.,1 ССТ И(;Р:ЯГ 1 НГЮ ГИНЕ 151) Ю ШКЯЛУ, Г)5:,ИРБЯИУО В ОТНОСИТЕ,ЬИХ ЕДИ 5 ПЦ(Х ИЯГРЯЖЕИИ 51, Я ДРУГОЙ ВОЛЬТМ(Р- К 31,)ЯТИиУ 0 1 ЦКЯ У. 1 я( Х С)ПаОХ, .цКЯ;1 Ы 130 ЛЬ МСТРОВ раЗГ 1)я ) И)0 ЯИ 11., у 151 поддср)к(ия иостОЕПстя ч)стител Ности схемы треб "(тс 5у Г 1 ИШЬ, ЧТООЫ СТ)Е;КГ )ОЛЬГ".ЕГ)013 ОЫЛИ )Стано 3;ЕИЫ НЯ СГЦ 10 ИЯ.ИБХ ;СЛСЕ 15 к 1 И(ЯЛ. аТО И ДОСТИГЯЕТСЯ )ЕГ;И)01(ои Нап)5 ЖСПИ 1 ИИТ,1 1151 П 1) и по) ОШП иотсицЕомера д.Непри)ер, если в начале работы измерительной схемы стрелки обо. х Ольтмстроири;по)опи иотеициомстра) стеНолены ия...

Номер патента: 81208

Опубликовано: 01.01.1949

Авторы: Тетельбаум, Холмский

МПК: B60L 5/00

Метки: бесконтактного, высокочастотного, повозок, токоприемник, транспорта

...большая э. д, с., либо индивидуальными выпрямителями для каждой рамки в отдельности.В последнем случае схема соединений выпрямителей между и с тяговым двигателем выполняется так, что обеспечивается не димая их коммутация,Мс 81208 Возможно параллельное соединение выпрямителей, при котором в тяговые двигатели будет поступать ток из той рамки, в которой в данный момент индуктирустся э, д. с. большей амплитуды или последовательное соединение выпрямителей. В этом случае результируюц;ее выпрямленное напр.Ькение будет обусловлено э. д, с., наводимыми во всех рамках.Такой токоприемник обладает универсальностью, выражающейся в том, что данное устройство одинаково пригодно для транспортных установок как с воздушной, так и с подземной тяговой...

Номер патента: 78953

Опубликовано: 01.01.1949

Автор: Тетельбаум

МПК: H01P 1/18, H01P 3/12

Метки: волновод, диафрагмированный

...лттчесттто и раст 10 лОекснттс дополнительных щелей могут быть самымц разнообразцымп..тепстть связи 310111110 измс 11 ять От Отсека к Отсеку ттдОЛ 11 ВолпОВОдя, При этом закоп изменения степени связи в;оль волцоводя может оытт.гвыорап так, что амплитуда осевой состагляющсй остаЕстся цсизмсчптой пли Оудет изменяться по зядаететоъту зят 1011 уЛОеттет оьтть тят 1 ке Осуществлеп волповод с любым произвоныцяч цзмсцеццсм фазовой скопости и амплитуды Оссвой к составлНощей цоля.110 жпо та 1 еке исцоле зовать Дттафрагмттроваттеет 11 ВолпОВОД с дополцитеньпымп связями в замкнутой ця ссоя волцоводпой системс. Такая система долекпя состоять 113 ОдпородцОГО Волцото;я, кое 1 ст 1 оторого СОсдипеп с его началом илп содержит и. о:цотппцыс Волцоводтпие...

Номер патента: 27113

Опубликовано: 31.07.1932

Автор: Тетельбаум

МПК: H03C 1/22

Метки: радиопередатчик

...1 + Р," = 1/,. Если, например, при модуляции амплитуда первой слагающей ы сеточного напряжения меняется, в общем случае, по закону Е. , Яп (х, +;";) то амплитуда второй слагающей о). меняется по закону1 Г"=- Е;Г Яп ( 1+9;) так что 1в , 1 "= 1/,. Соответственно изменяется и анодный ток. Фиг. 2 показьвает в первом приближении, как меняется анодный ток лампы при модуляции по звуковой синусоиде и глубине модуляции 100%. Глубина модуляции для обеих частот одинакова, либо разная, но соответствующая максимальным амплиту. дам .анодного тока; характеристика предполагается прямолинейная,При колебаниях первого рода осью нулевого анодного тока служит сплошная горизонтальная прямая, при колебаниях второго рода этой осью служит, например одна из...

Номер патента: 24542

Опубликовано: 31.12.1931

Автор: Тетельбаум

МПК: A61B 5/02, A63B 21/00

Метки: аппарат, врачебно-гимнастический

...8, На линном плече переме-щается груз С, который может быть закреплен в любом месте рычага, длинноеплечо которого заканчивается площадкой К.На противоположном конце аппараташарнирно укреплены две дугообразныепластинки Д, положение которых регулируется винтом Е и тросом Б, перекинутымчерез ролики э и ц и соединяющим ко-,роткий конец одного рычага с пластинкой,обслуживающей другой рычаг,При опускании короткого конца рычагаи,подъеме, следовательно, длиннбго, трос;идущий от зтого рычага, постепенно вытягивает пластинку Д из-под площадки КЮ. Г. другого рычага, заставляя его длинное плечо упасть, а короткое плечо подняТься в тот момент, когда длинное плечо первого рычага достигнет крайнего верхнего положения и подопрется...
