Сульдимиров

Номер патента: 1729571

Опубликовано: 30.04.1992

Авторы: Ковалев, Леконцев, Семизоров, Сульдимиров

МПК: B02C 2/04

Метки: дробилка, дробления, конусная, мелкого

...10, прикрывающего фартука из транспортерной ленты 4, пылеулавливающего оборудования из группы циклонов 11, рассчитанных на весь циркулируемый объем воздуха, вентилятора 12, возвращающего воздух в воздуховод 13, воздуховодов выброса в атмосферу 15, рукавного фильтра 16 с объемом очистки 10-15 фот обьема рециркулирующего воздуха в системе,Устройство работает следующим образом.10 15 20 25 30 35 40 45 50 55 При. повороте дробящего конуса сектор разгрузки приходится на сектор открытия и увеличенной щели между кожухом и гибким цилиндром, через которую просасывается основная часть воздуха.При этом внешний диаметр цилиндра 2 меньше внутреннего диаметра неподвижного цилиндрического бункера 3 минимум на величину размаха колебаний дробящего...

Номер патента: 1726038

Опубликовано: 15.04.1992

Авторы: Дегтярева, Окользин, Степовая, Сульдимиров

МПК: B02C 23/00

Метки: песка, производства, щебня

...электрически связан с1726038 50 приводами воздуходувки пневмоклассификаторов 23, 24, шибера 20 и сопряженных конвейеров.В процессе работы установки исходная горная масса крупностью, например, до 750 мм подается в бункер 1 и питателем загружается в дробилку 2. Продукт дробления и просыпь из-под питателя подается конвейером 3 в грохот 4. Отсев с грохота фракции 0-10 мм штабелером 7 отгружается на склад, а фракция до 200 мм конвейером 6 подается в дробилку 5, откуда фракция до 90 мм просыпается на конвейер 8 и далее конвейером 10 передается в грохот 11, С верхнего сита его конвейером 12 через бункер (склад) 13 и далее конвейером 14 материал направляется в дробилку 9. С нижнего сита грохота 11 материал конвейером подается на склад, а...

Номер патента: 1651996

Опубликовано: 30.05.1991

Авторы: Барабин, Ковалев, Семизоров, Сульдимиров

МПК: B07B 4/08

Метки: грохот

...и разделяемый материал проходит большое количество перечисток,После сит 2 часть материала попадаетна полотно 4, под действием вибрации съезжает к краю полотна, падает на приемную 5площадку 5, продувается отсасываемымвоздухом со скоростью, значительно превышающей скорость транспортирования всех(при повышенной загрязненности и влажности материала) или значительной части частиц (при сухом, легко разделяемомматериале). Пылевоздушный поток двигается по каналу 6 прохода воздуха, расслаивается под действием сил гравитации,Крупные частицы движутся ниже и ножом 9 15отсекают от мелких частиц, а последние через канал 6 попадают в полость между пневмоклассифицирующей решеткой 3 икожухом грохота, где иэ пылевоздушнойсмеси выпадают средние...

Номер патента: 1599134

Опубликовано: 15.10.1990

Авторы: Дмитриева, Ковалев, Петров, Семизоров, Сульдимиров

МПК: B07B 15/00, B07B 4/00

Метки: обогащения, сыпучих

...плитой 7 аПри ударе происходит очистка материапа от загрязняющих примесей ицследствие разной объемной массы,крупные и твердые частицы отлетаютв бункерО, а боле е ле гки е и мепкиенадаот в бункер 11 через коцтрольнуюсетку 12, Частицы глины, пылевидныеФракции при соприкосновении с влажнойлентой 6 в зоне коцтакта прилипают к 25поверхности ленты. 1 огда же лента по" падает в вдццу 8 с водой, то происходит очистка от налипших примесей очистительным приспособлением 9. Часть пы"ли пылевым вентилятором 13 направляет-ося в аспирационцую систему,Лента может быть упругой иэ прорезиненного бельтицга (трацспортерцаялейта) или составленной иэ звеньеврезиновых или полиуретацовых плит,а также может быть изготовлена из метаплпческих...

Номер патента: 1503896

Опубликовано: 30.08.1989

Авторы: Воронцов, Литвинов, Попова, Семизоров, Сульдимиров

МПК: B07B 7/083, B07B 9/00

Метки: зерен, налипших, частиц, щебня

...опорой 26, в которойразмещен приводной вал 27. 25На нижнем конце вала 2 закреплен приводной шкив 28, укрытый снизукожухом 29 (с тоннелями для клиноременной передачи, которые не показаны), Ниже базовой секции корпуса 3025 закреплена разгрузочная воронка30. В корпусах секций с внешнихсторон закреплены крышки 31, закрывающие окна, выполненные в корпусах11 для осмотра и замены стержней 19.Установка для очистки зерен щебня от налипших загрязняющих частицработает следующим образом.Исходный материал, щебень фракции5-10 мм (или 10-20 мм) с влажностью 40не более 47., не отвечающий требованиям ГОСТа по чистоте зерен (т.е.по содержанию налипших загрязняющихпыпевидных, илистых и глинистых частиц на зернах щебня больше...

Номер патента: 1475735

Опубликовано: 30.04.1989

Авторы: Воронцов, Ковалев, Литвинов, Марков, Семизоров, Сульдимиров

МПК: B07B 11/04

Метки: потока, распределитель, сыпучего

...4, закрепленный над крутонаклонной рабочей поверхностью загрузочного лотка 3, и по ребру пересечения скатов 13 и 14 разделяется на два подпотока. Каждый подпоток материала растекается по площади скатов, имеющих в плане форму трапеции и затем скатывается с нее вниз на крутонаклонную рабочую поверхность загрузочного лотка 3, стоящую ниже - под двухскатным козырьком 4 (фиг. 3), поэтому часть материала следует вниз по лотку 3 под двухскатным козырьком 4, образуя среднюю полосу из-под скатов 13 и 14, при этомчасть зерен из подпотоков пролегает прямо через пазы 15 на рабочую поверхностьзагрузочного лотка 3,Другая часть зерен материала, в зависимости от величины приобретенной энергии,при падении на скаты 13 и 14, скатываетсязначительно...

Номер патента: 1319900

Опубликовано: 30.06.1987

Авторы: Золотарев, Литвинов, Семочкин, Сульдимиров

МПК: B03B 5/00

Метки: нерудных, промывки, строительных

...режущими элементами из твердого сплава. Одновременно за счет принудительного вращения материала по кругу в кольцевой рабочей камере 17 (совместно с диском 9 и лопатками 11) происходит взаимодействие материала с режущими элементами выступов 16 вертикальных кассет 15, что вызывает проворачивание кусков сырья, ворошение и относительное перемещение контактных точек кусков породы (гравия, гали, валунов, кусков глины) относительно друг друга, режущих элементов выступов 16, диска 9, лопаток 11). Это приводит к интенсивному растиранию кусков глины и обтиранию налипшей глины с кусков твердых пород, а наличие кольцевого потока струй воды под высоким напором из коллектора 21 повышает интенсивность этого процесса.Струи воды одновременно...

Номер патента: 1304918

Опубликовано: 23.04.1987

Авторы: Ковалев, Семочкин, Сульдимиров, Хоменко

МПК: B07B 4/02

Метки: воздушный, классификатор

...14 помещен отсос 24 с воздуховодом 25. К цилиндрической части противоположно окнам подведены воздуховоды верхний 26 и нижний 27 с воздухоподводящими направляющими патрубками 28 и 29 продувки классифицируемого материала на сходе с полок. С внешней стороны к основанию патрубка 28 над нижними торцами полок и над зазором между ними и корпусом прикреплены щетки-ерши 30. Для изменения частоты колебаний упругих конусов 6 и 7 с целью повышения эффективности разделения последовательно к электродвигателю 11 подключен регулятор час.оты колебаний упругих конусов 3.Воздушный классификатор работает следующим образом.Исходный материал из загрузочной воронки 2 питателем 3 подается внутрь корпуса 1 на коническую пересыпную полку 4, скатываясь по...

Номер патента: 1297945

Опубликовано: 23.03.1987

Авторы: Кузин, Ларионов, Ларионова, Сульдимиров

МПК: B07B 7/083

Метки: зернистых, очиститель

...втулки 24 (фиг.4) или эксцентриковой втулки 25 (фиг,5) с возможностью скачкообразных радиальных45 4корпус, обращенный вершиной конуса вниз, соосно установленный в. корпусе вершиной вниз конический кожух, разбрасывающий диск с вентиляторным колесом, соосно установленный в корпусе над коническим кожухом, привод вращения, связанный валом с разбрасывающим диском, щетки, концентрично установленные над разбрасывающим диском и обращенные к нему чистящими элементами, загрузочное приспособление, соосно установленное в крышке корпуса над разбрасывающим диском, патрубок для отвода очищенного зернистого материала, сообщенный с вершиной конического кожуха с образованием каналов для связи пространства между стенками корпуса и коническим...

Номер патента: 1297943

Опубликовано: 23.03.1987

Авторы: Агенков, Семочкин, Сульдимиров, Хоменко

МПК: B07B 4/00

...для очистки щетки установлена гребенка 14, а для сбора и отвода материала, попавшего в зону очистки щетки, устройство имеет емкость 15 с течкой 16. Емкость 15 выполнена заодно с короЗО бом. Вал привода 11 расположен на границе перфорированного днища 7 и емкости 15 и соединяет привод 11 со щеткой 9, а привод имеет возможность регулировать частоту вращения щет ки 9.Устройство работает следующим образом.Исходный материал (щебень, гравий) через загрузочное приспособление 3 поступает на перфорированное днище 7, над которым с помощью привода 11 вра.щается щетка 9. Исходный материал под М под действием вибрации и за счетнаклона ПД 7 движется к разгрузочномуприспособлению, Под действием сил импульсного характера М отрывается отПД 7 и...

Номер патента: 1233962

Опубликовано: 30.05.1986

Авторы: Ковалев, Семочкин, Сульдимиров, Хоменко

МПК: B07B 4/04, B07B 4/08

Метки: дробления, отходов, переработки

...пород осу(цествляется следуюцим образом.Исходный магериал крупностью 0 10 мм из бункера 1 поступает в классификационную камеру 2, где ца него действует возлуп(ный поток со скоростью 5,7.-9,5 м/с.При этом из исходного материала вылсляе(С 51 н 14 ь, мука, крупностью ло 1 )1 м, и материал, крупностью свыше 1 мм, цосгупаюший по патрубку 5 во вторую классификацпоннук) камеру 6, в которой на поступак)пий материал, крупностью свыпц.1 мм, лсЙствуст воз)еуп(ныЙ нотокростыо 18 -32 м/с, в результате чего выделяется цсбснь, крупностью 5 - 10 мм, и песок, крупное гьк) 1 5 мм, Отработан)1111 во вгороЙ камере возллх по возлуховолх 9 цаправляегся в первую камеру 2.о 1 ас Ги(е(о материала, составляющие отходы дробления горной поролы. имеют различную...

Номер патента: 1224018

Опубликовано: 15.04.1986

Авторы: Семочкин, Сульдимиров, Хоменко

МПК: B02C 23/14, B07B 9/02

Метки: дробления, отходов, переработки

...собой смесь мелкого щебня и дробленого песка, загрязненныхпылью в количестве 25 и 407, Причемколичество частиц пыли размером менее140 мкм составляет от 15 до 207, адействующими стандартами содержаниеих в щебне допускается до 1, а нпеске до 5 Е.Щебень и песок, полученные иэ отсевов дробления путем грохочения,даже при низкой производительностине отвечают требованиям действующихстандартов на заполнители бетоновпо содержанию пылевидньгх примесей.Цель изобретения - повышение эффективности переработки отсевов засчет более полного их обеспылинанияи снижения энергоемкости работы установки,На чертеже изображена схема предлагаемой установки,Установка содержит циркуляционный воздушный обеспылинатель 1 с внутренним 2 и наружным 3 кожухами,...

Номер патента: 1119744

Опубликовано: 23.10.1984

Авторы: Агенков, Мартынов, Сульдимиров, Хоменко

МПК: B07B 4/08

Метки: воздушный, классификатор

...течки, воздуховод пересыпные полки и патрубок отсоса пыли,снабжен установленными между пересыпны-Юми полками поворотными барабанами с патрубками для подвода воздуха внутрь барабанов, причем рабочая поверхностьбарабанов образована козырькамисо щетками, установленными по всейдлине образующей барабана с зазором для выхода воздуха.На фиг. 1 изображен классификатор,общий вид; на фиг, 2 - барабан, разрез50Воздушный классификатор представляет собой шахтус пересыпнымиполками 2, герметичными загрузочной 3 и разгрузочными 4 - 6 течка"ми, патрубками 7 для подвода воздуха 55во внутрь барабанов и отсасывающимпатрубком 8 пыли, вытяжными насадками 9 и струнными сетками 10В по 44алости шахты между пересыпнымиполками помещены вращающиеся...

Номер патента: 1051312

Опубликовано: 30.10.1983

Авторы: Ливинцев, Сульдимиров, Сульдимирова, Хоменко

МПК: E21F 5/00

Метки: обеспыливающее, перегрузки, пунктов, сыпучих

...через наклонную решетку.Цель изобретения - повышение эфективности обеспыливания перегружаемого материала за счет его рассредот)ч .чия по поверхности днища течкии более равномерного отсоса воздухачерез наклонную решетку,Поставленная цель достигаетсятем, что обеспыливающее устройство,включающее корпус, течку с днищем ис наклонной решеткой, отсасывающий 35патрубок и воздуховод, снабжено воз-духоприемннками, выполненными в видеполых рассекателей пирамидальнойформы с воздухоприемными отверстиямив основании, установленных вершиной 4 Опротив движения материала. При этомвоздухоприемные отверстия сообщенывоздуховодом е наклонной решеткой, авоздухоприемники размещены на днищетечки выше наклонной решетки,На Фиг. 1 изображена общая...

Номер патента: 973192

Опубликовано: 15.11.1982

Авторы: Карина, Ливенцев, Сульдимиров, Хоменко

МПК: B07B 4/08

Метки: классификатор, разделения

...качество разделения может бытьобеспечено перемещением в горизонтальном направлении пространственных решеток, При необходимости максимальноговыделения мелких классов пространственные решетки 5 и 6 перемешают ближе кразделительным приспособлениям 7 и 8.При необходимости выделение более мелких частиц пространственные решеткиследует переместить дальше от разделительных сеток,Формула изобретения Классификатор для разделения материалов, включающий корпус, загрузочную и разгрузочные течки, приспособления дпя подачи воздуха, отсасываюший потру. бок для воздуха и разделительные приспособления, о т л и ч а ю ш и й с я 33тем, что, с целью повышения качества разделения, приспособления для подачи воздуха выполнены в виде установленных с...

Номер патента: 963576

Опубликовано: 07.10.1982

Авторы: Сульдимиров, Хаменко

МПК: B07B 4/04

Метки: воздушный, зернистых, классификатор

...установлен защитный козырек 1013 и распределитель материала 14.Для повышения эффективности отделения пыли, налипшей на крупных частицах материала, рабочая поверхностьупругих пластин 11 и 12 снабжена иглами 15.Наилучшее диспергирование материала обеспечйвается при значении угла , образованного осью, проходящей через приводной вал, и каждымиз двух валов, от 20 до 170Призначении угла Р20 ф классифицируемый материал не будет задерживатьсяна поверхности упругих пластин ипоэтому не будет отбрасыват ся ими,т.е, разрыхление потока не произойдет, При значении угла )Ъ) 170 т,е.когда упругие пластины примут почтигоризонтальное положение произойдетзавал пластин, так как подбрасываемый ими материал будет вновь падать 30на поверхность пластины,...

Номер патента: 955987

Опубликовано: 07.09.1982

Авторы: Горелова, Лазебная, Ливенцев, Сульдимиров

МПК: B01D 45/00

Метки: инерционный, пылеконцентратор

...воздуха 5 с выхлопными патрубками б. В местах перегиба воздухоочистительного канала 2 установлены жалюзийные решетки 7, соединяющие канал 2 с коллектором запыленного воздуха 5,Канал 2 имеет уменьшающееся по длине поперечные сечение и уменьшающийся радиус перегиба.Пылеконцентратор работает следУ- ющим образом.Во входной патрубок 3 воздухоочистительного канала 2 подаетсй запыленный поток воздуха, содержащий полидисперсную пыль. При повороте 5 воздушного потока в месте перегиба воэдухоочистительного канала на пылевые частицы действуют центробежные силы, в результате пыль концентрируется в пристенном слое и через 1 О жалюэийные решетки 7 с небольшим объемом воздуха попадает в коллек" тор 5.По ходу движения очищаемого газа диаметр...

Номер патента: 944681

Опубликовано: 23.07.1982

Авторы: Сульдимиров, Хоменко

МПК: B07B 4/08

Метки: зернистых, классификатор, пневматический

...аспирационного 6 и распределительного 7 коллекторов.Шахта 3 установлена на горизонтальной камере 4 над всасывающим патрубком5 и имеет разделительные полки 8, закрепленные на валах упругой ленты, приточные9 и вытяжные 10 патрубки.Горизонтальная камера 4 стенкой 11 разделена на два отсека для крупного продукта 12 и мелкого продукта 13.К отсеку мелкого продукта 13 горизонтальной камеры 4 примыкает распределительный коллектор 7, имеющий воздуховоды 14, соединенные с приточными патрубками 9 вертикальной шахты.Воздуховоды 14 имеют регулирующиедроссели 15,Пневмоклассификатор работает следующим образом.Аспирационный коллектор 6 через пылеуловитель подключается к вентилятору. Приэтом через всасывающий патрубок 5 горизонтальной камеры 4 поступает...

Номер патента: 933129

Опубликовано: 07.06.1982

Авторы: Мосин, Сульдимиров, Сульдимирова, Хоменко

МПК: B07B 7/083

Метки: зернистых, очиститель

...через кольцевой отсасывающий воздуховод 8., а через кольцевой всасывающий воздуховод 7 осуществляется подсос свежего воздуха.Нри необходимости через всасывающий воздуховод 7 возможна подача горячего воздуха.Применение очистителя зернистых материалов позволит повысить качество очистки. 1, Очиститель зернистых материалов,включающий внешний и внутренний конусы, загрузочное приспособление, приемники выделенных фракций, разбрасываю-,щую тарелку, установленный над нейвращающийся диск с вентиляторным колесом, воздуховоды и привод, о т л ич а ю щ и й с я тем, что, с целью повышения качества очистки, он снабженкольцевыми щетками, установленными наразбрасывающей тарелке и диске соосноим.2. Очиститель по п. 1, о т л и ч аю щ и й с я тем, что...

Номер патента: 931601

Опубликовано: 30.05.1982

Авторы: Ковтун, Ливенцев, Сульдимиров, Хоменко

МПК: B65G 11/00

Метки: герметизирующая, пневмоклассификатора, течка

...р ующая течка пневржащая корпус пряовышение надежвышения герметицель достигается тем, что гермеая течка снабжена эластичнымиустановленными с противопоторон корпуса параллельно друг на каждого из которых больше ширины течки.того, эластичные фартуки выполезными.г. 1 изображена схема действия ических сил на эластичные фартизирующей течки; на фиг. 2 разом.находитсяв камерепод собстнаходится Когдав нерабоче20равно атмвенным вов раскрытКогдася в рабоч находит- зреженизации. Данная тизирующ фартуками ложных с друга, дли половины Кроме иены рвзр На фи аэродинам туки гермеаботает следующим обпневмоклассификаторм состоянии и давленисферному Р фартукиом расходятся и течкам состоянии (фиг. 1).же пневмоклассификатоем состоянии, т.е. под рем, то в...

Номер патента: 902816

Опубликовано: 07.02.1982

Авторы: Петерсон, Сульдимиров, Хоменко

МПК: B02C 13/288

Метки: горных, дробленых, пород, разделения

...устройством в виде щели, 4 ОУстановка состоит из воздуховода1 равномерного всасывания или нагнетания, изогнутого в виде цилиндрической или конической спирали, на вогнутой стороне которого имеются дутьевые устройства 2, направленные коси спирали. Под воздуховодом располагаются бункер 3 для зерен пластинчатой формы и бункер 4 для зерен кубической формы, а под воздуховодом - зОпитающая течка для подачи исходныхматериалов 5 с выпускным отверстием6.(см. фиг, 2 и 3).Спиральная форма воздуховода обеспечивает такое расположение дутьевых устройств, при котором смежныеотверстия оказываются смещенными относительно друг друга по высоте. Установка по конструктивному варианту (см, фиг, 4 и 5) состоит изплоского воздуховода 1 равномерноговсасывания...

Номер патента: 882656

Опубликовано: 23.11.1981

Авторы: Жильцова, Корабельников, Лазебная, Сизов, Сульдимиров, Хоменко

МПК: B07B 4/08

Метки: воздушный, классификатор

...жалюзийной решетки,В горизонтальной камере классификации установлен приточный насадок 15 илопастной отсекатель 16 для регулирования границы разделения.В вертикальной стенке 2 имеется окно 17, ширина которого регулируется задвижкой 18.Конструкции цилиндрических диспер. гирующих роторов 1 и 12 отличаются только размерами.Каждый ротор имеет (фиг. 2 и 3) опорные диски 19, между которыми на несущих стержнях 20 установлены промежуточные кольца 21, Между опорными дисками 9 по двум или нескольким концентрическим окружностям по периферии плоскопараллельньх колец 21 натянуты струны 22 из эласти нс материала.,инин, соелиняюцие концы натянуты с струн, образуют ломаную линию (на фиг. 3 обозначена пунктиром). Расстояние а между двумя струнами...

Номер патента: 829210

Опубликовано: 15.05.1981

Авторы: Сульдимиров, Хоменко

МПК: B07B 7/01

Метки: зернистых, обеспыливания

...ультразвуковом диапазоне,.Способ осуществляется в классифкационной камересепаратора рециркуляционного типав которой устанавливают генераторызвуковых или ультразвуковых волнв прецелах 200 - 100 кГц (5 .Недостатком этого способа является неполное отделение пылевыхчастиц от зернистого материала,так как время пребывания частицыматериала В ультрд.звуковом полесепаратора незначительно, с другойстороны увеличение Времени пребывания частиц очищаемого материалав звуковом или ультразвуковом полерезко снижает производительностьоборудования,ель изобретения - пОВышение эффективности очистки зерен от налипших пылевых частиц.Пель достигается тем, что в процессе разделения материала в восходящем воздушном потоке на очищаемый материал дополнительно...

Номер патента: 581974

Опубликовано: 30.11.1977

Авторы: Корабельников, Письяуков, Сорокин, Сульдимиров

МПК: B01D 45/06

Метки: газов, фильтр

...13 с соплами 14 для подачи сжатого воздуха; привод 15 устройства регенерации; трубопроводов 1 б, соединяющих камеры; патрубка 17 для подачи запыленного воздуха; пат 0 рубка 18 для вывода очищенного воздуха;бункера 19 со шлюзовым затвором 20 и отводящими трубопроводами 21 с фильтрующими крышками 22, выполненными из пористогоматериала, и клапанами 23,5 Работает фильтр для очистки газа от пылиследующим образом.Зпыленный газ по патрубку 17 для подачизапыленного воздуха подается в фильтрующую камеру 3 первой стадии очистки, прохо 0 дит по лабиринтам, образованным фильтру583ющими элементами 10, и по трубопроводу 16 поступает на вторую стадию очистки. Очищенный воздух отводится по патрубку 18. Для поддержания в фильтрующих камерах постоянного...

Номер патента: 404519

Опубликовано: 01.01.1973

Авторы: Вител, Калинин, Климовский, Корабельников, Сульдимиров

МПК: B07B 1/20, B07B 4/08

Метки: классификаторапцп, пневматический

...воздуха устремляются к центру и через отверстие в верхнем диске 5 поступают в выходную улитку 3. Регулирование режима классификации осуществляется измене нием расхода воздуха, поступающего черезрасположенный в цилиндрической части корпуса тангенциальный патрубок с шиберной задвижкой и сменой промежуточного диска 7 на другие, имеющие разные диаметры. етение относится ккодисперсных матеррименение в промьматериалов и другияйства.тны пневматическиеделения тонкодиспещие корпус, входнотку и ротор,классификаторырсных материалов, й насадок, выходповышен Целью изобретения точности разделения. Это достигается тем виде трех параллельн зором дисков, причем ки выполнены с отвер ми соответственно у в ного насадка.ляет ор выполнен в оженных с...

Номер патента: 351581

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Гидромеханизации, Климовский, Корабельников, Сорокин, Сульдимиров

МПК: B02C 13/288

Метки: аспирадионное, дробилок

...полка 7. Боковые плоскости камеры Б образованы наклонными направляющими полка. ми 8 и ступенчато расположенными наклонными полками 9, между которыми име 1 отся щелавые отверстия. Укрытие соединяется с транспортериой лентой Ю уплотняющими резиновыми фартуками 11.Укрытие работает следующим образом.Раздробленный материал вместе с неравномерным воздушным потоком, нагнетаемым движущимися элементами дрэбильного аппарата, пост) пает в верхнюю часть укрытия, где образует на полках 2 в верхней плоскости аспирационного,кожуха 3 направляющие конусы 5, Затем, стекая вдол соковых поверхностей ооразовавшихся конусов, маге- риал в пылевоздушном потоке поступает в верхнюю камеру А, где,пылсвоздушный поток отсасывается аспирационным кожухом 3.Далее...

Номер патента: 345983

Опубликовано: 01.01.1972

Авторы: Калинин, Климовский, Корабельников, Смилдзиньш, Соболев, Сорокин, Сульдимиров

МПК: B07B 7/086

Метки: 345983

...вертикального перемещения. асположеки 3, выобсчайки вертикальическоц с у стройств цилиндр псремсщ ьс Изобретение относится к технике мелкодисперсных пылевидных ма может найти применение в немета химической, цементной и других промышленности,Известен сепаратор, содержащи камеру, установленный внутри нее входными и выходными патрубка подвода аэросмсси, расположенну улитку подвода воздуха с регулир ройством и разгрузочный бункер продукта. Цель изобретения - повысить ность процесса разделения.ном направлении. Боковые стенки улиток выполнены наклонными с целью предупреждения осаждения сепарируемого материала.Исходный материал в виде аэрозоля подводится в улитку и в виде закрученного потока распространяется в рабочей камере 1. Мелкие...

Номер патента: 343721

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Гидромеханизации, Климовский, Корабельников, Сорокин, Сульдимиров

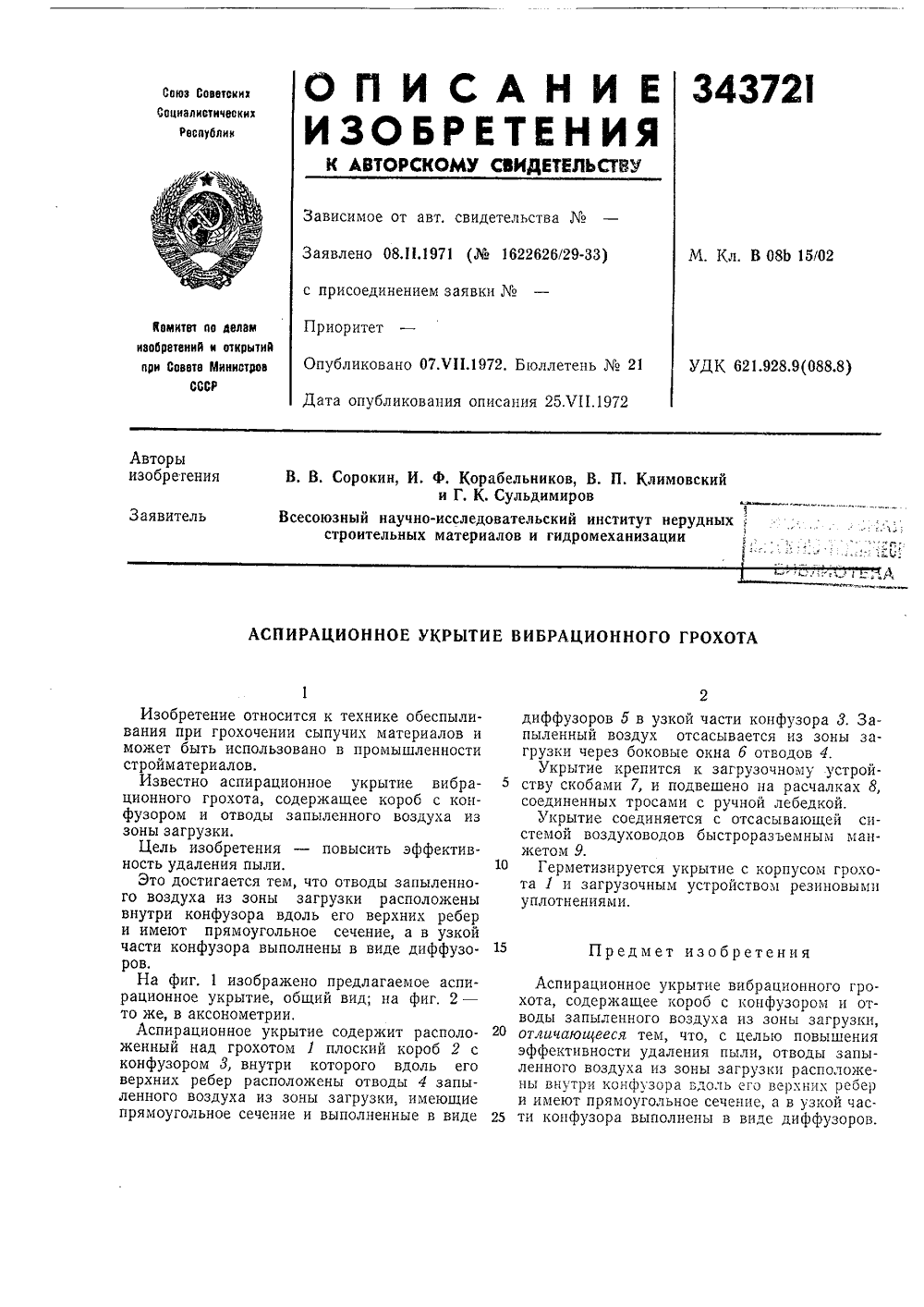

МПК: B08B 15/02

Метки: 343721

...вибрационного грохота, содержащее короб с конфузором и отводы запыленного воздуха из зоны загрузки.Цель изобретения - повысить эффективность удаления пыли,Это достигается тем, что отводы запыленного воздуха из зоны загрузки расположены внутри конфузора вдоль его верхних ребер и имеют прямоугольное сечение, а в узкой части конфузора выполнены в виде диффузоров.На фиг. 1 изображено предлагаемое аспирационное укрытие, общий вид; на фиг, 2 - то же, в аксонометрии.Аспирационное укрытие содержит расположенный над грохотом 1 плоский короб 2 с конфузором 8, внутри которого вдоль его верхних ребер расположены отводы 4 запыленного воздуха из зоны загрузки, имеющие прямоугольное сечение и выполненные в виде диффузоров Б в узкой части конфузора...
