Формирователь сигналов для маскирования информации на экране электронно-лучевой трубки

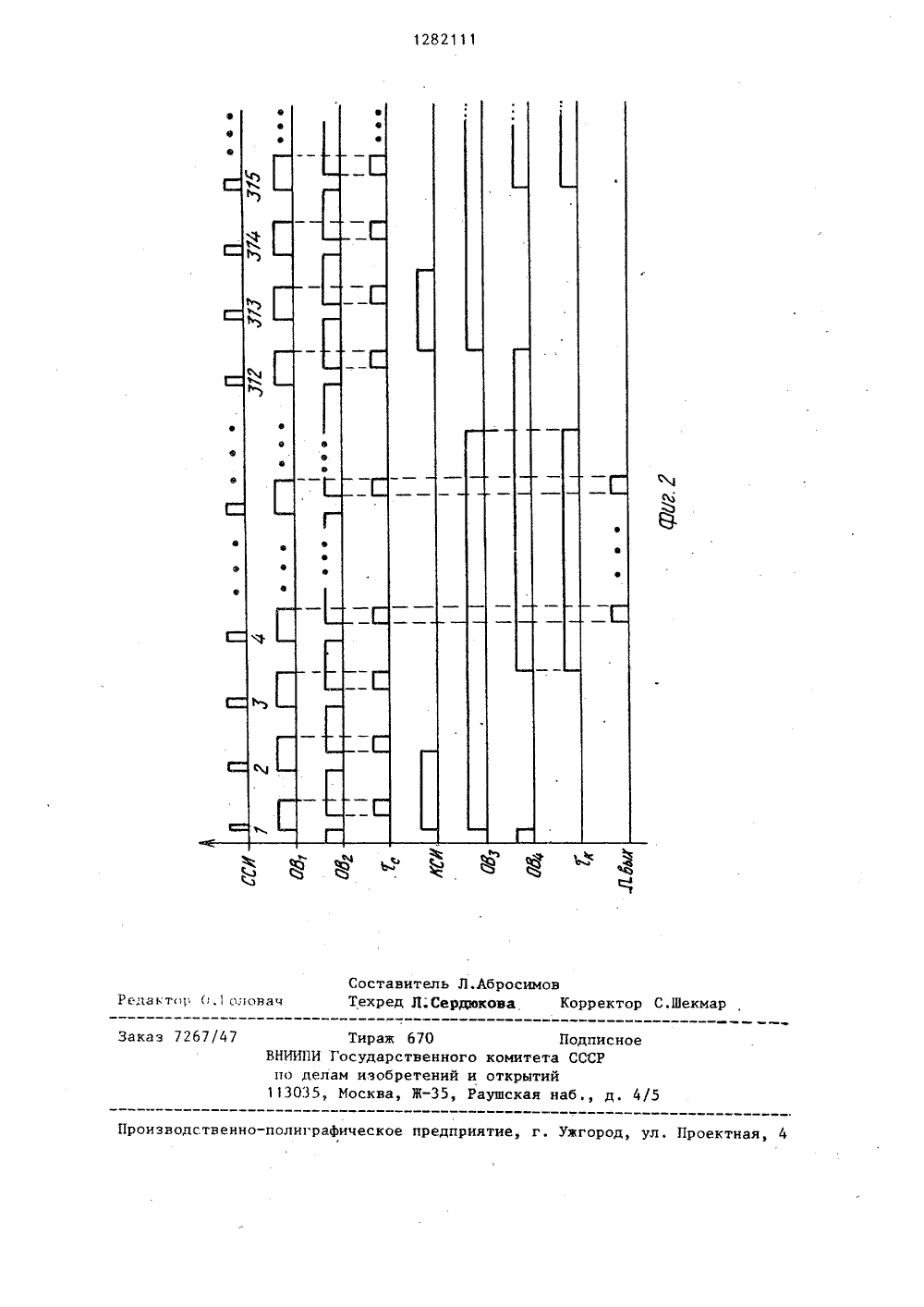

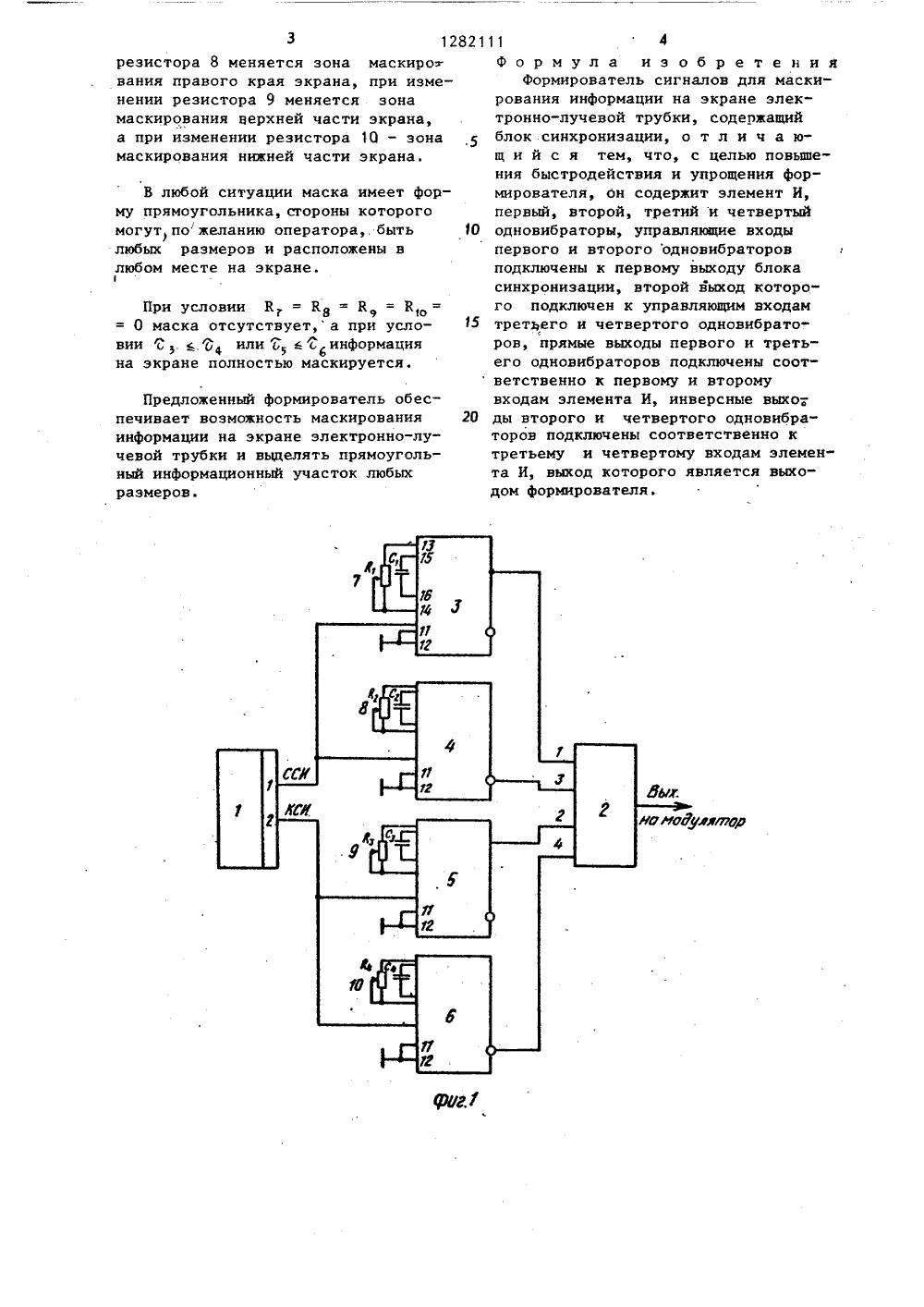

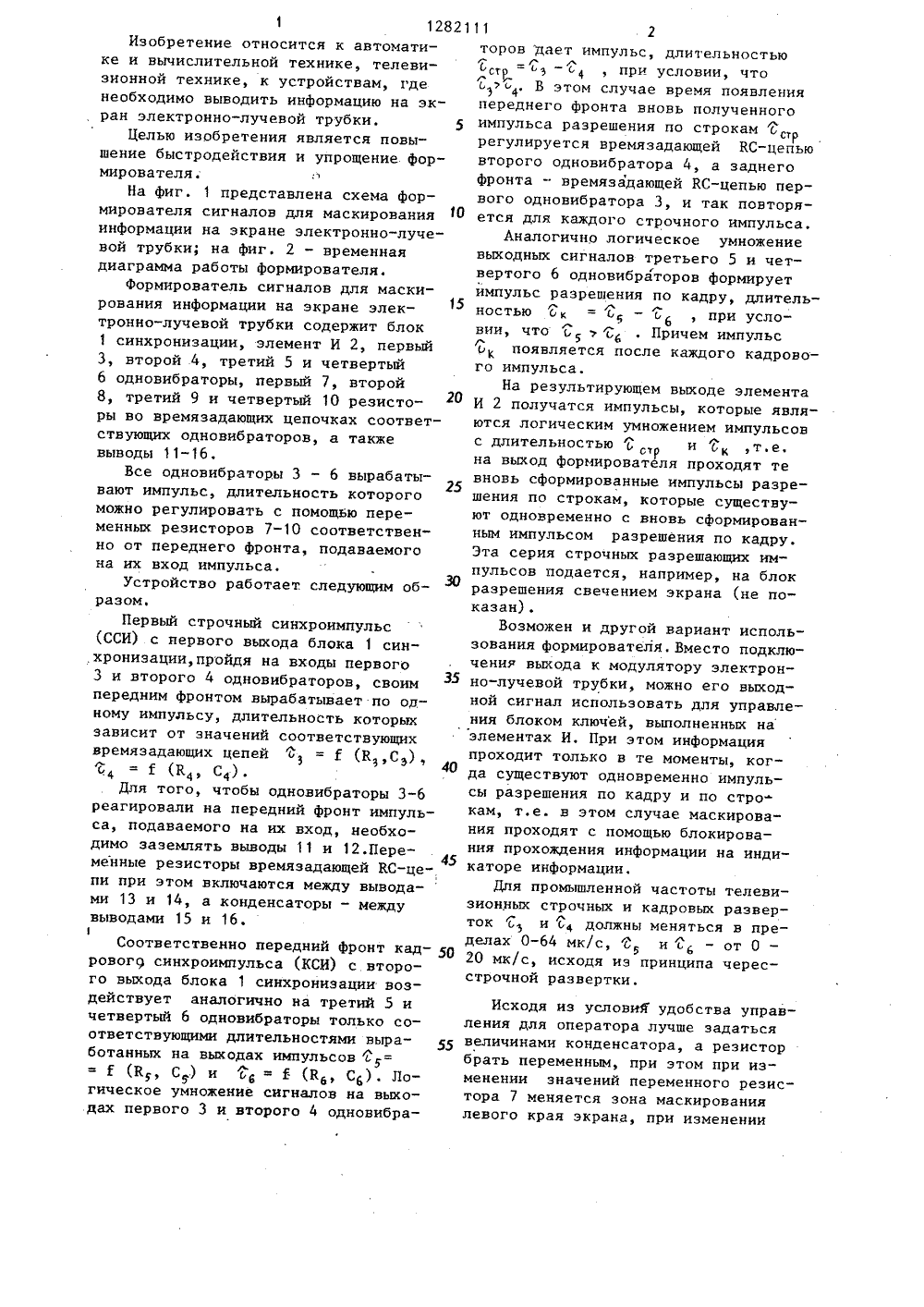

(46) 07.01.87. Бюл, у (72) В.М,Еркомаишвили ли И.С шв 3) 621.327.11(088.8)6) Патент ФРГ В 2108801,42 ш 15/20, опублик.Гуглин И.Н, Элементарныйлевизионных изображений.тское радио, 1979, с. 12 69.синтез- М.: Со, рис.4. ани ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) ФОРМИРОВАТЕЛЬ СИГНАЛОВ ДЛЯ МАКИРОВАНИЯ ИНФОРМАЦИИ НА ЭКРАНЕ ЭЛТРОННО-ЛУЧЕВОЙ ТРУБКИ(57) Изобретение относится к областиавтоматики и вычислительной техники,к устройствам, где необходимо выводить информацию на экран электроннолучевой трубки. Целью изобретенияявляется повышение быстродействия иупрощение устройства, Поставленная задача решается использованием четыреходновибраторов и элемента И,Одновибраторыподключенные к строчным синхроимпульсам,обеспечивают формирование боковых границ зоны маскирования,а одновибраторы,псдключенные к кадровым синхроимпульсам,обеспечивают формирование верхней и нижней зон маски55 Изобретение относится к автоматике и вычислительной технике, телевизионной технике, к устройствам, гденеобходимо выводить информацию на экран электронно-лучевой трубки.Целью изобретения является повышение быстродействия и упрощение формирователя.На фиг. 1 представлена схема формирователя сигналов для маскированияинформации на экране электронно-лучевой трубки; на фиг, 2 - временнаядиаграмма работы формирователя.Формирователь сигналов для маскирования информации на экране электронно-лучевой трубки содержит блок1 синхронизации, элемент И 2, первый3, второй 4, третий 5 и четвертый6 одновибраторы, первый 7, второй8, третий 9 и четвертый 10 резисторы во времязадающих цепочках соответствующих одновибраторов, а такжевыводы 11-16.Все одновибраторы 3 - 6 вырабатывают импульс, длительность которогоможно регулировать с помощью переменных резисторов 7-10 соответственно от переднего фронта, подаваемогона их вход импульса,Устройство работает. следующим образом.Первый строчный синхроимпульс(ССИ) с первого выхода блока 1 син,хронизации,пройдя на входы первого3 и второго 4 одновибраторов, своимпередним фронтом вырабатывает по одному импульсу, длительность которыхзависит от значений соответствующихвремязадающих цепей 1 = Г (К,Сз),(К 4 СФ)Для того, чтобы одновибраторы 3-6реагировали на передний фронт импульса, подаваемого на их вход, необходимо заземлять выводы 11 и 12.Переменные резисторы времязадающей КС-цепи при этом включаются между выводами 13 и 14, а конденсаторы - междувыводами 15 и 16. Соответственно передний фронт кадрового синхроимпульса (КСИ) с второго выхода блока 1 синхронизации воздействует аналогично на третий 5 и четвертый 6 одновибраторы только соответствующими длительностями выработанных на вьиодах импульсов = = Г (К С) и ь 6 = К (Кб, Сб). Логическое умножение сигналов на выходах первого 3 и второго 4 одновибраторов дает импульс, длительностьюлсг4при условии чтоь. В этом случае время появленияпереднего фронта вновь полученного5 импульса разрешения по строкам с,регулируется времязадающей КС-цепьювторого одновибратора 4, а заднегофронта - времязадающей КС-цепью первого одновибратора 3, и так повторя 10 ется для каждого строчного импульса.Аналогично логическое умножениевыходных сигналов третьего 5 и четвертого 6 одновибраторов формируетимпульс разрешения по кадру, длитель 15ностью о- ь ь , при услог гвии, что , . т С . Причем импульср появляется после каждого кадрового импульса,На результирующем выходе элементаИ 2 получатся импульсы, которые являются логическим умножением импульсовс длительностью, и,т.е,на выход формирователя проходят тевновь сформированные импульсы разрешения по строкам, которые существуют одновременно с вновь сформированным импульсом разрешения по кадру.Эта серия строчных разрешающих импульсов подается, например, на блокразрешения свечением экрана (не показан).Возможен и другой вариант использования формирователя. Вместо подключения выхода к модулятору электронЗ 5 но-лучевой трубки, можно его выходной сигнал использовать для управления блоком ключей, выполненных наэлементах И, При этом информацияпроходит только в те моменты, ког 40 да существуют одновременно импульсы разрешения по кадру и по строкам, т.е. в этом случае маскирования проходят с помощью блокирования прохождения информации на инди 5 каторе информации,Для промышленной частоты телевизионных строчных и кадровых разверток ь и с должны меняться в пределах 0-64 мк/с,и с - от 020 мк/с, исходя из принципа чересстрочной развертки. Исходя из условия удобства управления для оператора лучше задаться величинами конденсатора, а резистор брать переменным, при этом при изменении значений переменного резистора 7 меняется зона маскирования левого края экрана, при изменении3 12821 резистора 8 меняется зона маскиро вания правого края экрана, при изменении резистора 9 меняется зона маскирования верхней части экрана, а при изменении резистора 10 - зона маскирования нижней части экрана. 20 В любой ситуации маска имеет форму прямоугольника, стороны которого могут пожеланию оператора,. быть 10 любых размеров и расположены влюбом месте на экране.1 При условии Кг = Ка = К = К,о = = О маска отсутствует,а при условии ь с 3, илис информация на экране полностью маскируется. Предложенный формирователь обеспечивает возможность маскирования информации на экране электронно-лучевой трубки и выделять прямоугольный информационный участок любых размеров. 11 4Формула изобретенияФормирователь сигналов для маскирования информации на экране электронно-лучевой трубки, содержащий блок синхронизации, о т л и ч а ющ и й с я тем, что, с целью повышения быстродействия и упрощения формирователя, он содержит элемент И, первый, второй, третий и четвертый одновибраторы, управляющие входы первого и второго одновибраторов подключены к первому выходу блока синхронизации, второй выход которого подключен к управляющим входам третьего и четвертого одновибраторов, прямые выходы первого и третьего одновибраторов подключены соот ветственно к первому и второму входам элемента И, инверсные выход ды второго и четвертого одновибраторов подключены соответственно к третьему и четвертому входам элемента И, выход которого является выходом формирователя.1282111 иснР 4/ 1 ронзводственно-полиграфическое предприятие, г. Ужг У оектная,Редактц. ( . оловаЗаказ 72 б 7/47 оставитель Л.Абросимовехред Л;Сердюкова Корректор С.Шекм Тираж 670 ПоНИИПИ Государственного комитета Спо делам изобретений и открытий13035, Москва, Ж, Раушская наб
