Выносная опора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1569319
Авторы: Вавилин, Величкин, Затямин, Окропиридзе, Спасибкин, Черкасов, Шерстобитов
Текст

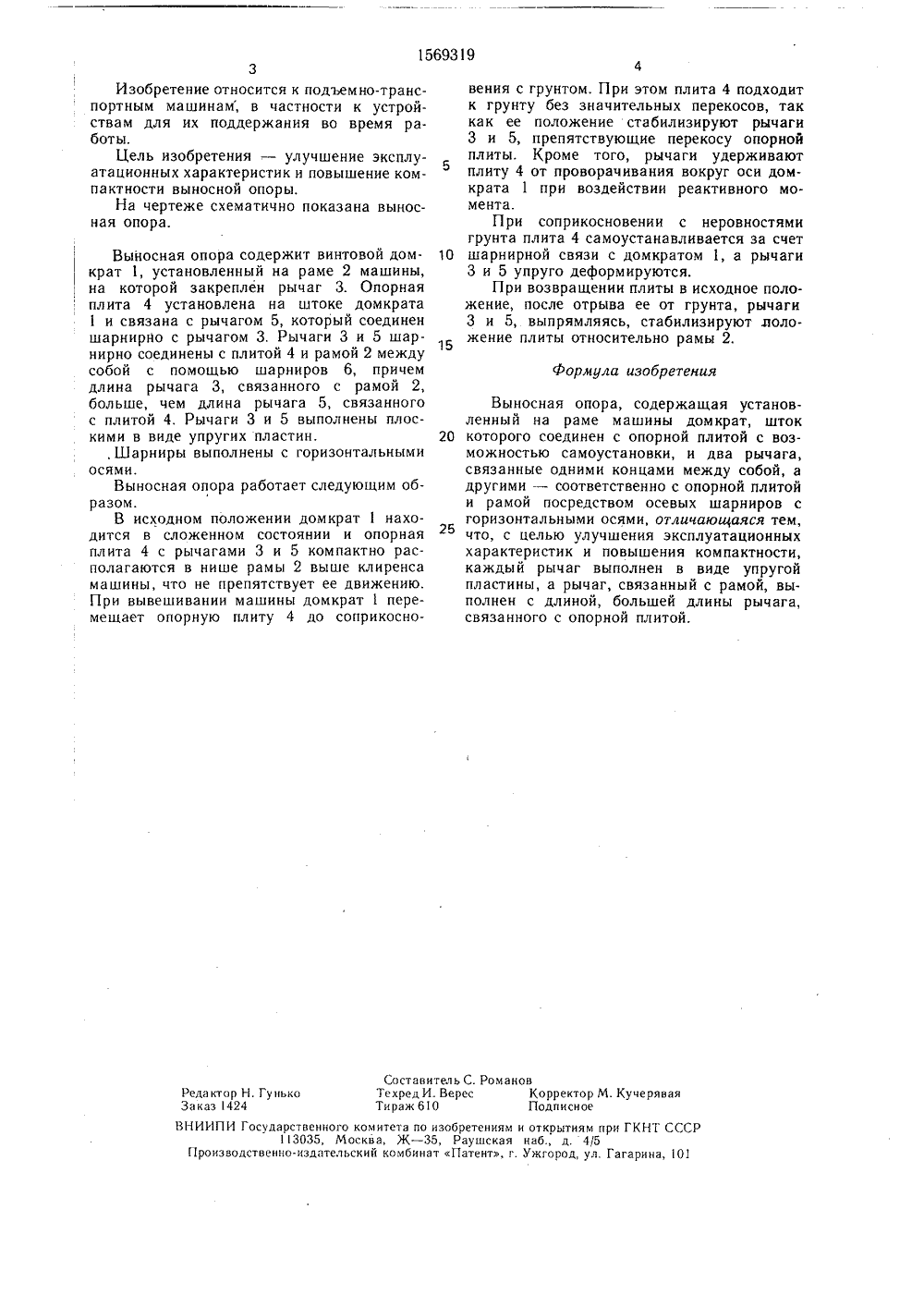

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК А 1 51)5 В 66 С 23/ МИТЕТТКРЫТИЯМ ГОСУДАРСТВЕННЫИПО ИЗОБРЕТЕНИЯМ ИПРИ ГКНТ СССР ИЗОБРЕТВИДЕТЕЛЬСТВ У И ПИСАН ВТОРСКОМУ(57) Изобретение относится к подъемно- транспортным машинам. Цель изобретения - улучшение эксплуатационных характеристик и повышение компактности выносной опоры. Выносная опора содержит винтовой домкрат 1, установленный в раме 2 машины, опорную плиту 4 и рычажную шарнирную связь между рамой и плитой, выполненную в виде плоских упругих пластин, образующих рычаги 3 и 5. 1 ил.1569319 Формула изобретения Составитель С. РомановТехред И. Верес Корректор М. Кучерявая Тираж 610 Подписное Редактор Н. ГунькоЗаказ 1424 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101зИзобретение относится к подъемно-транспортным машинам, в частности к устройствам для их поддержания во время работы.Цель изобретения - улучшение эксплуатационных характеристик и повышение ком 5 пактности выносной опоры.На чертеже схематично показана выносная опора. Выносная опора содержит винтовой домкрат 1, установленный на раме 2 машины,на которой закреплен рычаг 3. Опорнаяплита 4 установлена на штоке домкрата1 и связана с рычагом 5, который соединеншарнирно с рычагом 3. Рычаги 3 и 5 шарнирно соединены с плитой 4 и рамой 2 междусобой с помощью шарниров 6, причемдлина рычага 3, связанного с рамой 2,больше, чем длина рычага 5, связанногос плитой 4. Рычаги 3 и 5 выполнены плоскими в виде упругих пластин. 20, Шарниры выполнены с горизонтальнымиосями.Выносная опора работает следующим образом,В исходном положении домкрат 1 находится в сложенном состоянии и опорнаяплита 4 с рычагами 3 и 5 компактно располагаются в нише рамы 2 выше клиренсамашины, что не препятствует ее движению.При вывешивании машины домкрат 1 перемещает опорную плиту 4 до соприкосновения с грунтом. При этом плита 4 подходит к грунту без значительных перекосов, так как ее положение стабилизируют рычаги 3 и 5, препятствующие перекосу опорной плиты. Кроме того, рычаги удерживают плиту 4 от проворачивания вокруг оси домкрата 1 при воздействии реактивного момента.При соприкосновении с неровностями грунта плита 4 самоустанавливается за счет шарнирной связи с домкратом 1, а рычаги 3 и 5 упруго деформируются.При возвращении плиты в исходное положение, после отрыва ее от грунта, рычаги 3 и 5, выпрямляясь, стабилизируют лоло- жение плиты относительно рамы 2. Выносная опора, содержащая установленный на раме машины домкрат, шток которого соединен с опорной плитой с возможностью самоустановки, и два рычага, связанные одними концами между собой, а другими - соответственно с опорной плитой и рамой посредством осевых шарниров с горизонтальными осями, отличающаяся тем, что, с целью улучшения эксплуатационных характеристик и повышения компактности, каждый рычаг выполнен в виде упругой пластины, а рычаг, связанный с рамой, выполнен с длиной, большей длины рычага, связанного с опорной плитой.
СмотретьЗаявка
4415590, 10.02.1988
ПРЕДПРИЯТИЕ ПЯ А-3681
ЗАТЯМИН АЛЕКСАНДР ИВАНОВИЧ, ЧЕРКАСОВ ВИКТОР ВАСИЛЬЕВИЧ, СПАСИБКИН ГЕННАДИЙ ПЕТРОВИЧ, ОКРОПИРИДЗЕ ВЯЧЕСЛАВ ВИКТОРОВИЧ, ВЕЛИЧКИН НИКОЛАЙ АНАТОЛЬЕВИЧ, ШЕРСТОБИТОВ СЕРГЕЙ ВАЛЕНТИНОВИЧ, ВАВИЛИН ГЕННАДИЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: B66C 23/78
Опубликовано: 07.06.1990
