Смуров

Номер патента: 1293767

Опубликовано: 28.02.1987

Авторы: Зданович, Матийченко, Новокрещенов, Смуров

МПК: H01H 13/02, H01H 13/14

Метки: коммутационное

...П-образными пазами 15 и 16 содержит вырез 17, в который входит планка 18, препятствующая вращению ведущей планки 11 вокруг оси штока 9.В исходном положении (фиг. 1) цгток 9 с ведущей планкой 11 под действием возвратной пружины 13 находится в крайнем верхнем положении. Ведущая планка 11 нижними гранями пазов 15 и 16 замыкает контактные пружины 3 и 4, 5 и 6 и удерживает их в замкнутом положении. При нажатии на кнопку 10 шток 9 с ведугцей планкой 11 перемещается в крайнее нижнее положение, контактные пружины 3 и 4.5 и 6 при этом размыкаются, а концы пружин 4 и 6 верхними гранями пазов 15 и 16 ведуцгей планки 11 отводятся от контактных пружин 3 и 5 и удерживаются в 5 10 5 20 25 30 этом положении, препятствуя их замыканию с контактными...

Номер патента: 1291263

Опубликовано: 23.02.1987

Авторы: Букин-Батырев, Быков, Смуров, Тараненко

МПК: B21J 1/00, B21J 5/00

Метки: выдавливания, заготовок, последующего, резанием, штампе

...возрастает, и она перетекает вдоль поверхности движущейся заготовки до тех пор, пока недостигает выхода иэ матрицы. Благо-даря постоянному подпору со стороныпуансона поддерживается устойчивыйгидростатический слой, на котором заготовка "всплывает", и процесс идетс максимально благоприятными условиями трения, т.е, непосредственногоконтакта заготовки с инструментомнет, а обычное трение сохраняетсятолько по ребрам заготовки, площадьповерхности которых минимальна.Такое выполнение способа изготовления заготовок обеспечивает четкую соосную Фиксацию заготовки по ребрам в полости приемной части матрицы 4 вдоль ее оси, за счет чегообеспечивается равномерное осесимметричное распределение смазки поповерхности заготовки, что н своюочередь...

Номер патента: 1278398

Опубликовано: 23.12.1986

Авторы: Емельянов, Смуров, Фомин

МПК: E02D 1/00, G01N 3/08

Метки: грунта, растяжении, характеристик

...работает следуощим об разом,Рабочуо камеру 5, состоящую издвух жестко соедие лцых полуколец 8и 9, с подрезным ножом 7 погружаютв массив грунта с одновременным удалеием грунта вокруг ее поверхности, после чего рабочуо камеру 5 вместе с образцом 6 грунта отделяот отмассива, устанавливают на станине 1 2 и крепят к стойке 3, В лабораторныхусловиях образец 6 грунта готовятчепосредственно в рабочей камере 5после ее установки а станине 1. Наповерхность образца 6 укладывают пригрузочцые элементы ,8 для моделировавя начального напрленного состояния, а через отверстия в стенке полукольца 8 пропускают и закрепляютца ней тонкие. заостренные на концеупорные тяги 17, служащие вместе спригрузочцыми эгемелтами 18 цаправляющлми при...

Номер патента: 1269911

Опубликовано: 15.11.1986

Авторы: Букин-Батырев, Смуров, Швец

МПК: B21J 13/02

Метки: высадки, заготовок, стержневых, штамп

...плоскости ступени, большая 25 ступень 15 выполнена с осевым отверстием, а меньшая ступень 16 -- в виде цилиндрического тела, длина которого в 1,21,5 раза больп.е его диаметра. Ступени пуансона связаны носредстом тяги 1, жестко закрепленной одним концом в ступени 16, дру 30 гой конец тяги 17 пропущен в осевом отверстии ступени 15 с возможностью ограниченного осевого перемещения. Величина этого перемещения соответствует ходу высадки и регулируется гайками 18, навернуты ми на резьбовой конец тяги 17. Часть осевой полости подвижной матрицы 7, ограниченная ступенями 15 и 16, заполнена рабочей жидкостью 19. Для предотвра щения утечек ступени 15 и 16 и вставка 10 подвижной матрицы 7 снабжены уплотнениями 4 О 20 - 24.Штамп работает следующим...

Номер патента: 1255261

Опубликовано: 07.09.1986

Авторы: Быков, Варваричев, Карпинский, Коптев, Кузнецов, Митькин, Смуров

МПК: B21J 5/08

Метки: вытянутой, деталях, фланца, формы

...фланца и заодин ход пуансона штампа производят 61 2в этой матрице холодную высадку фланца 6 вытянутой формы. После этого деталь поступае 1 на механическую об - работку.В случае необходимости получения детали типа стакана с фланцем у основания предварительное оформление торца заготовки в виде цилиндрической поверхности 4 может быть проведено в штампе для обратного вьдавливания за один ход пуансона одновременно с оформлением внутренней голо ти 7. Цилиндрическая поверхность 4 торца с радиальными канавками 5 может быть получена либо одновременно с формированием полости 7, что зависит от матрицы для обратного вьдавливания, либо канавки 5 могут быть нанесены на цилиндрическую поверхность 4 после операции обратного...

Номер патента: 1236344

Опубликовано: 07.06.1986

Авторы: Дорогутина, Смуров, Тыслюк

МПК: G01N 3/10

Метки: горной, деформативных, породы, прочностных, характеристик

...23 грунта, охватывающий эластичную камеру 12, Эластичная емкость 2 закреплена на фланцах 24 и 25. Силовая рама 17 устанавливается на образец 23 грунта с помощью кольца 26. Устройство для создания вертикальной нагрузки также включает рычажную силовую систему 27, шток 28 с помощью которых создается нагрузка, имитирующая вес вьппележащих пород.Способ осуществляют следующим образом.В гидравлическую камеру 1 помещается установленный в эластичной емкости 2 цилиндрический образец 3 грунта, Эластичная емкость 2 закреплена на фланцах 24 и 25, В имитатор устанавливается образец 23 грунта кольцевой формы, в полость которого вставляется эластичная камера 12, Иа образец 23 грунта кольцевой формы устанавливается перфорационный диск 15 с крышкой 14...

Номер патента: 1152835

Опубликовано: 30.04.1985

Авторы: Збаразский, Сидорчик, Смуров

МПК: B60T 17/22

Метки: автомобиля, испытания, камер, стенд, тормозных

...седлами для установки тормозных камер и прижимнымиустройствами, каждое прижимное устройство выполнено из полого соединенного с воэдухоподводящим отверстием корпуса, закрывающей его верхнюю часть гибкой диафрагмы, контактирующей с выступом седла, имеющеговозможность вертикального перемещения, и расположенных над седлом неподвижных упоров, при этом упорыснабжены измерительными линейками.На фиг, 1 представлен стенд, общий вид; иа фиг. 2 - прижимное устройство, разрез.Стенд для испытания тормозных камер содержит каркас 1, в. верхнейчасти которого установлены манометры 2, два седла Э для установки ис-, у пытуемых тормозных камер 4 и прижимные устройства 5. На передней панели стенда расположены пневмораспределительные краны 6 и 7, а...

Номер патента: 1127775

Опубликовано: 07.12.1984

Авторы: Игнатьев, Рыкалин, Сирота, Смуров, Соболь, Углов, Чадин

МПК: B28D 1/00

Метки: поверхности

...70 атм.После лазерной обработки с помошью микроскопа МБС - 2 профиллографа-профиллометра измеряется глубина повреждения поверхности; изменение цвета фиксируется визуально.При длительности лазерного импульса м 1 мс минимальная плотность потока энергии ц " , необходимая для удаления ржавчины и копоти с поверхности белого мрамора, составляет соответственно 6,3 10, и 3,7101 Вт/см.При обработке ржавых пятен на образцах белого мрамора Коелгинского месторождения с исходной средней шероховатостью поверхности 4 мкм импульсом лазерного излучения с ц = 10 Вт/смпроисходит полная (в пределах пятна облучения) очистка поверхности. Однако при обработке на воз.духе происходит изменение цвета (по сравнению с незагрязненной поверхностью обработанные...

Номер патента: 1126785

Опубликовано: 30.11.1984

Авторы: Лившиц, Смуров

МПК: F26B 15/12

Метки: листовых, окрашенных, сушки

...содержащей установленный в сушильной камере ро ликовый конвейер с верхними и нижними направляющими для листов, направляющие выполнены в виде желобов с наклонными стенками, причем верхние направляющие установлены с воз можностью перемещения по вертикали и снабжены фиксаторами.На фиг. 1 показана установка, общий вид; на фиг. 2 - то же, попе речный разрез.Установка содержит сушильную камеру 1 с вертикальными прорезями 2 на торцах, оборудованную элементами нагрева. Внутри камеры 1 установлен роликовый конвейер 3, между роликами которого размещены нижние направляющие 4 в виде желобов с наклоннымй стенками. В верхней части камеры 1 на тросовой системе 5 подвешена верхняя направляющая 6 также в -виде желоба с наклонными стенками. Между...

Номер патента: 1090508

Опубликовано: 07.05.1984

Авторы: Окороков, Рыкалин, Смуров, Углов, Халбошин

МПК: B23B 27/10

Метки: лазерно-механической, резец

...отраженного лазерного излучения, а полость для хладагента образована частью передней грани твердосплавной пластины и сопрягаемой с ней плоскостью накладки. З 5Накладка служит для уменьшения длины контакта раскаленной стружки с передней гранью резца. Внутренняя полость, образованная частью передней грани твердо- сплавной пластины и накладкой, соединенная с системой подачи хладагента, необходима для интенсификации теплоотвода от режущей головки и понижения ее температуры. Выполнение части накладки, обращенной к детали, в виде отражающей излучение лазера поверхности позволяет свести к ми нимуму нагрев режущей головки отраженным от обрабатываемой детали излучением лазера. Отражающая поверхность накладки выполнена в виде сферического...

Номер патента: 1053175

Опубликовано: 07.11.1983

Авторы: Зданович, Новокрещенов, Смуров

МПК: H01H 13/26

Метки: выключатель, действия, мгновенного

...токопроводящих иизолирующих поверхностей вала бпод электрическими щитами 9, т.е,переключение контактов, При отпускании приводного элемента все элемен,"0 ты выключателя возвращаются в исходное положение.Изменяя с помощью регулировочныхвинтов 7 и 8 угол Ы , можно регулировать дифференциальный ход выклю 45 чателя. Момент срабатывания выключателя зависит от положения винтов-7 и 8, Изменяя положение винтов 7 илиили 8 можно регулировать момент срабатывания выключателя,50 Контактное нажатие в таком переключателе зависит только от усилия поджатия электрических щеток 9 к поверхности вала б и не меняется в,процессе перемещения приводного55 элемента, Так как при переключении Изобретение относится к электротехнике и может найти применение...

Номер патента: 979932

Опубликовано: 07.12.1982

Авторы: Ковальчук, Лившиц, Смуров

МПК: G01M 3/04

Метки: брызгозащищенность, испытания, крупногабаритных

...и в виде привода кареток, 9799323представляющего собой ременную передачу, имеющую четыре пары роликов, образующих вершины. углов прямоугольника передачи, а каретки каждой рамы соединены с параллель. ными ветвями ременной передачи, одна - с верхней ее ветвью, другая - с нижней.На чертеже представлена установка для испытаний крупногабаритных изделий на брыз. гозащищенность, общий вид.Установкасодержит основание 1 с защит ной камерой 2. для установки изделия 3 и источник брызгообразования, который выпол нен в виде П.образных полых рам 4 с соп.лами 5, вершины рам 4 связаны с соответствующими каретками 6, перемещающимися д по направляющим 7 и связанными с ветвями ремня 8, перекинутыми через ролики 9, обра, зуя ременную передачу...

Номер патента: 978174

Опубликовано: 30.11.1982

Авторы: Ипатов, Лебедев, Полек, Смуров

МПК: G08C 9/04

Метки: код, перемещения, преобразования

...18 и 19, включенных в режиме инвертора, и двух ключей 20 и 21, управление которыми осуществляется выходным кодом опре" делителя 7 квадрантов (см. таблицу).С учетом времени срабатывания коммутатора 6 квадрантов распределитель 1 выдает сигнал 12 фРазрешить преобразованием в РПП 14 (фиг, 2 а), С Этого момента начинается работа РПП 14 от тактовых импульсов ТЗ распределителя 1 с частотой Г (фиг, 2 ж). РПП 14 работает по динамической программе 2 и выдает и-разрядный испытательный двоичный код, где и - раз рядность ЦАП 9 и 10. Этот код совместно с кодом квадранта позволяет однозначно представить любой угол внутри шага датчика фиг, 5 а). В ПЗБ 11 и 12 хранятся соответственно соус и ьи с в пределах 1 и 11 квадрантов, представленные в...

Номер патента: 960375

Опубликовано: 23.09.1982

Авторы: Воронова, Ермаков, Нестеренко, Перков, Смуров

МПК: E02D 1/00

Метки: грунта, прочностных, свойств

...7канавкой 8 на торце, в которой раз-мещены шарики 9, и с заплечиками 10,взаимодействующими со стенками полос.ти корпусаи образующими полость 11в которой размещена измерительнаяпружина 12, опирающаяся на укрепленную в полости корпуса распорную шайбу 13, в которую с другой стороныснизу, упираются распределительныепружины 14, насаженные на стержни15; смонтированные в торцовых отверстиях 1 б снизу и ввернутые в секторные штампы 17, при .этом распорнаяшайба 13 выполнена с боковым сквознымпазом 18, через который проходит .взаимодействующий с конической поверх"ностью втулки шток 19 укрепленногоиндикатора 20.Винтовой домкрат 21 укреплен нанесущем кронштейне 22, смонтированного на стойке 23.На верхнем конце штанги устанавливается...

Номер патента: 949062

Опубликовано: 07.08.1982

Авторы: Перков, Смуров

МПК: E02D 1/00

Метки: грунта, прочностных, свойств

...дисками, нагрузочное приспособление, измерительные приборы, кронштейн с размещенной на одном его конце опорной площадкой, при этом нагрузочное приспособление выполнено 15 в виде подпружиненного подшипника, соединенного с распределительным диском секторных штампов, и винтового домкрата, имеющего осевое отверстие, через которое пропущена штанга; причем другой конец кронштейна закреплен на гайке винтового домкрата, нижний конец цилиндрического кольца снабжен выступом, размещенным по его периметру и имеющим в поперечном сечении форму усеченного конуса,949062 Формула аэобретения СоставителТехреду А. БТираж 709сударственнизобретеж - 35,нт, г. У ь В. Латуйкас инКоррек Подпис та СССР рытий штулинец едактор Н. Каказ 5459/1 О. Пономаренк ВНИИПИ...

Номер патента: 937606

Опубликовано: 23.06.1982

Авторы: Перков, Смуров

МПК: E02D 1/02

Метки: моделирования, напряженно-деформированного, насыпных, оснований, сооружений, состояния

...шаровых грузов. Пружины 7 в зависимости от условий их работы сжимаются или растягиваются, а величина деформации пружин фиксируется по делениям на штоке 5. Люфт штока исключается пружиной 6. Для определения величины возникающих напряжений пружины 7 вместе со штоком 5 и цилиндром 4 предварительно тарируются.На модель основания в зависимости от условий прикладывается распределенная или сосредоточенная нагрузка Р. Деформации (напряжения) основания от нагрузки Р определяются также, как и от собственного веса.ри необходимости моделировать ограниченные условия боковой деформации основания модель собирается вплотную к торцевым стенкам рамы.В случае моделирования слоистого основания модель делится на слои, например, по линии 1 - 1. При этом...

Номер патента: 888118

Опубликовано: 07.12.1981

Авторы: Смуров, Стефанов

МПК: G06F 7/68

Метки: алгебраического, суммирования, частот

...формируют сначала5 р импульс записи, по которому содержимое счетчиков 3 и 4, определяемоеотношениямиГ /Р и Р /Р соответственО 1но, запоминается в регистрах 5 и 6,а затем импульс установки нуля, по35которому счетчики 3 и 4 устанавливаются в нулевое состояние, соответствующее исходному. После этого цикл повторяется, В сумматоре 8 происходиталгебраическое сложение кодов, поступающих на ее входы с выходов регистров 5 и 6, а в вычислителе 7 - алгебраическое вычитание этих кодов. Кодсуммы.р- - - гоступаат ва управляю 1 .45 щий вход Умножителя 12, а код разнос 1 Гйти , " - на управляющий входумножителя 11,блок формирования кода суммы, входы которого соединены с выходами двух блоков выделения периодов, подключенных первыми...

Номер патента: 876834

Опубликовано: 30.10.1981

Авторы: Перков, Смирнов, Смуров

МПК: E02D 1/02

Метки: грунтов, прочностных, свойств

...а нагруэочное приспособление выполнено в виде подпру.жиненного подшипника, соединенного с распределительным диском секторных штампов, иЗ 5 винтового домкрата, имеющего осевое отвер.стие, через которое пропущена штанга, причемдругой конец кронштейна закреплен на гайкевинтового домкрата.Источники информации,40 принятые во внимание при экспертизе1. Авторское свидетельство СССР Мф 485195,кл. Е 02 О 1/00, 03.05.73.2, Авторское свидетельство СССР й 564384,кл. Е 02 О 1/02, 30.03,76,387На чертеже изображено предлагаемое устрой.ство, общий вид в разрезе,Устройство состоит из штанги 1, цилиндрического кольца 2 с размещенной в нем крыль.чаткой 3, между лопастями которой установ.лены секторные штампы 4 с закрепленнымина них подпружиненным 5 и...

Номер патента: 848446

Опубликовано: 23.07.1981

Авторы: Кульвянский, Негер, Смуров

МПК: B65G 47/36

Метки: дороги, каретокподвесной, разгрузки

...сброса и продвигается впереддо упора с кронштейном 19. По путитара 2 своим обрамлением захватывает рычаг 4 сброса и, под действиемпружины 3 и за счет движения тары 2,поворачивается,на оси 5 из положения, показанного пунктиром (фиг,1),в закрытое положение. Фиксатор 1 выступом 20 фиксирует рычаг 4 сброса.Обрамление тары 2 находится в зеверычага 4 сброса, что удерживает та. ру 2 на каретке 1. сатором 11, поворачиваясь в бок против часовой стрелки фиг.2.Освобожденный рычаг 4 сброса под действием пружины 3 поворачивается на оси 5, дает толчок таре 2, которая за счет гравитации скатывается на ролики 18 приемной станции 23. Фиксатор 11 находится в зацеплении с планкой 15 и, поворачиваясь против часовой стрелки, кулачком 13 нажимает на...

Номер патента: 846041

Опубликовано: 15.07.1981

Авторы: Васильев, Смуров, Шевченко

МПК: B21J 13/02

Метки: крестообразныхзаготовок, штамп, штамповки

...установленный в контейнере 3 нанижнюю плиту 7,Предотвращение выталкивателя бот поворота осуществляется напримерс помощью шпонок (не показаны ). Рабочий торец 8 выталкивателя б установлен выше дна 9 пазов контейнерана величину 1, равную, например,5 мм, диаметр Оп пуансона 7 и диаметр ОВ выталкивателя больше диаметра Ос ступицы 10 крестообразной заготовки, полученной после ее штамповки, но меньше ее габаритного размера в плане О . Ступица 10 крестообразной заготовки имеет ограниченныйпо диаметру облой 11.Штамп работает следующим образсж.Мерную э аготовку, например, ссаженную на профильных и плоских бойках, или неосаженную укладывают вконтейнер 3 на торец выталкивателяФормула 22 э обретения 5 6 б, При опускании верхней плиты 1...

Номер патента: 841774

Опубликовано: 30.06.1981

Авторы: Васильев, Кивман, Смуров

МПК: B21K 1/76

Метки: облойной, отростками, поковок, сбоковыми, штамповки

...в матрицу 2, в которой выполнены боковые пазы в количестве, равном числу отростков у по 3 84177430 ковки, и штампуют под действиемпуансона 3 до получения отростков4 на ступице 5 заготовки без образования облоя на контуре отростков 4при образовании облоя 6 только ноконтуру ступичной части. Затем предварительно штампованную заготовку укладывают на нижнюю вставку 7 и окончательно штампуют под действием верх"ней вставки 8 при образовании наоковке небольшого облоя 9. Приредварительной штамповке образования торцовых заусенцев на ступичнойчасти и отростках не происходит,что исключает появление дефектов,связанных с заштамповкой заусенцевв тело крестовины при окончательной 15штамповке. Выполнение при осадке заготовки...

Номер патента: 795698

Опубликовано: 15.01.1981

Авторы: Головенчик, Дереченик, Кивман, Коршок, Макаров, Смуров, Швед, Шуранов

МПК: B21J 13/02

Метки: горячей, объемной, штам-повки, штамп

...определяется в процессе исследований и является оптимальным с учетом поставленной цели.правая полуматрица - в нагруженном состоянии).Штамп содержит верхнюю плиту 1фиг.1) , в которой закреплены две направлякцие 2 и 3 (фиг.2) опорные плоскости А и Б которых образуют угол 2 д. На опорных плоскостях А и Б смонтирована матрица, выполненная разъемной, т.е. состоящей иэ двух частей 4 и 5, установленных с возможностью поступатель-ного перемещения по направлящцим 2 и 3, Обе части 4 и 5 матрицы поджаты к направляющим с помощью кольца 6, подпружиненного пружинами 7.Кольцо 6 установлено с возможностью отжатия вниз при штамповке поковок. % Штамп содержит также нижнюю плиту 8, в которой закреплен пуансон 9. Опорные поверхности частейматрицы,...

Номер патента: 742999

Опубликовано: 25.06.1980

Авторы: Иванов, Круглов, Смуров, Цветков, Черногорский

МПК: G08C 9/04

Метки: код, перемещений, преобразования

...эке)тт валентом механического перемещеиея 6Величинел )казанных функций, Выраженные в двоичном коде, поступают на входы ттттфроаеталоговьтх преобразователей 5 и 6, на Выходах которых обрез;-:зтся та Его я ттте теття;т)-т ььт; 2 = 1.12)т 5 . т.а. СОЯ 8ттт, Г , 1 пУИз цифровог о преобразователя 7 вблоке Выборе знака вводится информагеияо знаках 52 тт.,е и 1 ОМ;позволяющая судитьО том, В какой четверти периода информационного сигнала происходит работа, В соответствии с этим выбираются знаки произведений 6122 АСо 59 и оз 4 5 т,тт О.Анегтизетор 9 рассогласования решает уравнение б=ттт (Й-)=ттт 4 Со 80-Сой 3,ъ 6 и Определяет знак Величины рассогласова - Ння (6)0 )л)ттт )(тт)Б зависимости от знака рассоглесоетания цифровой...

Номер патента: 742740

Опубликовано: 25.06.1980

Авторы: Букин-Батырев, Быков, Митькин, Смуров

МПК: G01M 13/00

Метки: испытаний, проведения, стойкостных

...в опоре 8 вставки 9 в заданном положении, которое фиксируется любым известным средством, например фиксирующими штифтами или выполнением поперечного сечения глухого от. верстия в опорах 8 и поперечного сечения вста. вок в виде многоугольника (например в виде шестиугольника, как показано на фиг, 4),Перед началом испытаний вставки устанавливают в глухие отверстия и фиксируют в заданном положении так, что направление скоса на вставках соответствует программе испытаний, определяемой условиями эксплуатации, типоразмером и технологическим назначением испытываемого пуансона. Часть вставок может не иметь скосов (а = 0). При каждэм ходе ползуна пресса с пуансоном вниз торец пуан. сона встречает рабочий торец вставки 9. Последняя вместе с...

Номер патента: 720555

Опубликовано: 05.03.1980

Авторы: Герасимов, Лекомцев, Смуров, Харазов

МПК: H01H 36/00

Метки: коммутатор

...от рабочих зазоров магцитоуправляемых контактов 2, Вращениеповодков 5 и 7 с магнитами проиэво 555дится двигателем 14 со сттбилцзцрованной скоростью вращения.Возможна конструкция коммутаторас аксиальным расположением магцитоуправляемых коцтактов.В исходном положении (фиг, 1,2)продольные оси дополнительного магнита 6 и основного магнита 8 а узла8 совпадают с продольной осью маг 10 нитоуправляемого контакта 2, Электроды магнитоуправляемого контакта 2при этом замкнуты (фиг. 3).При включении реле дополнительный магнит 6 вращается двигателем 14против часовой стрелки (фиг. 2) а магнитный узел 8 с большей скоростьюпо часовой стрелке, В .зоне совпаденияпродольных осей магнитов 6 и 8 б происходит отпускание магнитоуправляемого контакта 2,Следующее...

Номер патента: 694272

Опубликовано: 30.10.1979

Авторы: Митькин, Смуров

МПК: B21J 13/02

Метки: выдавливания, пробивки, штамп

...в рабочую втулку 9 на торец пуансона 10.Работа штампа производится в следующей последовательности. Прц ходе вниз0 5 20 30 35 верхнего блока торцы прошивника 1 и матрицы 2 приходят в соприкосновение с заготовкой, вследствие чего начинается выдавливание заготовки в кольцевую полость, образованную пуансоном 10 и внутренней стенкой рабочей втулки 9, При этом чрошивник 1 и матрица 2 не изменяют своего положения друг относительно друга до момента получения у выдавленной детали дна (перемычки) заданной толщины Й. Зто состояние достигается подбором углов сс и Д так, чтобы 1 о. Д/1 о сс ) Р/Р (Р, - усилие, воспринимаемое прошивником 1, Р, - усилие, воспринимаемое матрицей 2).При дальнейшем опускании верхнего блока толщина Й дна (перемычки)...

Номер патента: 693415

Опубликовано: 25.10.1979

Авторы: Крепышев, Росляков, Смуров, Соболевский

МПК: G08C 9/04

Метки: код, перемещения

...1 ьХодоисрго формровятеля ,1 цмиульсов,;Эх(; Г Мс 1 ТОРЯ 15 СОЕДИ И(.И С ВЫ ХО,О М РЕВс 1 НЧ ННОГО сч(1 чикя 8, 3 Выходсо Бхс)дсом ГИСТря 16 Кодя уГЛс 1. Гходь ЭязоепЕ НИЗ яииси суммятора 15 и регисгэз 16 кодя Ля СОСДНЕНЫ СООТ(ЕТСТВЕННО ( БЬХОДЯМИ первого формировятсля 11 имг.;,.ьсов ц цсрГО( ЭГЕ СИ-Я ЗЗДЗРЯСКИ;( ВТОРОГО фоР;110 с с ( а . ьсо.ЬП (.1:-КССР.",СИО 0 .Ю)(УН 010 ТРЯНС(тГР.1;Г оИ. 1, Входиыс обмог(Р которого зя тяП 01 с Ну(10-кос 31 ОНОГО преобр 330- )с.ТСД . 2 с(.13.-ВИПУЭК И( ИаИР 5 ЖЕ БИЧ МИ 1.5 П".ПЬ)И аСОВ(Б 1 И 1. с.ГНЯЛ рЗССОГ- ,3(.ОВЯИЯ С ОДНОЙ ИЗ Б ХОНЫХ ОбМООК СИ;",ОсО-:(ОСНХ СПОГО 0 ЗОООТ:10 ГСЭ РВНС(10)Х 3- 5013 . ЧСРСЗ КОМ 4 УТЯТС РПОДЗСТС 53 Ия фяаииР 1; ас И 4с) - Ргц с. )В, (1П сС,И Г ЕЭ 5 , 0 0 Я1М(СВ1(,. ,....

Номер патента: 681237

Опубликовано: 25.08.1979

Авторы: Перков, Смирнов, Смуров

МПК: F15B 21/12

Метки: гидропульсатор

...диапаз Устройс ботает следуюцим обазом аблонак мощью пластин диска 5, задают сов погружения шаблоны 10 во, жиненные плунж сацию рабочей г цилиндре 4, Пут и изменения их ния в пазах 6 иимпульсов. гаемый нойбуди идропуттьсатор, содержащийс установленным на немциклических колебаний,Пель изобретения - повысить производительность путем увеличения диапаэона частот колебаний.Это достигается тем, что возбудитель выполнен в виде эксцентрично закрепленного на валу диска с кольцевыми пазами и закрепленными в них посредством пластин с отверстиями под болть профилированными шаблонами, выступаю шими за периметр диска.На чертеже изображен предла гидропульсатор.Гидропульсатор содержит привод вал 1 с установленным на нем воз 10,...

Номер патента: 674067

Опубликовано: 15.07.1979

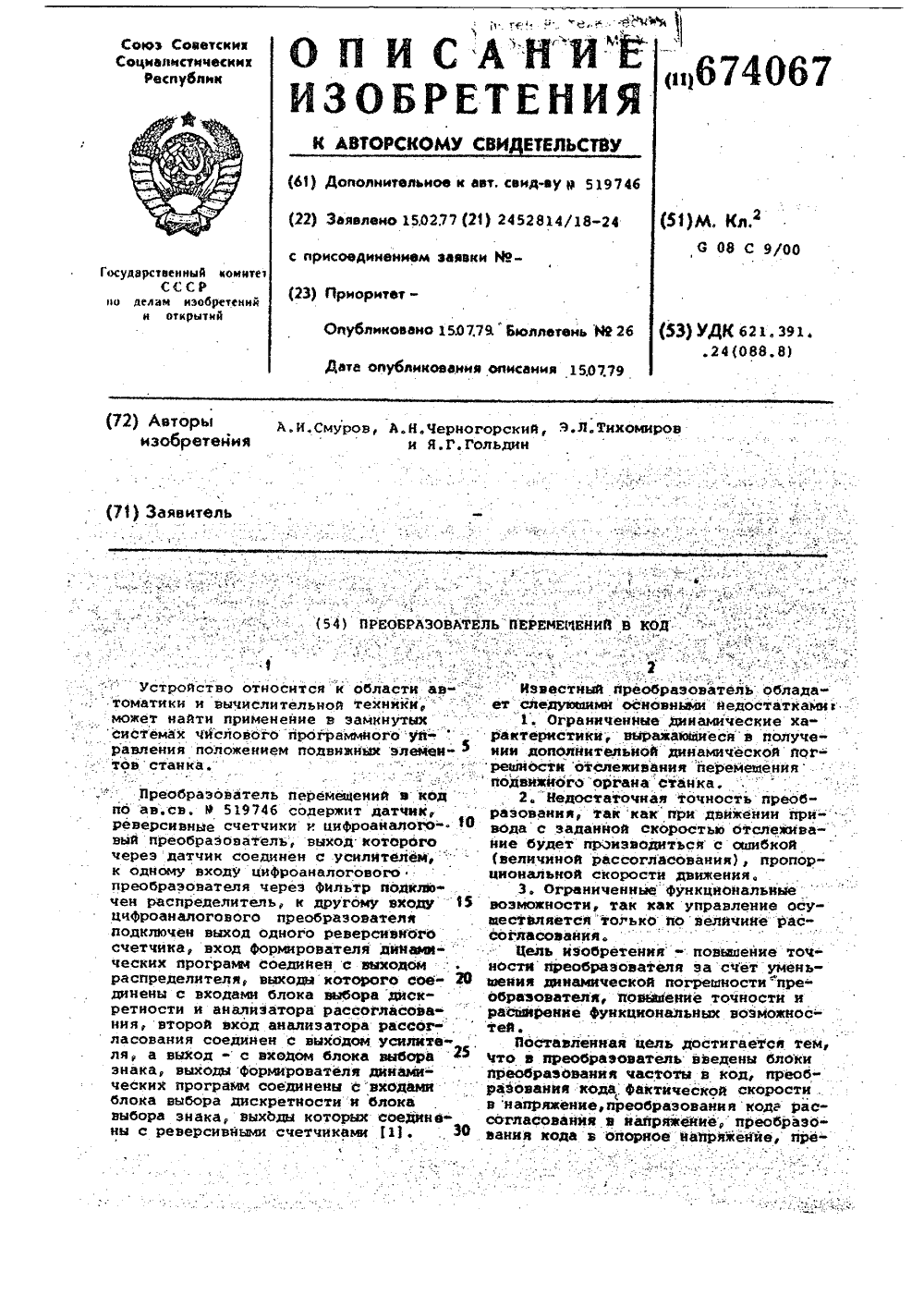

Авторы: Гольдин, Смуров, Тихомиров, Черногорский

МПК: G08C 9/00

Метки: код, перемещений

...преобразователя 2 определяется сигналами,поступающими со счетчика 3, запись вкоторой производится сигналом такойвеличины, чтобы скомпенсировать рас"согласование (ЬБ), вызванное перемещением подвижной частй датчика 5 исполнительным механизмом. Эта величина определяется блоком выбора диск"ретнссти 8, а знак сигнала - блокомныбора знака 11, Этот же сигнал нос противоположным знаком записываетсяв счетчик 4.Анализ величины рассогласованияпроизводится следующим образом, Определение истинного значения измеряемой величины осуществляется задани"ем динамической тестовой программы,имеющей переменную дискретность, сравнением и логическим анализом переходончерез нуль положительного и отрицательного приращений...

Номер патента: 633977

Опубликовано: 25.11.1978

Авторы: Перков, Смирнов, Смуров

МПК: E02D 1/00

Метки: грунтов, прочностных, свойств

...грунт устройство снабжено винтовым домкратом 13 с динамометрическим кольцом 14, Для создания давления на секторные штампы 7 устройство снабжено винтовыми домкратами 15 с динамометрическими кольцами 16. Гидравлический домкрат 17 связан силовой рамой 18 с кольцевым штампом 3. Шестерня 8, смонтированная на станине, выполнена с рукояткой 19 и храповиком 20. На шестерне 9 нанесены градусные деления. Крутящий момент задается посредством нагрузочного приспособления, снабженного установленным на штанге 4 силовым диском 21, тросиком 22, блоком 23 и грузами 24.Устройство работает следующим образом, Контейнер 2 с грунтом совместно с дом-, кратом 17 и силовой рамой 18 путем вращения шестерни 8 поворачивается на определенный угол. Величина угла...
