Симчук

Номер патента: 2004753

Опубликовано: 15.12.1993

Авторы: Голубев, Приймак, Сергиенко, Симчук

МПК: E21B 3/00, E21B 7/02

Метки: буровая

...основании 4, разъелно соединенном с опорным приспособлением 5, Опорное приспособление 5 содержит по меньшей мере две пэры понтонов 6, жестка закрепленных в каждой паре посредством стяжных элементов 7. Один из стяжных элементов 7, расположенный в верхней части, выполнен в виде направляю 30 щей. Каждое основание 4 содержит два полоза 8, Каждый полоз 8 разъемно размещен в соответствующей направляющей опорного приспособления 5. Каждая направляющая, соединяющая понтоны 6 соответственно в каждой паре, представляет собой металлический желоб 9, условный диаметр которого равен или больше диаметра полоза 8 соответствующего основания 4.Буровая установка имеет силовой привод для перемещения ее оборудования, содержащий комплект гидроцилиндрав...

Номер патента: 1760537

Опубликовано: 07.09.1992

Авторы: Калабский, Симчук, Трохимчук

МПК: G09B 23/06

Метки: воды, волновых, изучения, поверхности, процессов

...приводится вдвижение, посаженным на валу электродвигателя профильным кулачком, сцепленнымэластичной втулкой с валом обтюраторакрыльчатки, установленного в корпусе соосно с валом двигателя, при этом профильуказанного кулачка приводит в движениевибратор посредством скольжения по немутолкателя, связанного с рычагом на противоположном конце которого установленвозбудитель волн, возбуждающий волны наповерхности воды.Таким образом, заявляемое устройствосоответствует критерию "новизна",Сравнение заявляемого техническогорешения не только с прототипом, но и сдругими техническими решениями в даннойобласти техники, не позволило выявить вних признаки, отличающие заявляемое решение от прототипа, что позволяет сделатьвывод о соответствии критерию...

Номер патента: 1730316

Опубликовано: 30.04.1992

Авторы: Александрович, Бучко, Володин, Красильщиков, Симчук

МПК: E01B 27/08

Метки: балласта, вырезки, грязи, последующей, путевой, решетки, снятием

...комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к области капитального ремонта железнодорожного пути при снятой путевой решетке, в частности к очистке щебеночно-балластной призмы.Целью изобретения является повышение эффективности.На чертеже дан разрез балластной призмы.На чертеже изображена центральная часть 1 балластной призмы, снимаемая первой и удаляемая, если необходимо понижение уровня пути, 2 и 3 - боковые части, снимаемые после центральной и подвергаемые очистке.Способ заключается в том, что центральная наиболее загрязненная часть 1 балластной призмы вынимается роторным рабочим органом, например роторным экскаватором ЭТР, на всю глубину и транспортируется на обочину с помощью...

Номер патента: 1670051

Опубликовано: 15.08.1991

Авторы: Голышева, Красильщиков, Симчук, Суетин, Шпал

МПК: E02F 7/02

Метки: конвейер, органа, рабочего, роторного, экскаватора

...трос 12 - однимконцом в шарнире 6, а другим - с консольной частью 5 откидной секции.Для первоначальной регулировки натяжения троса 12 имеется механизм 13, выполненный в виде винтовой пары,Место крепления гидроцилиндра 7 ксредней части 4, расположение блока 11,длинна и место крепления троса 12 к крайней 40части 5 выбираются путем прочерчиваниямеханизма в двух крайних положенияхБлок 11 закрепляется на стойках, установленных на раме рабочего органа,Устройство работает следующим образом,В рабочем положении все три части конвейера (2, 3 и 4) представляют собой единоецелое. Шток гидроцилиндра 7 полностьювыдвинут. Трособлочный механизм 10 поддерживает шарнир б в рабочем положении.Для перевода откидной секции в транспортное положение необходимо...

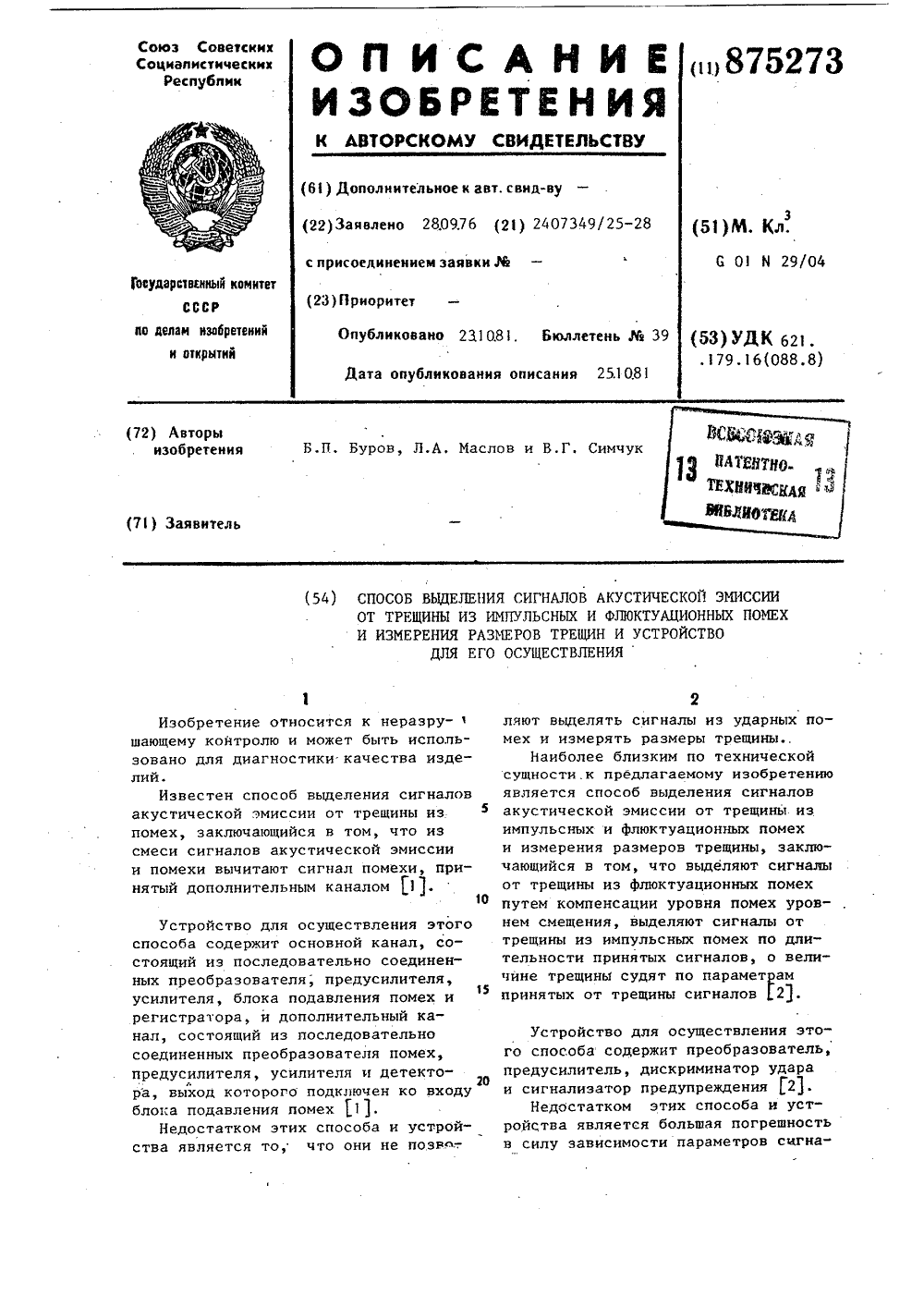

Номер патента: 875273

Опубликовано: 23.10.1981

Авторы: Буров, Маслов, Симчук

МПК: G01N 29/04

Метки: акустической, выделения, импульсных, помех, размеров, сигналов, трещины, флуктуацонных, эмиссии

...15 20 25 ЗО 35 40 45 Формула изобретения 55 5 8Способ с помощью устройства осуществляется следующим образом. Механические колебания в виде волннапряжений или перемещений, генерируемых ударами или трещиной в испытуемом объекте, поступают на датчик 1, где, проходя по стержню 2, в зоне электродов 3 и 4 преобразуются за счет пьезоэффекта в электрические сигналы. Электрический сигнал, снятый с электродов 4, задерживается относительно сигнала, снятого с электродов 3, на время, равное прохождению сигнала по стержню 2, например, на 40 мкс. Для устранения собственного резонанса стержня 2 и для звукоизоляции его от корпуса б на стержень 2 после электродов 3 и 4 установлены демпферы 5. Электрические сигналы, снятые с электродов 3 и 4; поступают...

Номер патента: 93213

Опубликовано: 01.01.1952

Автор: Симчук

МПК: G04B 1/22

Метки: величины, выравнивания, крутящего, механизмах, момента, часовых

...На этой же оси свободно вращается анкерное колесо 5, одна из спиц которого связана спиральной пружиной б с анкерной осью. Зубья анкерного колеса б взаимодействуют с анкерной вилкой 7, сидящей на оси 8.Дополнительная, вторая анкерная вилка 9, не имеющая хвостовой части, также укреплена на осн 3 и взаимодействует со спусковым колесом д, имеющим зубья 10, у которых срезаны плоскости импульсов.Работа устройства происходит следующим образом,Секундное колесо 1 передает усилие на спусковое колесо 3 через триб 2. Спусковое колесо, проворачиваясь вместе с осью 4, закручивает внутренний конец спиральной пружины б. Наружный конец пружины, раскручиваясь, вращает анкерное ко лесо б, свободно вращающееся на оси 4, и через анкерную вилку 7 передает...

Номер патента: 68036

Опубликовано: 01.01.1947

Автор: Симчук

МПК: B60T 13/02

Метки: моторных, повозок, тормоз

...посредством второй шарнирной цеди 6 - 8, 12 с рычагом 15, сочлененным при помощи рычага 17 с шарп 1 врной цепью 3. 13.При нажатии иа педаль 18 тормоза усилие передается иа коромысло 20, левое плсчс которого передает усилие тормозном валу 10 и далее через тяги 4 на тормоза колес. Правое плечо коромысла 20, соединенное тросом 9 с фрпкционной муфтой Ь ири натяжении троса 9, производит зажим чашки карданного шарнира 21 тормозными лентами, которые укреплены в кожухе муфты 1. Так как чашка вращается вместе с карданпым валом 11, то оаа будет увлекать за собой тормозные ленты, вследствие чего кожух также будет поворачиваться в сторону вращения чашки шарнира и потянет за собой рычаг 15, который повернется и при этом сперва пройдет некоторую...

Номер патента: 68035

Опубликовано: 01.01.1947

Автор: Симчук

МПК: F16D 51/56, F16D 65/16

Метки: барабана, внутри, колодками, размещенными, тормоз

...и соедидяюще тяги ( на ры(нпн й и 6, кот)рые качаются около опор 2 О, 27. Рьдчаг й)( опираясыпа разжнмной кллэи 4. рз:35)301 тоумозные коло(чдл 3.что (и произведет торможсяггге барабана.Кроме того, рычаг 6 будет одтдовременпе действовать ил толкателд 16, помещепиьдй и 13(33(рад)ддядощдг(г травирсы 15. Эт)т то(экте;гд 16 свопм ро;икои 29 оудет п(ри;кгдмать и 10 р)дозпому бараба(пу дозголпдГельцую 3 одицжцу 0 Т 01)возную поделку 14.Прц цр)инццц р(эбгд( кододк 14 будет тплек;тыл ц ст 01(оцу гэр(эщедцэ,э 0(31)(30н( иии и: ед(ИЛ и тем сл)33(э) произойдет35 сцт 3;у 1(303)ой диайоы 3(1. с 50 бодно илдетоц и( Н 1 цдох 1)лнитель 1(1. которыйНРЕ(око (л(ДСТ ОТ 3033 дан(ЦЭД (3(:Л И( ТОР- мозиьде колодки). Ии эгдайбе .111 нч(и(тся и верхней части 3...
