Номер патента: 250986
Автор: Шишаев
Текст

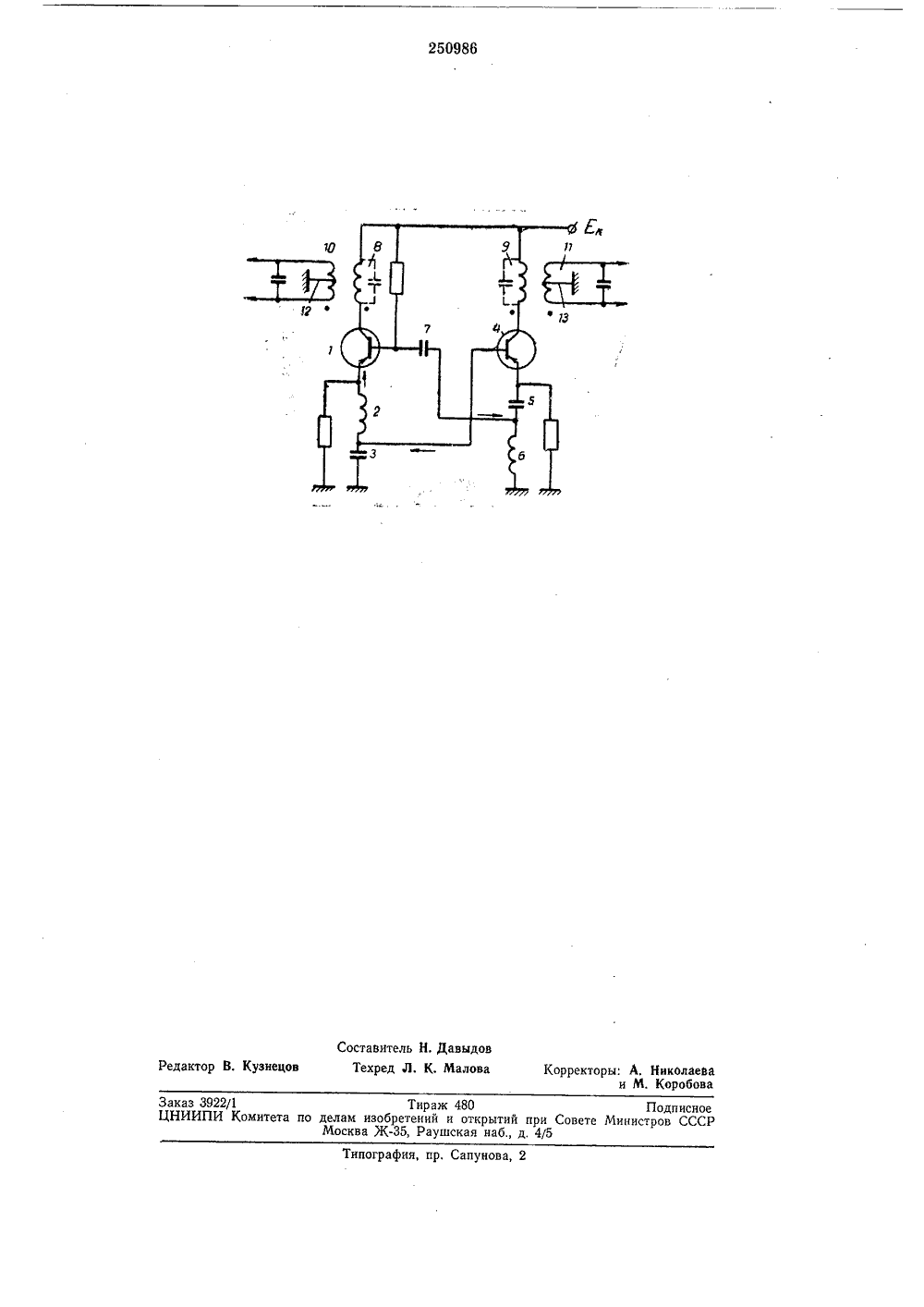

250986 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СосетскикСоциалистическими Республик Зависимое от авт.,свидетельстваЗаявлено 28.Х,1966 ( 1110003/26-9) а 1, 36/О соединением заявкиПриоритетОпубликовано 26.Ч 111.1969, Бюллетень27Дата опубликования описания 30,1.1970 Комитет оо деламобретений и открытийри Совете МинистровСССР УДК 621.373.44(088.8 1 тл ";.л 1. П. Шишаев явител ЕНЕРАТОР ИМПУЛЬ ообразт соби 13 от яет попо два Известны генераторы импульсов, выполненные,на двух транзисторах, к которым подключены последовательные колебательные контуры.Цель изобретения - повысить предельную частоту повторения импульсов и получить сдвинутые по фазе две последовательности импульсов колоколообразной формы.Достигается это тем, что в эмиттерные цепи транзисторов включены последовательные 1.С контуры, средние точки которых, подключены к базам транзисторов, а в коллекторные цепи включены параллельные 1.С контуры.На чертеже изображена схема генератора.К эмиттеру транзистора 1 подключена катушка индуктивности первого последовательного колебательного контура, образованного индуктивностью 2 и конденсатором 3. Средняя точка этого контура подключена непосредственно к базе транзистора 4, к эмиттерной цепи которого подключен конденсатор 5 последовательного колебательного контура, снабженный индуктивностью 6, Средняя точка этого контура через конденсатор 7 подключена к базе транзистора 1. В коллекторные цепи транзисторов 1 и 4 включены параллельные колебательные контуры 8 и 9, настроенные на частоту более высокую, чем частота генерации импульсов. Выходные сигналы колокол ной формы, сдвинутые по фазе, снимаю моток 10 и 11. Заземление отводов 12 средних точек обмоток 11 и 10 позвол лучить на выходе каждой из обмоток противофазных напряжения. Предмет изобретенияГенератор импульсов, выполненный на двух 0 транзисторах и снабженный последовательными колебательными контурами, отличающийся тем, что, с целью повышения предельной частоты повторения импульсов и получения сдвинутых по фазе двух последовательностей импульсов колоколообразной формы, к эмпттеру первого транзистора подключена катушка индуктивности первого последовательного колебательного контура, к эмпттеру второго транзистора - конденсатор второго последо вательного колебательного контура, средняяточка первого колебательного контура подключена непосредственно к базе второго транзистора, средняя точка второго колебательного контура подключена через конденсатор к базе первого транзистора, а в коллекторные цепки транзисторов включены колебательные контуры, настроенные на частоту более высокую, чем частота генерации импульсов,250986 оставитель Н. ДавыдовТехред Л. К. Малова Корректоры: А. Николаеваи М, Коробова Редактор В, Кузнецов пография, пр. Сапунов Заказ 3922/1ЦНИИПИ Ком Тираж 480та по делам изобретений и открытий при СовМосква Ж, Раушская иаб., д, 4/5 Подписное Министров СССР
СмотретьЗаявка
1110003
Н. П. Шишаев
МПК / Метки
МПК: H03K 4/04
Опубликовано: 01.01.1969
