Сбитнев

Номер патента: 1056095

Опубликовано: 23.11.1983

Авторы: Молчанов, Сбитнев, Чернокоз

МПК: G01R 33/12

Метки: магнитных, образцов, параметров, разомкнутой, формы

...регистрирующему прибору и через второй делитель напряжения - к первому входу блока вычитания, торой вход которого соединен с второй обмоткой, нанесенной на потенциалометр, а выход - с вторым регистрирующим прибором, дополнительно введены первый и второй усилители и два спаренных неременных резистора, при этом, ярмо маР- нитопровода выполнено в виде Ш-образного сердечника, средний полюс которого примыкает к электромагнитному экрану, а компенсационная обмотка разделена на две равные секции, расположенные по разные стороны среднего полюса, при этом средний вывод компенсационной обмотки соединен с общей шиной, а крайние выводы через соответствующие первый и второй усилители - с спаренными средними выводами переменных резисторов,...

Номер патента: 1047985

Опубликовано: 15.10.1983

Авторы: Абрамова, Алабин, Брон, Маглаперидзе, Мардыкин, Мельник, Прохоров, Сбитнев, Соколов, Шебатинов

МПК: C22C 37/10

Метки: чугун

...вецет к повышению 40 прочносги и теплопровоцности, и в итоге к повышению износостойкости.Эти ингрециенты способствуют перли тизации матрицы, снижению эвтектических карбидов, в особенности хрома, а также формированию включений графита оптимальных размеров и равномерному их распрецелению. Одновременно происходит устра нение отбела чугуна, что способствует улучшению обрабатываемости резанием.Ввецение меци и никеля меньше нижнего прецела недостаточно цля того, чтобы они оказали влияние в качестве 25 легирующих добавок на свойства чугуна,Присецка этих элементов выше верхнего предела нецелесообразна, поскольку приводит к незначительному повышению теплопровоццости к износостойкости. 30Титан и алюминий вводят в чугун цля раскисления и...

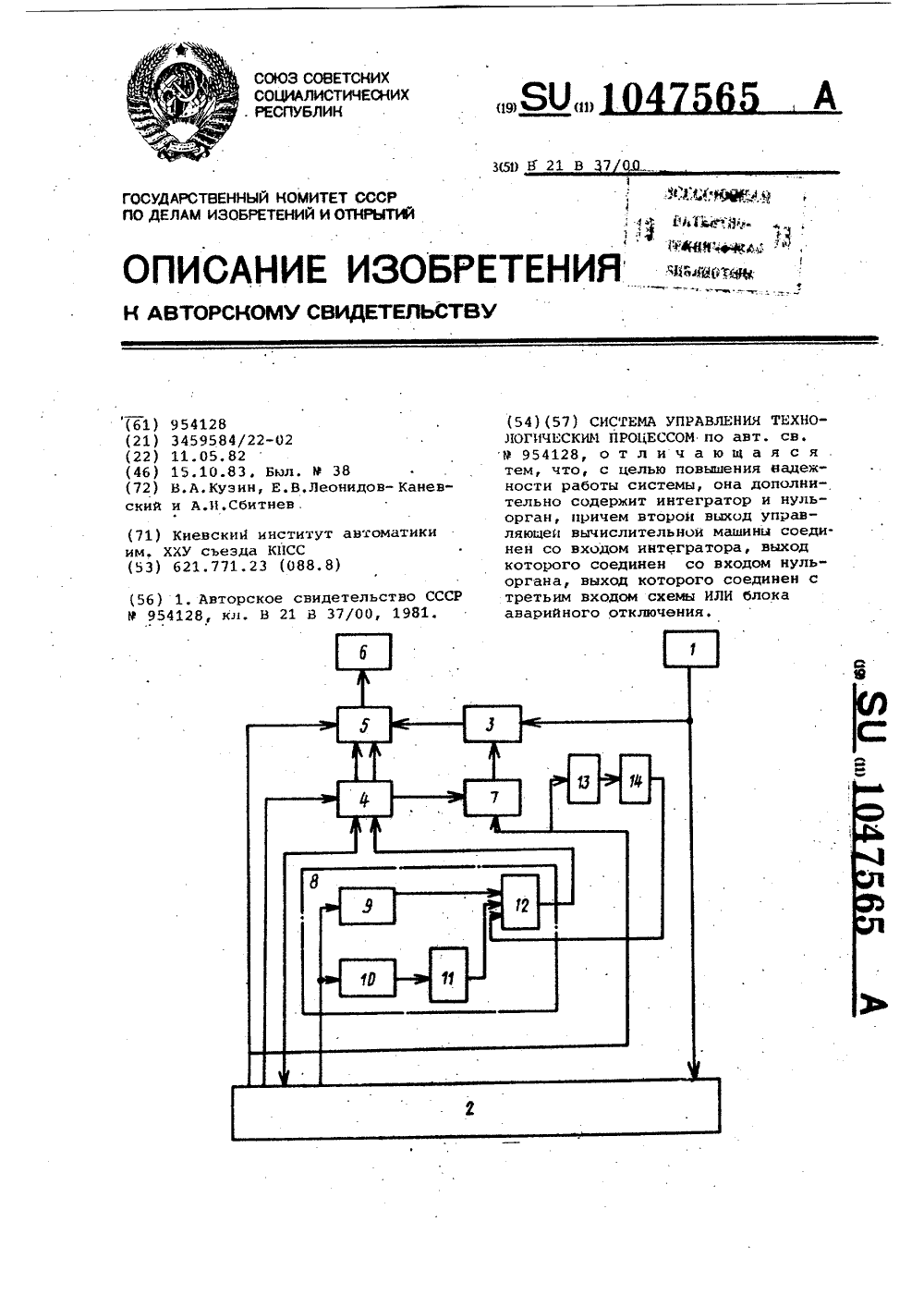

Номер патента: 1047565

Опубликовано: 15.10.1983

Авторы: Кузин, Леонидов-Каневский, Сбитнев

МПК: B21B 37/00

Метки: процессом, технологическим

...соединен с выходом эле" мента 9 задержки на включение, а . второй - с выходом схемы 11 НЕ, вход которой соединен с выходом элемента 10 задержки на отключение, а входы элементов 9 и 10 соединены с пер- вым выходом УВМ 2, второй вход которой соединен с третьим входом выход ного преобразователя 5, четвертый 15 вход которого соединен с выходоМ блока 3 локальных регуляторов, второй выход УВМ соединен со входом интегратора 13, выход которого соединен со входом нуль-органа 14, выход которо 2 О го соединен с третьим входом схемы 12 ИЛИ.Интегратор 13 служит для суммирования управляющего сигнала, имеющего случайный характер. Постоянная 25 интегрирования выбирается из условия конкретного технологического процесса.сНуль-орган 14 служит для фиксиро-...

Номер патента: 1033564

Опубликовано: 07.08.1983

Авторы: Брон, Маглаперидзе, Мардыкин, Мельник, Прохоров, Сбитнев, Шебатинов

МПК: C22C 37/10

Метки: чугун

...чугуна. Наличие меди более 3,5%приводит к тому, что она находится всвободном состоянии, а это снижает твердость Й износостойкостьКомплексное легирование ванадием,мопибденом и цирконием существенно повышает прочность, износостойкость и другие свойства не только при комнатной, нои при высоких 300-800 С температурах,йчто особенно. важно.Присадка этих элементов в количестве(каждого), меньшем нижнего предела, неприводит к изменению структуры. В результате физико-механические свойствапри температурах более 300 С резко падают.При введении этик ингредиентов в количествах, превышающих верхний пределкаждого яэ них, чугун становится склонным к отбелу, в результате чего значи.тельно ухудшается обрабатываемость питойдетали.3 10335Присадка...

Номер патента: 1026868

Опубликовано: 07.07.1983

Авторы: Бубнов, Кошмак, Кузин, Макареев, Сбитнев

МПК: B21B 38/04

Метки: входных, геометрических, проката, размеров

...моменту пересечения заготовкой вертикальной оси клети. Ввод в устройство одновибратора, вход которого подключен к выходу триггера 121 итта, позволяет выделить задний фронт импульса, поступающего с триггера, и тем самым сформировать управляющий отсечной сигнал для блока управления, что повышает точность измерения входных геометрических размеров проката.На фиг.1 предстанлена блок-схема предлагаемого устройства; на фиг.2 - эпюры напряжений на выходе некоторых его блоков, где о. -эпюра 15 изменения напряжения на выходе датчика усилия прокатки 11; К - на выходе дифференцирующего блока на выходе нуль-органа 3, 2. - на выходе триггера Шмитта 41 д - на ныхоО де одновибратора.Устройство содержит датчик 1 усилия прокатки, дифференцирующий блок...

Номер патента: 1020336

Опубликовано: 30.05.1983

Авторы: Кошмак, Кузин, Макареев, Ромов, Сбитнев

МПК: B65H 25/22

Метки: натяжения, полосового, рулон, сматывании

...определяют положение начала полосы на барабаОне, измеряют в процессе смотки угловое перемещение начала полосы и кор-ректируют натяжение в зависимости отизменения, углового .положения началаполосыУстройство для регулирования натя"жения полосового материала при сматывании его в рулон, содержащее блокуправления, выход которого связан сэлектродвигателем привода барабана,вычислительный блок, датчик начального положения полосы на барабане, имеюций замыкающие контакты, датчик числаоборотов барабана, подключенный по"средством последовательно соединенныхсчетчика импульсов и первого замыкаю 25.щего контакта к первому входу вычислительного блока, к второму входу которого подсоединен выход тахогенератора, блок сравнения, выход которогосвязан с...

Номер патента: 1019591

Опубликовано: 23.05.1983

Авторы: Берзин, Кабков, Майструк, Сбитнев

МПК: H03K 3/28

Метки: мультивибратор, управляемый

...транзистор, исток которого соединен с неинвертирующим входом операционного усилителя, сток - со стоком первого полевого транзистора, затвор которого подключен через последовательно соединенные третий и четвертый резисторы к затвору второго полевого транзистора, а средняя точка этих резисторов подключена к дру 5 10 15 20 25 303540 45 Предположим, что в исходном состоянии операционный усилитель 1 находится в насыщении с положительным напряжением на выходе. Перепад напряжения с выхода усилителя 1 через дифференцирующий конденсатор 4 поступает на сток полевого транзистора 5 и через первый резистор 7 и параллельно ему включенный полевой транзистор 9 на неинвертирующий вход усилителя . Такой же перепад напряжения через дополнительный...

Номер патента: 1019219

Опубликовано: 23.05.1983

Авторы: Кабков, Радыш, Сбитнев

МПК: G01B 7/00

Метки: линейных, перемещений, реостатный

...преобразователя.Эта цель достигается тем, что в реостатном преобразователе линейных перемещений, содержащем поворотное основание и установленный на нем цилиндрический каркас с обмоткой, имеющей плоский участок, и установленный на прямолинейных направляющих движок, контактирующий с плоским участком обмотки, обмотка выполнена с дополнительными плоскими участками, расположенными под углом к первому плоскому участку и пересекающимися с ним.На фиг. 1 изображен преобразователь, вид сверху; на фиг. 2 - цилиндрический каркас с обмоткой, поперечный разрез; на 10 15 20 25 30 35 40 45 фиг. 3 - фрагмент каркаса с обмоткой, вид сверху.Реостатный преобразователь содержит поворотное основание 1, на котором закреплен цилиндрический каркас 2 с...

Номер патента: 1005129

Опубликовано: 15.03.1983

Авторы: Берзин, Кабков, Майструк, Сбитнев

МПК: G08C 9/04

Метки: код, перемещения

...низ- кой частоты выделяется напряженйе 45 разностной частоты й( в " )с тем же Фазовым сдвигом, что и напряжение Г/К. Формирователь 10 фазовых импульсов вырабатывает фазовый импульс в момент перехода синусоидального напряжения иэ отрицательного значения в положительное.Для определения величины перемещения служит счетчик 12, который производит непрерывно счет импульсов генератора 1. В исходном состоянии, когда перемещение равно нулю, подается команда обнуления на клемму 13. В момент, синхронный с фазовым импульсом формирователя 10 и за- полняющим импульсом с генератора 1, 6 О формируется импульс обнуления, который подается с выхода формирователя 11 сигнала обнуления на установочный вход счетчика 12 и сбрасывает его показания в нуль. После...

Номер патента: 1004749

Опубликовано: 15.03.1983

Авторы: Кузюшин, Рузанов, Сбитнев

МПК: G01B 7/16

Метки: напряжений, образцов, остаточных, травлении

...которого подключен к вторОму блоку перемножения, а вход - к входу первого блока перемножения, другой. вход которого 40 подключен к входу первого канала, вторым цифровым вольтметром и подключенными к нему последовательно транскриптором и цифропечатающей машиной. 45На фиг, 1 схематически показано устройство, общий вид на фиг.2блок-схема электронно-вычислительного блока.Устройство для измерения остаточных напряжений при травлении образцов содержит травильную ванну 1, с установленными в ней захватами 2 и датчиками 3 - 5 деформаций, соответственно толцины стравленного слоя, толцины образца, электронно-вычислительной блок 6 в виде трех измерительных каналов 7-9, подключенных к соответствующим датчикам 3-5, и регистратор 10, первый канал...

Номер патента: 1002994

Опубликовано: 07.03.1983

Авторы: Габданк, Молчанов, Сбитнев, Седова, Чернокоз

МПК: G01R 33/12

Метки: магнитных, образцов, параметров, разомкнутой, формы

...(3) дополнительно испольэуют вторую индикаторную обмотку 11, делитель 5 напряжения, блок 12 вычитания и регистрирующий прибор 14Выражение для напряжения О на вто- рой индикаторной обмотке 11 можно представить в виде 2 2( мэ 2 Ъ ) = Г( 1м 1 4) где 52 - чувствительность второй индикаторной обмоткй 11:3 62, Ф 3 - магнитные потоки, протекающие по магнитным сопротивлениям 26 (Км) и 27 (КН 8) юи пронизывающие витки обмотки 11 уК 4, - безразмерный коэффициент 1Е 2 - эквивалентное магнитное сопротивление разностному потоку Ф 2 - ФЭНапряжения 0 и Ц с индикато ных обмоток 10 и 11 потенциаломе 8 поступают на входы вычитающего ка 12.Напряжение БЭ на его выходе б равно 40 Р-, 45тра 1бло-.удет"51 Формула изобретения 2+ПБКеК-мп нт деления...

Номер патента: 978216

Опубликовано: 30.11.1982

Авторы: Сбитнев, Татарский

МПК: H01H 3/24

Метки: контактор, пневматическим, приводом

...соединен с подвижным элементом и имеет участок проФиля, параллельный направлению движения подвижного элемента, и сопряженный с ним участок проФиля, выполненный с уклоном по отношению к указанному участку,причем при взаимодействии толкателя с параллельным направлению движения подвижного элемента участком кулачка выбирается раствор контактов, а при взаимодействии его с наклонным участком кулачка выбирается провалконтактов.Для исключения перекосов контакторснабжен другим подпружиненным толкателем, также взаимодействующим с кулачком, причем толкатели расположены,симметрично относительно оси кулачка,На Фиг. 1 изображен контактор спневматическим приводом в отключенном положении; на фиг. 2 - то же,в положении "Включено"; на Фиг. 3тяговая...

Номер патента: 956091

Опубликовано: 07.09.1982

Авторы: Бондарь, Булатников, Гриднев, Журавлев, Кириченко, Кузин, Сбитнев

МПК: B21C 47/00

Метки: намотке, натяжения, полосы, рулон

...началом смотки полосы задаютнеобходимый закон изменения коэффициента неплотности смотки К З в виде где Оф - текущий фактический диаметррулона,Коэффициент неплотности смотки рулона определяется по Формуле где О - диаметр барабана моталки;О6 - толщина сматываемого материала;(4) дК = Кэ- Кф,5 9560Ч - суммарный угол поворота барабана моталки от моментаначала омотки до моментаизмерения.Величину Ь задают, исходя из номинальной толщины в случае же, если требуется повысить точность измерения, толщину можно заменить толщиномером и усреднить.Велицину угла поворота барабана 10 моталки Ч измеряют с помощью датчика.Для определения качества смотки полосы в рулон (т. е. плотности намотки рулона) производят расчет фактического коэффициента...

Номер патента: 954128

Опубликовано: 30.08.1982

Авторы: Белянский, Бубнов, Коваленко, Кузин, Леонидов-Каневский, Петренко, Сбитнев, Цареградский

МПК: B21B 37/00

Метки: процессом, технологическим

...датчиков соединен с первыми входами УВМ 2и блока 3 локальных регуляторов, второй вход УВМ 2 соединен с первым выходом пульта 4 управления, второйи третий выходы которого соответственно соединены с первым и вторымвходами выходного преобразователя 5,четвертый вход - с первым входом дис"кретного интегратора 7, а первыйвход - с выходом блока 8 аварийногоотключения, который является выходомсхемы ИЛИ 12, первый вход которой соединен с выходом элемента 9 задержки55на включение, а второй " с выходомсхемы НЕ 11, вход которой соединен свыходом элемента 1 О задержки на отключение, а входы элементов 9 и 10 28 6соединены с первым выходом УВМ 2, второй выход которой подключен к треть" ему входу выходного преобразователя 5, четвертый вход которой...

Номер патента: 952393

Опубликовано: 23.08.1982

Авторы: Волков, Дружинин, Ковалев, Леонидов-Каневский, Мышкин, Сбитнев

МПК: B21B 37/46

Метки: клетей, прокатного, режимом, скоростным, стана

...пропорциональный текущемуизмеренному значению температуры полосы Т, за последней черновой клетью,поступает на первый вход блока 3,В блоке 3 этот сигнал поступает напервый вход блока 23 умножения, навторой вход которого с выхода блока22 измерения скорости поступает сигнал, пропорциональный скорости полосы в зоне измерения температуры. С выхода блока 23 сигнал, пропорциональный произведению температуры искорости полосы, поступает на вход блока 24 интегрирования. На выходе 24формируется сигнал, поступающий спервого. выхода блока 3 на первый входблока 4, пропорциональный среднемузначению температуры полосы Т,3404550 определяют текущее значение длины участка полосы, прошедшего зону измерения температуры, Сигнал, пропорциональный...

Номер патента: 942114

Опубликовано: 07.07.1982

Авторы: Бубнов, Кузин, Сбитнев, Цареградский

МПК: G08C 19/28

Метки: информации, передачи, перемещающихся, учете

...7 передвигается шагамитак, что с каждым шагом изделия (рулоны) перемещаются с места 8 на место 9, с места 9 на место 10 Ю т,д.до места 13, где цикл завершается,Датчик 15 параметров изделия может представлять собой комплекс информационно-измерительных устройств,с помощью которых собирается необходимая информация для получениясертификата прокатываемой полосы,содержащего например, информацию осортаменте, длине, температуре, полосы и т,п.Регистры 16 загрузки предназначены для записи, хранения и передачи в блоки 22 информации, поступающей на первые входы каждого из регистров 16 от датчика 15. Вторыевходы каждого из регистров 16 соответственно соединены с выходами датчиков 17 загрузки. Датчики 17 загрузки фиксируют начало и оконча 50ние...

Номер патента: 930177

Опубликовано: 23.05.1982

Авторы: Сбитнев, Седова, Снегирев, Чернокоз

МПК: G01R 33/02

Метки: магнитных, разомкнутой, свойств, сердечников, формы

...пластин на поверхности каждого полюса магнитопровода, и блок. коммутации, к входам которого .подключены измерительные катушки, а к его выходам - входы блока регулировки амплитуд.На фиг. 1. изображена Функциональная схема преобразователя; на фиг. 2 эквивалентная схема измерительной части преобразователя.Устройство для контроля магнитных свойств сердецюков разомкнутой формы содержит магнитопровод 1 с намагничивающей обмоткой 2, подключенной к источнику 3 переменного напряжения, ярмо 4, замыкающее магнитный поток, элемент 5 регулировки магнитных сопротивлений зазоров между полюсами магнитопровода и ярмом 4, измерительные катушки 6 и 7, блок 8 ком мутации, блок 9 регулировки амплитуд, суммирующий блок 10, выход- которого является...

Номер патента: 907606

Опубликовано: 23.02.1982

Авторы: Бугаев, Гордиенко, Грищенко, Сбитнев

МПК: H01H 3/24

Метки: контактор

...цилиндр2. На цилиндре 2 размещаются подвижныеконтакты (не показаны). Контактор содержит коромысло 3, закрепленное на оси 4с возможностью поворота. На одном концекоромысла 3 закреплен маятниковый груз 5,а другой конец шарнирно связан с подвижным цилиндром 2, Кулачок фиксатора 6жестко связан с коромыслом 3 и его осьсовпадает с осью 4. Кулачок фиксатора 6поджимается подпружиненным толкателем 7.Контактор работает следующим образом.При подаче сжатого воздуха в рабочуюполость между поршнем 1 и подвижнымцилиндром 2 последний перемещается (процесс включения). При этом коромысло 3,которое шарнирно связа но с подвижнымцилиндром 2, поворачивается вокруг оси 4вместе с маятниковым грузом 5 и кулачком фиксатора 6.Соответствующим выбором веса...

Номер патента: 892508

Опубликовано: 23.12.1981

Авторы: Гордиенко, Иванченко, Митин, Сбитнев

МПК: H01H 35/34

Метки: контактор, пневматический

...диска 7 имеется буртик 12. На корпусе 1 закреплены неподвижные контакты 13. Диаф-рагма 14 прижата к корпусу 1 крышкой 15 н рабочей частью подпирает диск 7. В корпусе имеется буртик 16 для ограничения перемещения поршня 4.892508 1 О Устройство работает следующим образом.При подаче сжатого воздуха в полость между крышкой 15 и диафрагмой 14, последняя,прогибаясь, давит на диск 7 и перемещает еговместе ео штоком 2 и стержнем 9, сжимаяпружины 3, 6 и 10. Поршень 4 при этомостается иа месте, так как удерживается шариком 5, входящим в зацепление с его коль.цевой проточкой. В тот момент, когда диск7 доходит до своего конечного положения,буртас. 12 иа впоке 2 заходит за шарик 5иасюлько, что последний под действием прухааа 3 и поршня 4...

Номер патента: 876228

Опубликовано: 30.10.1981

Авторы: Белянский, Бубнов, Ковалев, Кожевин, Леонидов-Каневский, Сбитнев, Цареградский, Черкасов

МПК: B21B 37/24

Метки: полосы, толщины

...значение .Кна входе блока умножения, асоединение выхода первого накапливающе.го сумматора с третьим входом первогоалгебраического сумматора позволяет скор, ректировать., величину Э ,что вместе взятое обеспечивает более точное вычисление прогноэируемого значения дисперсии толщины полосы,На чертеже дана блок-схема устройства.Устройство содержит толщинометр 1,установленный на выходе стана, элемент2 сравнения, первый вход которого соединнен с выходрм толщиномера 1, блок 3 задания номинальных значений, первый выходкоторого соединен со вторым входом элемента 2 сравнения, блок 4 автоматическойкоррекции толщины полосы, вход которогосоединен с выходом элемента 2 сравнения,регуляторы, 5 толщины полосы (по числу клетей), первые входы которых...

Номер патента: 876226

Опубликовано: 30.10.1981

Авторы: Кириченко, Кузин, Оружинский, Сбитнев, Серегин

МПК: B21B 37/00

Метки: линеек, направляющих, установкой

...блока 11, выход четвертого умножителя 17 соединен со входом третьего сумматора 18, выход которого соединен с третьим входом первого умножителя 14, выход которого является выходом вычислительного блока 11, со 4 единен с первым входом исполнительного блока 8, второй вход четвертого умножителя 17, являющийся одновременно четвертым входом блока 11, соединен с блоком 7 ввода постоянных ве 50 личин и вторым входом исполнительного блока 8, Датчик 6 угла поворота барабана связан с барабаном 3 моталки, который приводится во вращение электродвигателем 10. Направляющие линей 55 ки 9 установлены перед входом полосы 1 в моталку. Натяжение смотки Т в общем случае направлено под углом с к горизонтали, что связано с тем,26что, как правило,...

Номер патента: 870651

Опубликовано: 07.10.1981

Автор: Сбитнев

МПК: E05B 47/02

Метки: замок, электромагнитный

...муфты 6, 7, установленные на оси наружной ручки управления 4, причем муфта 7 свободно установлена на оси и палец 8 для взаимодействия с ригелем 5, а муфта 6 размещена на части оси наружной ручки управления 4 с фигурным профилем с возможностью осе вого перемещения. Внутренняя ручка управления 9 подвижно установлена в корпусе и связана с ригелем 5. Ключевина 10 имеет установленный на ней рычаг 11, взаимолейст 870651вуюший с одним из плеч двуплечего рычага 3.Замок работает следующим образом.При подаче тока на клеммы электромагнита 2 притягивается якорь 3, который своим плечом перемещает одну половину муф ты 6 до зацепления с другой. При повороте наружной ручки управления 4 палец 8 муфты 7 входит в контакт с подпружиненным ригелем 5 и...

Номер патента: 866523

Опубликовано: 23.09.1981

Авторы: Дружинин, Малыгин, Полякова, Сбитнев

МПК: G01R 33/18

Метки: динамической, магнитострикции

...оси, Ось измерительной обмотки 7 совмещена с направлением градиента поля магнита бт,е.ось магнита 6 совпадает с осью обмотки7, выводы которой подключены к регистратору 8. Пружина 5 и постоянный магнит 6 заключены в ферромагнитный экран 9,Устройство для измерения динамической магнитострикции работает следующимобразом.При помощи магнитопровода 1 и намагничиваюшей обмотки 2 вызывают появление в сердечнике 3 переменной магнитострикционной силыпгде Г - амплитудное значение магнитом.еластрикционной силы;ж - круговая частота питающей сети.При этом длина сердечника 3 изменяется с удвоенной частотой питающей сети 6823 4а пружина 5 с постоянным магнитом 6совершает гармонические колебательныедвижения, Амплитуда колебаний магнита6 может при...

Номер патента: 864345

Опубликовано: 15.09.1981

Авторы: Бибергаль, Бирюкова, Городецкая, Розов, Сбитнев, Соломоник, Татаринцев

МПК: H01B 7/04

Метки: высоковольтный, малоиндуктивный, монтажный, провод

...выполнениэ изолированных проволок, например30 эмалированныхНа фиг. 1 показана конструкция провода; на фиг. 2 - схема замеще" ния.Высоковольтный монтажный малоиндуктнвный провод содержит проволоки 1составляющие центральный проводник, изоляцию 2, проволоки 3 с дополнительной изоляцией, составляющие. внешний проводник . защитную оболочку 4, источник 5 импульсного напряжения, нагрузку 6.При величине сопротивления нагруз ки много меньшей, чем сопротивление проводников провода, конструкция работает следующим образом.При пробое основной изоляции ток пробоя протекает по центральному проводнику через канал пробоя и по внешнему проводнику, Так как проволоки внешнего проводника изолированы, ток пробоя проходит только по одной из проволок внешнего...

Номер патента: 864206

Опубликовано: 15.09.1981

Авторы: Маслов, Сбитнев, Снегирев, Чернокоз

МПК: G01R 33/05

Метки: металлической, немагнитной, пленок, поверхности, свойств, ферромагнитных

...магнитопровод 1 с противоположно ориентированными зазорами и намагничивающей обмоткой 2, измерительную обмотку 3, компенсационную обмотку 4, генератор переменного напряжения 5, источник гармонических составляющих напряжения перемагничивания б, блок 7 регулировки амплитуд и фаз, блок компексации 8,элемент начальной балансировки 9и образец 10. Выход блока компенсации 8 является выходом устройства поиндукции.Работает устройство следующимобразом. При перемагничивакии магнитопрово,.: 1 полем переменного тока в оботкр 2, в измерительной обмотке 3 и компенсационной обмотке 4 наводятся при отсутствии образца примерно одинаковые напряжения, так как магнитопровод выполнен симметричным, и на входе блока компенсации 8 присутствует...

Номер патента: 855766

Опубликовано: 15.08.1981

Авторы: Гордиенко, Иванченко, Сбитнев, Татарский

МПК: H01H 1/20

Метки: контактная

...к пружине и предохраняет последнюю от перегрева и снижения упругих свойств, На фиг, 8-10 показана контактная система, тяга 8 которой выполнена в виде П-образной скобы, а подпружиненными элементами являются с одной стороны планка 1 б, а с другой - полка самой П-образной тяги. Выступы контактодержателя 17 раз- о мешены между щечками 18 тяги 8 (фиг.9, При этом сечение контакта не уменьшается, в отличие от контактной системы, показанной на фиг, 1-7, хотя конструкция несколько сложнее. Для улучшения самоустановки контакта 55 подпружинивающие поверхности и контакт могут быть снабжены выступами (впадинами, входящими друг в друга (фиг, 11. Контактная система может быть выполнена, как показано на 60 фиг, 12, где роль подпружинивающих...

Номер патента: 829485

Опубликовано: 15.05.1981

Авторы: Бинкоу, Гончаров, Калинин, Сбитнев, Филиппов

МПК: B65D 85/46

Метки: кирпичей, поддон

...7 стоек 4 свободно закреплены на осях 8 П-образные планки 9 с отверстиями, а в верхней части стенок 3 по обеим сторонам стоек 4 закреплены на осях 10 коленчатые рычаги 11, которые могут вращаться вокруг осей 10. Один конец коленчатого рычага 11 расположен в отверстия П-образных планок 9, а второй - с фиксирующими элементами 6, смонтированными по углам шита 2.Загрузка поддона и фиксация кирпича при выполнении погрузочно-разгрузочных работ осуществляется следующим образом.3Пустой поддон устанавливают на ровную площадку. Снимают щит 2 и фиксируют в вертикальном поЛожении боковые стенки 3 вместе с телескопическими стойками 4, Укладывают в штабель 12 кирпич или другие изделия прямоугольной формы. После формирования штабеля сверху...

Номер патента: 777189

Опубликовано: 07.11.1980

Авторы: Сбитнев, Юрков

МПК: E05B 47/00

Метки: замок, электромагнитный

...с контактным30 фиг. 1 изображен описываемый запри закрытом положении защелки;иг. 2 - то же, при открытом положении защелки,Замок содержит катушку 1 электромагнита, КС-цепь 2, включенную параллельно катушке и служащую для задержки отпускания катушки, обеспечения установки упора 3 на ограничитель 4 после отключения электропитания, контактное устройство 5, взаимодействующее с толкателем 6.Замок работает следующим образом.При подаче коммутационного напряжения на клеммы а и б под действием магнитного поля катушки 1 и ЕС-цепи, коромысло 7 поворачивается и поднимает защелку 8 с упором 3, освобождая его от ограничителя 9, Развернувшийся упор 3 упирается в ограничитель 4 и устанавливается на торец ограничителя 9. Толкатель 6 с демпферной...

Номер патента: 744392

Опубликовано: 30.06.1980

Авторы: Сбитнев, Чернокоз

МПК: G01R 33/00

Метки: магнитных, первичный, разомкнутой, свойств, сердечников, формы

...напряженности магнитного поля.Устройство раоотаст следующим ооразом.При намагничивании сердечника 9 магнитным полем переменного тока в обмотке намагничивания 2 и в измерительной обмотке 10 между полюсами магнитопровода 1 наводится напряжениеу= - уЛНгде Й - число витков измерительной обмотки 10;С 1 м - МаГНИтНОЕ НаПряжЕНИЕ МЕжду ПОлюсами магнитопровода 1;Ям - магнитное сопротивление потоку,сцепленному с измерительной обмоткой 10.Магнитное напряжение Ум равноУм = с 7,+с 7,+ Угде Умв - магнитное напряжение насердечнике 9;мРмг - МаГНР 1 тНЫЕ НаПРЯжЕНИЯ Назазоре между сердечником9 и магнитопроводом 1.Следовательно,Напряжение на измерительной обмотке 3равноу у(7 ы мз)Рм, Нгде К - число витков измерительной обмотки 3;Ум, - магнитное...

Номер патента: 733754

Опубликовано: 15.05.1980

Авторы: Ковтунович-Сошинский, Опрышко, Сбитнев, Ясинская

МПК: B21B 37/24

Метки: горячей, группе, клетей, листового, непрерывной, полосы, прокатки, прокатываемой, стана, толщины

...как к 4-й клети подходит участок полосы, прокатанный(Ос учетом коррекции раствора 1-й клети, на полосу воздействуют коррекциирастворов всех 4-х клетей,Четвертый этап регулирования:Я 4-4 ЯзБгЯ 1-4 д ЯЛ Б 4 4 = 8/ЗЕд Б"15 д,Я - 9/зэк1 О/ЗВд я3-4г ЬЯ - 4/Ъб д Я,4-4При описанном законе регулирования полная компенсация измеренного20 отклонения толщины происходит в момент включения корректирующих воздействий, т.е. быстрее, чем в ранеерассмотренных способах, на времяпрокатки в непрерывной группе клетей,что особенно важно при прокатке коротких полос,На фиг, 1 представлено изменениерастворов горизонтальных валков вовремени (по длине полосы); на фиг,2 результат работы канала коррекции потолщине (долевое участие отдельныхклетей),На фиг. 3...
