Номер патента: 1778478

Опубликовано: 30.11.1992

Авторы: Воробьев, Дмитриев, Кормильцин, Рудобашта, Тарова

МПК: F26B 17/10

Метки: инертных, пастообразных, суспензий, сушилка, телах

...осевогоповорота относительно друг друга для регулирования соотношения расходов пристеночного и центрального потоковтеплоносителя; Теплоноситель, проходя 50 . щий через кольцевой зазор между диффузором 7 и конической частью камеры 1,образует пристеночный поток теплоносителя. Теплоноситель, попадающий через окнав кольце 6 и диффуэоре 7 внутрь диффузора55 7, образует центральный йоток, Пристеночный и центральный потоки теплоносителявоздействуют на инертный носитель и приводят его во взвешенное состояние, Приэтом образуется плотный кольцеобраэныйзакрученный слой 8 инертных частиц. Гра1778478 10 15 20 25 30 35 40 50 ине рта. ницы этого слоя инерта на фиг,1 показаны пунктирной линией. Внутри камеры 1, соосно с ней, размещен ротор 3 с...

Номер патента: 1748706

Опубликовано: 23.07.1992

Авторы: Кизюн, Левченко, Мальгин, Рудобашта

МПК: A01C 15/04, B65G 53/40

Метки: внесения, почву, тукосмесей

...парусностью туков,Цель достигается тем, что в устройстведля внесения тукосмесей иа почву, содержащем ходовую часть, раму, материэлопровод.с подающим устройством и тукораспределя-ющее устройство, подающее устройство выполнено в виде пневмопровода споследоватейьно установленными нэ немэжекторэми или в виде параллельных пневмопроводов с эжекторами в начале каждогоиз них, прицем эжекторы установлены подбункерами.На фиг, 1 изображено устройство длявнесения тукосмесей нз почву, вид сбоку; нафиг. 2 - то же, вид сверху (в варианте последовательного соединения эжекторной системы); на фиг. 3 - то же, (в вариантепараллельной разгрузки бункеров центральной емкости),Устройство имеет центральную емкость, состоящую из бункеров 1 (число бункеров...

Номер патента: 1732839

Опубликовано: 15.05.1992

Авторы: Гординский, Зуев, Кадиров, Николаенко, Рудобашта, Шестаков

МПК: A01C 15/00

Метки: внесения, удобрений

...на фиг.4 - вид А на фиг.2, настил с одним срезом.Устройство для внесения удобрений состоит из бункера 1, пруткового транспортера 2, настила 3 между верхней и нижней ветвями транспортера, туконаправителя 4 и рассеивающего рабочего органа 5, Настил 3 в месте схода удобрений на туконаправитель выполнен сдвумя симметричными, сходящимися под произвольным углом косыми срезами б, или с одним косым срезом 7. Туконаправитель выполнен секционным и установлен между ветвями транспортера вдоль косых срезов настила, Проекция косых средств на продольную ось транспортера равна или кратна шагу прутков транспортера, а величина кратности суммы проекций косых срезов над каждой секцией туконаправителя равна или кратна числу его секций. Устройство работает...

Номер патента: 1724607

Опубликовано: 07.04.1992

Авторы: Имомов, Рахматов, Рудобашта, Сидоренков

МПК: C02F 11/04

Метки: биогаза

...промежуток времени термостатирование внутри выдерживателей, при этом увеличивается контактная поверхность, а также обеспечивается интенсивное перемешивание массы вокруг выдерживателей, выходящей из тангенциальных трубок, установленных в теплообменнике,Рекуператор выполнен в виде шарового слоя, что уменьшает металлоемкость конструкции и теплопотери и увеличивает возможность возвратно-поступательного перемешивания.На фиг.1 изображена установка, продольный разрез; на фиг,2 - разрез А-А на фиг.1; на фиг.З - разрез Б-Б на фиг.1; на фиг.4 - рекуператор, частичный продольный разрез; на фиг.5 - разрез В-В на фиг.4.5 10 50 55 зом,Установка для получения биогаза включает неподвижный реактор 1, выполненный в виде сферы, разделитель 2 объема...

Номер патента: 1698601

Опубликовано: 15.12.1991

Авторы: Дмитриев, Кормильцин, Рудобашта, Тарова

МПК: F26B 17/10, F26B 3/12

Метки: пастообразных, суспензий, сушилка

...6 и центральный биконический распылитель 7 для подачи влажного материала, Диффузор6 имеет внешние 8 и внутренние 9 тангенциальные наклонные пластины, а нижнийконус распылителя 7 имеет тангенциальныепластины 10,10 Сушилка работает следующим образом.В цилиндроконическую камеру 1 загружается инертный материал в виде гранулразмером (2 - 3)10 м, выполненный из фто-зропласта, полиамида и т, дЧерез тангенци 15 альные вводы 4 в барабан 2 подаетсятеплоноситель, который закручивается и попадает в цилиндроконическую камеру,Инертный носитель приводится во взвешенное состояние и образует плотный за 20 крученный поток. Вэтот поток через .распылитель 7 вводится влажный материал,который распределяется на поверхностиинерта, высушивается, затем...

Номер патента: 1695088

Опубликовано: 30.11.1991

Авторы: Дмитриев, Кормильцин, Рудобашта, Тарова

МПК: F26B 17/10, F26B 3/12

Метки: инертных, пастообразных, слое, суспензий, сушки, тел

...егоинтенсивное распределение на поверхности инертных частиц внутреннего слоя. В обечайке 6 осуществляется преимущественро распределение влажного материала и его 30 частичная подсушка(фиксация на поверхности инерта). Оптимальный гидродинамический режим устанавливается регулировкой расхода теплоносителя через тангенциальные вводы 5, Температура теплоносителя 35 выбирается достаточно высокой, исходя изусловий интенсивного теплообмена и того, что перегрев влажного материала не возникает, так как сушка в обечайке 6 протекает в первом периоде. Опускаясь в нижнюю часть 40 слоя, частицы инерта с нанесенным и зафиксированным на них материалом выбрасываются центральной силой через тангенциальные окна обечайки 6, подхватываются...

Номер патента: 1688082

Опубликовано: 30.10.1991

Авторы: Дмитриев, Кормильцин, Рудобашта, Тарова

МПК: F26B 17/10

Метки: инертных, пастообразных, сушки, телах

...слоев и движения инертных тел - стрелками), Взакрученный слой инертных тел, находящихся в рабочей камере 1, через питатель 8подается влажный пастообразный материал, В слое происходит интенсивное распределение влажного материала поповерхности инертных тел, некоторое егоподсушивание. Частицы инертных тел с нанесенным на них слоем влажного материалаопускаются. Более тяжелые частицы опускаются в нижнюю часть споя, где за счет цен, тробежных сил попадают в трубопровод 6,В трубопроводе 6 установлен эжектор 7, вкоторый через патрубок подачи теплоносителя подается дополнительно теплоноси 5 10 15 20 25 30 35 40 тель. Эжектор 7 захватывает частицы инертных тел и транспортирует их в рабочую камеру 2, Здесь инертные тела попадают во второй...

Номер патента: 1676489

Опубликовано: 15.09.1991

Авторы: Астион, Березняк, Лебеденко, Левченко, Рудобашта, Селезнев, Сенюшов, Шевченко

МПК: A01C 17/00

Метки: внесения, удобрений

...убывает от одного торца барабана к другому, либо усеченного конуса 9, на боковой поверхности которого по образующим расположены метательные лопатки.Питатели 3 подают материал на боковую поверхность тукораспределяющих аппаратов 4 по винтовой линии 7 (ВГ), что вызывает изменение направления векторов скорости 8 схода частиц материала 9 от близкого к параллельному относительно поверхности почвы до направления, обеспечивающего рассев материала под машиной,Высеваемый материал иэ бункера 1 через дозирующее устройство 2 и питатели 3 подается на тукораспределяющие аппараты 4 по кривой линии (ВГ) таким образом, чтобы направление вектора скорости 10 ча 5 10 15 20 25 30 35 40 45 50 55 стиц материала 11 при сходе их с тукораспределяющего аппарата...

Номер патента: 1666898

Опубликовано: 30.07.1991

Авторы: Воробьев, Дмитриев, Кормильцин, Рудобашта, Тарова

МПК: F26B 17/10

Метки: пастообразных, сушилка

...Другая часть теплоносителя через окна в цилиндрической вставке 5 и вставке 6 попадает внутрь конической вставки 6, образуя центральный поток теплоНосителя, Вставки 5 и 6 имеют возможность осевого поворота одна относительно другой,для регулирования площади проходов для теплоносителя в окнах. Кроме того, коническая вставка 6 совместно с цилиндрической вставкой 5 могут поворачиваться и относительно оси барабана 3. Это позволяет в широких пределах регулировать соотношение пристеночного и центрального потока. Пристеночный и центральный поток воздействует на инертный носитель и приводят его во взвешенное состояние. При этом образуется плотный кольцеобразный закрученный поток инертных частиц, в котором через боковое фильерное...

Номер патента: 1639459

Опубликовано: 07.04.1991

Авторы: Астион, Березняк, Лебеденко, Левченко, Рудобашта, Селезнев, Сенюшов, Шевченко

МПК: A01C 15/04, E01C 19/20

Метки: распределения, сыпучих

...6 материалопроводов 7. Наружные концы 8 материалопроводов 7 подвижно закреплены с воэможностью перемещения по дуге окружности штанги 9, которая выполнена по данной дуге окружности, ограниченной крайними материалопроводами 7, причем направление наружных концов 8 материалопроводов 7 совпадает с радиусами этой окружности, а углы р 1,.р между наружными концами 8 материалопроводов 7 уменьшаются к продольной оси машины и находятся в следующем соотношении;1 Р 2)Щ 3) фпгде р - угол между двумя соседними материалопроводами,Кроме того, угловые расстояния (углы гр 1, .р ) между наружными концами 8 материалопроводов 7 могут регулироваться благодаря их перемещению по дуге окружности штанги 9. Штанга 9 закреплена с возможностью изменения положения...

Номер патента: 1606468

Опубликовано: 15.11.1990

Авторы: Бородин, Имомов, Пузанков, Рахматов, Рудобашта

МПК: C02F 11/04

Метки: биогаза

...лопасти 14. Выведенные концы попого цилиндра 10 насажены настанину 15 с подшипниками 16 и вспомогательное оборудование.15Установка работает следующим образом.Сбраживаемая масса из входноготрубопровода 11 поступает .во внутрькорпуса 1 реактора по полому цилиндру 10, где посредством вращательногодвижения масса перемешивается интенсивно благодаря центробежному насосусистемы термостатирования и лопастям,14, создающим турбулизацию потока.Лопасти закреплены на поверхности полого цилиндра с заданными пространственными расположениями (60 граддруг от друга) и выполнены в видеперфорированной поверхности.Вращение реактора вокруг своейоси производят снаружи двигателем,установленным в центре вращения через бесконечную обойму 2.Сбраживаемая масса...

Номер патента: 1599633

Опубликовано: 15.10.1990

Авторы: Бабков, Жемеря, Косяков, Косяченко, Рудобашта, Цетович

МПК: F26B 17/10

Метки: кипящем, слое, сушки

...зону 4) до максимальной (передэжекторным устройством 20) вследствиепоследовательного обдува газом нагре-, 50 55 5 10 15 20 25 30 35 40 45 вателей 17. Одновременно с этим теплоноситель, проходя через щели газо- распределительной решетки 2 под углом к вертикали, псевдоожижает предварительно записанный слой сухого материала и заставляет его перемещаться по периметру рабочей зоны 3 в направлении, противоположном циркуляции теплоносителя в газовой зоне 4, Таким образом, в объеме кипящего слоя происходит формирование устойчивых температурных зон. Форсункой 11 в на" чало секции .7 вспрыскивается жидкость (раствор или суспензия), которая осаждается на поверхности частиц, находящихся в зоне факела расплыва. Сюда же иэ газовой зоны 4 поступает...

Номер патента: 1599391

Опубликовано: 15.10.1990

Авторы: Аверичкин, Киреев, Клементьев, Кузнецов, Неелова, Рудобашта, Сергиенко

МПК: C08G 77/06

Метки: полиорганосилоксанов

...р и м е р ы 2-6. Аппаратурноеоформление, последовательность ипоря,"ок проведения синтезов аналогичны примеру 1. Технологические параметры и условия проведения синтезовпредставлены в табл.1, а характеристика олигомерных продуктов - втабл.2,П р и м е р 7. К 191,2 г МТХС,находящегося в кубе, медленно добавляют при перемешивании 122,9 г мета-нола из мерной емкости. При этом температуру в кубе поддерживают 6510 С(режим кипения). Мольное соотношениеспирта и органохлорсилана (ОХС) составляет 3, что соответствует 1,0 мольспирта на 1 г-атом С 1 . После введения всего количества ОХС реакционнуюсмесь продолжают кипятить в течение40 мин, отводя НС 1 (и частично спирт)через колонну в охлаждаемую до минус 30 С ловушку (спирт вновь возвращается в...

Номер патента: 1535421

Опубликовано: 15.01.1990

Авторы: Вожик, Гординский, Казуров, Кизюн, Масло, Милованов, Рудобашта, Сенюшов

МПК: A01C 15/04

Метки: пневматическая, сеялка

...их )ирина уцеличивдстся, д угол наклона умецьшдс тся лля кажлого материалопровола )и холу лвжения сеялки.Крох)с го,о, пг);)с)цн) в цг)оскос)и, пср.)с )ликулярцой к .;,О:1 ольнй оси мдгериа,)цроволи, .),)Н.нис )ы )ю холу движения сеялки. 11 ри; дкс)оц поперечной Оси кдклой;),)зстицы к: Оризоигдли состав)яету)ол .)с. 2ф) 4).11 нен м;)и;с л) н с 5), )кд р)6 Отде) с,телук. ;цим ОбразоВьцсцзсмый чд)срид, из бснкерИс)- ,с)стс 5 И) г)т., ч 2 к тчкоидцр) Вите.)я)( 4 и Внутрсццич кнцдч мрис)оцроволов 3, В )Оторых ИО )х;) ) ь)вдс) .5 ВО 1.1 хн)иь)ч цото- КОЧ, ЦОТХ ДКЦИМ ЧСРЕЗ ВО(ЛХХОИОЛВО 1 ЯИ 1 с изгрубки 5 От источника сжатого ВО)лх х, и ,д)ге) ртируется по нич к от.рд;+,.: ль)ыч иг)д ) Идм 6 рдсцы;)итслй Влд) ларя )Ох), )то и;ирина пластин...

Номер патента: 1523860

Опубликовано: 23.11.1989

Авторы: Бабков, Григорьев, Жемеря, Косяков, Рудобашта, Сидоренков, Филипков, Цетович

МПК: F24H 3/04

Метки: воздухонагреватель

...размещен сзазором относительно образующих электронагревателей 2 конус 4 с вершиной,направленной навстречу потоку,Конфузор и конус снабжены каждыйнаправляющими 5, выполненными по винтовой линии со стороны электронагревателей 2, которые не касаются последних.Кроме этого, воздухонагревательдополнительно содержит вентилятор 6и фланцы / и 8, в отверстиях которыхзакреплены концы электронагревателей 2,40Воздухонагреватель работает следующим образом.Нагнетаемый в корпус 1 вентилятором 6 воздух соприкасается с рабочимиповерхностями электронагревателей 2,начинает нагреваться и по мере даль 45нейшего продвижения начинает ускоряться вследствие сужения проходного сечения конфузора 3. Направляющая 5, выполненная по винтовой линии, закручивает...

Номер патента: 1480784

Опубликовано: 23.05.1989

Авторы: Астион, Гординский, Зуев, Левченко, Рудобашта, Селезнев

МПК: A01C 17/00

Метки: минеральных, разбрасыватель, удобрений

...4 выполнены поворотными на острый уголпри помощи фиксатора 8 и размещены в одной плоскости, расположенной под острым углом об к горизонту. Внешние концы 5 материалопроводов 4 расположены так, что через их нижние наружные концы можно провести параболическую кривую, обращенную вершиной в сторону рассева, экстремум которой совпадает с осью симметрии машины, а оси этих внешних концов 5 совпадают с радиусами кривизны данной параболы.Разбрасыватель работает следующим образом.Материал из центральной емкости 1 подается питателем 2 в эжекторную систему 3, где подхватывается воздушным потоком, поступающим от источника 6 сжатого воздуха через гибкие рукава 7, и транспортируется по материалопроводам 4 и через их внешниеконцы 5 поступает в виде...

Номер патента: 1460342

Опубликовано: 23.02.1989

Авторы: Балашов, Кременчуцкий, Масленко, Рудобашта, Семакин

МПК: E21F 7/00

Метки: воды, дегазационной, откачки, скважины

...водоотлслителя 5, лдтчика 6 нижнего, датчика 7 верхнего уровней воль), электромагнитного клдпаца 8, трбь 1 9 лля подвода сжатого гдзг), приспособления 1 О лля перекрытия легазапионного трубопровода, выполненного ц виде задвижки с приводом или в виле эластичного цдкерд, сообщенного с трубой л,1 я цодволя скятого Гдзг), цри этом эл,)стичнцй пакер имеет избыточный клапан 11.,1 егЯздциоцццй треб)опрс)е)од 3 мокет ьпь соелц)ц и с обсдлцой трубой посредством Г 111 рцр 1)цдццого шланга 12, закрепленцоп хмчгг)ми 13.Усгроис) во работает следующим образом.11 Я л)н) скважины 1 обсдлцои труб 1 ц , жестко с 1)ели ценной с леГдздццоцццч треб)оцроволом 3, опускают водоотволя)пук) грубу 4, прелирцтсльцо завареннуютОРцг 1 ц пеР 11)ОРи Р)1) цц 7)О )г 1...

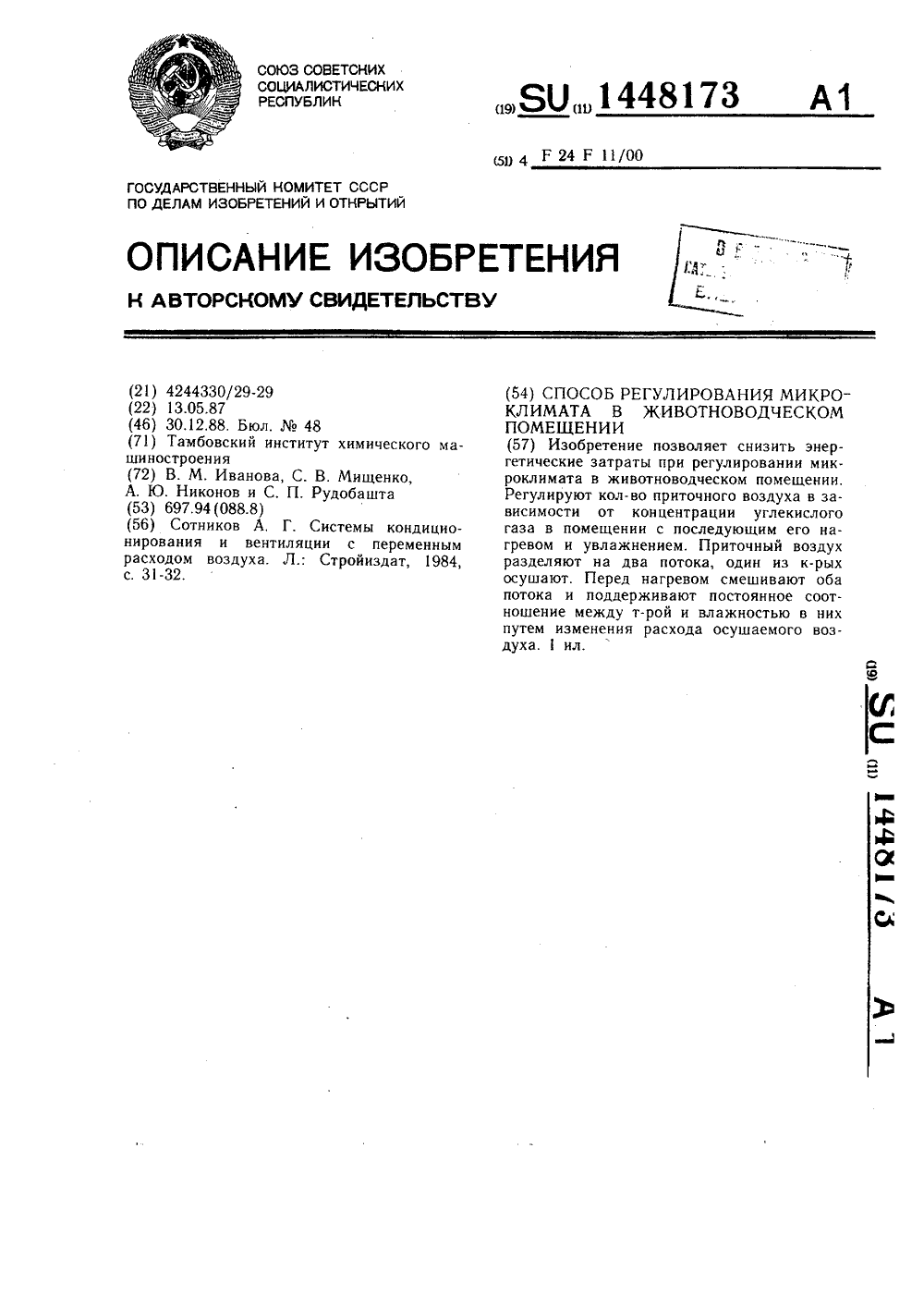

Номер патента: 1448173

Опубликовано: 30.12.1988

Авторы: Иванова, Мищенко, Никонов, Рудобашта

МПК: F24F 11/00

Метки: животноводческом, микроклимата, помещении

...подключен к электронагревателю 5, и датчик 10 относитель ной влажности в смесителе 2, выход которого соединен с одним из входов регулятора 11 соотношения, к второму входу которого подключен датчик 12 температуры воздуха в смесителе 2, а выход регулятора 11 соотношения подключен к клапану 13, датчик 14 концентрации углекислого газа в помещении, выход которого соединен с входом регулятора 15 концентрации углекислого газа, выход которого связан с клапаном 16, установленным на входном воздуховоде 17, разделяющимся на два воздуховода 18 и 19, причем в последнем установлено дросселирующее сопротивление 20.Способ регулирования микроклимата осуществляется с помощью устройства следующим образом.Концентрация углекислого газа в помещении,...

Номер патента: 1416714

Опубликовано: 15.08.1988

Авторы: Абакумов, Кременчуцкий, Рудобашта, Семакин

МПК: E21F 7/00

Метки: герметизации, скважины

...промышленности для дегазации обводненных угольных пластов и горных пород.Целью изобретения является упрощение процесса герметизации скважины в обводненном горном массиве.Способ осуществляют следующим образом.Перед вводом в скважину обсадных труб на внешнюю поверхность труб наносят быстросхватывающийся клей и прикрепляют к ней оболочку, выполненную из гидрофильной бумаги, в которую предварительно помещают состав, расширяющийся при воздействии на него воды. Оболочку накручивают вокруг обсадной трубы без зазоров между витками, после чего трубу вводят в устье скважины. Цикл дегазации начинают после завершения реакции состава с шахтной водой, содержащейся в массиве.Пример. Для дегазации надрабатываемого угольного пласта в почве...

Номер патента: 1383067

Опубликовано: 23.03.1988

Авторы: Белевитина, Воробьев, Горелов, Дмитриев, Кормильцин, Рудобашта

МПК: F26B 17/10

Метки: пастообразных, суспензий, сушилка

...пластины 7. 20Сушилка работает следующим образом.Поток теплоносителя, вводимый в вихревую камеру 2 создает взвешенный вращающийся кольцевой слой инерта, 25 Влажный материал подается дозатором в нижнюю часть вращающегося слоя через патрубок 5. Высушенный и отделившийся от инерта материал выносится потоком теплоносителя в циклонную камеру 3, где происходит сепарация материала. Крупные частицы отделяются от основного потока аэровзвеси и возвращаются в вихревую камеру 2 через кольцевой зазор, образованный конусом 4 и нижним основанием вихревой камеры 2, в зону сушки, где дополнительно истираются. Готовый нродукт более однородного фракционного состава потоком теплоносителя выводится через выхлопной патрубок 6. Крупные частицы...

Номер патента: 1295172

Опубликовано: 07.03.1987

Авторы: Воробьев, Горелов, Кормильцин, Ладыжский, Михайлик, Рудобашта, Цетович

МПК: F26B 17/10

Метки: сушилка

...процесса путем регулирования экспозии суш 10 ки и обеспечения очистки конуса.На фиг. 1 изображена сушилка, общий вид; на фиг. 2 - сечение А - А на фиг. 1,Сушилка для суспензий и паст содержит цилиндроконическую вертикальную камеру 1 с патрубками 2 и 3 соответственно ввода влажного материала и вывода сухого материала и отработанного теплоносителя. В нижней части камеры 1 имеется барабан 4 с неподвижным конусом 5, через который можно также подавать влажный материал и который снабжен на внешней 20 поверхности наклонной направляющей 6, присоединенной нижним концом к патрубку 7 ввода теплоносителя. Наклонная направляющая 6 установлена под определенным углом и с возможностью перемещения по поверхности конуса 5 и присоединена к патрубку 7...

Номер патента: 1286977

Опубликовано: 30.01.1987

Авторы: Бородин, Карташов, Рудобашта, Шарков

МПК: G01N 25/18

Метки: свойств, теплофизических

...кривые С = 2(,) дифференцировали по времени при= 0(фиг. 1), и из найденных таким образом производных вычислили коэффициентэкстинкции К по формуле 40 найдены значения и = 738 С и= 3,08 м. О Коэффициент температуропроводимости ц найден методом диахомии каккорень уравнения, описывающего остывание материала при поддержании наего поверхности постоянной темпера- туры а = 2,06 10 м/с. 1 п(С)/хо =0 - Еп Г. /х 7 =О 45 В данном случае 1 с = 10,7 м Для двух значений координат находили два значения М. - отношения0удельных диэлектрических потерь к объемной теплоемности почвы . хИ, -С (ь.) /х, ". = О Е:0,181;О,Ч(".)/х". = О Е =0,180. Из этой зависимости в соответствин с уравнением, соответствующимпервому моменту остывания с(х,о) = с ехр(-1 с,...

Номер патента: 1259972

Опубликовано: 30.09.1986

Авторы: Вожик, Голиков, Довгоший, Зуев, Николаенко, Рудобашта, Соколов, Федотов, Шмонин

МПК: A01C 15/04

Метки: пневматическая, сеялка

...изображена машина, вид сбоку; на фиг.2 - сечение А-А на фиг.2; на Ъиг,3 - вид Б на фиг.1; на фиг.4 - туконаправитель с воронками в аксонометрии,Пневматическая сеялка состоитиз бункера 1 с питателем 2, туконаправителя 3, разделенного продоль ными перегородками 4 на каналы 5, количество которых соответствует числу материалопроводов 6. Каналы в нижней части туконаправителя соединены с воронками 7 с выпускными от 1 верстиями 8, сообщенные с внутренними концами материалопроводов 6, которые соединены в месте приема материала через эжекторы 9 и воэдухопроводы 10 с источником сжатого воздуха 1 не показан), Выпускные 1259972отверстия 8 расположены по сторонамугла, биссектриса которого лежитна продольной плоскости симметриитуконаправителя, а...

Номер патента: 1169723

Опубликовано: 30.07.1985

Авторы: Борщев, Буданцев, Волков, Долгунин, Кузнецов, Ражев, Рудобашта, Сенаторов, Уколов

МПК: B01J 2/12

Метки: гранулирования, порошкообразных

...г.Ужгород, ул.Проектная, 41169Изобретение относится к гранулированию и сушке материалов и может быть использовано в химической и смежных отраслях промьппленности, в частности в производстве гранулированных мине ральных удобрений.Цель изобретения - повышение.выхода товарной фракции и производительности эа счет повышения стабильности работы устройства и эксплуатации его 1 О при повьппенной температуре теплоносителя.На чертеже представлена схема устройства для гранулирования порошкообраэных материалов. 15Устройство для гранулирования порошкообразных материалов содержит барабан 1, на внутренней поверхности которого закреплена подъемно-лопастная насадка 2, обратный шнек 3 и клас-О сификатор 4. С одного торца барабана расположена...

Номер патента: 1122255

Опубликовано: 07.11.1984

Авторы: Вожик, Довгоший, Кадиров, Николаенко, Рудобашта, Федотов

МПК: A01C 15/04

Метки: пневматическая, сеялка

...в туконаиравитель, который делит его на потоки и направляет каждый поток в расположенные поперек продольной оси бункера материалоироводы, по которым материал иод действием энергии воздушного потока от источника сжатого воздуха транспортируется к местам внесения в почву 2.,Существенным недостатком известного высевающего аппарата является то, что вслелствие расположения выходных отверстий туконаправителя поперек продольной оси иитателя поступающие из них потоки материала необходимо повернуть на 90 и материалоироводы поэтому в местах сообгцения с выходными отверстиями туконаира вителя имеют колена, создающие дополнительное сопротивление движению аэро- смеси, что приводит и интенсивному их износу, периодическому забиванию и...

Номер патента: 1121564

Опубликовано: 30.10.1984

Авторы: Горелов, Железняков, Кормильцин, Ладыжский, Михайлов, Рудобашта

МПК: F26B 17/10

Метки: пастообразных, растворов, суспензий, сушилка

...Фиг. 1 схематически изображенапредлагаемая сушилка; на Фиг. 2узел 1 на Фиг, 1 в увеличенном масштабе.11215 б 4 ВНИИПИ Заказ 7.,бб/32 ,Тираж ббб Подписное 4 Ш ШаФи ею абаю Фйюевв 4 ЮеФилиал ППП ."Патентф, г. Ужгород, ул.Проектная, 4 Сушилка содержит цилиндро-коническую камеру 1 и расположенный под ней горизонтальный барабан 2, частично заполненный инертными телами, с патрубками 3 тангенциального ввода теплоносителя. 5К торцам барабана прикреплены два цилиндра 4 с приваренной к ним винтовой поверхностью (винтообраэными направляющими 5)В центре бараба на 2 по оси камеры 1 и между цилинд О рами 4 вертикально установлен конус: б с форсункой 7 или с перфорированной поверхностью 8 (фиг. 2). Высота конуса равна внутреннему диаметру...

Номер патента: 1055714

Опубликовано: 23.11.1983

Авторы: Амелькин, Кравцов, Николаенко, Пекарский, Рудобашта, Смаковский

МПК: B65G 53/28

Метки: всасывающе-нагнетательная, пневмотранспортирования, сыпучих

...потока нагнетательного транспортноготрубопровода, снабжена струйными насосами, установленными по одному навыпускных патрубках одной и другойкамер с возможностью поочередногосообщения их с источником сжатоговоздуха и соединенными посредствомтрубопроводов своими всасывающимиполостями: первый - с верхней частьювторой камеры, а второй - с верхнейчастью первой камеры, и датчикамиуровня материала в каждой камере,причем каждый из укаэанных трубопроводов снабжен вакуумным клапаном длясообщения: с атмосферой, связаннымс соответствующим датчиком уровня,На фиг. 1 изображена предлагаемая установка, вид сверху; на фиг,2 продольный разрез камеры в моментзагрузки; на фиг. 3 - то же, в моментвыгрузки материала,Установка содержит заборное устройство...

Номер патента: 830090

Опубликовано: 15.05.1981

Авторы: Бодров, Мартемьянов, Потапов, Рудобашта

МПК: F26B 25/22

Метки: сушки, управленияпроцессом

...5 пода- провод 6 отвода провод 7 пара, датчики 8, 9 и тва.Схема содержит гранулу 2 ленточную, вентилятооздуха, калорифер 4, труби сушильного агента, трубоушильного агента, трубобогревающего калорифер,10 измеритель 11, регулятор 12, рег ующий орган 13.Устройство работает следующим образом Паста движется по гранулятору 1 и ввиде гранул попадает из него на лсушилку 2, сушка ведется воздухо раемым из помещения вентилятором греваемым в калорифере 4 и дале бопроводу 5 попадающим в сушил трубопроводу 6 отводящимся из не грев воздуха ведется паром, подав 10 калорифер по трубопроводу .7.Регулирование производится следующимобразом. Три датчика 8, 9 и 1 О измеряют соответственно влажности пасты, воздуха на входе в сушилку и воздуха на выходе...

Номер патента: 800549

Опубликовано: 30.01.1981

Авторы: Затона, Клещ, Коваль, Коновалов, Нечаев, Паско, Рудобашта

МПК: F26B 21/04

Метки: дляисследования, лабораторная, процессов, сушки

...достигается тем, что в контур включены дополнительная сушильная камера и установленный передосновной сушильной камерой тепловойаккумулятор, кроме того, в установкудополнительно введен второй циркуляционный контур со своим вентиляторомкалорифером и паровоздушным аккумулятором, причем оба контура объединеныдвумя четырехходовыми переключателями, установленными перед тепловымаккумулятором и основной камерой первого контура. При этом тепловойаккумулятор может быть выполнен ввиде насадки изменяемой массы, например в виде пакета сменных пластин,а паровоэдушный аккумулятор можетбыть выполнен в виде обогреваемойемкости с перепускным устройствомизменяемого .сечения.Так как подготовительные режимы вциркуляционных контурах стационарныето...

Номер патента: 601540

Опубликовано: 05.04.1978

Авторы: Климов, Паничкин, Рудобашта

МПК: F26B 5/04

Метки: листовых, сушки

...а пульсирующий режим вакуумирования осушествпяют в пределах остаточного давления от 60-90 мм до 20-40 мм рт,ст.Пульсирующий режим вакуумирования осуществляют по скорости натекания в обьем паров удаляемого из материала растворителя в пределах увеличения давления с 20-40 мм до 60-90 мм тр, ст. периодичность колебаний пределов пульсации контролируется установкой датчика и регулятора давления, согласовано регулирующих необходимый режим работы насоса.Пример.Сушку листов целлулоида 1, 2, 3 и 4 мм при начальном влагосодержании 11% осуществляют при одновременном нагреве и вакуумировании в пульсирующем режиме от 20-40 мм до 60-90 мм рт. ст. остаточ ного давления.ж.601540 7 2 8 40 52 70 тения сум у и з влени нформациип инятыепертизе: вниочник ие...
