Номер патента: 1817136

Опубликовано: 23.05.1993

Авторы: Ромбак, Яновский

МПК: G11C 29/00

Метки: регистров, сдвига

...устанавливающий в исходное состояние регистраторы 7 и 8 ошибки и конца контроля,двоичный делитель 2 и К-разрядный счетчик 9. В результате регистраторы 7 и 8 индуцируют отсутствие ошибок в работе проверяемых регистров 18 и 19 и контроль этих регистров, а все триггеры делителя 2 и счетчика 9 устанавливаются в нулевое состоя" ние, В результате этого появление первого же импульса на выходе генератора 1 приво дит к формированию на выходе ЛЭ 10 И сигнала положительной полярности, уста навливающего по входу 16 выбора режим работы устройства проверяемые регистры 18 и 19 в режим записи параллельного кодаПриходящий это же время с выхода генера- производится контроль правильности функтора 1 по тактовому входу 15 устройствэ на ционирования...

Номер патента: 1798785

Опубликовано: 28.02.1993

Авторы: Ромбак, Яновский

МПК: G06F 11/00

Метки: мультиплексора

...с помощью элементов второй 6 группы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ сисходным кодом, 8 случае несовпаденияэтих кодов в любом разряде, обусловленномкоротким замыканием или обрывом одногоили нескольких информационных входовили несоответствием коммутации информационного входа заданному счетчиком 4 науправляющих входах мультиплексора 13 ад. ресу, на выходе соответствующего элементавторой б группы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ формируется единичный сигнал,проходящий через элемент 9 ИЛИ и устанавливающий триггер 10 в единичное состо.яние. В результате этого на вход блока 11индикации поступает единичные сигнал иблок 11 индикации индицирует неисправность мультиплексора, а на второй вход элемент 2 И - низкий потенциал, запрещающийпрохождение...

Номер патента: 1681215

Опубликовано: 30.09.1991

Авторы: Ромбак, Яновский

МПК: G01N 24/10

Метки: анализатор, концентрации, парамагнитных, центров

...-,и; ГНИ /НОГО ПОЛЯ ОП ИС Ы;-, .гли модуля ции магнитногол:. 0 дее электрическое поле час:(ладывают к;(алибровочномуз, г. . ":Омо.:ью электродов 1 О, что эквиЬ,/Э, , ГОДУПЯЦИИ МВГНИ НОГО ПОЛЯ ТОЛЬЮОво Ном образ,8 по закону:г 8,8 ".Ие резона Сного зна ения магнит;0 и до/.я калибровочного образца при воз"т",и: а неГО электрического пОля,;а-:ал 1 ное значение напряженноОкЧЕСКОГО ПОЛЯ,- , - ам Литуда модуляции электриче;,;.0 ПОД Я,;. ач;. - .,-8 поля Ео Выби)ают Таким, что;Гп:Сстить центры линий ЭПР исследу 8 кого 4 .," КВЛИбрОВОЧНОГО 5 ОбраЗЦОВ;: ; Ри Образом на выходе блока 13 ре,", . 1 и сип алов ЭПР на частоте модуля- .,;Тного поля регистоируется сума"Г 1 Р исследуемого 4 и кэлибровоч ног 5 образцов, а сигнал Э;1 Р калибровочНОГО...

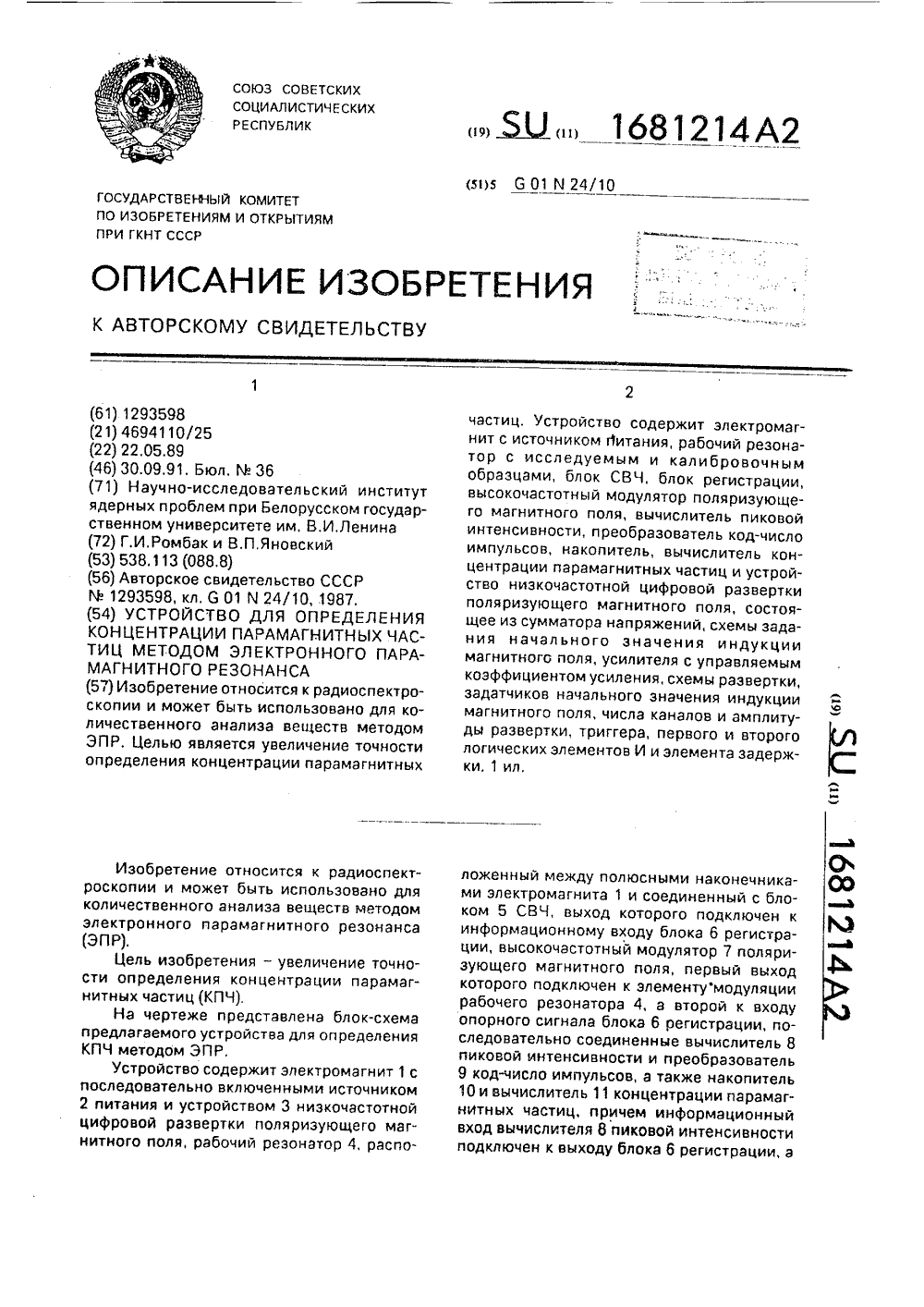

Номер патента: 1681214

Опубликовано: 30.09.1991

Авторы: Ромбак, Яновский

МПК: G01N 24/10

Метки: концентрации, методом, парамагнитного, парамагнитных, резонанса, частиц, электронного

...модуляции, детектируется с помощью опорного сигнала, поступающего на вход блока 6 регистрации с выхода высокочастотного модулятора 7, преобразуется в цифровую форму с помощью АЦП и поступает на информационный вход вычислителя 8 пиковой интенсивности, 1681214По окончании участка развертки с нарастающей индукцией магнитного поля, на котором осуществляется, например, регистрация первой производной сигнала резонансного поглощения исследуемого образца, по сигналу, формируемому на управляющем выходе схемы 15 развертки, производится переключение триггера 19 в противоположное состояние, вследствие чего на его прямом выходе (второй управляющий выход устройства 3 низкочастотной цифровой развертки) формируется сигнал, обеспечивающий...

Номер патента: 1672475

Опубликовано: 23.08.1991

Авторы: Ромбак, Яновский

МПК: G01R 19/04, G06G 7/02

Метки: экстремумов

...11 в следующее состояние и запускает АЦП 7, По окончании преобразования второй цифровой отсчет поступает на первые входы блоков сравнения 1, 2, на 5 вторые входы которых поступает предыдущий цифровой отсчет исследуемого сигнала, записанный в регистры 3, 4 в первом такте.На синхронизирующие входы блоков 1, 10 2 сравнения поступает импульс, сформированный на выходе "ГОТОВНОСТЬ" АЦП 7 по окончании преобразования. Под воздействием этого импульса на выходе блока сравнения 1, если второй цифровой отсчет 15 больше первого, формируется сигнал, обеспечивающий запись в первый регистр 3 большего цифрового отсчета, а в третий регистр 5 - содержимого счетчика 11, соответствующего времени появления второ го отсчета.Если же второй цифровой отсчет...

Номер патента: 1667044

Опубликовано: 30.07.1991

Авторы: Ромбак, Яновский

МПК: G06F 3/05

Метки: ввода, информации

...И с прямого выхода триггера 10, запирает этот элемент И и запрещает прохождение импульсов от генератора 1 импульсов на вход второго б счетчика и на управляющий вход дискриминатора 8 через элемент 7 задержки, На инверсном выходе триггера 1, соединенном с первым входом второго 4 элемента И. в это время присутствует высокий уровень напряжения (уровень логической единицы), благодаря чему второй 4 элемент И пропускает импульсы с делителя 2 частоты на вход запуска АЦП 11. Первый же из этих импульсов запускает АЦП 11, который преобразует аналоговый сигнал второго измерительного канала. присутствующий на его информационном входе, в цифровой эквивалент, По окончании преобразования этот цифровой. эквивалент поступает на информационные выходы 19...

Номер патента: 1656422

Опубликовано: 15.06.1991

Авторы: Дударь, Кузьмичева, Ромбак, Яновский

МПК: G01N 24/10

Метки: концентрации, парамагнитных, частиц

...а также в установке в 50 первом 18 и во втором 19 генераторах тока задатчика 16 СВЧ-мощности значений токов, соответствующих мощности Рн насыщения исследуемого и мощности Р насыщения калибровочного образцов соот ветственно, включают блок 10 задания и развертки магнитного поля.Блок 10 вырабатывает сигнал, под воздействием которого электромагнит 2 вначале формирует участок развертки с нарастающей индукцией магнитного поля, а формирователь 17 управляющего напряжения - сигнал, обеспечивающий включение первого 18 и отключение второго 19 генератора тока. Заданный первым генератором 18 тока ток через сумматор 20 поступает на управляемый аттенюатор 15 СВЧ-мощности в результате чего в рабочий резонатор 1 поступает мощность Р, соответствующая...

Номер патента: 1644010

Опубликовано: 23.04.1991

Авторы: Андреичев, Калмыков, Кузьмичева, Ромбак, Яновский

МПК: G01N 24/10

Метки: концентрации, парамагнитных, частиц

...поляризующего магнитного поля в результате увеличения содержимого счетчика 19 числа1 накоплений на первый и второй входы цифрового компаратора 17 не поступят, одинаковые сигналы с выходовуправляемого коммутатора 16 и счетчика 19 числа накоплений соответственНо, свидетельствующие о равенстве текущего числа инакоплений сигна Олов ЭПР исследуемого образца заданному числу и накоплений. В результате этого на выходе цифрового компаратора 17 формируется сигнал (фиг,5),переключающий триггер 18 в новое состояние,Изменение сигнала на выходе триггера 18, свидетельствующее об окончании регистрации сигналов ЗПР исследуе"мого образца, обеспечивает завершение 50накопления этих сигналов в приемномустройстве 5, вычисление в вычислителе 6 интегральной...

Номер патента: 1541496

Опубликовано: 07.02.1990

Авторы: Андреичев, Кузьмичева, Ромбак, Яновский

МПК: G01N 24/10

Метки: анализа, количественного

...поля20Н - амплитуда модуляции напряженности магнитного поля, а во-вторых, противофазную (синфаэную) модуляцию ц-факторад=д (у)+р, зЫгде д(с) - начальное значениед-фактора образца, расположенного под угломц к вектору напряженности магнитного поля Нь,у - частота модуляции д-Фак 9тора;р, - амплитуда модуляциид-фактора,При синфаэной модуляции поляризующего магнитного поля и противофазной модуляции -фактора на частоте модуляции поляризующего магнитного поля регистрируют сумму сигналов ЭПР исследуемого и калибровочного образцовБ (С) = А(С) + В(С), (4)где А(С) и В(С) - сигналы ЭПР исследуемого и калибровочного образцов соответственно, а на частоте модуляции д-фактора регистрируют разность сигналов ЭПР исследуемого и калибровочного...

Номер патента: 1538183

Опубликовано: 23.01.1990

Авторы: Абрамчук, Анашкевич, Ромбак, Яновский

МПК: G09B 23/18

Метки: вольт-амперных, двухполюсника, характеристик

...с У-вхоом осциллографа 5 и первым входом ифференциального усилителя 3, второй вход которого объединен с входом дифференциального дискриминатора 4 и связан с вторым выводом двухполюсюика 1, Выход дифференциального дискриминатора 4 подсоединен к Е-входу осциллографа 5, а выход дифференциального усилителя - к Х-входу осциллографа 5.30Устройство работает следующим образом,К последовательно соединенньщ исследуемому двухполюснику 1 и реэистоу 2 от источника напряжения не укаЙаи) подводится напряжение, например,35 синусоидальной формы 0, Возникающее При этом в каждый момент времени падение напряжения на исследуемом двухполюснике 1 усиливается дифференциальным усилителем 3, коэффициент усиления которого задан в соответствии с диапазоном...

Номер патента: 1536285

Опубликовано: 15.01.1990

Авторы: Данг, Кузьмичева, Ромбак, Яновский

МПК: G01N 24/10

Метки: блок, задания, магнитного, парамагнитного, поля, поляризующего, программно-управляемый, радиоспектрометра, развертки, резонанса, электронного

...развертки со спадающей индукцией магнитного поля.Этот процесс происходит до тех пор,пока все триггеры вычитающего счетного регистра 2 ч зацатчика 11 числаканалов развертки не устанавливаются 15в нулевое состояние и на выходе формирователя 22 не Формируется импульс,обеспечивающий восстановление исход -ного состояния задатчика 11 числаканалов развертки. Этот же импульс,как и в случае формирования участкаразвертки с нарастающей индукциеймагнитного поля, поступает на управляющий вход устройства 13 управления и переключает сч етзГый Г Ри Г гер25 в противоположное установленномуранее состояние.Изменение сигнала на первом управляющем выходе устройства 13 управления Фиксируется программируемойсистемой сбора и обработки спектрометрической...

Номер патента: 1532964

Опубликовано: 30.12.1989

Авторы: Абрамчук, Ромбак, Яновский

МПК: G09B 19/02

Метки: обучения

...схемы на сформированном наборе входных переменных, компаратор 8 вырабатывает сигнал, обеспечивающий прохождение очередного сигнала с выхода генератора 5 через элемент И 9 на вход счетчика 6. В результате этого, содержимое счетчика 6 увеличивается на единицу и из блока 7 считывается содержимое очередной строки запоминающей матрицы, соответствующее очередному набору входных переменных исследуемой комбинационной схемы и т.д.Рассмотренный процесс проверки правильности работы исследуемой КС происходит в том случае, если обучаемый хорошо усвоил синтез КС, благодаря чему синтезированная им и собранная КС соответствует заданной та блице истинности, и, следовательно, компаратор 8 для каждого набора вход" ных переменных КС фиксирует...

Номер патента: 1455289

Опубликовано: 30.01.1989

Авторы: Куликовских, Лившиц, Ромбак, Яновский

МПК: G01N 24/10

Метки: концентрации, парамагнитных, частиц

...поля в задатчике 13, включают блок 8 задания и развертки магнитного поляБлок 8 с помощью электромагнита 2 Формирует участок развертки с нарас 35 тающей индукцией магнитного поля. В результате этого при прохождении резонансных условий первая производная сигнала резонансного поглощения исслеао дуемого образца на частоте модуляции Формируется на выходе детектора 4 СВЧ, усиливается, регистрируется на частоте модуляции, преобразуется в цифровую форму в приемнике 5 и поступает на вход вычислителя б интегральной интенсивности, После окончания участка развертки с нарастающей индукцией магнитного поля вычисленное в вычислителе б путем двойного интег 50 рирова 1 ия значеня интегральной интенсивности лили ЭПР исследуемого вещества...

Номер патента: 1453281

Опубликовано: 23.01.1989

Авторы: Куликовских, Лапицкий, Ромбак, Яновский

МПК: G01N 24/10

Метки: выделения, парамагнитного, резонанса, сигналов, спектрометре, электронного

...11, Синхронность накопления спектров дости" гается эа счет того, что управление разверткой магнитного поля осуществ- ляется пилообразнымнапряжением с первого управляющего выхода накопителя 11.С первого 9 выхода аналого-цифрового преобразователя снимается последовательность импульсов, число которых соответствует среднему напряжению на входе аналого"цифрового преоб" разователя 8 в каждом временном канале. Со второго выхода 10 преобразователя 8 поступают импульсы, временное положение которых соответствует моменту окончания преобразования в каждом временном канале. Таким образом, за время одной развертки магнитного поля число импульсов, поступающих с выхода 9 аналого-цифрового преобразователя 8, равно среднему, значению сигнала на...

Номер патента: 1453280

Опубликовано: 23.01.1989

Авторы: Адамович, Куликовских, Ромбак, Яновский

МПК: G01N 24/10

Метки: магнитного, радиоспектрометр, резонанса

...рассогласование измерительного резонатора 3 и отражение части мощности СВЧ, которая детек тируется в блоке 4 регистрации в виде сигнала магнитного резонанса.Сигнал магнитного резонанса регистрируется на фоне постоянной составляющей, которая может;быть обусловлена как наводками сигнала модуляции магнитного поля, так и присутствием широкой спектральной линии.Величина постоянной составляющей в предлагаемом устройстве измеряется55 интегратором 6 как среднее эа время однократного прохождения резонансных условий на прямом участке развертки магнитного поля. При этом на прямом участке развертки поляризующего магнитного поля блок 2 развертки вырабатывает управляющий сигнал, отключающий блок Я управления и переводящий уст-ройство 11 выборки...

Номер патента: 1453279

Опубликовано: 23.01.1989

Авторы: Куликовских, Монтволинская, Ромбак, Яновский

МПК: G01N 24/10

Метки: анализатор, концентрации, парамагнитных, центров

...коэффициентом усиления, выход которого подключен к катушкам 9 модуляции магнитного поля. Анализатор работает следунщимобразом,Исследуемый 4 и калибровочный 5образцы помещают в.одну и ту же область резонатора 3, расположеннуюмежду полюсными наконечниками электромагнита 1, и облучают электромагнитным излучением от блока.6СВЧ. Задание начального значениямагни 1 ного поля и его разверткаосуществляется блоком 2 управления.Модуляция магнитного поля на исследуемом и калибровочном образцахпроизводится с помощью катушек мо"дуляции 9, на которые подается сигнал частоты д. Изменение магнитного поля во времени Н(й) на исследуемом и калибровочном образцахбез учета развертки магнитного поляописывается выражением1Н2 Нмзпгде Н- амплитуда модуляции...

Номер патента: 1427265

Опубликовано: 30.09.1988

Авторы: Доронина, Куликовских, Ромбак, Яновский

МПК: G01N 24/10

Метки: малогабаритный, парамагнитного, радиоспектрометр, резонанса, электронного

...создаваемое с помощью электромагнита 1, подключенно 55 ла сепаратора, Уплотняющие кольца16 обеспечивают герметичность водяного контура, а кольцевые проточки 20по краям втулки 17 предназначены дляперетока хладагента из внутренней18 винтовой канавки втулки 17 в наружную 19, В результате циркуляции го к выходу блока 5 развертки магнитного поля, При выполнении разонансных условий в процессе развертки поляризующего магнитного поля сигнал5ЭПР в виде отраженной от рабочегорезонатора 8 электромагнитной волныпоступает в блок СВЧ 7, преобразуетсяв электрический сигнал, а затем регистрируется и обрабатывается в блоке 6 регистрации.Электромагнит 1 создает однородноеполяризующее магнитное поле на образце, Юстировка параллельностирабочих плоскостей...

Номер патента: 1423949

Опубликовано: 15.09.1988

Авторы: Куликовских, Лапицкий, Ромбак, Яновский

МПК: G01N 24/10

Метки: выделения, парамагнитного, резонанса, сигналов, спектрометре, электронного

...напряЖение управления, осуществляющее про"г 1 орциональное смеще,ие начального 50ровня на выходе синхронного детектора 7. Далее низкочастотный сигналЭПР преобразуется в цифровой кодАЦП 8, который синхронно суммируетсяцифровым накопителем 9. 55АЦП 8 имеет два выхода. Число Нимпульсов на втором выходе 15 АЦП 8,как и в прототипе, за время одной(2 + ) 12 ьпф д П п-с1 ццпгде ш - разрядность АЦП 8;Ь - шаг квантования АЦП 8;ВБ - смещение среднего значениявыходного сигнала синхронного детектора 7 за времяодной развертки относительно середины динамическогодиапазона АЦП 8.В результате этого состояние реверсивного счетчика 11 за время одной развертки изменится на величину ЛП 1Д Я Я е Я е ею е еееее2 ьд репСодержимое реверсивного счетчика 11...

Номер патента: 1420493

Опубликовано: 30.08.1988

Авторы: Евдокимов, Куликовских, Ромбак, Яновский

МПК: G01N 24/00

Метки: магнитного, радиоспектрометр, резонанса

...устройства 7 подключен к выходу интегратора 6, управляющий вход - к второму выходу блока 2 развертки, а выход - к второму входу дифйеренциального усилителя 5.Радиоспектрометр магнитного резонанса работает следующим образом.Исследуемый парамагнитный образец помещается в рабочий резонатор 3, расположенный в магнитном поле, создаваемом источником 1 поляризующего магнитного поля, который управляется блоком 2 развертки. Последний осуще ствляет развертку магнитного поля по заданному закону для прохождения резонансной области спектра. Одновременно блок 4 регистрации формирует мощность сверхвысокой частоты, которая йоступает в рабочий резонатор 3 и облучает исследуемый образец. При выполнении условий резонанса происходит...

Номер патента: 1363040

Опубликовано: 30.12.1987

Авторы: Куликовских, Лапицкий, Ромбак, Яновский

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...навход стабилизатора 2 тока магнита,который обеспечивает изменение токав обмотках электромагнита блока 3обработки сигнала ЗПР. При прохождении резонансных условий возникает явление ЭПР, Любому значению напряжен-ности поляризующего магнитного поляиз-за явления гистереэиса соответствуют два различных значения токаэлектромагнита при прямой и обратнойразвертках, причем из-за нелинейностигистерезисных явлений разность токовэлектромагнита ца прямой и обратнойразвертках непостоянна и зависит отамплитуды развертки поляризующегомагнитного поля и значения его напряженности.В предлагаемом устройстве в процессе обратной развертки поляризующего магнитного поля производится чтение содержимого ячеек постоянногозапоминающего устройства 7,...

Номер патента: 1363039

Опубликовано: 30.12.1987

Авторы: Куликовских, Лившиц, Ромбак, Яновский

МПК: G01N 24/10

Метки: малогабаритный, парамагнитного, резонанса, спектрометр, электронного

...создаваемое блоком13 модуляции посредством катушек 3и 4 модуляции. При выполнении резонансных условий В процессе развертки 55поляризующего магнитного поля сигналЭПР на частоте модуляции поступаетна первый вход системы 12 регистрации обеспечивающей его регистрацию на частоте модуляции поляризующегомагнитного поля, при этом необходимыйдля регистрации опорный сигнал поступает на второй вход системы 12 регистрации с первого выхода блока 13модуляции.Изменение величины напряженностиполяризующего магнитного поля в зазоре между полюсами постоянного магнита 1, 2 в процессе развертки осуществляется изменением магнитного сопротивления зазора магнитопровода 5, 6,образованного диамагнитной шайбой 7,путем перемещения по телу цилиндрамагнитопровода...

Номер патента: 1318878

Опубликовано: 23.06.1987

Авторы: Куликовских, Лапицкий, Лившиц, Ромбак, Яновский

МПК: G01N 24/10

Метки: парамагнитного, радиоспектрометр, резонанса, электронного

...соответствует значению напряженности поляризующего магнитного поля в следующем (втором) канале участка развертки с нарастающей напряженностью магнитного поля. Процесс увеличения содержимого накапливающего сумматора 8 на величину, соответствующую ширине ЬЬ канала, будет продолжаться до тех пор, пока текущий номер канала участка развертки с нарастающей напряженностью магнитного поля не станет равным заданному числу каналов на этом участке, определяемому из соотношения ьНР / ьЬ . При выполнении этогоРусловия завершается формирование участка развертки магнитного поля с нарастающей напряженностью и программируемый контроллер 9 магнитного поля загружает в накапливающий сумматор 8 цифровой эквивалент напряженности (Н + Ь НР /2) магнитного...

Номер патента: 1318877

Опубликовано: 23.06.1987

Авторы: Афанасенко, Куликовских, Ромбак, Яновский

МПК: G01N 24/10

Метки: аппаратуры, магнитного, поля, развертки, спектрометрической

...с выхода дифференциального усилителя 8 проходит черезвторую схему 9 выборки и хранения,которая во время действия возмущающего импульса находится в режиме выборки ипоступает на источник питания,который изменяет магнитное поле в рабочем зазоре таким образом, чтобыуменьшить ошибку, т.е. устраняет нелинейность развертки за один шаг развертки.По окончании импульса. на первомвыходе задающего генератора 5 на втором и третьем его выходах вырабатываются импульсы, совпадающие по времени,но различающиеся полярностью, фронтыкоторых жестко синхронизированы соспадом импульса на первом выходе задающего генератора 5, а длительность их выбирается настолько малой,насколько позволяют управляемые эти-ми импульсами первая 7 и вторая 9схемы выборки и...

Номер патента: 1315881

Опубликовано: 07.06.1987

Авторы: Афанасенко, Куликовских, Ромбак, Яновский

МПК: G01N 24/10

Метки: парамагнитного, регистрации, резонанса, сигналов, электронного

...способе в результате регистрации спектра на прямом 15и обратном ходе треугольной развертки магнитного поля при противофазном смещении фазочувствительного детектора СВЧ и вычитании сигнала, полученного на одном участке развертки, 20иэ сигнала, полученного в том же периоде развертки на другом ее участке, происходит взаимная компенсацияобусловленных смещением нулевой линии постоянных составляющих регистрируемых за один период разверткисигналов и накопление (увеличение вдва раза за период развертки) их пе"ременных составляющих, т,е, сигналовЭПР, что обеспечивает возможность нахождения истинного значения ну- .левой линии и сужение динами ческого диапазона, Это, в своюочередь, позволяет более эффективноиспользовать обмен памяти и повысить...

Номер патента: 1305583

Опубликовано: 23.04.1987

Авторы: Куликовских, Лившиц, Ромбак, Рудой, Яновский

МПК: G01N 22/00

Метки: импульсного, методом, парамагнитного, резонанса, фотолиза, электронного

...изобретения - повышение чувствительности и упрощение конструкции устройства.На чертеже показано предлагаемоеустройство, разрез.Устройство для импульсного фотолиза методом электронного парамагнитного резонанса содержит прямоугольный одноволновый СВЧ-резонатор 1,элемент 2 модуляции, включающий двеметаллические трубки 3 и 4 с продольными окнами 5 и б, источник световыхимпульсов, выполненный в виде газоразрядных приборов 7 и 8, исследуемый образец, заключенный в пробирку9, вводы 10 и 11 питания газоразрядных приборов и окно 12 связи,Устройство работает следующимобразом,Магнитное поле устанавливают таким, при котором ожидают появлениекомпоненты сигнала электронного парамагнитного резонанса (ЭПР), затем периодически повторяют вспышку света...

Номер патента: 1293599

Опубликовано: 28.02.1987

Авторы: Куликовских, Лапицкий, Ромбак, Яновский

МПК: G01N 24/10

Метки: парамагнитного, регистрации, резонанса, сигналов, электронного

...50 нала. Детектирование сигналов ЭПР на частоте модуляции синхронным детектором блока 7 регистрации на прямом и обратном участках треугольной развертки осуществляется при противофазной высокочастотной модуляции магнитного поля, что обеспечивается изменением управляющего сигнала науправляющем выходе источника 2 питания с устройством низкочастотнойразвертки и, следовательно, инвертированием с помощью дискретного фазосдвигающего устройства 10 фазы опорного сигнала, поступающего на входблока 7 регистрации. В результатеэтого на вход аналого-цифрового преобразователя 8 на прямом и обратномучастках треугольной развертки поступают реализации с противофазнымисигналами ЭПР и совпадающими по величине и знаку постоянным...

Номер патента: 1293598

Опубликовано: 28.02.1987

Авторы: Куликовских, Лившиц, Ромбак, Яновский

МПК: G01N 24/10

Метки: концентрации, методом, парамагнитного, парамагнитных, резонанса, частиц, электронного

...для регистрациисигналов ЭПР исследуемого и калибровочного образцов. В начале этих участков развертки сигнал, формируемыйна первом управляющем выходе устрой 45 ства 3 низкочастотной цифровой развертки магнитного поля, устанавливает первый 12 и второй 13 параллельные регистры в исходное состояние,Таким образом, в вычислителе 8 пн 50 ковой интенсивности обеспечиваетсянахождение значения пиковой интенсивности сигнала ЭПР в процессе егорегистрации, что позволяет повыситьэффективность накопления пиковых ин 55 тенсивностей сигналов ЭПР исследуемого и калибровочного образцов,интенсивности, осуществляется в процессе цифровой развертки поляризующего магнитного поля и не снижаетчастоту прохождения резонансных условий, Мгновенные значения...

Номер патента: 1275279

Опубликовано: 07.12.1986

Авторы: Доронина, Куликовских, Ромбак, Яновский

МПК: G01N 24/10

Метки: малогабаритный, парамагнитного, радиоспектрометр, резонанса, электронного

...условий в процессе развертки поляризующего магнитного поля, сигцал ЭП 1 в виде отраженной от рабочего резонатора 9 электромагнитной волссьс поступает в блок 8 СВЧ, преобразуется в электрический сигнал, а затем регистрируется и обрабатывается в блоке 7 регистрации.Электромагнит 1 создает однорсдсное поляризусощее магнитнос псле на 5 10 5 20 5 30 35 40 45 50 5 т,: образце, Остировка параллельностирабочих плоскостей полсосньсх наконечников 10 и 11 для получения требуемой однородности поляризующего магнитного поля,а следовательно, и разрешающей способности радиоспектрометра ЭП) осуществляется юстировочними винтами 13, имеющими резьбовые соединения с пластинами 12, которыеодним концом входят в кольцевую проточку 15 Фланцев тт и 5, а...

Номер патента: 1260788

Опубликовано: 30.09.1986

Авторы: Куликовских, Лапицкий, Ромбак, Яновский

МПК: G01N 24/10

Метки: парамагнитного, радиоспектрометр, резонанса, электронного

...линейно изменяющееся ступенчатое напряжение треугольной формы, амплитуда которого пропорциональна заданному значению амплитуды развертки, а число дискретных значений соответствует заданному числу каналов накопителя 8. Необходимая амплитуда развертки обеспечивается .установкой ширины канала накопителя 8 в соответствии с Формой и шириной регистрируемой линии спектра резонансного поглощения путем задания коэффициента усиления. первого усилителя 13 с регулируемым коэффициентом при помощи переключателя 15 формы и переключателя 16 ширины линии, причем переключатель 15 формы используется при изменении формы регистрируемой линии, а переключатель 16 ширины - при изменении ширины реГистрируемой линии.Компенсация изменения постоянной...

Номер патента: 1259166

Опубликовано: 23.09.1986

Авторы: Адамович, Афанасенко, Ромбак, Яновский

МПК: G01N 24/10

Метки: парамагнитного, радиоспектрометр, резонанса, электронного

...генератора 9модуляции через аналоговый ключ 11 кмодулирующемувходу СВЧ-генератора4 и запрещающее регистрацию сигнала ЭПР. В этом случае выходная мощность СВЧ-генератора 4 модулируетсяпо частоте выходным напряжением генератора 9 модуляции с частотой и,поступающим на модулирующий входСВЧ-генератора 4,Рабочий резонатор 3 выполняетв этом случае роль амплитудно-частотного дискриминатора и на выходеСВЧ-детектора 5 на частоте Я модуляции формируется сигнал ошибки, величина которого определяетсярасстройкой частот СВЧ-генератора 4 ирабочего резонатора 3. Сигнал ошибки по постоянному току, выделяемыйсинхронным детектором 10, поступаетна управляющий вход СВЧ-генератора 4и осуществляет управление и стабилизацию его частоты.По окончании участка...
