Пысин

Номер патента: 659976

Опубликовано: 30.04.1979

Авторы: Кенин, Медведев, Пысин

МПК: G01R 23/02

Метки: измеритель, цифровой, частоты

...поступает на второй вход элемента И 5, к первому входу которой подключен генератор тактовых импульсов 4. С выхода элемента И 5 импульсы следуют на элемент задержки б и через него с соответствующих отводов поступают на вход элемента ИЛИ 13, на входы блока 7 (входы схемы логического элемента И 1 б) и вход делителя 8 с коэффициентом деления десять. Момент поступ. ления импульса с выхода блока 2 на вход элемента И 5 является началом переписи в счетчик 11 числа, записанного в счетчике 3. Период одного цикла переписи равен десяти периодам тактовой частоты, За время равное десяти То из счетчика 3 в счетчик 11 переписывается в цифровом коде значение временного интервала Т,. При этом в счетчике 3 информация после переписи Т, сохраняется. Перепись...

Номер патента: 572847

Опубликовано: 15.09.1977

Авторы: Брыканов, Пысин

МПК: G11C 9/00

Метки: выдачи, групп, запоминания, импульсов

...входы всех элементов И 5 и одновременно на схему отделения первого импульса (переднего фронта).С выхода схемы 3 подается на вход элемента задержки 4 только первый импульс (фронт), который поочередно с задержкой т,.п поступает на вторые входы соответствующих элементов И 5.Момент совпадения первого импульса (фронта запоминаемого импульса) со вторым импульсом, сформированным из спада запоминаемого импульса и подаваемым непосредственно на первые входы всех элементов И 5, приведет к тому, что на входе одного из этих элементов И появится импульс, которым будет опрокинут один из соответствующих триггеров 6, 5 10 15 20 25 Зо 35 40 45 50 ходы триггеров 6 подключены к входам счетчика 11.Для многократного автоматического считывания...

Номер патента: 554117

Опубликовано: 15.04.1977

Авторы: Буданов, Голованов, Келеров, Пысин, Соколов, Фадеев

МПК: B23K 19/04

Метки: сварки, ультразвуковой

...От 5 макс ПОЗВОЛЯЮТ ПЛаВНО регулировать среднюю мощность, выделяемую в зоне сварки, за один период модулирующего напряжения. При этом пиковая мощность остается неизменной, заранее установленной. Это позволяет при больших пиковых акустических мощностях получать малую среднюю мощность, вводимую в зону контакта за время сварки. Из графика изменения амплитуды видно, что за один период модулирующего напряжения амплитудадВажды изменяется от О до Ьакс Это до стигается за счет изменения девиации часто- тЫ ГЕНЕРатОРа От 1 макс. ДО 1 мин, (фИГ. 1) ОТНО. сительно частоты механического резонанса (1 м,р.) сварочной системы. С плавным изменением нижнего предела частоты генератора от 1 мин, ДО 1 мин ДЛИтЕЛЬНОСтЬ КажДОГО ИЗМЕНЕНИЯ амплитуды от О до...

Номер патента: 547723

Опубликовано: 25.02.1977

Авторы: Китаев, Пысин

МПК: G04F 10/04

Метки: временных, интервалов

...1 возвращается в состояние, разрешающее прохождение входного импульса на схему И 2. С этого момента импульсы тактового генератора 4 будут поступать на вход цифрового счетчика 3 в течение времени (длительности) существования входного импульса. В счетчике 3 произойдет запоминание в ходе измеренного импульса.По спаду входного импульса (" заднему" фронту) блок управления вырабатывает команду, по которой формирователь 8 выдает импульс записи (переписи) кода из счетчика 3 в счетчик 6 преобразователя код-временной интервал, Причем в счетчик 6 через схемы И - НЕ 7 записывается код, обратный коду, зафиксированному в счетчике 3,Фронт очередного (в данном случае второго) импульса произведет уже описанные выше изменения в схеме устройства за...

Номер патента: 449433

Опубликовано: 05.11.1974

Авторы: Афанасьев, Пысин

МПК: H03K 3/30

Метки: генератор, импульсов, многофазный

...первичная обмтрансформатора каждого изиена через конденсатор итранзистора последующеготора.Цель изобретения - уностью отдельных импупазоие частот генератора. Предлагаемый генератор отличается тем, что вторичные обмотки его блокинг-трансформаторов соединены между собой и через резистор ттодключены к дополнительно введенному переключателю, связанному с параллельно соединенными эмиттерами транзисторов блокинг-генераторов.На фиг. 1 приведена принципиальная электрическая схема предлагаемого генератора; на фиг. 2 - временные диаграммы. пи блокинг-генератороввключены блокинг, вторичные обмоткидиодами 11-15. Кол 1-5 через последоконденсаторы 16-19ючены соответственно,ра возникает импульс, смеценный относительно предыдущего на время,.раВное...

Номер патента: 447820

Опубликовано: 25.10.1974

Авторы: Калмыков, Пысин, Романенко

МПК: H03K 5/08

Метки: генератор, импульсов, последовательности, случайной

...транзистора 5 усилительного каскада подключен к О эмитт еру дополнительного транзистора 1 мультивибратора, база которого соединена с катодом второго стабилитрона 9, включенного в обратном направлейии в нижнее плечо резистивного делителя, База нормально закрытого транзистора 1 мультивибратора соединена с анодом первого стабилитрона 6 .через конденсатор 11. Конденсаторы 1- 15 служат для увеличения пределов регулирования средней частоты импульсных последовательностей.чумовые выбросы, возникающие на коллекторах транзисторов 5 и , 2 запускают мльтивибратор, обеспечивая случаинов появление на выходе мультивибратора прямоугольных импульсов. Шумовов напряжение от источника шума на стабилитронезо 9 подводится к базе дополнительного...

Номер патента: 432663

Опубликовано: 15.06.1974

Авторы: Заход, Пысин

МПК: H03K 3/84

Метки: генератор, имнульсов, случайных

...импульсной последовательности на лавинно-пролетном 15 диоде 2, подключенном через усилитель токана транзисторе 3 ко входу блокинг-генератора на транзисторе 4, выход которого подключен ко входу счетного триггера 5, ключевой каскад 6 и второй генератор 7 случайной им пульсной последовательности, идентичныйпервому и выполненный на лавинно-пролетном диоде 8, подключенном через усилитель тока на транзисторе 9 ко входу блокипг-генератора на транзисторе 10. Резисторы 11, 12 регу лируют среднюю частоту импульсов внутрипачки и среднюю частоту пачек соответственно, а резистор 13 регулирует длительность выходных импульсов.Во втором генераторе 7 случайной импульс ной последовательности коллектор транзистОх - т 1 -ф Составитель Г. ЧелейТекред Л....

Номер патента: 373866

Опубликовано: 01.01.1973

Авторы: Афанасьев, Грешное, Пысин

МПК: H03K 3/64

Метки: 1х1gt, amp, генератор, импульсовbceccc2hilt, пагентш, пачек

...схема предратора изображена на чертеже тора пачек импульсов осущеей отрицательного импульсагенератора режим транзистора второго блокинг-генератора близок к режиму насыщения благодаря импульсному напряжению отрицательной полярности, приложенному к базе. Вследствие этого по окончании формирования вторым блокинг-генератором первого импульса он вновь запускается.Таким образом, второй блокинг-генератор, начавший генерировать от импульса запуска, переходит в режим непрерывного генерирования в течение всего времени, пока к базе приложен отрицательный импульс, вырабатываемый первым блокинг-генератором. При этом длительность пачки импульсов определяется длительностью импульсов первого блокинг-генератора, а длительность импульсов в...

Номер патента: 365862

Опубликовано: 01.01.1973

Авторы: Артемьев, Залесов, Пысин, Ярцев

МПК: H04R 3/04

Метки: всесоюзная

...напряжения и усилителя 18 образует цепь отрицательной обратной связи.25 Стабилизация выходных характеристикпреобразователей 7 и 8 при изменении напряжения питания У, частоты /, и температуры у производится регулированием напряжения возбуждения У, преобразователей 7 и 8 ЗО за счет изменения падения напряжения ЛУ на3элементе 4. Способ стабилизации выходных характеристик преобразователей основан на том, что отклонения характеристики от номинального положения при изменении частоты , напряжения возбуждения и температурымогут быть скомпенсированы соответствующим изменением напряжения возбуждения УПреобразователь 9, закрепленный в положении а 9, выдает напряжение У соответствующее точке А на его выходной характеристике У = У(а) при...

Номер патента: 409290

Опубликовано: 01.01.1973

Авторы: Белов, Грешнов, Пысин

МПК: G11C 19/00

Метки: выдачи, групп, запоминания, импульсов

...отделения первого импульса.Выделенный на схеме 3 первый импульскодовой группы (назовем его импульсом опроса) подается на вход элемента 4 задержки, сотводов которого поочередно поступает на входы соответствующих элементов И 7,В моменты совпадения импульса опроса симпульсами кодовой группы, подаваемыми 15непосредственно на другие входы элементовИ. На выходах этих элементов И появляются импульсы, которые перебрасывают соответствующие триггеры 6. После этого элементы И 7 по одному цз входов открываются, а переброс триггеров равносилен запоминанию моментов появления импульсов кодовой группы, так как каждому порядковомуномеру триггера соответствует вполне определенный временной интервал на временной осц 25относительно входа элемента...

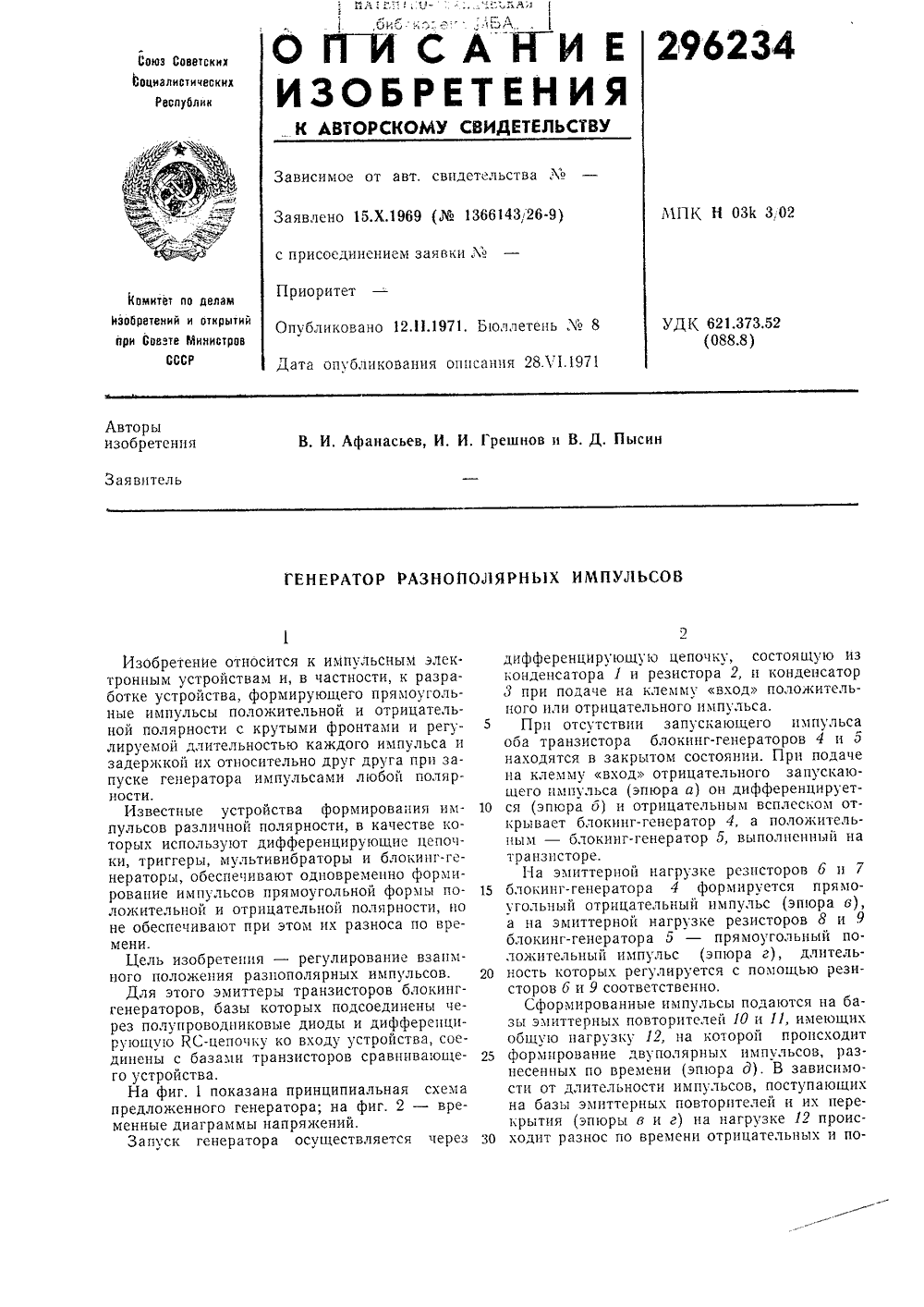

Номер патента: 296234

Опубликовано: 01.01.1971

Авторы: Афанасьев, Грешное, Пысин

МПК: H03K 3/16

Метки: генератор, импульсов, разнополярных

...эмиттерцой нагрузке резисторов 6 ц 715 блокинг-генератора 4 формируется прямоугольный отрицательный импульс (эпюра в),а на эмиттерной нагрузке резисторов 8 и 9блокинг-генератора 5 - прямоугольный положительный импульс (эпюра г), длитель 20 ность которых регулируется с помощью резисторов 6 и 9 соответственно,Сформированные импульсы подаются на базы эмиттерцых повторителей 10 и 11, имеющихобщую нагрузку 12, ца которой происходит25 формирование двуполярцых импульсов, разнесенных по времени (эпюра д), В зависимости от длительности импульсов, поступающихна базы эмиттерных повторителей и их перекрытия (эпюры в и г) на нагрузке 12 проис 30 ходит разнос по времени отрицательных и положительных импульсов (эпюра д), величина...

Номер патента: 322846

Опубликовано: 01.01.1971

Авторы: Калмыков, Пысин

МПК: H03K 3/284

Метки: 322846

...и базой нормально закрытого транзистора мультивибратора включена цепочка из последовательно соединенных эмиттерпо-коллекторного перехода дополнительного транзистора и конденсатора.На чертеже показана принципиальная схема предлагаемого ждущего мультивибратора.Устройство состоит из транзисторов 1, 2 и 3, сопротивлений 4 и 5, конденсаторов б и 7.При подаче на вход положительного импульса в мультивибраторе возникает обычный процесс - формирование прямоугольного импульса. Длительность определяется времязадающей цепочкой, состоящей из сопротивления 4 и конденсатора б, конденсатором 7, сопротивлением транзистора 3 и сопротивлением б. Если на базу транзисто жение соответствующей ны, то сопротивление тра мости от величины управ 5 меняется, что...

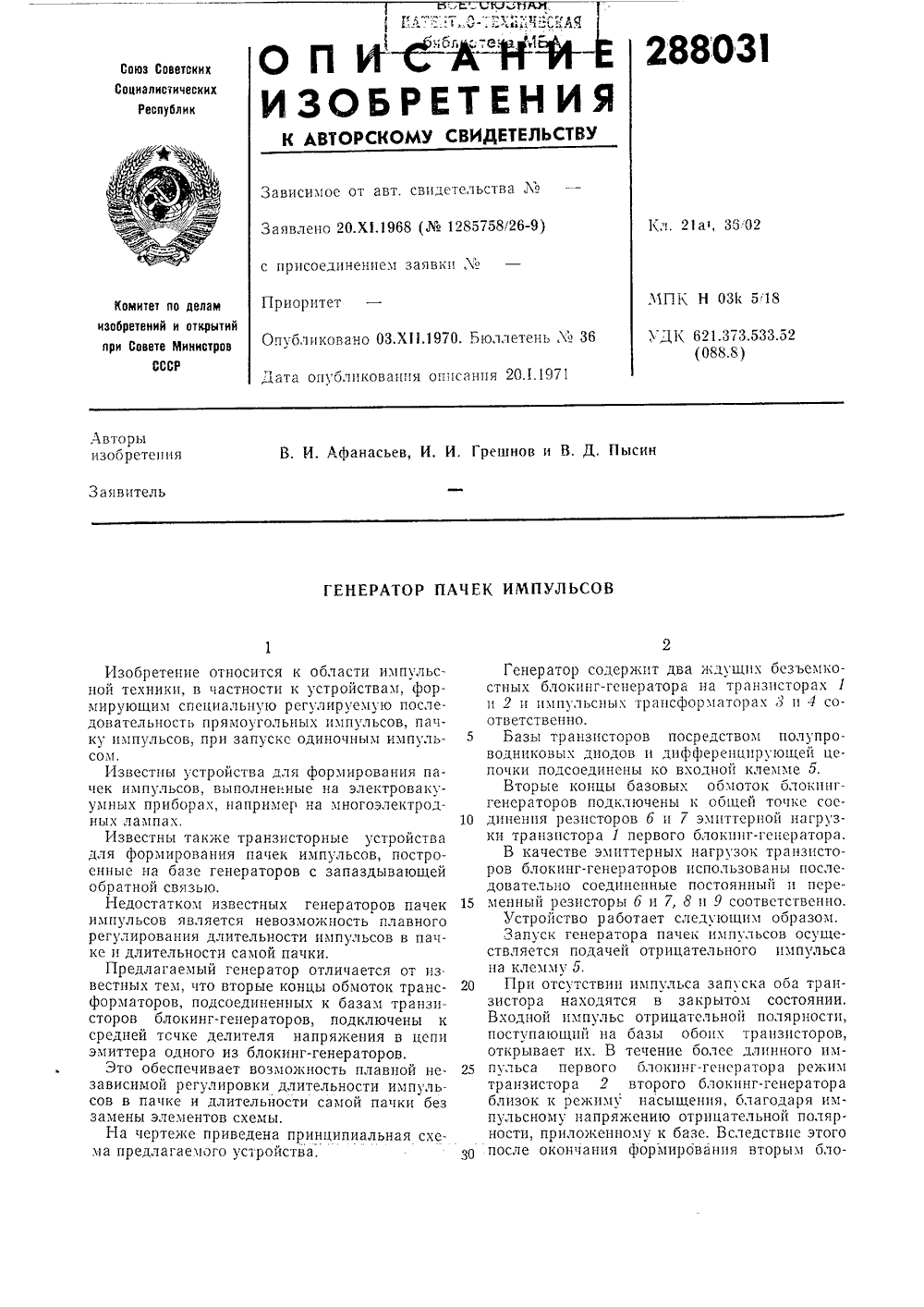

Номер патента: 288031

Опубликовано: 01.01.1970

Авторы: Афанасьев, Грешное, Пысин

МПК: H03K 3/64, H03K 5/19

Метки: генератор, импульсов, пачек

...8 ц 9 соответственно.Устройство работает следующим образом.Запуск генератора пачек импульсов осуществляется подачей отрицательного импульса ца клемму 5.0 При отсутствии импульса запуска оба транзистора находятся в закрытом состоянии.Входной импульс отрицательной полярности, поступающий ца базы обоих транзисторов, открывает их. В течение более длинного импульса первого блокинг-генератора режим транзистора 2 второго блокцнг-генератора близок к режиму насыщения, благодаря импульсному напряжению отрицательной полярности, приложенному к базе. Вследствие этого после окончания формирования вторым бло288031 Предмет изобретения пй=и + "восст Составитель Э. Сапежкованова Техред Т. П. Курилко Корректор Т. А. Уманец Редакго аказ 3949/10 Тираж 480...

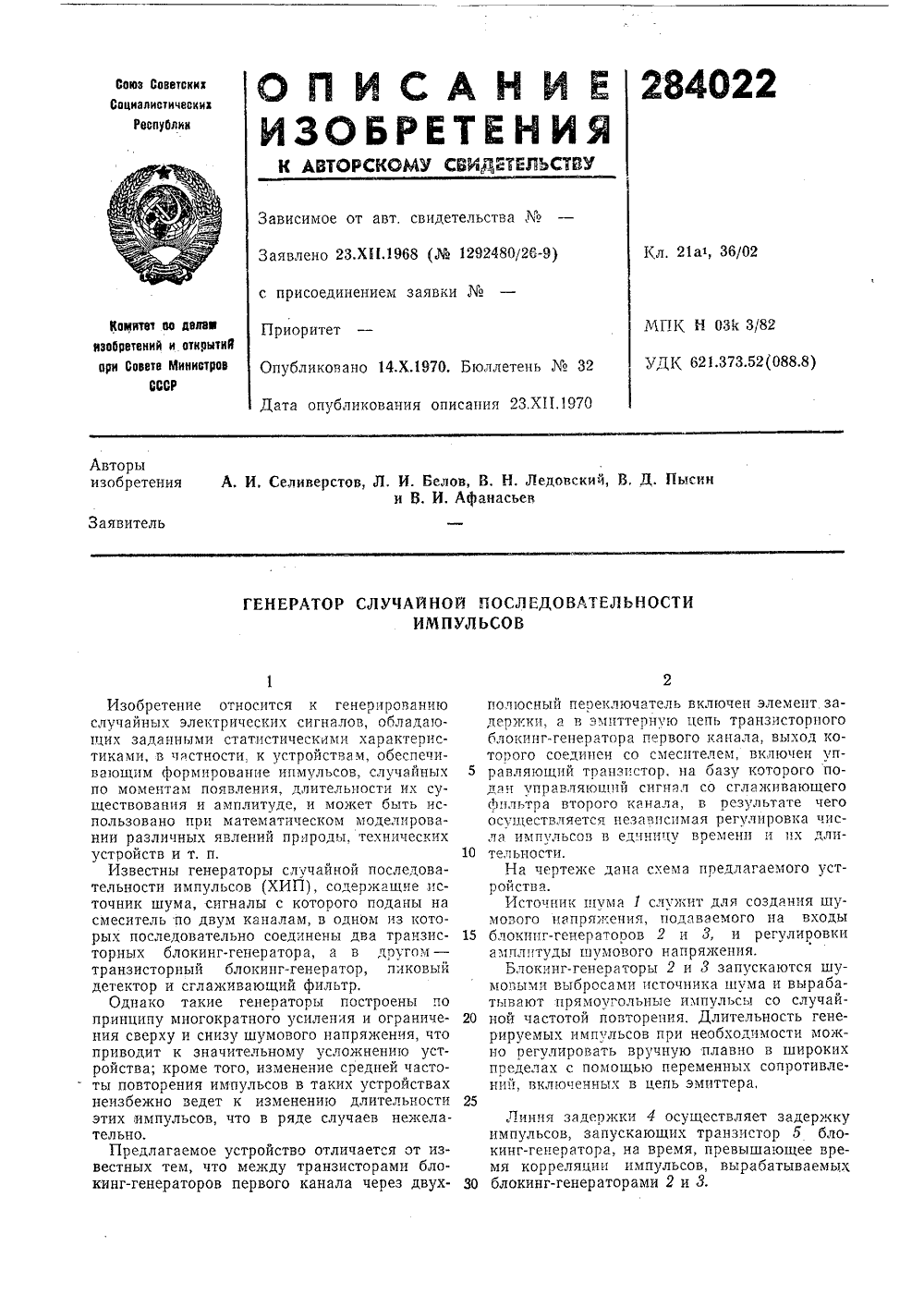

Номер патента: 284022

Опубликовано: 01.01.1970

Авторы: Афанасьев, Белов, Ледовский, Пысин, Селиверстов

МПК: H03K 3/84

Метки: генератор, последовательностиимпульсов, случайной

...импульсов со случайной длительностью, амплитудой и частотой повторения, а также для согласования с различными каскадами радиоэлектронной аппаратуры.С выхода блокинг-генератора 2 импульсы поступают на переключатель 10, а с него через линию задержки - на базу транзистора б, на котором собран блокинг-генератор с электронным управлением длительностью и амплитудой импульсов, или же сразу на оконечный каскад в случае использования генератора для формирования хаотической последовательности импульсов с фиксированными амплитудой и длительностью.Выход блокинг-генератора 2 одновременно соединяется с линией задержки и входом смесителя для дальнейшего увеличения средней частоты следования импульсов. Для электронного (автоматического)...

Номер патента: 277338

Опубликовано: 01.01.1970

Авторы: Бобырь, Коновалов, Лузановский, Пысин, Сидельников

МПК: G01M 7/02

Метки: 277338

...преобладания,1-1 а чертеже представлена блок-схема описываемого вибростенда.Основные элементы вибростендазадающий генератор 1 с разверткой частоты, усилитель 2 с регулируемым коэффициентом усиления, возбудитель колебаний 3 с виброплатформой 4 для испытуемого объекта 5, вибродатчики 6 ц амплитудный анализатор 7, включенный в цепь обратной связи 8 усилителя с вибродатчикахти.Сигналы с вцбродатчцков поступают навход амплитудного анализатора, в котором происходит непрерывная амплитудная селекция сигналов с выделениезт сигнала с максимальной амплитудой. Выделенный сигнал пои дается на измеритель перегрузки 9 ц на усилитель, в результате чего замыкается цепь обратной связи, стабилизирующей заданный уровень вибрации соответствующим изменением...

Номер патента: 244001

Опубликовано: 01.01.1969

Авторы: Боровский, Диманис, Клюшин, Маланюк, Пысин

МПК: F02D 27/02

Метки: дизелем, реверсивным

...механизмы 0 системы реверса.После окончания реверса блокирующее устройство 18 через пневмоуправляемый золотник 19 пропускает сжатый воздух к исполнительным механизмам пуска двигателя.Когда начинается пуск двигателя и после набора необходимых оборотов срабатывает центробежный датчик 14, золотниковое устройство которого пропускает импульс на отсечку пуска к золотнику 19 и на разгрузку системы к толкателю 20, Пуск заканчивается, 10 и толкатель выключает клапан 8, разгружая систему от сжатого воздуха.Для остановки двигателя вал 1 переводится в положение Стоп. При этом шайба 7 выключает подачу топлива, а золотники и клапа ны распределительного блока устанавливаются в исходное положение,Для осуществления контрпуска вал 1 устанавливается в...

Номер патента: 231603

Опубликовано: 01.01.1968

Авторы: Пысин, Селиверстов

МПК: H03K 3/30

Метки: влокинг-генератор

...обмотка импульсного трансформатора 2. Транзистор 3 и переменное сопротивление 4, включенные в цепь сетка - катод лампы, обеспечивают фиксацию отрицательного смещения ъежду сеткой и катодом лампы и определяют величину сопротивления сетка - катод, существенно влияющего на длительность импульса блокинг-генератора.Подключая транзистор таким образом, можно значительно расширить диапазон плавной регулировки длительности импульсов (в десятки раз) с сохранением желаемой прямоугольности и крутизны фронтов, а также значительно повысить стабильность длительности импульса по анодному напряжению.Запуск блокинг-генератора осуществляется положителыыми импульсами, подаваемьми на вход 10 через конденсатор 5. Устройство генерирует импульсы,...

Номер патента: 220321

Опубликовано: 01.01.1968

Авторы: Аристов, Копьев, Пысин

МПК: G01R 17/00, G01R 19/25, G01R 25/00 ...

Метки: многоканальное, сравнения

...общей шины, 0 Тогда переход эмиттер - база триода 1 будет закрыт, а переходы эмиттер - база триодов 2 и 3 - открыты.Обмотка управления К, трансформатора12 разомкнута закрытым триодом 1 и практи чески на процессы в сердечнике этого трансформатора не влияет.Когда сравнивается напряжение 1/ с напряжениями 1/д 2 и Гдз, в обмотках управления Ка и Т дз будет наводиться э. д. с. само индукции, которая будет замыкаться через от220321 Предмет изобретения Составитель Я. Д, 1 Чахиаиов Тсхрсд Л. Я. Левина Корректоры: И, Я. Кириллова и С. А, Ьа 1 нлыкоеаРедактор Семанова Заказ 2558,18 Тира)к 530 ПодписноеЦ 11 ИИПИ Комитета по дслаги изобретений и открытий при Совете Министров ССС 1 з Москва, Центр, пр. Серова, л. 4 Типография, пр,...

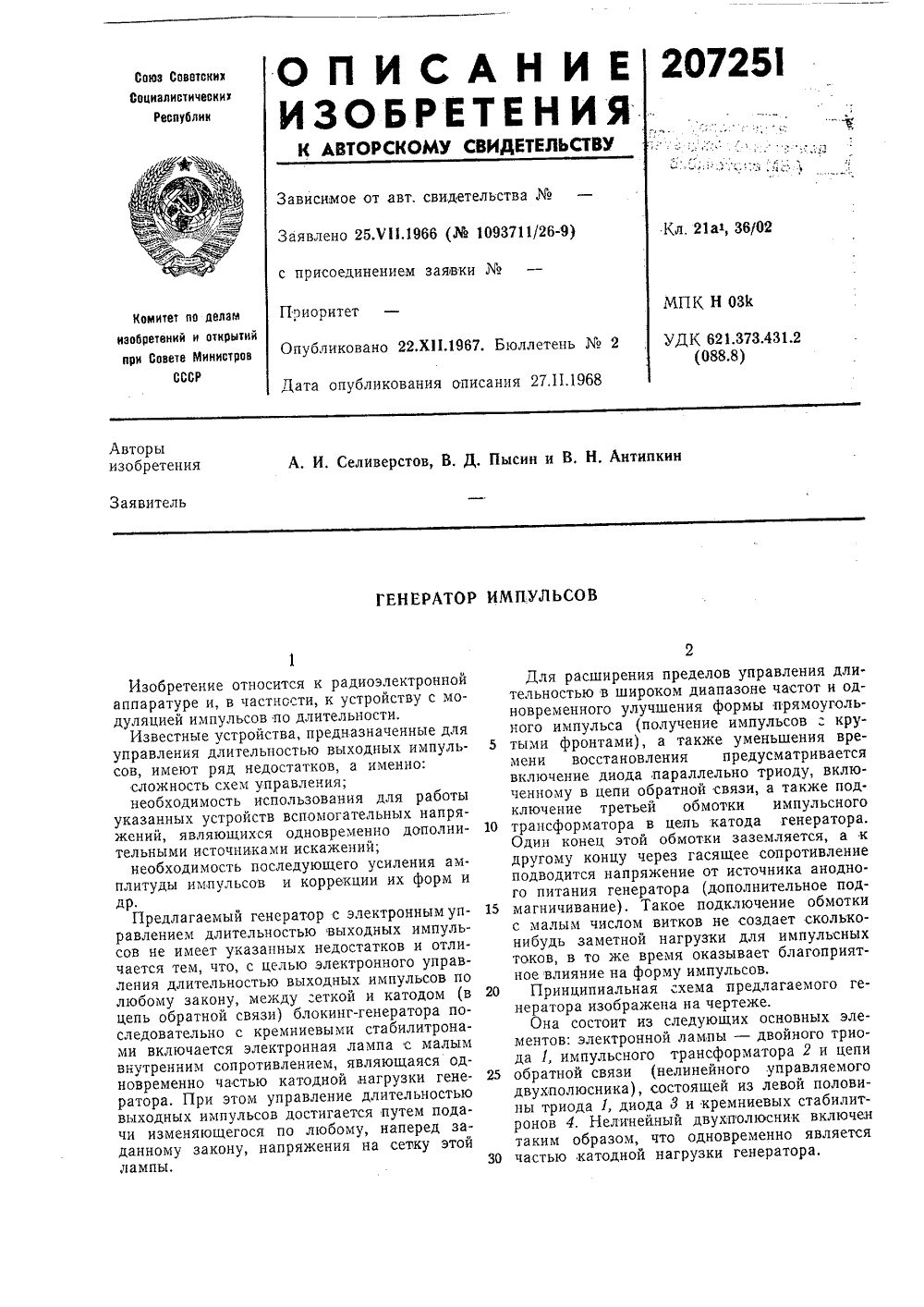

Номер патента: 207251

Опубликовано: 01.01.1968

Авторы: Антипкин, Пысин, Селиверстов

МПК: H03K 3/017, H03K 3/16

Метки: генератор, импульсов

...влияние на форму импульсов,20 Принципиальная схема предлагаемого генератора изображена на чертеже.Она состоит из следующих основных элементов: электронной лампы - двойного триода 1, импульсного трансформатора 2 и цепи25 обратной связи (нелинейного .управляемогодвухполюсника), состоящей из левой половины триода 1, диода 8 и кремниевых стабилитронов 4. Нелинейный двухполюсник включентаким образом, что одновременно является30 частью катодной нагрузки генератора,207251 Составитель Мацеико Редактор Е. Л, Хаскелис Техред А. А. Камышниковаорректоры; М. П. Ромашова и С, ф. Гоптаренко Заказ 44/2 Тираж 530ЦНИИПИ Комитета по делам изобретений и открытий при СМосква, Центр, пр. Серова, д. 4 Подписное те Министров СССРТипография, пр....
