Генератор импульсов

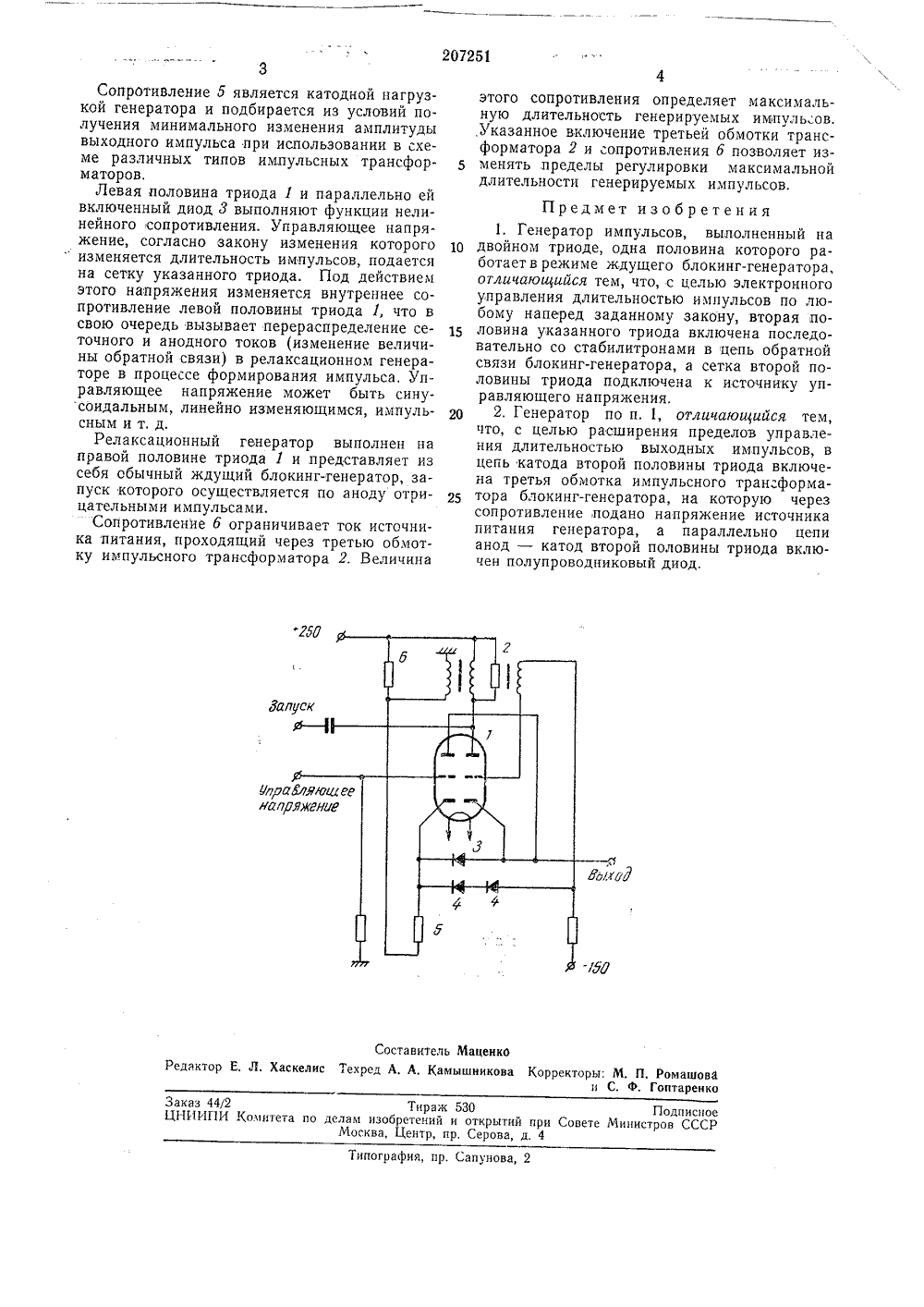

Союз Соввтскин Социалистическит Республикависимое от авт. свидетельствааявлено 25.Ъ 1.1966 ( 1093711/26-9) 1 а 1, 36/О при нением заявк М 3 риоритет комитет по делам зобретений и открытий ври Совете Министров СССР(088,8) о 22,Х 11,1967, Бюллетень Опубли убликования оп ия Авторыизобретени, И, Селиверстов, В. Д. Пысин и В. Н, Антипкин Заяви ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к радиоэлектронной аппаратуре и, в частности, к устройству с модуляцией импульсов по длительности.Известные устройства, предназначенные для управления длительностью выходных импульсов, имеют ряд недостатков, а именно:сложность схем управления;необходимость использования для работы указанных устройств вспомогательных напряжений, являющихся одновременно дополнительными источниками искажений;необходимость последующего усиления ам. плитуды импульсов и коррекции их форм и Предлагаемый генератор с электронным управлением длительностью выходных импульсов не имеет указанных недостатков и отличается тем, что, с целью электронного управления длительностью выходных импульсов по любому закону, между:еткой и катодом (в цепь обратной связи) блокинг-генератора последовательно с кремниевыми стабилитронами включается электронная лампа с малым внутренним сопротивлением, являющаяся одновременно частью катодной,нагрузки генератора. При этом управление длительностью выходных импульсов достигается путем подачи изменяющегося по люоому, наперед заданному закону, напряжения на сетку этой лампы. Для расширения пределов управления длительностью в широком диапазоне частот и одновременного улучшения формы прямоугольного импульса (получение импульсов: кру 5 тыми фронтами), а также уменьшения времени восстановления предусматриваетсявключение диода параллельно триоду, включенному в цепи обратной связи, а также подключение третьей обмотки импульсного10 трансформатора в цепь катода генератора,Один конец этой обмотки заземляется, а кдругому концу через гасящее сопротивлениеподводится напряжение от источника анодного питания генератора (дополнительное под 15 магничивание), Такое подключение обмоткис малым числом витков не создает скольконибудь заметной нагрузки для импульсныхтоков, в то же время оказывает благоприятное влияние на форму импульсов,20 Принципиальная схема предлагаемого генератора изображена на чертеже.Она состоит из следующих основных элементов: электронной лампы - двойного триода 1, импульсного трансформатора 2 и цепи25 обратной связи (нелинейного .управляемогодвухполюсника), состоящей из левой половины триода 1, диода 8 и кремниевых стабилитронов 4. Нелинейный двухполюсник включентаким образом, что одновременно является30 частью катодной нагрузки генератора,207251 Составитель Мацеико Редактор Е. Л, Хаскелис Техред А. А. Камышниковаорректоры; М. П. Ромашова и С, ф. Гоптаренко Заказ 44/2 Тираж 530ЦНИИПИ Комитета по делам изобретений и открытий при СМосква, Центр, пр. Серова, д. 4 Подписное те Министров СССРТипография, пр. Сапунова,Сопротивление 5 является катодной нагрузкой генератора и подбирается из условий получения минимального изменения амплитуды выходного импульса при использовании в схеме различных типов импульсных трансформаторов.Левая половина триода 1 и параллельно ейвключенный диод 3 выполняют функции нелинейного сопротивления. Управляющее напряжение, согласно закону изменения которого " изменяется длительность импульсов, подается на сетку указанного триода. Под действием этого напряжения изменяется внутреннее сопротивление левой половины триода 1, что в свою очередь вызывает перераспределение сеточного и анодного токов (изменение величины обратной связи) в релаксационном генераторе в процессе формирования импульса. Управляющее напряжение может быть синусоидальным, линейно изменяющимся, импульсным и т. д.Релаксационный генератор выполнен направой половине триода 1 и представляет из себя обычный ждущий блокинг-генератор, запуск которого осуществляется по аноду отрицательными импульсами.Сопротивление 6 ограничивает ток источника питания, проходящий через третью обмотку импульсного трансформатора 2. Величина этого сопротивления определяет максимальную длительность генерируемых импуль.ов. ,Указанное включение третьей обмотки трансформатора 2 и сопротивления б позволяет изменять пределы регулировки максимальной длительности генерируемых импульсов. Предмет изобретения1. Генератор импульсов, выполненный на 10 двойном триоде, одна половина которого работает в режиме ждущего блокинг-генератора, отличающийся тем, что, с целью электронного управления длительностью импульсов по любому наперед заданному закону, вторая по ловина указанного триода включена последовательно со стабилитронами в цепь обратной связи блокинг-генератора, а сетка второй половины триода подключена к источнику управляющего напряжения.20 2. Генератор по п. 1, отличающийся тем,что, с целью расширения пределов управления длительностью выходных импульсов, в цепь катода второй половины триода включена третья обмотка импульсного трансформатора блокинг-генератора, на которую через сопротивление, подано напряжение источника питания генератора, а параллельно цепи анод - катод второй половины триода включен полупроводниковый диод.
