Генератор разнополярных импульсов

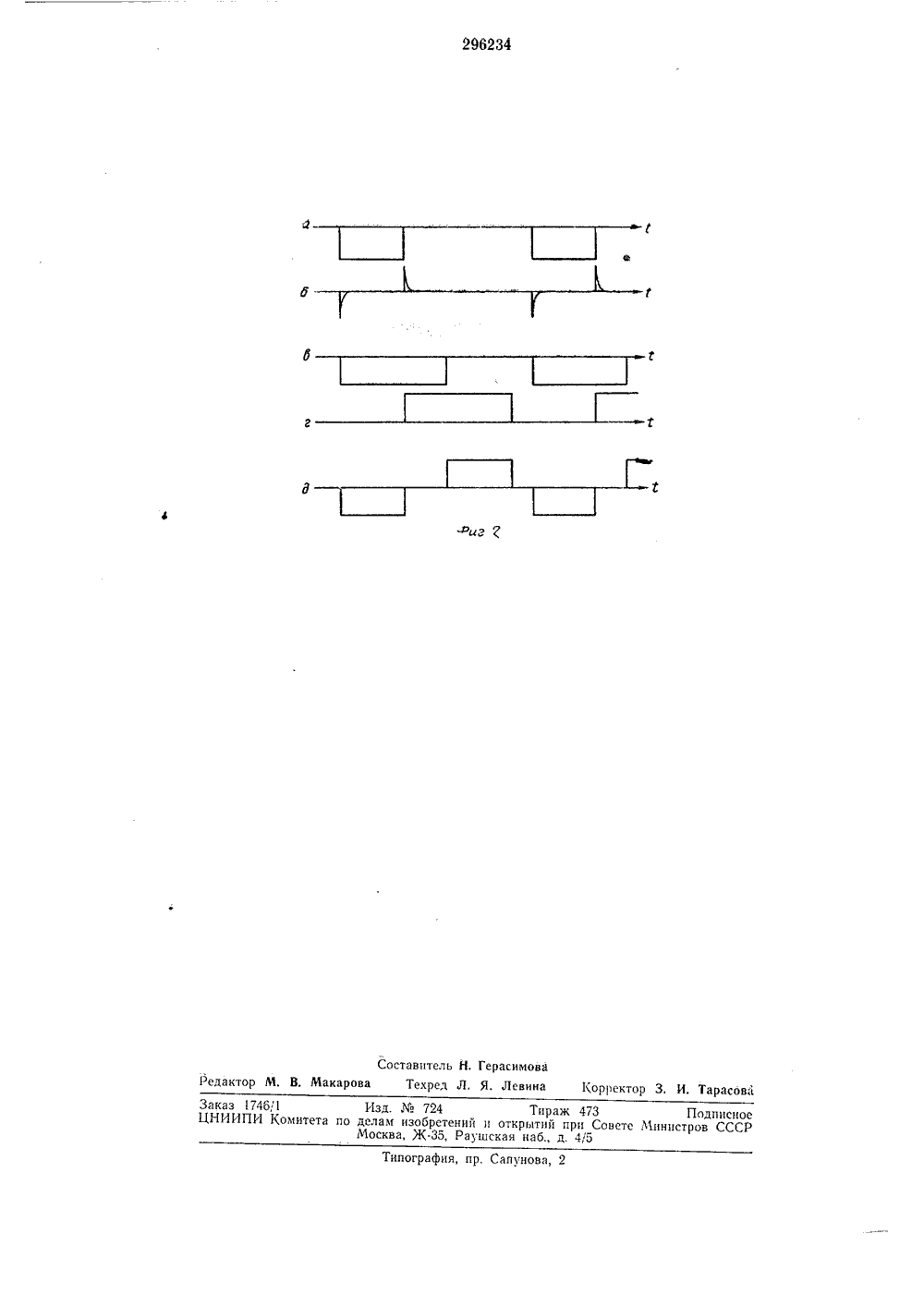

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 296234 Секта Соеетских Социалистических. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4 Зависимое от авт. свидетельства М Заявлено 15.Х.1969 (М 1366143,26-9) МПК Н 031 с 3,02 иМ с присоединениеоПриоритет Комитет ло делам Изобретений и открыт при Совете Министре СССР71, Бюллетень ЛЪ 8 описания 28 Х 1.1971 ДК 621.373.5 (088.8) публиковано 12,1 ата опубликовант Авторы зобретенця В. И. Афанасьев, И. И шнов и В. Д, Пыси аявцте НЕРАТОР РАЗН НЬ 1 Х ИМПУЛЬСО а принципиальн ратора; на фиг. апряжений, а осуществляет Изобретение относится к импульсным электронным устройствам и, в частности, к разработке устройства, формирующего прямоугольные импульсы положительной и отрицательной полярности с крутыми фронтами и регулируемой длительностью каждого импульса и задержкой их относительно друг друга при запуске генератора импульсами любой полярности.Известные устройства формирования импульсов различной полярности, в качестве которых используют дифференцирующие цепочки, триггеры, мультивибраторы и блокицг-генераторы, обеспечивают одновременно формирование импульсов прямоугольной формы положительной и отрицательной полярности, цо не обеспечивают при этом их разноса по времени.Цель изобретения - регулирование взаимного положения разцополярных импульсов.Для этого эмиттеры транзисторов блокинггенераторов, базы которых подсоединены через полупроводниковые диоды и диффереццируюцтую КС-цепочку ко входу устройства, соединены с базами транзисторов сравнивающего устройства.На фиг. 1 показан ая схема предложенного гене 2 - временные диаграммы нЗапуск генератор ся через 2дифференцирующую цепочку, состоящую изконденсатора 1 и резистора 2, и конденсатор3 при подаче на клемму вход положительного пли отрицательного импульса.5 При отсутствии запускающего импульсаоба транзистора блокинг-генераторов 4 и 5находятся в закрытом состоянии. При подачеца клемму вход отрицательного запускающего импульса (эпюра а) он дифференцирует 10 ся (эпюра б) и отрицательным всплеском открывает блокинг-генератор 4, а положительным - блокинг-генератор 5, выполненный натранзисторе.На эмиттерцой нагрузке резисторов 6 ц 715 блокинг-генератора 4 формируется прямоугольный отрицательный импульс (эпюра в),а на эмиттерной нагрузке резисторов 8 и 9блокинг-генератора 5 - прямоугольный положительный импульс (эпюра г), длитель 20 ность которых регулируется с помощью резисторов 6 и 9 соответственно,Сформированные импульсы подаются на базы эмиттерцых повторителей 10 и 11, имеющихобщую нагрузку 12, ца которой происходит25 формирование двуполярцых импульсов, разнесенных по времени (эпюра д), В зависимости от длительности импульсов, поступающихна базы эмиттерных повторителей и их перекрытия (эпюры в и г) на нагрузке 12 проис 30 ходит разнос по времени отрицательных и положительных импульсов (эпюра д), величина которого зависит от длительности импульса, снимаемого с блокинг-генератора 4.При запуске генератора положительными импульсами работа схемы происходит аналогично, только на выходе генератора сначала будет формироваться положительный импульс, а затем - отрицательный. Разнос импульсов по времени обеспечивается тем, что в моменты времени, когда на базу одного из триодов, например эмиттерного повторителя 10, поступает импульс блокинг-генератора 4, то эмиттерный повторитель 11 закрыт на период, равный длительности импульса, снимаемого с эмиттерной нагрузки резисторов 6 и 7, и, наоборот, если первым откроется блокинг-генератор, выполненный на транзисторе 5, то эмиттерный повторитель 10 будет закрыт на период, равный длительности импульса, снимаемого с нагрузки резисторов 8 и 9.Регулировка разноса по времени выходных импульсов достигается путем изменения длительности импульса, который по времени формируется первым. Таким образом, благодаря предлагаемомусоединению ждущих блокинг-генераторов с регулируемой длительностью их импульсов и подключению их выходов к эмиттерным повторителям, имеющих общую нагрузку, достиг.нут эффект получения двуполярных импульсов, разнесенных по времени относительно друг друга.ю Предмет изобретенияГенератор разнополярных импульсов, содержащий ждущие блокинг-генераторы, выполненные на транзисторах р - п - р- и и - р - и-типа проводимости, и сранивающее 15 устройство на транзисторах р - п - р-типа проводимости с общим эмиттерным резистором, отличающийся тем, что, с целью регулирования взаимного положения разнополярных импульсов, эмиттеры транзисторов блокннг-гене раторов, базы которых подсоединены через пълупроводниковые диоды и дифференциру ющую КС-цепочку ко входу устройства, соединены с базами транзисторов сравнивающего устройства."фигСоставитель Н. Герасимова Редактор М. В. Макарова Техред Л, Я. Левина Корректор 3. И. Тарасова 1 Заказ 174 б/1 Изд.724 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д, 4/5Типография, пр, Сапунова, 2
