Пузько

Номер патента: 1501093

Опубликовано: 15.08.1989

Автор: Пузько

МПК: G06G 7/12

Метки: величин, двух, деления, разности, сумму, частного

..."Патент", г.Ужгород, ул. Гагарина, 101 3 150Изобретение относится к аналоговой измерительной технике и может быть использовано для подсчета коэффициента модуляции, относительных погрешностей и в аналоговых счетно- решающих устройствах.Цель изобретения - упрощение устройства.На чертеже приведена схема устройства,Устройство содержит с первого по четвертый сумматоры 1-.4, первый и второй, усилители 5 и 6 с регулируеым коэффициентом передачи, первый и второй информационные входы 7 и 8, выход 9, соединенные по приведенной схеме.Устройство работает следующим об" разом.На входы 7 и 8 поступают однополярные напряжения, соответствующие величинам А, В.Коэффициент передачи К усилителя 5 пропорционален напряжению ЦфК ЯЦ) где Я - крутизна...

Номер патента: 1499253

Опубликовано: 07.08.1989

Автор: Пузько

МПК: G01R 19/10

Метки: двух, напряжений, отношения

...постоянной времениот д до Са (са(7).В момент й на выходе источника 1 формируется экспоненциально падаю" щее напряжение с постоянной времени В, При выполнении в момент времени С условия 11 з(С) = П на выходе- нуль-органа 2 появляется импульсный сигнал,.устанавливающий в нуль триггер 12 и в единицу триггер 11, При этом на управляющем входе источ. ника 1 появляется нулевой сигнал и постоянная времени источника 1 изменяется скачком до первоначального . значения С, Так как теперь триггер 11 установлен в единицу, то ключ 9 замыкается, и импульсы с выхода генератора 14 начинают поступать на 1вычитающий вход счетчика 15. После обнуления счетчика 15 на выходе элемента И 16 появляется единичный сигнал, а на выходе формирователя 17 формируется...

Номер патента: 1474495

Опубликовано: 23.04.1989

Автор: Пузько

МПК: G01M 7/00

Метки: возбуждения, импульсов, ударных

...источника 1 питания через зарядный ключ 7 подключен к входу батареи 2 конденсаторов, выход которой через первый разрядный ключ 8 подключен к первому входу первого элемента ИЛИ 12, второй вход которого подключен к выходу второго разрядного ключа 9, управляющий вход которого подключен к выходу элемента И 15, один вход которого подключен к выходу первого разрядного ключа 8 через последовательно соединенные дифференцирующий блок 20 и знакочувствительный элемент 16, а. другой вход элемента И 15 подключен к выходу регулируемого порогового элемента 22, вход которого подключен к выходу первого разрядного ключа 8, объединенному с входом первого элемента НЕ 10, выход которого подключен к управляющему входу зарядного ключа 7...

Номер патента: 1449918

Опубликовано: 07.01.1989

Автор: Пузько

МПК: G01R 19/10, G01R 29/06

Метки: двух, напряжений, функциональный

...нуль-органа 5 формируется сигнал, открывающий ключ 7. При этом на вы" ходе 14 устройства формируется сигнал Цэ , пропорциональный отноше" нию меньшего входйого напряжения Цв к большему Ц в, .По команде, поступающей в момент времени 1 в на вход Пуск" источника 3 с выхода нуль-органа 4, на выходе источника 3 формируется третье экспоненциально падающее от уровня Пв с постоянной времени снапряжениекоторое поступает на первыйээвход нуль-органа 6,на второй вход которого подается напряжение Б (Б1.1 о ) фПри выполнении условия Бэв(1) = Б, в момент временина выходе1449918 тельное напряжение ц (г) Пехг (1 - е " ). Напряжения П и Бэ (й) поступают на входы нуль-органа 18. 15 При выполнении условия Б(й,) = Б (й,) в момент времени С, на выходе...

Номер патента: 1429093

Опубликовано: 07.10.1988

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...к входам цифроаналоговогопреобразователя 28, входам элементаИ 29 и одной группе входов блока 27сравнения кодов, вторая группа входов которого подключена к соответствующим выходам задатчика 26 максимального кода.Выход блока 27 подключен к нулевому входу триггера 24, единичныйвход которого подключен к выходу эле мента И 29.Единичный выход триггера 24 подключен к управляющему входу коммутатора 22. Выход преобразователя 28подключен к второму входу первогокоммутатора 21.Устройство для регулирования колебаний работает следующим образом.Генератор 1 периодических сигналовформирует на своем выходе сигнал, вчастности синусоидальное напряжение,которое через регулятор 2 амплитудыпоступает на вход ключа 3.В исходном состоянии триггер...

Номер патента: 1411947

Опубликовано: 23.07.1988

Авторы: Добрыдень, Пузько, Трохин

МПК: H03K 3/64, H03K 5/156

Метки: импульсов, формирователь

...которогосоединены с соответствующими входамидешифратора 4, выходы которого соединены с соответствующими входами коммутатора 5.Формирователь работает следукющмобразом.В исходном состоянии счетчик 3 им-пульсов и триггер 6 установлены вЭнуль при этом вход устройства под"включен через демультиплексор 2 к входу установки в единицу триггера 6,С помощью коммутатора 5 соединяютпервый управляющий вход демультиплексора 2 с тем выходом дешифратора, который определяет коэффициент К пересчета входных импульсов (длительностьвыходного импульса формирователя рав- фна длительности интервала временимежду моментами поступления первого иК-го импульсов, причем первым считывается любой импульс, поступающий навход формирователя, находящегося в 50исходном...

Номер патента: 1411703

Опубликовано: 23.07.1988

Авторы: Бондарев, Пузько

МПК: G05B 11/00

...ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к областисистем автоматического регулирования.Цель изобретения - повышение качества управления,На чертеже приведена блок-схемасистемы.Система содержит элементсравнения, первый 2 и второй 3 усилители,блок 4 умножения, сумматор 5, объект6 регулирования, первый 7 и второй 8дифференцирующие блоки, ключ 9, пороговый элемент 10 с регулируемым порогом срабатывания, вход 11 и выход 12.Система работает следующим образом.При наличии значительной величинысигнала рассогласования на выходеэлемента 1 сравнения при отработке,апример,...

Номер патента: 1399775

Опубликовано: 30.05.1988

Автор: Пузько

МПК: G06G 7/12

Метки: величин, двух, деления, разности, сумму, частного

...передачиусилителя 5 пропорционален напряжению ,К Я О., 20где 8 - крутизна регулировочной характеристикики.Напряжение на выходе сумматора 2равно; Сигнал П на выходе усилителя 6 с регулируемым коэффициентом передачи равен: 30П 5 6( оп) зф (2) Учитывая; чтоКь (Поп ) 8 ь2 Поп ф (3) где П: - опорное напряжение;Б - крутизна регулировочнойхарактеристики усилителя 6, сигнал Пь на выходе третьего сумматора 3 равен: Устройство для определения частного от деления разности двух величин на их сумму, содержащее первый сумматор, входы которого соединены с первым и вторым информационными входами устройства, а выход - с информа" ционным входом первого усилителя с регулируемым коэффициентом передачи, выход которого соединен с первым входом второго...

Номер патента: 1354408

Опубликовано: 23.11.1987

Авторы: Добрыдень, Земляков, Петрик, Пузько, Шагин

МПК: H03K 17/00

Метки: коммутатор

...в исходном состоянии входнаячастотапринадлежит -й частотной зоне, (=1,2п), т.е. 1где с= -=1/1(.и пусть в реверсивном счетчике 10содержится число . В этом случаевоэбждена х-я выходная шина дешиАратора 13, и блок 14 ключей подклю 1354408чает в схемыодновибраторов 2 и 3элементы блока 15 задания программы,обеспечивающие равенства Т, =,;,Т =-;. Если Г сГ сГ., то , с 1 с,1т.е, Т,сТсТПрямоугольный импульс длительностью Т с первого выхода 17.формирователя 1 запускает своим переднимфронтом одновибраторы 2 и 3. Поскаль- Оку ТТ = ;, запрещающий сигнал суправляющего входа ключа 5 будетснят только после исчезновения единичного сигнала на его информационном входе, т,е, на выходе ключа 5импульс не возникает. На выходе клк; -ча 4 будет...

Номер патента: 1330571

Опубликовано: 15.08.1987

Авторы: Добрыдень, Пузько

МПК: G01R 19/10

Метки: двух, напряжений, отношения

...3, другой вход ко 71торого подключен к входу 6 меньшего из входных напряжений.Выход компаратора 3 соединен с управляющим входом ключа 4, вход которого соединен с выходом источника 2, а выход - с выходом 8 устройства.Входы источников 1 и 2 соединены с входом 5 большего из входных напряжений и источником 7 соответственно.Вход каждого иэ источников 1 и 2 соединен с входом интегратора 9 и суммирующим входом сумматора 10, вычитающий вхоц которого соединен с выходом интегратора 9, а выход - с выходом источника.Устройство работает следующим образом.По команде, поступающей в моментна входы "Пуск" (не обозначены) интеграторов 9, на выходах источников 1 и 2 формируются вспомогательные напряжения ц(1), ць (1), крутизна которых пропорциональна...

Номер патента: 1322106

Опубликовано: 07.07.1987

Автор: Пузько

МПК: G01M 7/00

Метки: вибрацию, испытания

...входу первого ключа 14, выход которого соединен с вторым вхо 3 13221 дом блока 2 сравнения, Единичный вход триггера 15 соединен с выходом блока 16 разрешения. Выход согласующего усилителя 7 через последовательно соединенные интегратор 12 и регули 5 руемый усилитель 13 подключен к входу второго ключа 20, который соединен с входом третьего ключа 21 через второй инвертор 25.ОВыход блока О сравнения через пороговый элемент 22 подключен к управляющему входу третьего ключа 21, выход порогового элемента 22 через первый инвертор 24 подключен к управляю щему входу второго ключа 20. Выходы второго и третьего ключей 20 и 2 1 подключены к первому и второму входам элемента ИЛИ 23, выход которого подключен к входу первого ключа 14. 20Устройство...

Номер патента: 1307369

Опубликовано: 30.04.1987

Автор: Пузько

МПК: G01R 23/10

Метки: значения, колебания, номинального, отклонения, частоты, электрического

...ЬРг г13 1 2 1 рг дгрогде К - коэффициент пропорциональности.формируют второй измерительный интервал длительностью1м Л м1"Ф "1 "2 К 2 р 2 гагрогде К 2 - коэффициент пропорциональности.Определяют отклонение контролируемой частоты от номинального значения, величина которого пропорциональна отношению длительностей первого и второго измерительных интервалов--- =. КЗР 113 КККЗ=2 - 1К 2где К - коэффициент пропорционапь 3ностиФормирование второго измерительного интервала длительностью, равной произведению периодов разностных частот, а первого измерительного интервала длительностью, равной разности периодов разностных частот, и определении отклонения контролируемой частоты от номинального значения как величины, пропорциональной отношению...

Номер патента: 1302205

Опубликовано: 07.04.1987

Авторы: Добрыдень, Пузько

МПК: G01R 23/00

Метки: периода, синусоидального

...Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к электро- измерительной технике и может использоваться для измерения периода и частоты синусоидального напряжения.Цель изобретения - упрощение способа.На чертеже представлена структурная схема устройства, реализующего способ. Способ состоит в стабилизации амплитуды входного синусоидальногосигнала, интегрировании стабилизированного сигнала и формировании сигнала, пропорционального амплитудепроинтегрированного сигнала.В результате выполнения первойоперации получают сигнал(,)=А яппи)1,о о20где А, - стабилизированная амплитуда.В результате выполнения второйоперации получают сигналА,Б (1 ) =1 о- созе,1 1 д)25где...

Номер патента: 1283720

Опубликовано: 15.01.1987

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...через элементы И 18 ИЛИ 20 на первый вход триггера 22, устанавливая его в единицу (фиг.2,е), Потенциал на выходе элемента И 19 показан на фиг, 2,д. Выходной сигнал триггера 22 поступает на вход ключевого элемента 3, и первый импульс с выходагенератора 1 периодических сигналов поступает через усилитель 4 мощности в подвижную катушку вибратора 5. Одновременно сигнал с выхода триггера22 поступает на вход блока 9 памятии подготавливает его к измерению выходного сигнала вибратора 5. Сигналс выхода вибропреобразователя 6, установленного на испытуемом объекте(не показан), через согласующий усилитель 7 и измеритель 8 пиковых значений поступает в блок 9 памяти,где формируется напряжение, соответствующее максимальному значению сигнала. Это...

Номер патента: 1275478

Опубликовано: 07.12.1986

Авторы: Володченко, Добрыдень, Пузько

МПК: G06G 7/12

Метки: блок, проводимости, управляемой

...а на выходе источника 12- потенциал Ц У управления, При подаче потенциаЛов 0 , 0 и Ц элементы1 фсхемы выполняют следующйе функции.Раэвяэывающие усилители 4 и 5 ббеспечивают "развязку" блока от цепи, к которой он подсоединяется. Они имеют высокое входное сопротивление и единичный коэфФициент передачи, так что на выходе усилителя 4 зпотенциал равен 0, потенциал на выходе усилителя 5 равен 0, а на выходе дифференциального усилителя 8потенциал 0 =-ьЦ= -(О -0 ), так как50,04Суммирующий усилитель 6 имееттри входа, два иэ которых неинвертирующие и один инвертирующий, суммирующий усилитель 7 имеет два вхо 10 да, один из которых инвертирующий,а другой неинвертирукнций,Сигналы, поданные на входы суммирующих усилителей 6 и 7, алгебраически...

Номер патента: 1275309

Опубликовано: 07.12.1986

Авторы: Добрыдень, Пузько

МПК: G01R 23/00

Метки: значения, мгновенного, сигнала, синусоидального, частоты

...сигнала и получают сигнал, пропорциональный измеряемой частоте Б =аЖВведение операции стабилизации поамплитуде позволяет непосредственнымизмерением выходного сигнала определить его частоту.Составитель Е. Губанов Корректор С.Шекмар Редактор А.Козориз Техред В.КадарФ Заказ 6554/34 Тираж 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1275Изобретение относится к электроиэмерительной технике и может быть использовано при создании частотноиэмерительных приборов и преобразователей. 5Цель изобретения - упрощение способа. Сущность способа заключается в сле"дующем.Если над сигналом...

Номер патента: 1274138

Опубликовано: 30.11.1986

Авторы: Добрыдень, Пузько

МПК: H03K 5/26

Метки: времяимпульсный, компаратор

...соот 1 ветствуют незаштрихованным клеткам таблицы. Величинаувеличивается О от нуля до семи, и каящому значениюможет соответствовать любое значение ОК,, При сочетаниях значе" 138 4ний д и К ., соответствующих пустымклеткам таблицы, решение еще не может быть принято, т.е. необходимопродолжать выполнение сравнений(.увеличивать ). В клетках таблицы,соответствующих сочетаниям значенийи К , при которых решение уже оп-.ределено однозначно, указано это решение. Сочетания, соответствующиеперечеркнутым клеткам таблицы, немогут появиться, если решения будутприниматься в соответствии с заполненными клетками.от но решеникоммутатора 16 иэлемента ИЛИ.17,шифратора 15, сокам, в которых ук входам элементшйны, соответств выходные шины детветствующие...

Номер патента: 1273818

Опубликовано: 30.11.1986

Авторы: Володченко, Пузько

МПК: G01R 19/10

Метки: двух, напряжений, отношения

..." временныедиаграммы поясняющие его работу.Устройство содержит первый и вто"рой источники 1 и 2 экспоненциальнопадающего напряжения, входы запускакоторых подключены к шине "Пуск"устройства, вход останова источника2 подключен к выходу нуль-органа 3,к выходу нуль-органа 3 подключентакже управляющий вход ключа 4,первый вход 5 устройства соединен с управляющим входом источника 1, второйвход 6 - с первым входом нуль-органа 3, выход источника 1 подключенк второму входу нуль-органа 3, выходисточника 2 через ключ 4 соединенс выходом устройства.Устройство работает следующим образом,На входы 5 и 6 устройства подаются соответственно большее и меньшееВходные напряжения П , и ППо команде, поступающей в моментвремени 1 на шину "Пуск", на выходах...

Номер патента: 1271471

Опубликовано: 23.11.1986

Авторы: Пузько, Троценко

МПК: A01M 7/00, B05B 9/06

Метки: автоматической, дозировкой, компонентов, опрыскиватель

...смешивание. Затем поток рабочего раствора поступает на поверхность вращающегося рабочего колесавихревого насоса 3. Под действием центробежных сил рабочая жидкость дополнительно перемешивается за счет создания турбулентного движения в рабочем объеме вихревого насоса 3. Готовый рабочий раствор под давлением через нагнетательную магистраль 8 подается в распыливающую рампу 7.Дозирование компонентов осуществляется в зависимости от скорости перемещения опрыскивателя за счет установки на дополнительном ходовом колесе 5 датчика 6 скорости путем подачи его выходного сигнала на управляющие входы регулируемых дросселей 4.При увеличении (уменьшении) скорости перемещения опрыскивателя увеличивается, (уменьшается) подача компонентов за счет...

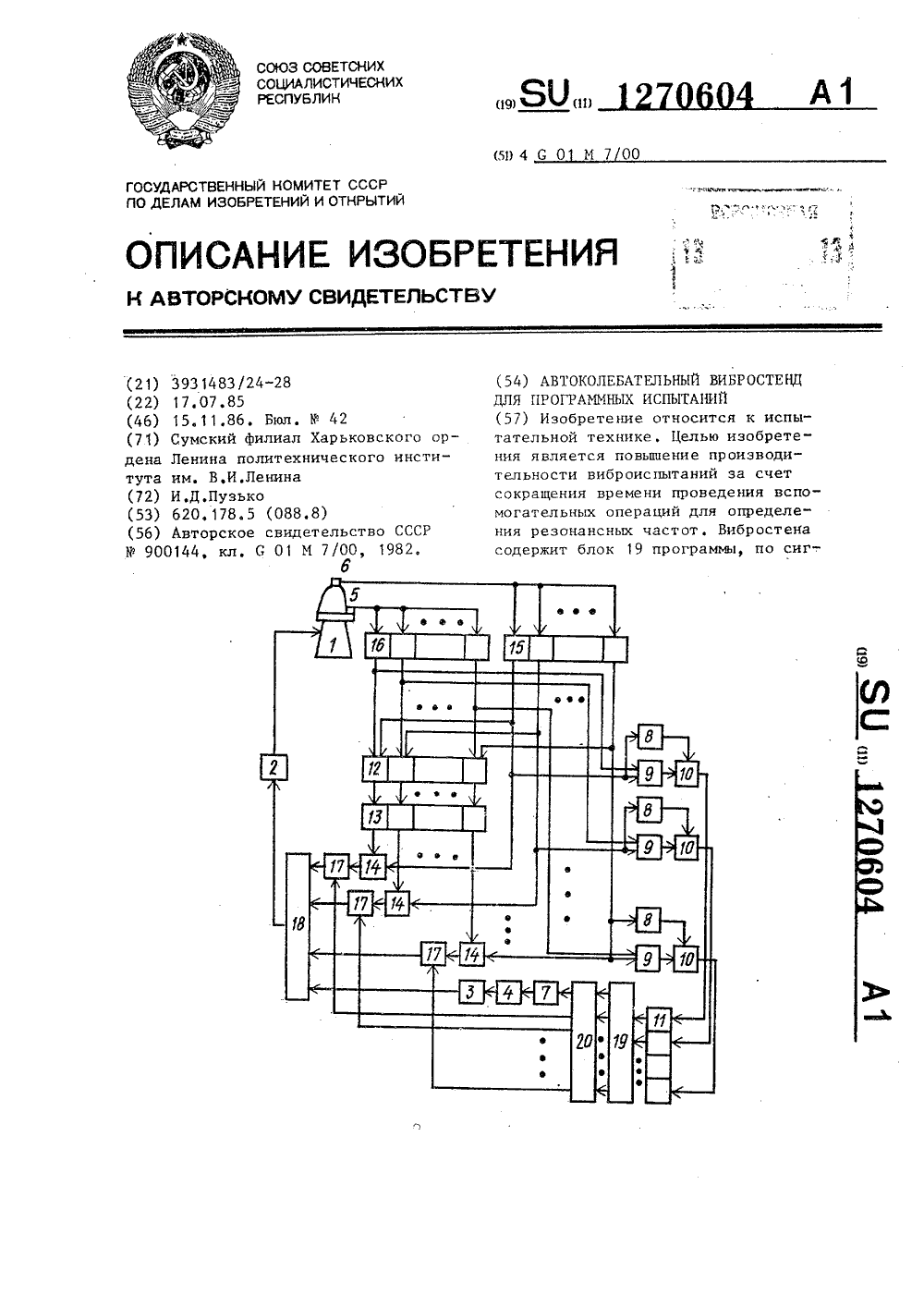

Номер патента: 1270604

Опубликовано: 15.11.1986

Автор: Пузько

МПК: G01M 7/00

Метки: автоколебательный, вибростенд, испытаний, программных

...изделия. Па сигналу с первого выхода блока 19 программ запускается генератор 7 поиска, сигнал которого через блок 4 45 управления изменяет частоту задающего генератора 3 в сторону ее воз - растания, Гармонический сигнал с выхода задеющего генератора 3 через сумматор 18 и усилитель 2 мощности поступает в обмотку подвижной части (на чертеже не показана) возбудителя 1 колебаний, Сигналы с выходов вибропреобразователей 6 и 5 через блоки 15.и 16 фильтров соответственно па даются на входы амплитудного и фазового индикаторов 8 и 9 резонанса, а также на входы фазовых детекторов 12,Пр 11 рл 1(снс:ГнсГ 1;(с 5 оты 1 с(нарлтсчл 3 с(дно 1 из ра.Олнсных частт иэделия ЦР ОИС:ХОД(1 Т УС;Ц(ЧС( НИС Л МЦНИТ(СЫ КС 1 - ;(еблций, а флзоый с;1 иг между ка...

Номер патента: 1269853

Опубликовано: 15.11.1986

Автор: Пузько

МПК: B06B 1/04, G05G 19/00

Метки: вибратор, электродинамический

...30 35 40(2)т.е, сигнал с выхода генератора 6равен сигналу Цю, который определяет силу реакции.Координаты перемещения объекта28 и катушки 4 с платформой 5 теперьзависят только от динамическихсвойств подвижной части вибратора,т.е. массы, демпфирования и жесткости подвески подвижной цилиндрической катушки 4 с платформой 5, Навыходе датчика 11 ускорения формируется сигнал, пропорциональный ускорению перемещения катушки 4, сплатформой 5 который поступает напервый вход 13 сумматора 8 через усилитель 12 с коэффициентом усиления,пропорциональным массе подвижнойчасти вибратора, и на выходе сумматора 8 вызывает составляющую сигнала, равную инерционной силе подвижной части вибратора. Этот сигнал подается через усилитель 9 мощности наобмотку катушки...

Номер патента: 1267268

Опубликовано: 30.10.1986

Автор: Пузько

МПК: G01R 19/10

Метки: двух, напряжений, отношения, пузько

...нуль-органа 4 подключен такжек входу "Пуск" источника 2, к второму входу которого, объединенному свходом источника 1, подключен выходисточника 11. Выход источника 2 под 45 ключен к входу первого ключа 7, куправляющему входу которого, объединенному входом Останов второго источника 2 подключен выход нуль-органа 5. Выход ключа 7 является первымВыхОДОм 14 устройстВа, 1267268ня Пр, с постоянной времени 7 напряжение Г .Напряжение Б,(1:) поступает навторые входы нуль в орган 4 и 5, напервые входы которых подаются напряжения Пвх и БсоответственноБв ) П. При выполнении условия11 (Г,) = Пв некоторый моментвременина выходе нуль-органа 4формируется сигнал, поступающий навход "1 уск" источника 2, на выходекоторого формируется второе экспоненциально...

Номер патента: 1264217

Опубликовано: 15.10.1986

Авторы: Добрыдень, Ефименко, Пузько, Троценко

МПК: G06M 11/04

Метки: семян, счета

...18 и увеличивающий его содержимое на единицу, после чего импульс с выхода блока управления, поступающий на вход записи блока пайяти, записывает новое содержимое сумматора в ту же ячейку, содержимое которой, таким образом, оказывается увеличенным на единицу, После этого блок управления формирует импульс на выходе, возвращающий в нуль счетчики 12 и 13, и снова открывает ключ 6, начиная тем самым контроль следующего расстояния Ь дТаким образом, каждому дискретному значению величины ;, определяемой формулой (5),соответствует отдельная ячейка памяти блока 1, содержимое которой увеличивается на единицу каждый раз, когда а; принимает соответствующее значение.Если при контроле очередного рас" стояния Ь . не будет выполнено усло 1вие (1),...

Номер патента: 1257515

Опубликовано: 15.09.1986

Авторы: Переверзева, Порфилкин, Пузько

МПК: G01N 33/00

Метки: водоотдачи, жидкостей, промывочных

...общий вид.Устройство содержит штатив 1 со стойкой 2 и фиксатор 3, подвижный носитель шкалы 4 с держателем 5, полоску фильтровальной бумаги (индикатор) 6 и стакан 7 для промывочной жидкости.Устройство работает следующим образом.Полоску фильтровальной бумаги 6 шириной 5 мм закрепляют в держателе 5 так, чтобы деления 40 шкалы совпало с верхней частью на полоске индикато ра 6. В стакан 7 наливают промывочную жидкость и устанавливают в штатив 1. Подвижной носитель шкалы 4 с индикатором 6 опускают в раствор до деления 5 мм и включают секундомер. Через25 5 мин +10 с по шкале записывают, показания водоотдачи. Принцип действия устройства заключается в измерении размера ореола бурового раствора на индикаторе б, т.е. в.измерении длины ЗО увлажнения...

Номер патента: 1254448

Опубликовано: 30.08.1986

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...вход ключевого элемента 3.В исходном состоянии триггер 17 находится в единице, поэтому ключевой элемент 3 открыт, На входе первого элемента НЕ 24 сигнала нет, следовательно третий ключевой элемент 21 открыт, так как на его управляющем входе есть сигнал, обусловленный наличием сигнала на выходе первого элемента НЕ 24. Второй ключевой элемент 22 закрыт, так как на выходе второго элемента И 23 сигнал отсутствует, обусловленный отсутствием сигналов на его входах.Положительная, например, полуволна с выхода регулятора 2 амплитуды через ключевой элемент 3, усилитель 4 мощности и элемент ИЛИ 20 поступает, на подвижную катушку вибратора 5, При этом на выходе вибропреобразователя 6 возникает сигнал, который с выхода согласующего усилителя 7 через...

Номер патента: 1254310

Опубликовано: 30.08.1986

Авторы: Божко, Иванова, Личкатый, Пузько

МПК: G01H 1/00

Метки: обнаружения, объекта, резонансной, частоты

...7 поступает через согласующий усилитель 9 и преобразователь 12 на управляющий вход регулятора 3 амплитуды, образуя тем самым контур стабилизации уровня возбуждения, При изменении частоты гармонические сигналы с выходов вибропреобразователей 7 и 8 через согласующие усилители 9 и 10 поступают на индикатор 11. В случае совпадения частоты возбуждения с частотой собственного резонанса объекта 6 амплитуда вибрации последнего резко возрастает, б а Фаза колебаний изменяется на 1/2,что вызывает изменение уровня напряжения на выходе индикатора 11, При такой скорости развертки частоты в районе резонанса амплитуда и фаза 2 колебаний не успевает сразу нарасти до установившегося значения вследствие высокой добротности объектов.Поэтому значение...

Номер патента: 1253557

Опубликовано: 30.08.1986

Авторы: Корниенко, Пузько, Троценко

МПК: A01M 7/00

Метки: жидких, приготовления, химикатов

...смеситель, разрез.Устройство содержит водоструйный насос 1, раструб 2, основание 3 раструба, дисковый рабочий орган 4 с волнообразной абразивной поверхностью, углубление 5, корпус б, вал 7 привода, выходной патрубок 8.Раструб 2 струйного насоса 1 жестко соединен с корпусом 6 и своим основанием 3 входит в углубление 5 рабочего органа 4. Рабочий орган 4 установлен на валу 7 привода и размещен в корпусе 6 с выходным патрубком 8.Смеситель работает следующим образом.Жидкость нод давлением, проходя через сопло ( на чертеже не показано) водоструйного насоса, создает разрежение в камере эжекции (на чертеже не показана) в результате чего происходит отсос жидкого или маточного раствора из емкости (на чертеже не показана), В раструбе 2...

Номер патента: 1250968

Опубликовано: 15.08.1986

Автор: Пузько

МПК: G01R 19/10

Метки: двух, напряжений, отношения

..."Пуск" источника 2, выход нульоргана 4 через формирователь 10 подключен к управляющему входу ключа 7, 55 выход которого соединен с вторымвходом регистратора 35. Выход нульоргана 5 через формирователь 1 подключен к управляющему входу ключа968 4 пропорциональна напряжению БВвозведенному в целую или дробнуюстепень,При выполнении условия 11 (1)==1 в некоторый момент времени Сна выходе нуль-органа 4 формируетсясигнал, поступающий на вход формирователя 10.,При этом импульсныйсигнал с выхода формирователя 10 поступает на управляющий вход ключа 7,который открывается, и на второйвход регистратора 15 поступает сигнал 1(С ), пропорциональный отношению входных напряжений.При выполнении условия У,(14)==7 в некоторый момент времени 1на выходе...

Номер патента: 1248811

Опубликовано: 07.08.1986

Авторы: Гарасевич, Зенченко, Лубский, Пузько

МПК: B27N 5/00

Метки: формованных

...10Изделие включает основание 1, перемычку 2, облицовочный материал 3.Способ осуществляют следующим образом.В процессе прессования в заготовке формуют желобчатые перемычки, при этом величина впадины перемычки Й превышает толщину изделия 5.После изготовления заготовку делят на изделия путем срезания перемычки в плоскости, параллельной основанию изделия. 20Пример, Из древесно-клеевой композиции по ГОСТ 23419 - 79 насыпают ковер на поддон, сверху укладывают облицовочный материал - бумажную пленку, пропитаннуа смолами, загружают в пресс на нижнкзю полуформу, ковер удерживают с помощью верхней полуформы, а поддон извлекают.Прессование осуществляют при 160 С, давлении 80 кг/см (8 МПа) и технологической выдержке в прессе 3 мин при толщине...

Номер патента: 1248673

Опубликовано: 07.08.1986

Автор: Пузько

МПК: B06B 1/04

Метки: вибратор, электродинамический

...модель внбратора, характерная для области низких частот без учета гибкой связи испытуемого объекта с платформой. При У Э:Уо принимается математическая модель вибратора, характерная для высокочастотной области без учета гибкой связи испытуемого объекта с платформой. На выходе фазоизмерительного блока 36 сигнал появляется при наличии фазового сдвига между сигналом с выхода усилителя 33 измерительного преобразователя 30 перемещения платформы 4 вибратора и сигналом с выхода усилителя 34 измерительного преобразователя 31 перемещения испытуемого объекта, т. е. при наличии гибкой связи между платформой 4 и испытуемым объектом. Учет такой гибкой связи определяетСя величиной сигнала Уо 2 с выхода второго источника 44 опорного напряжения. Если...
