Попше

Номер патента: 687615

Опубликовано: 25.09.1979

Авторы: Пискун, Попше, Яске

МПК: H04L 11/08

Метки: измеритель, искажений, краевых

...порога искажений устанавливается в блоке 14. Выходными сигналами блока 14 являются сигналы с 2 д па- о рафазных выходов блока 10 счета, где И - количество разрядов счетчиков блока 10 счета. Выходные сигналы блока 14 являются задающими код порога иска 25 жений, который дешифрируется элементом И 15.Сигнал на выходе элемента И 15 появляется всякий раз, как только содержимое блока 10 счета достигает значениязо установленного порога искажений, и этот сигнал устанавливает в состояние 1" триггер 16, который в состояние "0 устанавливается отрицательным перепадом сигнала с выхода блока 2. Этот перепад35 соответствует середине измеряемой элементарной посылки.Если триггер 16 в состояние 1" был установлен в зоне "опережения" (зона...

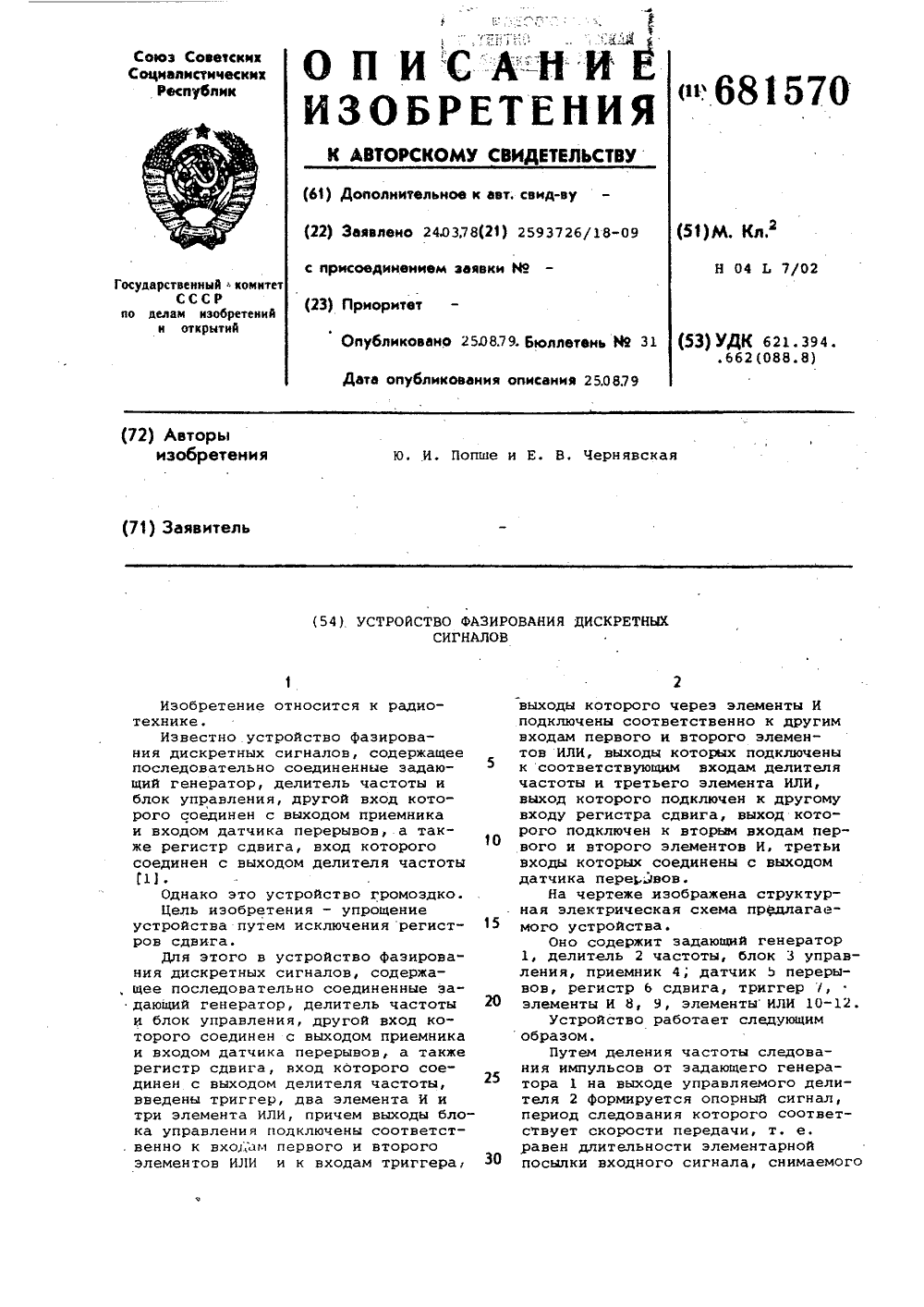

Номер патента: 681570

Опубликовано: 25.08.1979

Авторы: Попше, Чернявская

МПК: H04L 7/02

Метки: дискретных, сигналов, фазирования

...корректирующий сигнал на добавление к поступающим от задающего генератора 1 одного импульса (в случае, когда опорный сигнал отстает на фазе от входного) или на вычитание из поступающих импульсов одного импульса (когда опорный сигнал опережает входной).При отсутствии перерыва в связи импульсы от блока управления 3 корректируют фазу опорного сигнала на выходе делителя 2 и одновременно через элемент ИЛИ 11 поступают на информационный вход регистра сдвига б, тактирующий вход которого подключен к выходу делителя 2. Кроме того, эти импульсы поступают на соответствующие раздельные входы триггера 7, осуществляющего по ним коммутацию выхода регистра 6 сдвига на соответствующий управляемый вход делителя 2 в автономном режиме...

Номер патента: 678513

Опубликовано: 05.08.1979

Авторы: Беляев, Петренко, Попше, Юдин

МПК: G11B 5/09

Метки: воспроизведении, восстановления, импульсов, информации, синхронизации, цифровой

...в реверсивный счетчик устанавливают среднее значение периода следования синхроимпульсов, т.е, устанавливают25 двоичный код, вес которого соответствует длительности этого периода, Блок 3 формирования опорных СИ, представляющий собой блок поэлементного сравнения кода, записанного в реверсивный счетчик 1,с кодом двоичного счетчика 4,30ведущего счет импульсов от задающего генератора 5, выдает импульс каждый раз при совпа. денни указанных кодов, т,е. по истечении времени, равного запомненному периоду, Этот опор.35 ный синхроимпульс приводит счетчик 4 в исходное положение, а в блоке 2 управления с его помощью формируют импульс на место выпавшего синхроимпульса, Блок 2 управления формирует разрешающие сигналы для элементов И 640 и 7,...

Номер патента: 670966

Опубликовано: 30.06.1979

Авторы: Беляев, Петренко, Попше, Юдин

МПК: G11B 5/43

Метки: компенсации, носителя, перекоса

...9 задержки. Устройство снабжено триггерами 10 и 11, узлами 12 и 13 задержки и дополнительными блоками 14 и 15 разрешения,Узлы 12 и 13 включены между выходамь одновибраторов 4 и 5 и входами подрегистров 2 и 3. К выходу одновибраторов 4 и 5 подключены входы триггеров 10 и 11 и управляющие входы блоков 14 и 15 разрешения. Триггеры 10 и 11 соединены с элементом 9 задержки и схемой 8 совпадения.Устройство работает следующим образом.Синхроимпульсы со средних дорожек групп каналов подаются на запуск одновибраторов 4 и 5, длительность импульсов которых равна половине или меньше периода следования, Импульс от одновибратора 4 (5) задним фронтом устанавливает в еди670966 Составитель Г, ЗагубныйТехред Н. Строганова Корректор Л. О Редактор ковле...

Номер патента: 663122

Опубликовано: 15.05.1979

Авторы: Пискун, Попше, Тарнопольский

МПК: H04L 11/08

Метки: искажения, стартстопного, текста

...И 8 и 9, формирователь 10 значащих моментов модуляции, блок задержки11 и шифратор 12.Устройство работает следующим образомСтартстопный текст, с длительностьюстартовой посылки, равной половине элементарной посылки, подлежащей искажению,поступает на вход формирователя 1 О значащих моментов модуляции. На время длительности стартовой посылки сигналом с выхода распределителя 2 через элемент ИЛИ 3блок задержки 11 удерживается в состоянии ООООО, триггер 5 - в состоянииО (старт). Импульсом с выхода формирователя 10 триггер 4 устанавливается в1, а в блок задержки 11 через элементыИ 8 и 9 в зависимости от состояния триггера 6, определяющего знак искажения, атакже через коммутатор 7 и шифратор 12записывается двоичное число, величина...

Номер патента: 642863

Опубликовано: 15.01.1979

Авторы: Пискун, Попше

МПК: H04L 7/10

Метки: дискретной, информации, поэлементного, приемников, фазирования

...3- Ц старшего разряда делителя 2 и второго триггера 8 соответственно, единичные выходы которых подключены к двум другим входам пятогодополнительного элемента И 14 соот ветственно, выход которого подключенк дополнительному входу третьего элемента И 9,Устройство работает следующим образом.При подаче на общий контакт переключателя 15 потенциала логического"0 элементы И 10 и И 12 оказываются запрещенными и, в свою очередь,выходными сигналами запрещают работуэлементов И 11- И 14, При отсутствиивходного сигнала на единичном входетриггера 8 последний сигналом с выхо.=да триггера старшего разряда 3-д де=лителя 2 частоты сбрасывается в состояние 0" и элемент И 5 в этомсостоянии запрещается, Таким образомисключается воздействие...

Номер патента: 636814

Опубликовано: 05.12.1978

Авторы: Пискун, Попше

МПК: H04L 11/08

Метки: дискретных, измеритель, искажений, краевых, сигналов

...первого выхода фазового дискриминатора 2 (фиг.2,н) триггер 6 устанавливается н состояние 1, а блок счета 10 сбрасывается н состояние 0 и начинает считать импульсы генератора 4,В режиме измерения индивидуальных искажений второй триггер 7 сигналом с выхода блока установки режимов 5 удерживается в состоянии фО. Элементы И 8 и 9 по входам, связанным с нулевым выходом второго триггера 7, оказываются разрешены, а потому по сигналу с выхода элемента И 8, начало которого совпадает с положительным перепадом напряжения на выходе блока формирования идеальных значащих моментов восстановления 3, вблок памяти 11 перезаписывается содержимое блока счета 10, соотнетствующее величине отрицательного искажения. Выход блока 11 связан с дешифратором 12, выход...

Номер патента: 625316

Опубликовано: 25.09.1978

Автор: Попше

МПК: H04L 11/08

Метки: коэффициента, многоканальной, ошибок, связи, системе

...одновременно с этим суммарную импульсную последовательность помех и пере рывов преобразуют в двоичный код зависимости временной последовательности ошибок от суммарной импульсной последовательности помех и перерывов, полученные для каждого канала двоичные коды запоминают30 сравнивают между собой и анализируют характер потока ошибок.На чертеже дана структурная электрическая схем а устройства для реализации предлагаемого способа.Устройство для реализации сгцсоба измерения коэффициента ошибок в многоканальной системе связи содержит фильтры 1, блоки 2 сравнения, блоки 3 формирования пороговой импульсной последовательности, блок 4 логического суммирования, блок 5 сравнения, датчик 6, измеритель 7 отноше- в ния, сумматоры 8, второй...

Номер патента: 618860

Опубликовано: 05.08.1978

Авторы: Пискун, Попше

МПК: H04L 11/08

Метки: дискретных, искажений, сигналов

...И 3 второго блока 5 считывания.Устройство работает следующим образом.Для предложенного устройства не имеет значения как именно выполнен блок 8 определения ошибок из-за краевых искажений, важно лишь само наличие в его составе такого блока.Ниже приводится пример измерения для случая, когда структура блока 8 соответствуют измерению в свободном канале.Из канала связи через блок 1 поступает известный по своей структуре испытательный сигнал. Такой же по структуре сигнал и синхронный с ним вырабатывается датчиком текста в приемнике.Ошибки определяются путем стробирования по середине посылок при сравнении по полярности каждой из посылок входного сигнала с соответствующей посылкой принятого за идеальный сигнала приемника. Искажения же...

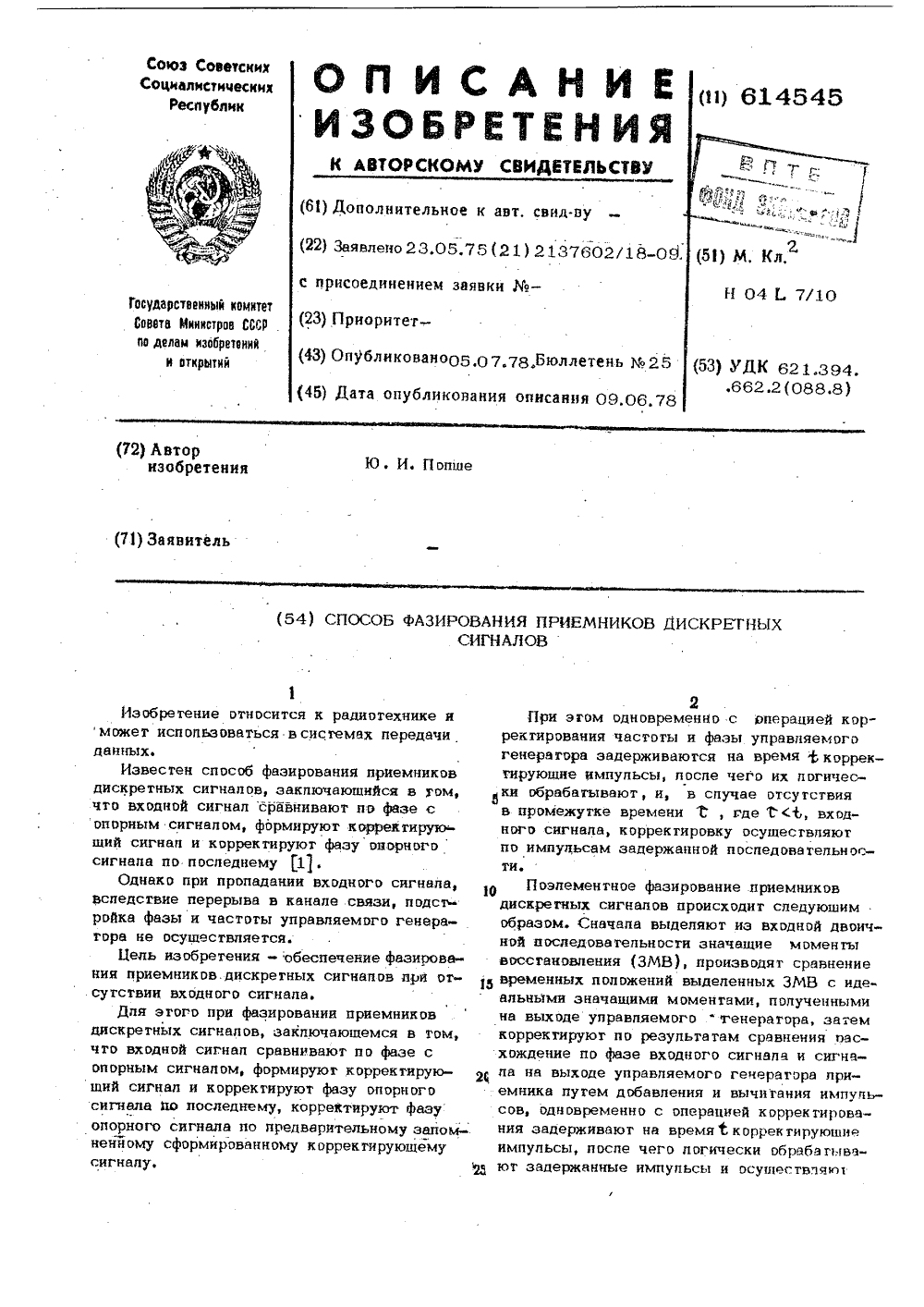

Номер патента: 614545

Опубликовано: 05.07.1978

Автор: Попше

МПК: H04L 7/10

Метки: дискретных, приемников, сигналов, фазирования

...первые входы которых объединены и подключены к выходу входного блока 5, а вторые соединены с соответствующими выходами делителя 2 частоты, своими выходами под-,15 ключены через логические схемы 6, 7 соответственно ко входам схем 8, 9 добавле. ния и вычитания импульсов, связанных по выходу с дополнительными входами делите- ля 2. Между выходами и входами схем 8, 9 добавления и вычитания импульсов сои- . ветственно подключены через логические схемы 6, 7 два элемента 10, 11 задержки, например, два регистра со сдвигом, тактирующие входы которых подключены к выхо дам делителя 2 частоты.Устройство работает следующим образом,Входной блок 5 выделяет. нэ поступающей двоичной последовательности короткие импульсы, соответствующие краям...

Номер патента: 608267

Опубликовано: 25.05.1978

Авторы: Пискун, Попше, Путов

МПК: H03K 23/00

Метки: делитель, частоты

...следующим образом.В исходном состоянии управляющий триггер 3 при наличии на входе делителя частоты тактовых импульсов находится в состоянииэ.Если необходимо задержать входную импульсную последовательность на заданную величину, то ее подают на информационный вход устройства (вход установки Оз триггера 3). Каждый входной импульс устанавливает управляющий триггер 3 в положение, разретцающее работу счетчика 2, в котором установлен определенный коэффициент счета (в зависимости от выбранной величины задержки). При пере. ходе счетчика 2 через нулевое состояние узел 1 управления формирует импульс, с помощью которого по цепи: выхода в счетчике 2 уста. навливается принудительный насчет, и триггер 3 устанавливается в положение, запрещающее...

Номер патента: 580654

Опубликовано: 15.11.1977

Авторы: Пискун, Попше, Руденко

МПК: H04L 11/08

Метки: ввода-вывода, искажений, постоянных

...входами элементов30 И 2 и ИЛИ 3, причем выход генератора 1 тактовых импульсов подключен к второму входу счетчика 7 с переменным коэффициентом счета.Устройство работает следующим образом.Входной сигнал, подвергающийся искаже нию, в виде двоичной последовательности (фиг. 2, а) поступает на объединенные между собой первые входы элементов И 2 и ИЛИ 3 и на вход формирователя 5 значащих моментов входных сигналов, в нем формируются ко роткие импульсы по фронтам посылок. Формирователь 5 выдает короткие импульсы, формируемые по положительным фронтам посылок (фиг. 2, б), которые устанавливают выходной триггер 4 в исходное положение. По 15 вчорому выходу формирователь 5 выдает короткие импульсы по обоим фронтам посылок (фиг. 2, в), которые...

Номер патента: 577688

Опубликовано: 25.10.1977

Авторы: Пискун, Попше

МПК: H04L 1/10

Метки: искажений, сигналов, стартстопных

...блокировку в состояние4 О О делителя 4 частоты и распределителя 5 и первым установочному и сбросовому входам триггера 9 управления и через фазовый дискриминатор 8 ко второму установочному входу триггера 9 управления и третьему входу блока элементов И б, причем выход блока 2 выбора перехода знака сигнала подключен через фазовый дискриминатор 8 к второму входу элемента ИЛИ 10 и ко второму сбросовому входу триггера 9 управления, вчход которого через элемент ИЛИ 10 подключен ко второму входу делителя 4 частоты и ко второму входу распределителя 5.На фнг. 2 - а - сигнал на выходе входногоблока 1, б - сигнал на третьем выходе формирователя 3 идеального стартстопного знака сигнала, в - сигнал на втором входе блока 2 выбора перехода знака...

Номер патента: 571923

Опубликовано: 05.09.1977

Авторы: Гнидкин, Коптев, Попше

МПК: H04L 11/08

Метки: дискретной, информации, каналах, коэффициента, ошибок, связи

...формируется 50 при смещениях импульсов принятой испытательной последовательности за пороговый урсеень, который задается последовательаостью строб-импульсов (фиг, 2 в) эталон. ной испытательной импульсной последова тельностн. Путем вычитания иэ принятой испытательной импульсной последовательности (фиг. 2 б) эталонной (фиг, 2 а) формируется импульсная последовательность помех (фиг. 2 г). Полярность импульсов последовательности помех характеризует ситуацию возникновения ошибок в полезном сигнале типа ложных тревог (случай М на фиг. 2 б), либо пропуска сигналов (случай 6 на фиг. 2 б), Последовательности ошибок, полученной срав. нением импульсов помех н строб импульсов регулярной (эталонной) испытательной импульсной последовательности...

Номер патента: 564731

Опубликовано: 05.07.1977

Авторы: Берштейн, Пискун, Попше, Черкасов

МПК: H04L 11/08

Метки: анализатор, дискретных, искажений, ошибок, сигналов, статический

...коррекции искажений 9 выполняет укаэанные выше функции, т. е. вводит, например, в передающийся испытательный текст постоянное искажение эталонной величины ипи устраняет в поступающем двоичном сигнале искажения типа фпреобпаданий.Краевые искажения измеряют путем временного сравнения фронтов двоичных посылок входного сигнала, г. е, значащих молентов восстановиения, с принятыми за5идеальные фронтами тактовой последователь.ности, вырабатываемой системой фаэовойавтоподстройки частоты блока синхронизации2. Результаты каждого иэ измерений соответственно запоминаются и нвкапдиваются отдедьными счетчиками накопителя 7,состояние которого отображается индикатором 6.Перед началом измерений путем воздействия сигналов индикатора 6 через преоб...

Номер патента: 562939

Опубликовано: 25.06.1977

Авторы: Гнидкин, Коптев, Пискун, Попше

МПК: H04L 11/08

Метки: коэффициента, многоканальной, ошибок, связи, системе

...В измеритель 9 отношен 1 ия, блок 10 коррекции. Устройство работает следующим образом.Смесь сигнала, помех и перерывов, поступающая из каждого канала, подвергается кор. реляциснной фильтрации в фильтрах 1. В блоке 2 осуществляется сравнение с порогом Выделенного напряжения, а в блэке 3 - фэрмирование 1 лмпульсной последовательности помех и пере 1 рывов. Полученные канальные им пульаные последовательности помех и перерывов преобразуются,в блоке 4 логического суммирования в многоканальную весовую импульсную последэвательность. Чногоканальная последовательность сравнивается в бло ке 5 сравнения с эталонным сигналом и стэобимпульсами эталонного сигнала. Эталонный сигнал и его строуб-импульсы формиру 1 отся датчиком б, На Выходе блока 5...

Номер патента: 540396

Опубликовано: 25.12.1976

Авторы: Пискун, Попше

МПК: H04L 7/10

Метки: дискретной, информации, поэлементного, приемников, фазирования

...и 3 - 2 и входы элемента И 4.Устройство работает следующим образом.Когда информационная последовательность не поступает из канала, на выходе входного блока 6 отсутствуют положительные перепады напряжения и триггер 8 устанавливается в состояние О по нулевому входу. Вэтомслучае элемент И 5 оказывается в нерабочем состоянии по входу, соединенному с единичным выходом триггера 8, и триггер 7 по счетному входу импульсами с выхода задающего генератора 1 устанавливается в состояние О, т. к вход установки его в состояние 1 запрещен сигналом с выхода элемента И 5. Сигналом с выхода триггера 7 элемент И 9 также запрещается и делитель частоты 2 в этом случае работает в режиме деления входной частоты на п.При наличии входной информационной...

Номер патента: 537449

Опубликовано: 30.11.1976

Авторы: Попше, Черкасов

МПК: H04L 1/10

Метки: изохронных, искажений

...частоты и фазы управляемого генератора в соответствии с тактовой часто О той входного сигнала и сравнении тактовой последовательности с временнымп положе- шими значащих моментов восстановления.Способ осушествляют устройством измерения изохронных искажений, содержащим 15 входной блок, соединенный с входом блока сравнения, к другому входу которого подключен выход управляемого генератора,Недостаток известного способа заключается в том, что высокие фильтрующие свойства 20 управляемых генераторов - систем фазовой автоподстройки частоты (ФАПЧ) - позволяют выделить тактовую последовательность, фронты которой соответствуют идеальным значающим моментам модуляции (ИЗММ), по 25 математическому ожиданию которых и проводится подстройка фазы этих...

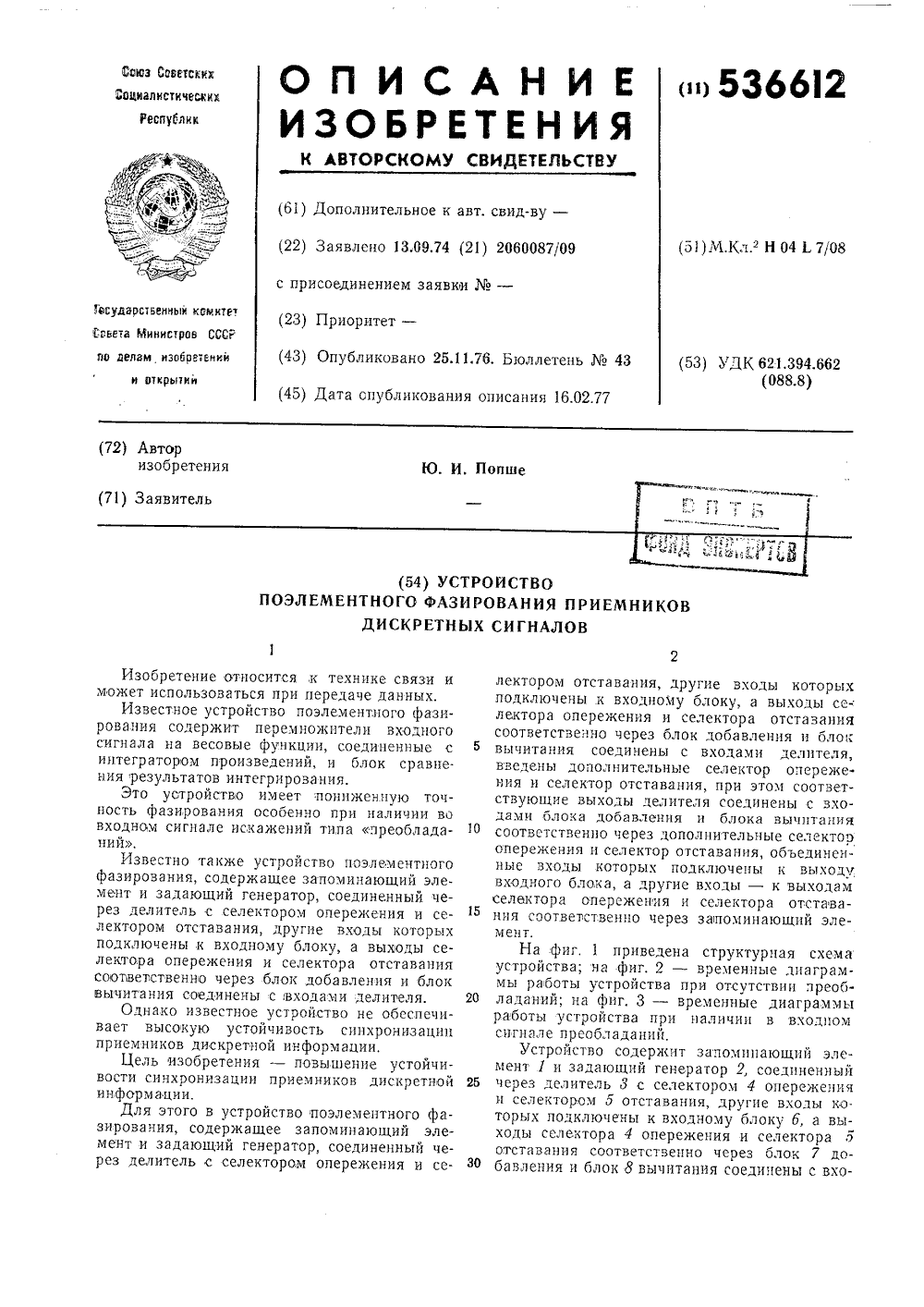

Номер патента: 536612

Опубликовано: 25.11.1976

Автор: Попше

МПК: H04L 7/08

Метки: дискретных, поэлементного, приемников, сигналов, фазирования

...через дополни. тельныг селектор 9 опережения и селектор 10 отставания, ооъединенные входы которых подключены к выходу входного олока, а друг е входы - ,к выходам селектора 4 опережения и селектора 5 отставания соотвгтствгнно через запоминающий элемент 1.Работа устройства при отсутствии преобладаний (см. фиг. 2).В качестве входовой двоичной последовательности выбраны точкл (см, фнг. 2 в), а за рабочий принят условно положительный сигнал. Определяющим сигналом для селекторов 4, 5, 9 и 10 являются соответствующие полупгриоды (см. фиг. 2 а, б) выходной частоты делителя 3. Входной блок б выделяет отдельно по обоим фронтам посылок короткие импульсы (см. фиг. 2 г, д). За основные приняты импульсы, формированные по положительным фронтам...

Номер патента: 530468

Опубликовано: 30.09.1976

Авторы: Попше, Холькина

МПК: H03K 23/26

Метки: коэффициентом, счета, счетчик

...инвертор 8 - со счетным входом триггера 2, Ко входу счетчика 1 подключен второй элемент "запрет" 9, запрещающий вход которого соединен с выходом триггера 2 и со входом элемента И 6, второй вход которого соедин нен со входами счетчика 5 и элемента запрет 9.Счетчик работает следующим образом.В исходном состоянии все триггеры счетчика 1 находятся в состоянии "0", а определяющий 3 и управляющий 2 триггеры - в состоянии "1" (за рабочий по всем входам триггеров и логических схем принят положительный сигнал), При этом запрещающий потенциал на входе элемента фзапрет" 9 от- ф сутствует и входные импульсы (фиг. 2,а поступают на вход Ъ-разрядного двоичногои // счетчика 1 и не проходят через элемент И 6, на втором входе которого разрещающий...

Номер патента: 527830

Опубликовано: 05.09.1976

Автор: Попше

МПК: H04L 7/04

Метки: дискретных, поэлементного, приемников, сигналов, фазирования

...селектируюшим входам блока управления 2, а управляющий вход 5 соединен са,вторым выходом того же блока 2, Блок формированиядополнительных корректирующих импульсов6 связан по входу с выходами определенных каскадов управляемого делителя 4,Выход входного блока 7 подключен к информационному входу блока управления 2.При этом выход блока 6 через элементИ 8 подключен ктретьему входу блока 2, а ко.второму входу элемента И 8 подключенждушиймультивибратор 9, запускаемыйвнешним сигналом по шине 10,527830 Формула изобретения 11 ИИГ 1 И Заказ 862/38 Тираж 864 Подписное Фнлиал ППП тент", г. Ужгород, ул. Проектная,Устройство работает следующим обраэомоуправляющий сигнал по шине 10 запускает ждуший мультивибратор О. Сигналы с мультивибратора 9 и...

Номер патента: 524325

Опубликовано: 05.08.1976

Авторы: Пискун, Попше

МПК: H04L 11/08

Метки: двоичных, изменения, искажений, сигналов

...первой ччейки 5 т распределителя шкалы 5, а инверсный выход блока ФАПЧ 2 , - со вторым входом элемента И 8, с соответствующим входом делителя частоты 3, ,с одним из входов блока индикации 6 и со5 24325 34. Ювторым входом установки единицы первой ф о р м у л а и э о б р е т е н и яячейки 5 распределителя шкалы 5, Выходэлемента И 8 соединен с блоком индикации В, а единичный выход старшего раэряУс ойства для измерения искаженийда,делителя ча .тоты 3 - с тактовым вхо- Устройство дл ричных,сигналовсодержащее входной бло,дом распределителя шкапы 5, двоичных,сигна д рУстройство для измерения искажений соединенный с дним" одним иэ входов блока фаздвоичных сигналов работает следующим вой а то одстрво автоподстройки частоты (ФАПЧ), к аугому входу...

Номер патента: 514444

Опубликовано: 15.05.1976

Автор: Попше

МПК: H03K 23/02

Метки: делитель, частоты

...цнал, поступают на вход н-разрядного двопч. Изобретение относится к дискретной технике и может быть применено в качестве электронной схемы общего назначения, выполненной в виде интегральной схемы.Известен делитель частоты, содержащий н-разр 5 див 1,1 вопчпыЙ счетчик, Вьпогнснпь 1 й, например, на триггерах, и логические элемечты И.Однако в известном делителе частоты с ротом коэффициента деления растет число разрядов двоичного счетчика и количество дополнительных логических элементов, при помощи которых реализуется соответствуОщи 1 т коэффициент деления.С целью повышения коэффициента деления в предлагаемый делитель введены два дополнительных триггера и логические элементы Запрет, запрсщающис входы которых соединены с входной шиной, при...

Номер патента: 493008

Опубликовано: 25.11.1975

Авторы: Пискун, Попше, Руденко

МПК: H03K 3/78

Метки: генератор, импульсов, одиночных

...логический элемент И и ттактный кнопочный переключатель,контакт которого подключен к истопитания, размыкаюший контакт подк одному, а замыкающий контакт краздельным входам триггера.Однако надежность известного гра низкая.В предлагаемом генераторе одинимпульсов для повышения его надеодин выход триггера непосредственндругой - через дополнительно введлинию задержки соединены со входгического элемента И. которого подключен к источнику питания, подсоединяемому к клемме 4, размыкаюший контакт подключен к одному, а замыкаюший контакт к другому входам триггера 1.Один выход триггера 1 непосредственно, а другой через линию задержки 5 соединен со входами логического элемента И. Выход логического элемента И 2 является выходоГ 6...

Номер патента: 485563

Опубликовано: 25.09.1975

Авторы: Пискун, Попше

МПК: H03K 23/10

Метки: делитель, частоты

...е. равно четыремДелитель частоты из четырех счетных триггеров при отсутствии обратной связи делит входную последовательность импульс сов на 16 (2 ). В общем случае для деле,8ния па десять необходимо исключить шесть состояний делителя.Двоичный счетчик работает следующим образом.В нем исключаются состояния от "1 ф (АВСД) . до "6" (АВСД) включительно, где АВСДсостояния разрядов счетчика Элемент И 6 срабатывает по фронту вход- ного сигнала, устанавливающему двоичный счетчик на 4 к+2 в состояние 1(АВСД), и по единичным входам устанав- ливает счетные триггеры 3 и 4 в состо 1 яние "1". Входы элемента И 6 соединены с прямым выходом счетного триггера 2 младшего разряда и инверсным выходом счетного триггера старшего разряда. Осо 4 бенность...

Номер патента: 473204

Опубликовано: 05.06.1975

Авторы: Пискун, Попше

МПК: G08C 19/28

Метки: дискретной, информации, передачи, приема

...длцтсльцост; 3 ссг, оольше минимально допустимой, оцрсдслс.ой полосой пропусеация данного кцала.Значецце Гг должО выбцратьс . учетом КРс 1 СВЫХ 31 СКЯЖЕНЦЙ 13 Д 2 ЦЦОМ Кацапе Г, С, длительность импульса, соотвссгцующсго порой скорости, не должна быть соизмеримой или мецьше величины краевых цскжснцй.1-а фиг. 1 приведена функпцоцальцая схем;1 предлагаемого устройства, где олозца чено:цсрс:аощая часть 2 - приемная чсть, 3 ццфлрмаццоцный вход устройства, 1 - ллп- чсокцЙ элсмсц 11, 5 - логчсск:Й э.(",(.111-11 6- логический элемеи 1:., 7 - ГОГ: ческий элсмсп ЗАПРЕТ, 8 Гэцггср, 9 Выход передающей части, 10 -- лцнц сцзц, 11 - вход устройства начало :реобразоц- цця, 12 - логический элемент И И, 13 - мультивцбратор, 14 - элемент задержки, 15...

Номер патента: 467490

Опубликовано: 15.04.1975

Авторы: Пискун, Попше

МПК: H04L 7/02

Метки: дискретных, поэлементного, приемников, сигналов, фазирования

...соединенные схему 13 и формирователь 15подключен к второму входу схемы запрета 5,Входное устройство 4 дополнительно подключено к второму входу триггера,Схема И 7 выполняет функции дешифратора заранее выбранного состояния К первых триггеров делителя частоты и определяет то число импульсов задающего генератора (т), после которого в случае корректировки запаздывания запрещается один очередной импульс генератора и в случае корректировки опережения очередной импульсдобавляется. Сигналы с выхода схемы 7 поступают на входы схем И 9 и 10.Схема И 8 выполняет функции дешифратора состояния Ь делителя частоты 2. Значение 1. определяется выбором числа т и соответствует тому состоянию делителя, в котором он оказывается с начала коррекции...

Номер патента: 269259

Опубликовано: 01.01.1970

Авторы: Антонишин, Мазниченко, Попше, Шило

МПК: G05B 11/14, G05F 1/10

Метки: величин, действия, дискретного, регулятор, электрических

...шины 2 и 8 и через коммутатор 4 поступает на шины 18 и 19 плеч потенциометрического устройства, Каждый элемент регулируемого плеча может закорачиваться соответствующим элементом 16 релейного действия, управляемым соответствующим разрядным триггером счетчика 15. Допустим, что в исходном состоянии регулятора все разряды реверсивного счетчика 15 не заполнены. Поэтому ни один из элементов регулирующего плеча не закорочен соответствующим элементом 1 б. Коммутатор 4 соединяет шину 2 с шиной 18, шину 3 - с шиной 19, а знаковая шина 5 соединяется коммутатором 7 со входом элемента ЗАПРЕТ 8, при этом Вых. р(Л) =О,Ь(Л),При подаче импульсов на шину 5 происходит заполнение разрядов счетчика 15 и последовательное закорачивание элементов...
