Формирователь импульсных сигналов

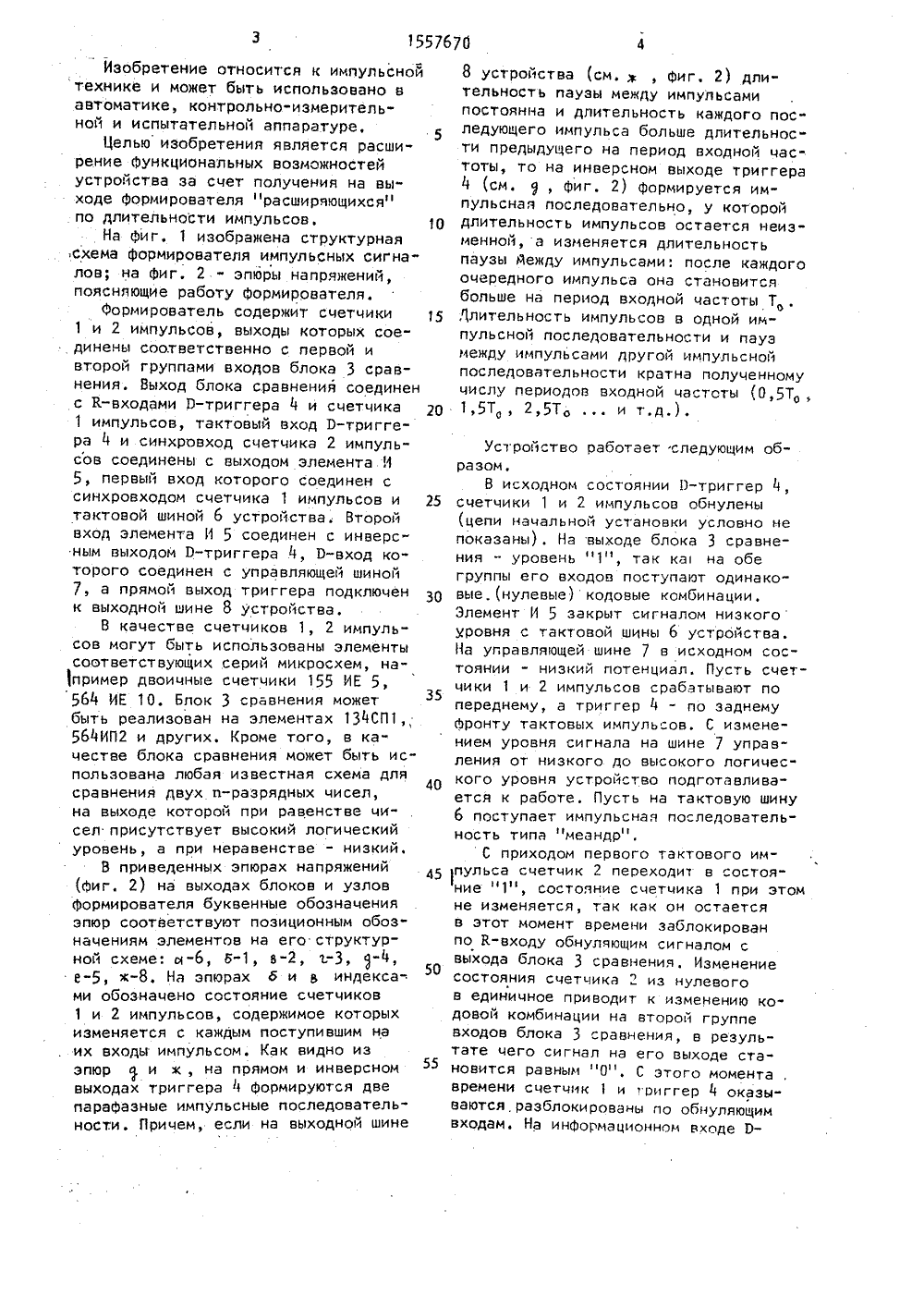

(511 ОПИСАНИЕ ИЗОБРЕТЕН ров ГССР198,.СР1980. 57) Изобретение относитсой технике и может быть импулользов ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯПРИ ГКНТ СССР(56) Авторское свидетельствоГ 1277368, кл. Н 03 К 5/153,Лвторское свидетельство С1220120, кл. Н 03 К 5/153,(5) ФОРИИРОВЛТЕЛЬ ИИПУЛЬСНЫ СИГНЛЛОВ но в контрольно-измерительной, испытательной аппаратуре и устройствахавтоматики. Цель изобретения - расширение Функциональных возможностейза скет получения на выходе Формирователя расширяющихся по длительностиимпульсных сигналов. Формировательимпульсных сигналов содержит П-триггер 1, элемент И 5, тактовую 6, управляющую 7 и выходную 8 шины. Введение в устройство счетчиков 1 и 2импульсов и блока 3 сравнения позволяет Формировать импульсы, длительность которых возрастает на периодвходной цастоты для каждого последующего Формируемого импульса. 2 ил.Изобретение относится к импульснойтехнике и может быть использовано вавтоматике, контрольно-измерительной и испытательной аппаратуре,5Целью изобретения является расширение Функциональных возможностейустроиства за счет получения на выходе формирователя "расширяющихся"по длительности импульсов. 10На Фиг. 1 изображена структурнаясхема формирователя импульсных сигналов; на фиг. 2 - эпюры напряжений,поясняющие работу Формирователя.Формирователь содержит счетчики1 и 2 импульсов, выходы которых соединены соответственно с первой ивторой группами входов блока 3 сравнения. Выход блока сравнения соединенс В.-входами П-триггера 4 и счетчика 201 импульсов, тактовый вход Р-триггера 4 и синхровход счетчика 2 импульсов соединены с выходом элемента И5, первый вход которого соединен ссинхровходом счетчика 1 импульсов и 25тактовой шиной 6 устройства. Второйвход элемента И 5 соединен с инверс"ным выходом Р-триггера 4, 0-вход которого соединен с управляющей шиной7, а прямой выход триггера подключенк выходной шине 8 устройства.В качестве сцетциков 1, 2 импульсов могут быть использованы элементысоответствующих серий микросхем, на 1 пример двоичные счетчики 155 ИЕ 5,564 ИЕ 10. Блок 3 сравнения может35быть реализован на элементах 134 СП 1,564 ИП 2 и других. Кроме того, в качестве блока сравнения может быть использована любая известная схема длясравнения двух и-разрядных чисел,на выходе которой при равенстве чисел присутствует высокий логическийуровень, а при неравенстве - низкий.В приведенных эпюрах напряжений(Фиг. 2) на выходах блоков и узловформирователя буквенные обозначенияэпюр соответствуют позиционным обоз"начениям элементов на его структурной схеме: м, 6-1, в, ъ,Рж. На эпюрах 6 ииндексами обозначено состояние счетчиков1 и 2 импульсов, содержимое которыхизменяется с каждым поступившим наих входы импульсом. Как видно изэпюри ж, на прямом и инверсном55выходах триггера 4 Формируются двепарафазные импульсные последовательности, Причем, если на выходной шине 8 устроиства (смфиг 2) дли тельность паузы между импульсами постоянна и длительность каждого последующего импульса больше длительности предыдущего на период входной частоты, то на инверсном выходе триггера 4 (см. у, фиг, 2) формируется импульсная последовательно, у которой длительность импульсов остается неизменной, а изменяется длительность паузы между импульсами: после каждого очередного импульса она становится больше на период входной цастоты Т . Длительность импульсов в одной импульсной последовательности и пауз между импульсами другой импульсной последовательности кратна полученному числу периодов входной цастоты (0,5 ТО,2,5 То . и т.д.). Устройство работает следующим образом.В исходном состоянии 1)-триггер 4, счетцики 1 и 2 импульсов обнулены (цепи начальной установки условно не показаны). На выходе блока 3 сравнения - уровень " 1", так ка на обе группы его входов поступают одинаковые.(нулевые) кодовые комбинации, Элемент И 5 закрыт сигналом низкого уровня с тактовой шины 6 устройства. На угравляющей шине 7 в исходном состоянии - низкий потенциал. Пусть счетчики 1 и 2 импульсов срабатывают по переднему, а триггер 4 - по заднему Фронту тактовых импульсов. С изменением уровня сигнала на шине 7 управления от низкого до высокого логического уровня устройство подготавливается к работе. Пусть на тактовую шину 6 поступает импульсная последовательность типа "меандр".С приходом первого тактового импульса счетцик 2 переходит в состояние "1", состояние счетчика 1 при этом не изменяется, так как он остаетсяв этот момент времени заблокированпо К-входу обнуляющим сигналом свыхода блока 3 сравнения. Изменениесостояния счетчика 2 из нулевогов единицное приводит к изменению кодовой комбинации на второй группевходов блока 3 сравнения, в резуль"тате чего сигнал на его выходе становится равным "0". С этого моментавремени счетчик 1 и триггер 4 оказываются,разблокированы по обнуляюцимвходам. На информационном входе 015 У 6 триггера 4 - высокий логический уровень управляющей шины 7,В результате этого после окончания действия первого входного импульса на тактовой шине 6 устройства происходит перекпючение н единичное состояние Р-триггера 4. Сигнал низкого логического уровня с инверсного выхода Р-триггера 4 блокирует1 О элемент И 5, а на выходной шине 8 устройства формируется единичный уровень выходного сигнапа. После окончания паузы по переднему Фронту второго импульса, поступившего на шину 6 устройства, изменяется состояние сцетчика 1 импульсов, которое стано вится равным "1". На обеих группах входов блока 3 сравнения знацения кодовых комбинаций становятся равными, 20 в результате чего на выходе блока 3 сравнения сигнал изменяется с уровня н 0 и до , что вызынает обнУление счетчика 1 и переключение Р-триггера 4 в нулевое состояние. 8 этот момент заканчивается формирование выходного сигнала на шине 8 устройства, длительность которого равна половине периода входной частоты. Перекпюцение Р-триггера 4 н нулевое состояние разблокирует элемент И 5, в результате чего по переднему фронту импульса на его выходе происходит изменение состояния счетчика 2, которое становится равным н 2.Изменение состояний счетчиков 1 и 2 импульсов приводит к изменению сигнала на выходе блока 3 сравнения от уровня "1" до "0, вследствие чего происходит разбпокиронка счетчика 1 и триггера 4 по обнупяющим входам. После окончания действия. второго входного импульса по его заднему фронту происходит переключение триггера 4 в единичное состояние. На выходной шине 8 устройства начинается формирование единичного уровня второ го выходного импульса. Одновременно с этим сигнал с инверсного выхода Р-триггера 4 блокирует элемент И 5, делая невозможным прохождение входных импульсов на вход счетчика 2. Третий и цетвертый входные импульсыпоследовательно суммируются сцетциком 1. 8 момент равенства состояний счетчикови 2 импульсов (которое равно 2) сигнал единицного уровня с выхода блока 3 сравнения обнупяет счетцик 1 и возвращает в исходное состояние 304050 705Р-триггер 4, что приводит к окончанию Формирования выходного импульса длительностью 1,5 периода входной частоты, элемент Н 5 разбпокируется и по переднему Фронту сигнала на его выходе состояние счетчика 2 становитсяравным "3", После обнуления счетчика1 на первой группе входов блока 3 совпадения установятся низкие логические уровни, что приведет к изменению уровня сигнала на выходе с до "0,и разблокировке по обнупяюшим входам счетцика 1 импульсов и Р-триггера 4. Поспе окончания действия четвертого импульса на тактовой шине 6 устройства переключается в единичное состояние Р-триггер 4. Это приводит к блокировке элемента И 5 и формированию переднего фронта третьего выходного импульса единичного уровня на шине 8 устройства, В дальнейшем состояние элементов не измаиле,.я вплоть до поступления седьмого импульса на тактовую шину 6 устройства. По переднему Фронту седьмого тактового импульса содержимое счет - цика 1 импульсов становится равным3". Равенство код.ных комбинаций на входах блока 3 сравнения нызына ет появление на его выходе сигнала высокого логического уровня, цто нызынает обнуление счетчика 1 и Р- триггера 4, при этом заканчивается Формирование третьего выходного импульса длительностью 2,5 периода входной частоты. Как только состояние счетчика 1 вновь станет нулевым, на выходе блока 3 сравнения устанавливается низкий логический уровень, состояние счетчика 2 импульсов становится равным "4", а сцетчик 1 подго" танпинается к суммированию входных импульсов. Задним фронтом седьмой входной тактовый импульс переключает Р-триггер 4 в единичное состояние, вследствие чего блокируется элемент И 5 и нацинается Формирование единичного уровня цетнертого выходного импульса. Последующие входные импульсы с восьмого по одиннадцатый суммируются сцетциком 1 и как только его состояние станет равным4 н (по переднему фронту одиннадцатого импульса), сигнал с выхода блока 3 сравнения обнупит счетчик 1 и Р-триггер 4. В этот момент заканчивается формирование цетвертого импульса на выходной. Яака НИИП осударственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Б, Раушская наб., д. 4/5роизводственно-издательский комбинат "Патент", г, Ужгор Гагарина, 10 шине 8 длительностью 3,5 периода сигнала входной частоты.В дальнейшем работа устройства .повторяется. При изменении уровня сигнала на шине 7 управления с "1" до "О" генерация выходных импульсов прекращается.Таким образом, предложенное техническое решение позволяет формировать импульсы, длительность которых Т. возрастает на период входной частоты для каждого последующего формируемого импульса по сравнению с предыдущим и определяется выражением: 1где 1 - порядковый номер импульса на выходе формирования; То - период входной импульсной последовательности. Формула и зобретенияФормирователь импульсных сигналов, содержащий Э-триггер, элемент И, тактовую и выходную шины, о тл и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей за счет получения на выходе расширяющихся по длительности импульсов, в него введены два счетчика импульсов и блок сравнения, при этом выходы счетчиков импульсов соединены с входами блока сравнения, выход которого подключен к К-входам первого счетчика и Р-триггера, вход первого счетчика импульсов - с тактовой шиной устройства и первым входом элемента И, второй вход элемента И соединен с инверсным выходом 0-триггера, тактовый вход которого соединен с выходом элемента И, и синхровходом второго счетчика импульсов, П-вход триггера соединен с шиной управления, а прямой выход П-триггера подключен к выходной шине устройства.
