Обросов

Номер патента: 1245196

Опубликовано: 10.07.1999

Авторы: Архипов, Баталов, Булер, Бякин, Обросов, Родченко, Степанов

МПК: H01M 6/18

Метки: высокотемпературного, источника, твердый, химического, электролит

Твердый электролит для высокотемпературного химического источника тока, содержащий стеклофазу на основе оксидов бора, алюминия и щелочного металла, отличающийся тем, что, с целью получения высокой проводимости и термостойкости, в качестве оксида щелочного металла взят оксид лития при следующем соотношении компонентов, мол.%:В2О2 - 30-40AI2О3 - 1-14Li2О - 56-62

Номер патента: 1530033

Опубликовано: 10.07.1999

Авторы: Баталов, Зелютин, Обросов

МПК: H01M 6/18

Метки: литийкатионной, проводимостью, твердый, электролит

Твердый электролит с литий-катионной проводимостью, содержащий оксид лития, оксид бора и стеклообразующий оксид, отличающийся тем, что, с целью повышения термодинамической устойчивости, в качестве стеклообразующего оксида взят оксид бериллия и компоненты взяты при следующем соотношении, мас. %:Li2O - 33 - 39BeO - 57 - 66B2O3 - Остальное

Номер патента: 1734536

Опубликовано: 10.07.1999

Авторы: Баталов, Демчук, Мартемьянов, Обросов

МПК: H01M 6/18

Метки: двойных, литийпроводящих, нитридов, основе, твердого, электролита

Способ изготовления твердого электролита на основе литийпроводящих двойных нитридов, в состав которых входит алюминий или хром, заключающийся в обработке исходного материала давлением 2 - 10 кбар, отличающийся тем, что, с целью уменьшения сопротивления, обработку проводят при температуре 650 - 750oС в течение 15 - 25 мин с последующим охлаждением при сохранении давления.

Номер патента: 1570592

Опубликовано: 10.07.1999

Авторы: Баталов, Захаров, Обросов, Породнов

МПК: H01M 6/36

Метки: источника, разогревного, химического, электолит

Электролит для разогревного химического источника тока с сепаратором из нитрида лития, состоящий из хлоридов лития и калия, отличающийся тем, что, с целью увеличения срока службы источника тока в его состав дополнительно введен нитрид лития при следующем содержании компонентов, мол.%:LiCl - 51,3 - 53,5Li3N - 7,8 - 11,5KCl - Остальное

Номер патента: 1551185

Опубликовано: 10.07.1999

Авторы: Баталов, Обросов

МПК: H01M 6/18

Метки: литийпроводящий, твердый, электролит

Твердый литийпроводящий электролит, содержащий нитриды лития и кремния, отличающийся тем, что, с целью стабилизации электропроводности путем понижения испаряемости нитрида лития, электролит дополнительно содержит нитрид алюминия при следующем соотношении компонентов, мол.%:Нитрид лития - 58 - 86Нитрид алюминия - 4 - 40Нитрид кремния - Остальное

Номер патента: 1819540

Опубликовано: 07.06.1993

Авторы: Обросов, Савинов, Семенов

МПК: A01G 23/097, B27B 1/00

Метки: лесозаготовительная

...с пильным аппаратом. 45Лашина работает следующим образом,Поворотом и наклоном стрелы 2 захватно-сучкорезная головка 3 наводится на выбранное для обработки дерево, захватываети поднимает его. Протаскивающий механиэм 4 подается к захватно-сучкорезной головке, захватывает дерево и протаскиваетего на необходимую длину доупора 12: Гидроцилиндр 8 включается на выдвижениештока. Пружина 13 препятствует повороту 55рычага 7 в шарнире 02, поэтому пильныйаппарат 5 вместе с рычагами 6, 7 и коромыслом 9, как одно звено, поворачивается вшарнире 01, до касания коромыслом 9 упора 10 и переходит иэ исходного положения(фиг.5) в промежуточное (фиг.4). Далее гидроцилиндр 8, сжимая пружину 13 и преодолевая сопротивление надвиганию пильного аппарата 5,...

Номер патента: 1815661

Опубликовано: 15.05.1993

Авторы: Баскин, Забродский, Обросов, Русын

МПК: G06K 9/00

Метки: выделения, образцов, признаков, распознавании

...импульсов два такта подряд - конец.Блок цифровой фильтрации 4 работает следующим образом, На его вход поступает последовательность импульсов. На первом входе элемента И 16 установлен сигнал уровня логической единицы. Пусть на второй вход элемента И 16 поступает импульс, На выходе элемента И 16 появится импульс, который, задерживаясь на один такт элементом задержки 17, поступает иа первый вход элемента И 19 и. задерживаясь на два такта элементом задержки 18, поступает на первый вход элемента И 20. Если во втором такте на втором входе элемента И 16 появится импульс, то в результате появления единичных сигналов на обоих входах эле 5 10 15 20 25 30 35 40 45 мента И 19 на выходе последнего появится импульс, который, задерживаясь на один...

Номер патента: 1801309

Опубликовано: 15.03.1993

Авторы: Васильев, Обросов, Савинов, Семенов

МПК: A01G 23/097

Метки: лесозаготовительная

...в ней лесоматериалом касается упора 3, Произведя откомплевку, операторзаказывает выпиливание сортимента определенной длины. При этом приходят в исходное состояние два соответствующихданной длине датчика 13 и включается рабочий ход каретки 5, С пуском каретки начинает поворачиваться выходное звено 11редуктора 10 с элементом 12 управлениядатчиками, Лесоматериал протаскиваетсяна длину, меньшую заказанной длины сортимента на величину свободного выбегапротаскивающего механизма. В этот момент элемент 12 оказывается против первого из двух соответствующих заказаннойдлине сортимента датчиков 13, Под воздействием элемента 1.2 этот датчик выработаетэлектрический сигнал, по которому лебедка6 переключается на пониженную скорость,5 10 15 20 25 30...

Номер патента: 1656695

Опубликовано: 15.06.1991

Авторы: Валыгина, Григорьев, Денискин, Завьялов, Корнетов, Новосадов, Обидин, Обросов

МПК: H04N 5/228

Метки: автоматической, мишени, регулировки, температуры, трубки, электронно-лучевой

...записывается (суммируется) в памяти в каждом цикле с уменьшенным весом р 1(р=0,01 - 0,1), что реализуется с помощью делителя 12, Обновление памяти осуществляется с определенной цикличностью, например, с частотой кадровой и строчной развертки.Таким образом, реализуется плавное возрастание во времени корректирующего сигнала, т, е. астатизм системы регулирования, При этом инерционность системы регулирования определяется инерционностью тепловых процессов мишени, которая зависит от режима ее работы и образца трубки,Меняя коэффициент деления р делителя 12, можно менять инерционности системы корректирования, что достигается с помощью измерителя 15 инерционности, который вырабатывает сигнал управления, пропорциональный задержке сигнала...

Номер патента: 1587513

Опубликовано: 23.08.1990

Авторы: Галиев, Кирпиченко, Обросов, Прохоренко

МПК: G06F 11/16

Метки: диагностики, узлов, цифровых

...через счетчик 26 аналогично первому этапу загрузки блока 11. Затем блок 2 повторно устанавливает адрес и данные. Дешифратор 31, расшифровывая адрес, вырабатывает строб на одиннадцатом выходе, открывающий дешифратор 32Данные, поступая на второй вход дешифратора 32, расшифровываются, на втором выходе дешифратора 32 появляется сигнал записи в ре гистр 4. Так как блок 11 памяти находится в режиме чтения, то на. его выходах находится информация, соответствующая установленному адресу, которая и записывается в регистр 4. Единица с какого-либо разряда регистра 4 посту-,. пает на вход формирователя 8 импульсов, переключая его выход в высокоимпедансное состояние. Канал 6, соответствующий данному разрезу, является входом устройства и выходом...

Номер патента: 1556899

Опубликовано: 15.04.1990

Авторы: Васильев, Обросов, Савинов, Семенов

МПК: B27B 1/00

Метки: лесозаготовительная

...3 наводится на выбранное для обработки дерево, захватывает и поднимает его. Протаскиваюший механизм 4 подается к захватно-сучкорезной головке 3, захватывает дерево и протаскивает его на необходимую длину до упора 12. Гидроггилиндр 7 включается на выдвижение штока. Пружина 11 препятствует повороту пильного аппарата 5 в шарнире 0. Поэтому пильный аппарат 5 вместе с рычагом 8 поворачивается в шарнире О до касания рычагом 8 упора 9 и переходит из исходного положения (фиг. 2) в ггромежуточное (фиг. 3) . Далее гидро- цилиндр 7, растягивая пружину 11 и преодолевая сопротивление надвиганию пиль- ного аппарата 5, поворачивает последний в шарнире О, и переводит его из промежуточного положения в конечное (фиг. 4),По окончании пиления...

Номер патента: 1532295

Опубликовано: 30.12.1989

Авторы: Зепалов, Леонов, Обросов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...при этом непосредственно. перемешаться может либо ствол дерева, либо само сучкореэное устройство. Одновременно с относительным продольным перемещением ножи 2сводят к поверхности ствола для компенсации сбежистости.В момент срезания сучка на нож 2,имеющий отрицательный задний угол(фиг, 1 а), действует сила Р . Продольная составляющая этой силы (сила срезания) Р, вызывает некотороесмещение режущего элемента 2 в направлении ее действия. Вследствиеэтого смещения фрикционные элементы5 и 6 входят в соприкосновение, создавая дополнительную силу трения,момент которой М (фиг. 3) компенсирует действие пойеречной составляющей Р (сила отжима). Таким образом исключается отжим ножа 2, и высота остатка сучка снижается, т.е,повышается качество...

Номер патента: 1350846

Опубликовано: 07.11.1987

Авторы: Новосадов, Обидин, Обросов, Пасечный, Хитрово

МПК: H04N 5/228

Метки: автоматической, передающей, регулировки, режима, телевизионной, трубки

...неравномерность изображения вдоль направления кадрового сканирования в правой части растра. Выходные пилообразные напряжения генераторов 15 и 16 фиксируют начальное и конечное значения пилообразного напряжения строчной частоты, вырабатываемого генератором 17, Выходное напряжение генератора 17 фиг. 4 задает для каждой точки изображения свое значение степени корректирования, определяемое низкочастотной пространственной неравномерностью распределения света в исходной сцене,Ввиду ограниченного диапазона регулирования чувствительности передающей ТВ-трубки реализовать желаемую степень корректирования в блоке 1 не представляется возможным. Поэтому корректирующий сигнал (фиг, 4 б) с выхода формирователя 5 распределяют на управление...

Номер патента: 1339641

Опубликовано: 23.09.1987

Авторы: Дугин, Колесников, Могутов, Обросов, Штутман

МПК: G11B 7/09

Метки: автоматической, записи-воспроизведения, оптической, системы, фокусировки

...будет лежать в зоне около нуля. То(.да срабатывает компаратор 9 нижнего уров ня, по сигналу которого ца схему 15 совпадения прекращается доступ импульсов основного генератора 1 в реверсивный сцет цик 6. Если цри каких-либо внеНцих воздействиях нарушилось устзцовившееся взз.имное положение объектива и оцтицеского диска-носителя, то срзбзтьВзет комцзрзтор 10 верхцеп уровня, (го озьзцает, тс объектив слиИком приб,Нзился к поверхности диска (выцел из зоны 11)окусз), сгз.тическая ошибка возрослз, в этом случае сигналы нз реверсВцый счетццк 16 проходят через схему 14 ссвпадения. Циф ровое солер)канне реверсивного сцстцика 16уменьшзетс 51, а цацряжецие цз выходе циф.роаналогового преобразователя 8 увеличивается, в результз гс Него...

Номер патента: 1327104

Опубликовано: 30.07.1987

Авторы: Галиев, Кирпиченко, Обросов, Руденко

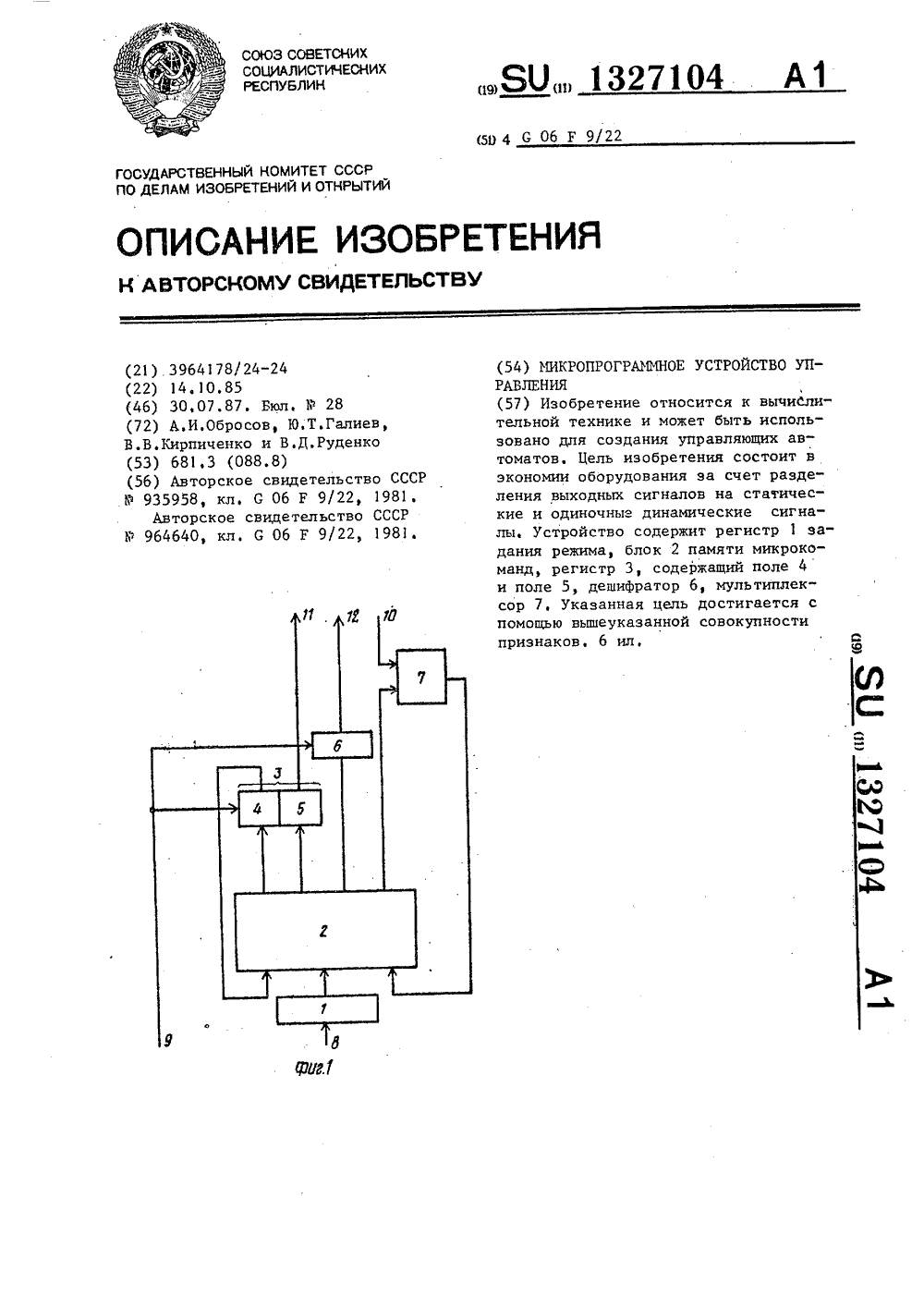

МПК: G06F 9/22

Метки: микропрограммное

...на выход 11 устройства, С выхода поля 4 регистра 3 код нового состояния посту пает на первый вход блока 2, На всех выходах памяти появляется информация, соответствующая новому состоянию и старому условию, После этого, так как изменился код адреса условий, может измениться само условие на третьем входе блока 2 памяти, вследствие чего происходит еще одно переключение выходной информации, содержащей коды следующего состояния, следующей статической функции, нынешнего динамического одиночного сигнала,1(од адреса внешнего условия остается прежним не зависит от состояния третьего входа блока 2, На этом переходный процесс в устройстве управления для данного такта заканчивается, После окончания тактового импульса ( на входе 9 устройства...

Номер патента: 1305696

Опубликовано: 23.04.1987

Авторы: Ким, Обросов, Прохоренко, Семеняк

МПК: G06F 13/00

Метки: памятью, процессора, сопряжения

...быстродействия устройстваЧа чертеже представлена блок-схемаустройства,Устройство содержит первый 1, второй 2 блоки контроля по четности,первый элемент И 3, дешифратор 4, первый 5, второй 6 триггеры, второй элемент И 7,Устройство работает следующим образом.Первый блок 1 контроля по четностиформирует сигнал, соответствующийконтрольному разряду кода информациина выходной шине данных и разряду дополнительной шины, Второй блок 2 контрсля по четности формирует сигнал,состветствующий контрольному разрядукода информации входной шины данных,дополнительной шины данных,Организация дополнительной шинывызвана необходимостью обработки служебного признака информации.В устройстве служебный признак приписывается к определенному байту информации ввиду...

Номер патента: 1275533

Опубликовано: 07.12.1986

Авторы: Дугин, Колесников, Могутов, Обросов, Штутман

МПК: G11B 7/09

Метки: автоматической, записи-воспроизведения, информации, оптической, системы, фокусировки

...импульсов с генератора 11 в реверсивный счетчик 14. Если при какихлибо внешних воздействиях нарушается установившееся взаимное положениеобъектива и носителя, то срабатываеткомпаратор 10 верхнего уровня, следовательно, объектив слишком приближается к поверхности носителя (выходит из зоны фокуса), статическаяошибка возрастает. При срабатываниикомпаратора 10 верхнего уровня импульсы с генератора 11 начинают проходить на реверсивный счетчик 14 через третью схему 13 совпадения.Цифровое содержание реверсивного счетчика 14 уменьшается, а напряжение на выходе цифроаналогового преобразователя 16 увеличивается, отчего исполнительный элемент 6 возвращает объектив в зону, близкую к оптимальной фокусировке, сигнал на выходе суммирующего...

Номер патента: 1200298

Опубликовано: 23.12.1985

Авторы: Новиков, Обросов, Приблуда

МПК: G06F 11/34

Метки: вычислительных, данных, машин, многоканальное, работе, регистрации, статистических

...таких условиях не превышает 1,5-2 . 120ьИзобретение относится к вычислительной технике.Цель изобретения - расширениефункциональных возможностей за счет .обеспечения измерения длительностипребывания аппаратуры в различныхсостояниях в течение определенногоинтервала времени.На фиг. 1 представлена схема устройства; на фиг. 2 - схема селектора.Устройство содержит блок 1 согласования параМетров сигналов, селектор 2, элементы И 3, формирователь4 прямоугольных импульсов, генератор 5 импульсов опроса, счетчики 6,одновибраторы 7, входы 8 устройства,выходы 9 и 10 устройства, входы 1124 и выходы 25-32 селектора, элементыИ 33-40, элементы ИЛИ 41 - 43.Блок 1 согласования параметровсигналов с комплектом зондов служитдля согласования уровней...

Номер патента: 1119850

Опубликовано: 23.10.1984

Авторы: Дорин, Коробов, Обросов, Самодов, Семенов

МПК: B27L 11/00

Метки: измельчитель, сучьев

...включающем корпус, привод,смежные барабаны с режущими элементами,расположенными на смежных барабанах сосмещением один относительно другого натолщину режущего элемента, один из барабанов снабжен размещенными между режущими элементами по винтовой линии ирадиально направленными толкателями,причем режущие элементы этого барабанавыполнены в виде дисков с круговыми режущими кромками, а режущие элементысмежного барабана выполнены в виде дисков, которые снабжены выступами с выпуклыми режущими кроками, обращеннымик дискам смежного барабана.При этом выступы дисков равномернорасположены по контуру каждого дискачерез 120.Причем выступы дисков расположены набарабанах один относительно другого повинтовой линии.Кроме того, винтовая линия...

Номер патента: 1117221

Опубликовано: 07.10.1984

Авторы: Дорин, Коробов, Обросов, Самодов, Семенов

МПК: B27L 11/00

Метки: измельчения, сучьев

...3 - конструкция ротора; на фиг. 4 - разрез Л - Л на фиг. 1; на фиг. 5 - конструкция горцовой части конусного шнека; па фиг. 6 - компоновка устройства.Устройство включает основание 1, на котором закреплен корпус 2, в опорах 8 и 4 последнего установлен шнековый барабан 5. На конусообразной части корпуса 2 установлены конусообразные по наружному диаметру шнеки 6, а на цилиндрической части - шнеки 7. Шнеки 7 по наружному диаметру снабжены лентами 8 с режущими кромками 9 и промежуточными связями 10 с режущими кромками 11, направленными вдоль оси барабана 5.Внутри барабана 5 на опорах 12 установлен вал 18 с закрепленным на одном конце ротором 14, снабженным режущими элементами 15. Выходная торцовая стенка корпуса 2 выполнена в виде решетки...

Номер патента: 1047687

Опубликовано: 15.10.1983

Авторы: Голышихин, Дорин, Коробов, Обросов, Самодов

МПК: B27L 1/00

Метки: сучкорезно-раскряжевочная

...снабжены приводом вертикального перемещения и приводом поворота балки 13(не показаны).Пильный механизм 7 закреплен на корпусе 16 и состоит из поворотного рычага17, на котором смонтирован пильный диск18 с его приводом 19 и кожух 20. Поворотрычага 17 осуществляется от гидроцилиндра 21.Корпус 16 с помощью звеньев 22-24 ишарнира 25 соединен с основанием 2. Таким образом, звенья 22-24 и корпус 16, соединенные между собой шарнирами, образуют четырехзвенный механизм, напримерпараллелограмм, на котором подвешен пиль-ный механизм 7. Звено 22 с помощью тяги26 соединено с рамой 10 верхнего протаскивающего механизма 5, а звено 24 - тягой 27 с рамой 9 нижнего протаскивающего механизма 4.Машина работает следующим образом.Пильный механизм 7 занимает...

Номер патента: 978954

Опубликовано: 07.12.1982

Авторы: Акимов, Елехов, Засядьвовк, Кабанова, Обросов, Чигренец

МПК: B07B 7/00

Метки: гравитационный, сепаратор

...поверхности.Гравитационный сепаратор работает следующим образом.Исходное питание с помощью загру 40 зочного приспособления 1 подается на вибрирующую рабочую классификационную поверхность 2, через которую снизу вверх по патрубку 3 нагнетается воздух. Под действием вибраций и восходящего воздушного потока материал на рабочей клас 45 сификационной поверхности рвзрыхляется, распределяется равномерным слоем и классифицируется по крупности. Крупный материал рвзгружается через разгрузочное приспособление 4. Мелочь (зерна мате 50 риала меньше определенного размера) воз- духом выносится на поверхность слоя материала и выбрасывается в корпус сепаратора 5. Далее зта мелочь подхватывается потоками воздуха, проходящими через сепарнруюшие каналы...

Номер патента: 971316

Опубликовано: 07.11.1982

Авторы: Володин, Горячев, Драницкий, Кондрашев, Лужина, Новиков, Обросов, Олефиренко, Пушкарева, Шамарин

МПК: A61F 5/04

Метки: вытяжения, позвоночника

...с канализацией,Кроме того, регулятор 14 уровняснабжен поплавковым клапаном 42,двухпоэиционный клапан 22 управленияснабжен пружиной 43, а Фиксатор 32 пружиной 44, Сильфон 33 и подпружиненное коромысло 39, установленное наоси 45, со штоком 38 и толкателем 37образуют гидромеханический привод,Устройство работает следующим образогл,В исходном состоянии резервуар 9пуст и под действием противовеса 12находится в верхнем положении. Рычаг 29 управления находится в указанном на цертеже положении, клапан 22закрыт и перекрывает доступ воды изводопровода, а клапан 26 открыт. Реле 40 времени находится в нулевом положении, пружина толкателя 37 сжатаи шарик клапана 35 находится в нижнем положении. Больной помещен в ван"ну, заполненную водой, и...

Номер патента: 889012

Опубликовано: 15.12.1981

Авторы: Байчорова, Мумин, Обросов, Улащик

МПК: A61N 1/18

Метки: заболеваний, лечения, нервов, периферических, подострых, сосудистых, хронических

...процедуры 15 - 20 мин, на курслечения 10 - 12 процедур.ИП р и м е р. Лечение хронической арте. риальной недостаточности нижних конечностей, Один электрод с прокладкой 15 х 20 см, смоченной водопроводной водой, накладывают889012 Составитель С. МалютинаТехред О,Дюлай Корректор У. Пономаренко Редактор Л. Плисак Заказ 10802/10 Тираж 690 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж - 35, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 на пояснично-крестцовую область, фиксируют эластичным бинтом и подсоединяют через стабилизирующее устройство к положительно. му полюсу аппарата для гальванизации. Второй электрод с прокладкой, площадью 50 см, смоченной водопроводной...

Номер патента: 860345

Опубликовано: 30.08.1981

Авторы: Обросов, Хитрово, Чадов

МПК: H04N 5/197

Метки: коррекции, огибающей, сигнала, телевизионного, формирования

...при формировании отсчетных сигналов в блоках 3 путем вычитания из него повторно запомненной выборки, хранимой в соответствующем блоке 4 памяти.Блок 2 измеряет во входном видеосигнале уровень, превышаемый с заданной вероятностью на интервале сканирования соответствующего участка изображения, причем измерение произ. водится относительно отсчетного сигнала, сформированного блоком 3, Такое измерение можно выполнить, вычитая отсчетный сигнал из видеосигнала и, производя двухградационное кванто. вание разностного сигнала по уровню, получае. мому нелинейным интегрированием квантованного сигнала, Этот же уровень определяет вычисленную величину выборки, передаваемую для хранения в блок 4 памяти по завершении про. цесса вычисления....

Номер патента: 813445

Опубликовано: 15.03.1981

Авторы: Николаев, Обросов, Фрадкин

МПК: G06F 17/12

Метки: решения, системалгебраических, уравнений

...умножения 4-4 служат дляпараллельного перемножения чисел,содержащихся в регистре 3 на соответствующие им первые С чисел, содержащиеся в регистре 10. 5 16 15 20 25 30 35 40 45 50 55 60 45 Буферный регистр 5 предназначендля хранения результатов перемножения и передачи их в сумматор б.Сумматор б служит для суммирования полученных произведений.Накопитель 8 имеет емкость ислов и предназначен для хранениякомпонент вектора правой части Ми слов последующего накоплениякомпонент вектора решения П"ф, получаемого на /с-той итерации.Коммутатор 9 служит для подключения по сигналу с блока 1 управления выхода накопителя 8 ко входурегистра 10 или замыкания выходарегистра 10 на его вход.Устройство работает следующимобразом,По сигналу с блока 1...

Номер патента: 794773

Опубликовано: 07.01.1981

Авторы: Новосадов, Обросов, Тюрчев, Хитрово, Чадов

МПК: H04N 5/34

Метки: автоматической, передающей, регулировкирежима, телевизионнойтрубки

...неудовлетворительно 3.5 Целью изобретения является повышение качества воспроизведения деталей в темных участках изображения.Цель достигается тем, что в устройствовведен блок формирования сигнала расфокусированного изображения и сумматор, причем вход блока формирования сигнала расфокусированного изображения соединен с выходом видеоусилителя, а выход - с одним из входов сумматора, другой вход сумматора соединен с выходом пикового детектора, а выход - с управляющим входом источника питания электродов передающей телевизионной трубки.На чертеже представлена фуьная схема устройства автомати е794773 5 10 05 45 50 20 35 80 35 40 Повышение отношения сигнал/шум на темных участках изображения, сопровождаемые приближением их средней...

Номер патента: 701795

Опубликовано: 05.12.1979

Авторы: Голышихин, Дорин, Коробов, Обросов, Сажин

МПК: B27B 27/00

Метки: сучкорезно-раскряжевочное

...устройств виде элементщего ролика 8,10 дом, и концевысительно вертиповоротных, анизма О. состоит из основания 1, на рована каретка 2 с силовым а каретке установлено суцкотво 4 с размещенным за ним подачи протаскивающим меиловым приводом 6. Машина во отмера длин, выполненное ов начала отсчета 7, копирую- связанного с силовым привох упоров 9, подвижных отнокальной плоскости, например гакже раскряжевоцного мехаМашина работает следуюцим образом.5Поваленное дерево подается в протаскивающий механизм 5, после цего протаскивается через суцкорезную головку 4. Отмер длины осущестзляется копирующим роликом 8, который включается после прохожлеа ния торцом ствола элемента начала отсчетаи настраивается таким образом, что ствол останавливается, не...

Номер патента: 638466

Опубликовано: 25.12.1978

Авторы: Обросов, Самодов, Семенов

МПК: B27L 1/00

Метки: машин, подающее, стволообрабатывающих

...жесткозакрепленные оси 8 со свободно установленными на них приводными роликами 9и ведомыми шестернями 10, которыевзаимодействуют с ведущими шестернями 6. Междуведомыми шестернями 10 и рычагами 7 установлены тормоза 11, состоящие из фрикционного элемента и пружины.Работа подающего устройства осушествляется следующим образом.Перед загрузкой очередного дерева приводные ролики разведены в стороны. После загрузки дерева оператор включает двигатель на протаскивание. Приведенный в действие редуктор 2 передает вращение связанным с ним коническим редуктором 3, а через нихведушим шестерням 6.Поскольку ведомые шестерни 10 нахо дятся и контакте с тормозами 1 1, то в результате окружных усилий, возникающих на ведущих шестернях 6 (вращение по стрелке...

Номер патента: 533378

Опубликовано: 30.10.1976

Авторы: Володин, Горячев, Кондрашев, Новиков, Обросов, Олефиренко, Пушкарева, Шамарин

МПК: A61H 1/02

Метки: вытяжения, подводного, позвоночника

...рычаг 5 с противовесом и зубчатым сектором 7, находящийся в зацеплении с зубчатым сектором 8, установленным на оси одного из вывешивающих рычагов 2; звено 9, предназначенное для передачи усилия и связанное с тягой 10, огибающей блок 11; трубопроводы 12 и 13 для подачи и отвода жидкости, кран 14 с рукояткой 15 для регулирования величины и скорости нагружения.Устройство используют следующим образом.Больного помещают в ванну в вертикальном или в горизонтальном положении, н при помощи специального корсета через систему блоков присоединяют к нему тягу 10. При этом нагрузочный резервуар 3 пуст и при помощи противовеса 6 через уравновешивающий рычаг 5, зубчатые секторы 7 и 8 и вывешивающие рычаги 2, поднят в верхнее положение и...
