Триггер

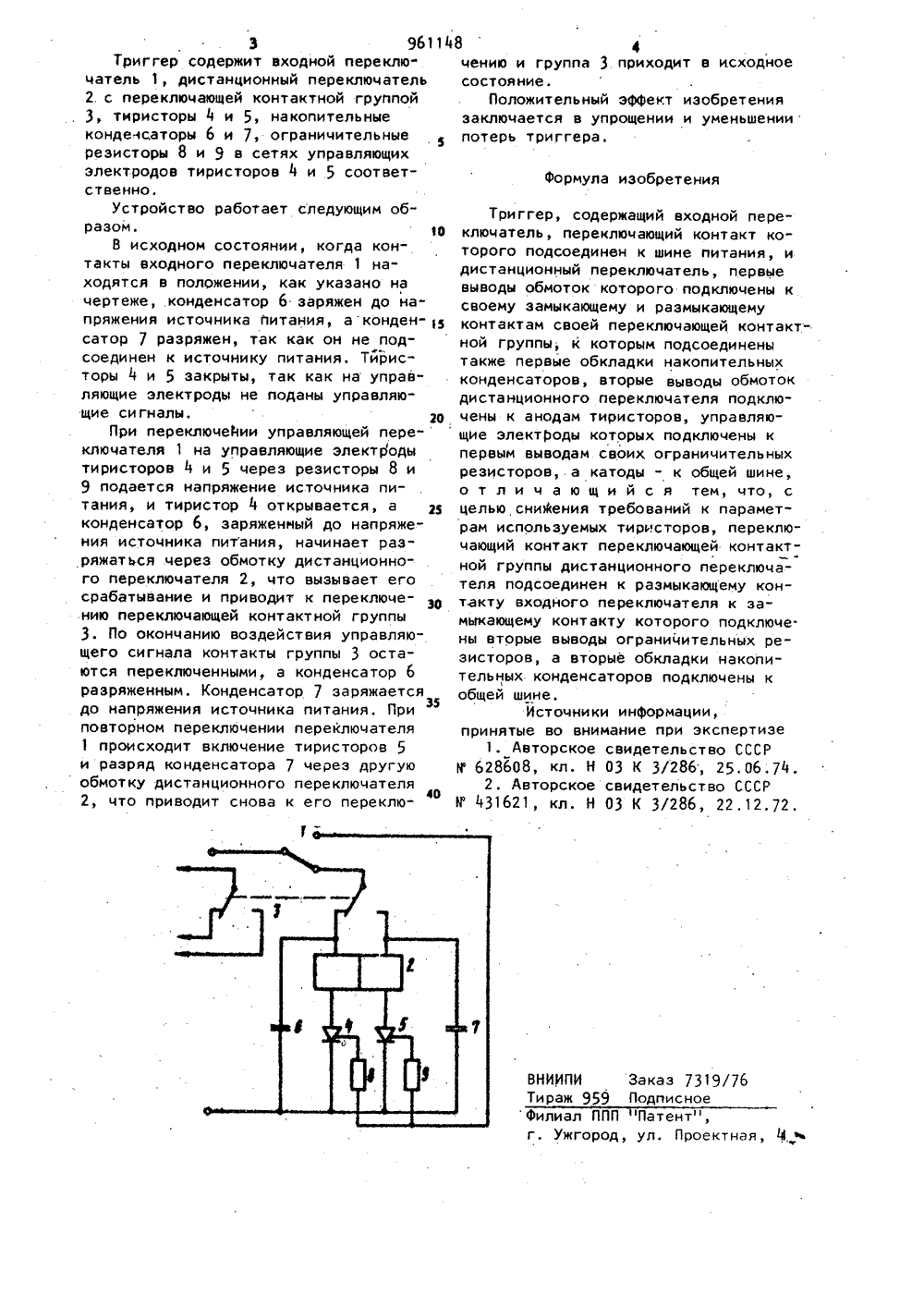

72) Авторы изобретеии Белов И. Кленов, Н. Н. Неуструев и Заявител(5 Й) ТРИГГЕР ель достигается тем,одержащем входной Поставленначто в триггере ьключающии контакт реключател Изобретение относится к импульсной технике и может быть использова но в устройствах дискретой автомати ки.Известен триггер, содержащий дистанционный переключатель, кнопку, резисторы, конденсаторы и диоды 1 .Недостатком известного триггераявляется сложность,Известен также триггер, содержащий дистанционный переключатель, тиристоры, резисторы и конденсаторы 2Недостатком его является повышенные требования к параметрам используемых тиристоров по допустимому току,поскольку ток через конденсатор ограничивается только прямым сопротивлением тиристора.Целью изобретения является снижение требований к параметрам используемых тиристоров,которого подсоединен к шине питания,фи дистанционный переключатель, первыевыводы обмоток которого подключены кзамыкающему и размыкающему контактамсвоей переключающей контактной группы, к которым подсоединены также первые обкладки накопительных конденсаторов, вторые выводы обмоток дистанционного переключателя подключены канодам тиристоров, управляющие элект 1 О роды которых подключены к первым выводам своих ограничительных резисторов, а катоды - к общей шине, переключающий контакт переключающей контактной группы дистанционного переключателя подсоединен к размыкающему контакту входного переключателя,к замыкающему контакту которого подключены вторые выводы ограничительных резисторов а вторые обкладки Юнакопительных онденсаторов подключены к общей ши На чертеже приведена приная схема триггера.формула изобретения ВНИИП Тираж Заказ 7319/7Подписное лиал ППП Патент Ужгород, ул. Про ктная, 41. ф 3 96114Триггер содержит входной переключатель 1, дистанционный переключатель 2 с переключающей контактной группой 3, тиристоры 4 и 5, накопительные конденсаторы 6 и 7, ограничительные резисторы 8 и 9 в сетях управляющих электродов тиристаров 4 и 5 соответственно.Устройство работает следующим образом. 1 ОВ исходном состоянии, когда контакты входного переключателя 1 находятся в положении, как указано на чертеже, конденсатор 6 заряжен до напряжения источника Питания, аконден сатор 7 разряжен, так как он не подсоединен к источнику питания. Тйристоры 4 и 5 закрыты, так как на управляющие электроды не поданы управляющие сигналы, 2 вПри переключейии управляющей переключателя 1 на управляющие электроды тиристоров 4 и 5 через резисторы 8 и 9 подается напряжение источника питания, и тиристор 4 открывается, а конденсатор 6, заряженный до напряжения источника питания, начинает разряжаться через обмотку дистанционного переключателя 2, что вызывает его срабатывание и приводит к переключению переключающей контактной группы 3. По окончанию воздействия управляющего сигнала контакты группы 3 остаются переключенными, а конденсатор 6 разряженным. Конденсатор 7 заряжается до напряжения источника питания. Призю повторном переключении переключателяпроисходит включение тиристоров 5 и разряд конденсатора 7 через другую обмотку дистанционного переключателяао 2, что приводит снова к его переклю 8 4чению и группа 3 приходит в исходноесостояние.Положительный эффект изобретениязаключается в упрощении и уменьшениипотерь триггера. Триггер, содержащий входной переключатель, переключающий контакт которого подсоединен к шине питания, идистанционный переключатель, первыевыводы обмоток которого подключены ксвоему замыкающему и размыкающемуконтактам своей переключающей контактной группы, к которым подсоединенытакже первые обкладки накопительныхконденсаторов, вторые выводы обмотокдистанционного переключателя подключены к анодам тиристоров, управляющие электроды которых подключены кпервым выводам своих ограничительныхрезисторов, а катоды - к общей шине,о т л и ч а ю щ и й с я тем, что, сцелью снижения требований к параметрам используемых тиристоров, переключающий контакт переключающей контактной группы дистанционного переключателя подсоединен к размыкающему контакту входного переключателя к замыкающему контакту которого подключены вторые выводы ограничительных резисторов, а вторые обкладки накопительных конденсаторов подключены кобщей шине.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 628608, кл. Н 03 К 3/286, 25.06,74.2. Авторское свидетельство СССРН 431621, кл. Н 03 К 3/286, 22,12.72.
