Номер патента: 1026734

Опубликовано: 07.07.1983

Авторы: Иванов, Мусатов, Шпаков

МПК: A01K 61/00

Метки: водоемах, выращивания, моллюсков, открытых, сбора

...продольные штанги, при этом кромки полотнищ прикреплены к штангам собразованием емкостей.Кроме того, кромки полотнищ прикреплены к штангам посредством разъемныхсоединений,На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 - узел 1на фиг. 1; на фиг. 3 - плавучий элемент(барабан с ребордами) с сетным полотнищем; на фиг. 4 - разрез А - А на фиг. 3;на фиг. 5 - схема выборки выращенныхмоллюсков; на фиг. 6 - то же, вид сверху. Устройство состоит из плавучих элементов, выполненных в виде полых барабанов 1, соединенных между собой при помощи вертлюгов (фиг. 2) и сетных полотнищ 2 с субстратом, образующих емкости 3. Барабан 1 имеет реборды 4 с пальцами 5, На барабаны 1 намотаны тросы 6, одни концы которых закреплены на...

Номер патента: 1020788

Опубликовано: 30.05.1983

Авторы: Жуков, Лошкарев, Мусатов, Улимов

МПК: G01R 31/26, H01L 21/66

Метки: базе, времени, жизни, заряда, неосновных, носителей, транзистора

...с . через баверзу транзистора и коэффициент передачи тока змиттера сС транзистора, включенного по Схеме с общей базой и вычисляют время жизни неосновных носителей в базе по формуле(1) ф " эффетивность эмиттера,коэффициент переноса носктелей, определяемый по фор.муле пер 1.5 фчРч(2) о; - коэффициент размноженияв коллекторе. Недостаток способа заключается в том, что из формул 1 и 2 получают некоторое усредненное значение времени жизни Т, так как константа р состоит из двух составляющих рчопределяемое рекомбинацией носителей в объеме базы, 5 - определяемое рекомбинацией на поверхности базовой области р = рч р . Формула 1 преобразуется в вйд Для более точного определения объемного времени жизни неосновных носителей в базе транзистора...

Номер патента: 1013888

Опубликовано: 23.04.1983

Авторы: Калинин, Мусатов, Пивоваров

МПК: G01V 3/12

Метки: геоэлектроразведки

...характеристики двух фильт ров Н (Ф) и Н Я) мозно записать как е (З)Н (8) 5 (Ц- Е ф(юР)ф)И)у а результаты корреляции определя-ются соотношениями И -1 Ф,Цр 1 = в,(Еае,Ц 1=0(цЕР)= 5,ИРа(а),20 гдеЧ(,р) - Функции Уолша. Огибающим спектров Н. (й) и Н Ф) соответствуют Функции 8 и 9 Фиг. 8 и 9 ),а огибающим сигналов Ф( р) иф 2(,р) на выходе фильтров - Функции 10 и 11 (фиг. 10 и 11).Особенность .операций корреляции,описываемых выражениями ,4 ), состо"ит в том, что они полностью подавляют сигналы, модулированные функциями Уолша, частота которых отличнаот частоты той модулирующей Функции, с которой согласован коррели"рующий фильтр, Поскольку последовательности Фи Ф 2.модулированыфункциями Уолша различной частоты,то откоррелированные сигналы ч иф не...

Номер патента: 1006227

Опубликовано: 23.03.1983

Авторы: Дубровский, Мусатов, Никитин, Храпов

МПК: B28B 1/42

Метки: асбестоцементной, работы, формовочной

...получить информацию непосредственно о качестве готового изделия, которая используется для корректировки задания на толщину навиваемой пленки, что дает возможность системе регулирования компенсировать низкочастотные возмущения, действующие на процесс, и добиться более высокой точности попадания в задание по толщине листа. Синхронизация работы обоих контуров управления осуществляется за счет того, что корректиРующее воздействие в зависимости от толщины листа выдается непосредственно на расход асбестоцементной массы, а на изменение задания на толщину навиваемой пленки. При отклонении толщины листа от задания (выход за диапазон, предусмотренный ГОСТом) требуется более оперативное воздействие, предотвращающее выпуск бракованных...

Номер патента: 996186

Опубликовано: 15.02.1983

Авторы: Архипов, Грыгин, Гуськов, Мусатов, Никитин

МПК: B28B 1/42

Метки: асбестоцементной, машиной, многоцилиндровой, работой, формовочной

...1 ковшовой мешалки поступает в ванну 3. Количество поступающей суспенэии определяется положением шибера .2. Асбестоцементная суспензия в ванне 3 осаждается на сетчатых цилиндрах 4 и с них движущимся сукномнавивается слоями на форматный барабан 6.Необходимыми условиями стабильной работы формовочной машины с наиболь- шей производительностью является% 9961 постоянство концентрации суспензии и ее уровняв ваннах,Стабилизацию указаннах параметров осуществляют контуры связанного управления концентрацией суспензии в 5 ванне, ближайшей к источнику питания путем изменения расхода воды в эту ванну, и уровня суспензии в ваннах.Сигналы от датчика концентрации 7 суспензии в ковшовой мешалке, задат чика 14 концентрации суспензии в ванне и...

Номер патента: 988690

Опубликовано: 15.01.1983

Авторы: Ветко, Калинин, Мусатов

МПК: B65G 25/04

Метки: конвейер, шагающий

...со штоком гидроцилиндра 5, причем штанги 1 установлены на роликах 6 поворотных рычагов 3.Продольное горизонтальное перемещение штанга 1 получает от привода 7 конвейера, например гидроцилиндра, на каретке 8 которого размещен кронштейн 9 с копирным пазом 10, взаимодействующим с пальцем, жестко закрепленным на штанге 1, Обрабатываемые детали 12 устанавливаются конвейером на базовые планки 13 приспособления 14 агрегатного станка, входящего в автоматическую линию. На приспособлении 14 станка закреплен Г-образный кронштейн 15 с направляющей втулкой для обработки отверстия во внутренней стенке детали 12.Устройство работает следующим образом,Детали 12 подаются на приемную позицию транспортируемого устройства и перемещаются на промежуточные...

Номер патента: 981253

Опубликовано: 15.12.1982

Авторы: Мусатов, Распопин

МПК: C02F 3/22, C02F 7/00

Метки: аэратор, воды

...З,Аэрированная вода, поднимается в сборник 4, где воз дух отделяется от воды, а обогащенная кислородом вода под напором по трубе 5 сбрасывается на любую заданную глу О бину.Предлагаемая конструкция обогащает . воды водоемов кислородом воздуха, способствует их самоочистке от вредных загрязнений, стимулирует развитие био логических процессов, предотвращаег замор рыбы и т. и.Принцип работы, заложенный в устройстве, позволяет обогащать воду на люФ ормула изобретения Аэратор воды, содержащий вертикальный канал с воздухопроводом и патрубком ввода воздуха в обрабатываемую.Воду, сборник-коробдля удаленияизбыточно;го воздуха, расположенный над каналом исообщенный с ним, о т л и ч а ю ш и йся тем, что, с целью повышения эффективности...

Номер патента: 209823

Опубликовано: 07.12.1982

Авторы: Голодаев, Захаров, Морковин, Мусатов, Палкин, Сахаров, Шрайбер

МПК: G01N 29/04

Метки: дефектоскоп, ультразвуковой

...плоскости сканирования, генераторзондирующих импульсов на чертежене указан), усилители 4 и 5, схему 1 об сравнения и исполнительный меха, низм 7 для поддержания постоянного расстояния от рабочего пьезопреобраэователя до контролируемого изделия 8, балансную схему 9, в которую включены следящие пьезопреобраэователи 2 и 3, и исполнительныймеханизм 10 для поддержания рабочего пьеэопреобразователя 1 под заданным углом к поверхности контроли" зоруемого изделия,Дефектоскоп работает следующимобразом,Рабочий пьеэопреобразовательизлучает импульс в виде расходящегося пучка, который отражается отповерхности контролируемого изделия8 в виде основного луча, несущегоинформацию о наличии дефектов в контролируемом сечении и принимаемого 3...

Номер патента: 971698

Опубликовано: 07.11.1982

Авторы: Куреня, Лебедев, Мусатов, Тарновский

МПК: B63B 35/16

Метки: закрытия, кормового, рыболовного, слипа, судна

...наней ограждение, о т л и ч а ю ш е е -с я тем, что, с целью обеспечения безопасности работы при спуске и выборетроса, оно снабжено тяговым механизмом,установленным на корпусе судна, а поворотная рама включает балку, смонтированную над слипом перпендикулярно диаметральной плоскости судна, и боковыетелескопические штанги, соединенные между собой снизу тросом, снабженным натяжным устройством, а ограждение включаетсетное полотно, связанное со штангамии тросом посредством колец и имеюшеегибкую тягу, один конец которой закреплен на тросе, а другой связан с тяговыммеханизмом,2. Устройство по и, 1., о т л и ч а -ю щ е е с я тем, что по нижней кромкесетного полотна укреплен груз.Источшпи информации,принятые во внимание при экспертизе1....

Номер патента: 971237

Опубликовано: 07.11.1982

Авторы: Кузнецов, Метелев, Мусатов

МПК: A41H 3/06

Метки: одежды, построения, раскроя, рукава, шаблона

...1, Способ построения шаблона рукава для раскроя одежды, состоящий в тсм, что откладывают в рамке заданную ширину рукава и строят вертикаль через .середину рачки, на которой проводят горизонтальные линии, соответствующие положению вершины и основания оката рукава, локтевой линии и линии низа рукава, затем крайние точки основания оката рукава соединяют с вершиной оката рукава, а на полученных прямых определяют положение соответственно точек переднего и заднего перекатов ру,кава и оформляют линию оката рукава, после чего изменяют ширину рамки и соответственно длину лини оката ру;кава, отличающийся тем, что, с целью расширения технологических воэможностей, после изменения ширины рамки на необходимую величину из крайних точек основания...

Номер патента: 969797

Опубликовано: 30.10.1982

Авторы: Балов, Ерин, Мусатов, Пузанова

МПК: D04H 1/54

Метки: нетканого

...нагревательного 4 вэлемента 10 при закрытых впускныхклапанах 12 и перекрытых выпускныхотверстиях 17. Таким образом, нагревание осуществляют в замкнутом объеме всоответствии с уравнением состояния газа при изохорическом процессе соответственно температура и давление рабочего газа до нагреваниясоответственно температура и давление рабочего газа после нагревания. В зависимости от мощности нагревательного элемента 10 и времени нагрева температура и давление газа вцилиндре 6 повышаются до расчетныхзначений Т 2 и Р 2. 8 результате поворота цилиндра б на заданный угол,рассчитанный в зависимости от скорости перемещения холста и необходимоговремени нагрева газа, происходит совмещение выпускных щелей 8 цилиндра бс выпускными отверстиями 17 или...

Номер патента: 966487

Опубликовано: 15.10.1982

Авторы: Мартышко, Мусатов, Олехнович, Романченко

МПК: G01B 5/20

Метки: детали, измерительное, многозубой, неравномерности, окружного, шага

...измерительного устройства; на фиг, 2 - устройство, вид сверху. 5Устройство включает основание 1, на котором устанавливается в центрах 2 и 3 на оправке 4 многозубая деталь 5 (например фреза). Оправка 4 связана с точным делительным меха низмом, выполненным в виде делитель- ного диска б и фиксатора 7. Фиксатор7 расположен на неподвижном основании 1 и ориентирует делительный диск 6, а, следовательно, многозубую деталь 5 (фреэу) в нужном угловом положении, Ползун 8 с измерительным индикатором 9 установлен на рыча" ге 10, имеющем ось 11. Ось 11 закреплена в опоре 12, расположенной на основании 1. Опора 12 установлена , с воэможностью перемещения в вертикальном направлении, закрепляется винтом 13, Рычаг 10 опирается на оправку 4 и...

Номер патента: 964426

Опубликовано: 07.10.1982

Авторы: Асадский, Мусатов, Шамароков

МПК: F28F 9/02

Метки: головка, кожухотрубного, плавающая, теплообменника

...цель достигается тем,что уплотнения выполнены в видеплоских мембран, размещенных по обестороны крышки.На фиг. 1 изображен предлагаемыйтеплообменник, продольный разрез;на фиг. 2 - узел 1 уплотнения крьвжиплавающей головки.Кожухотрубный теплообменник содержит кожух 1, теплообменные трубы2, плавающую головку 3 с крышкой 4и прижимным кольцом 5. По обе стороны крышки 4 размещены уплотнения6 и 7, выполненные в виде плоских мембран. Теплообменник содержит также патрубки 8 и 9. для подвода теплообменивающихся сред, патрубки 10 и 11 для их отвода, дренажную трубку 12 и дренажный штуцер 13. Тепло- обменная среда поступает в теплообменник через патрубок 8, затем по трубам 2 попадает в плавающую головку 3 и выходит из...

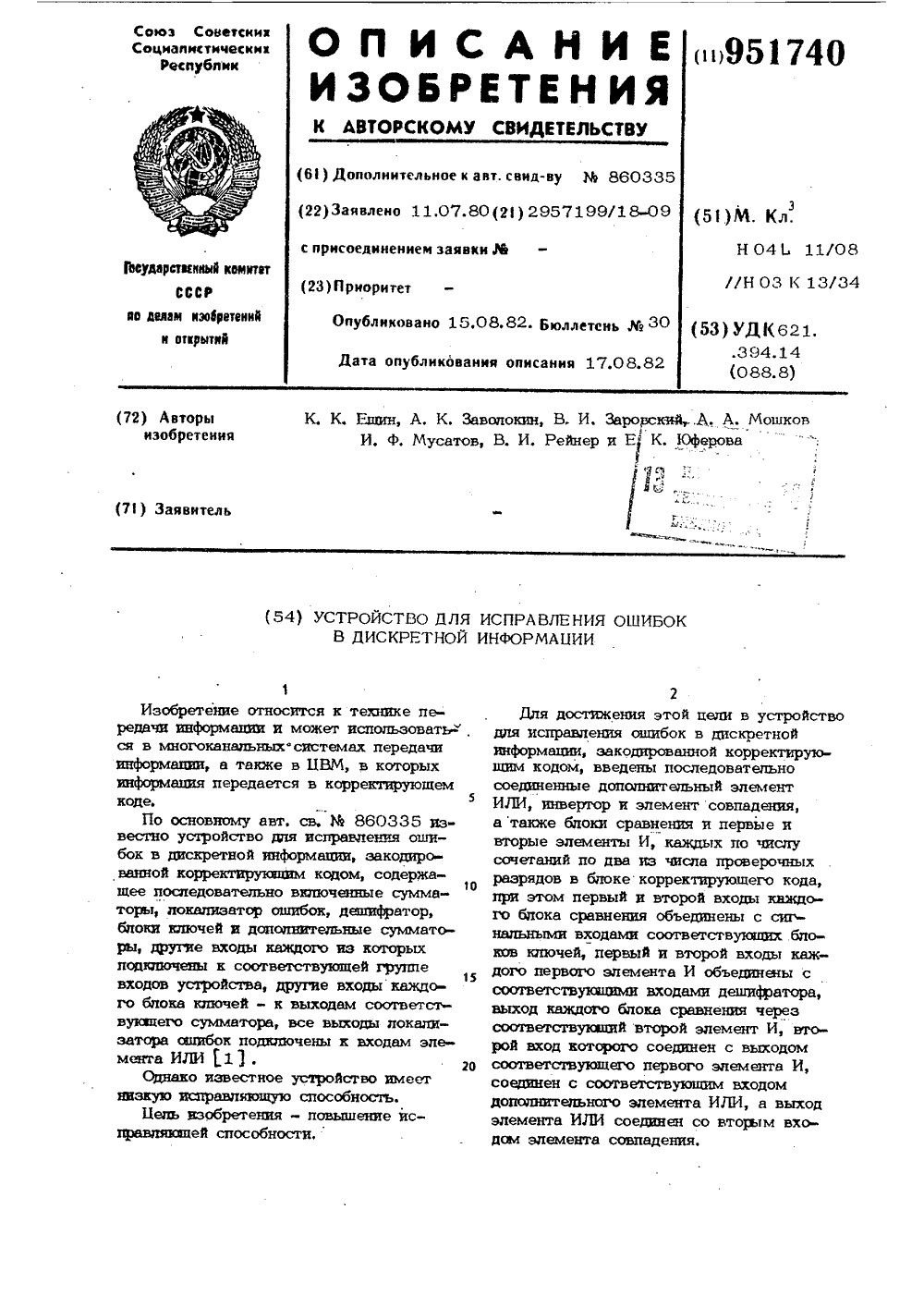

Номер патента: 951740

Опубликовано: 15.08.1982

Авторы: Ещин, Заволокин, Заровский, Мошков, Мусатов, Рейнер, Юферова

МПК: H03M 13/05

Метки: дискретной, информации, исправления, ошибок

...также равны нулю, все блоки ключей 44, 424заперты и входной кОд через дрполнительные сумматоры 54, 55 без изменения поступает на выход устройства.35А ьПри наличии ошибки в одном Р-ичном разряде на выходе одного, нескольких или всех сумматоров 1, 1 А1 результат оказывается отличным от нуля; при этом во всех таких сумматорах результат один и тот же, равный величине ошибки с соответствукпцим знаком ("+, если ошибка возникла в контрольном разряде, ф-ф - если в информапвонном), 4 В этом случае на выходе соответствующих элементов ИЛИ 2, 2 .2 и локализатора ошибок 2 и элемента ИПИ 6 появляется сигнал 1. Дешифратор 3 сформировывает на соответствующем выходе сигнал, отпирающий бюки ключей того разряда, где возникло искажение, и в соответствующем...

Номер патента: 950605

Опубликовано: 15.08.1982

Авторы: Алаев, Мусатов

МПК: B65D 6/12

Метки: контейнер

...плоскостей 2, обращенных к боковым стенкам 3, скрепленных 5 планкой 4 с двумя отверстиями д ястроп. Боковые стенки вместе с планкой перемещаются вверх (вниз) по направляющим стойкам 5 каркаса. Дведругие стенки б стационарные. Подъембоковых стенок 3 ограничен планками7. Для предотвращения самопроизвольного выхода стропа с кольцом 8 иэзацепления со строповочным крюком 9на основании каждого строповочного 25 крюка смонтирована пластинчатая пружина 10, а длинные стропы имеют запирающиеся крюки 11.Загруженный контейнер, эапепленный четырьмя стропами, поднимается З 0 на разгрузочную площадку двумя ко.Л роткнл"н стропами за два строповочных крюка, Строповочные крюки прикреплены к верхним частям стационарных стенок, Кольца строп от...

Номер патента: 950458

Опубликовано: 15.08.1982

Авторы: Ануфриев, Байков, Борисов, Мусатов

МПК: B21B 37/00

Метки: автоматической, изделия, остановки

...в счетчик 8 за время от подачисигнала на исполнительный механизм.22 до момента отработки им управляющего сигнала, т.е. срабатывания датчика 3. положения,В блоке 18 памяти записано число, равное поправке на величину пути, проходимого иэделием за времясрабатывания исполнительного механизма 22, определенное в предыду"щем цикле работы устройства.При проходе передним концом изделия датчика 1 сигналом с блока 21управления открывается ключ 9,В счетчик 5 поступают импульсыдатчика 4 импульсов перемещения изделия. Так как группа 15 ключей открыта, в счетчики 6 импульсов записывается число, равное числу всчетчике 5.При проходе передним концом изделия датчика 2 импульсным сигналомс блока 21 управления открываетсягруппа 17 ключей, при этом...

Номер патента: 941161

Опубликовано: 07.07.1982

Авторы: Вульфович, Мартышко, Мусатов

МПК: B23Q 17/02

Метки: делительное

...1; на фиг. 2; на фиг. 4 - конки охвата.Установка на обойму 2 роликов 4 другого диаметра осуществляется когда один из буртов снят с обоймы 2. Ролики 4 на обойме 2 устанавливают в шахматном порядке, для чего торцы роликов одинаковой длины смещают по оси устройства на ооойме 2 до неподвижного бурта 10, относительно других роликов 4, обеспечивая тем сам кратное делене па одном и том же устройстве.ОРолики 4 могу быть заменены другими роликами (другого диаметра), при этом пх число на обойме может быть нечетным.Устройство работает следующп.,: ооргзом.15Перед работой устройства производят его наладку на требуемое четное или нечетное деление и необходимую прп этом крачность, для чего ослабляют при помощи натяжного приспособления 9 обоймы 3,...

Номер патента: 940250

Опубликовано: 30.06.1982

Авторы: Булеев, Колосков, Комков, Мусатов, Хромченко

МПК: H01H 35/24

Метки: коммутационное, манометрическое

...в охватывающую, внутрыний диаметр которой меньше, чем диаметр сФерической поверхности втулки 7,втулку 11. Втулка 11 центрируется плоской упругой шайбой 12. На втулку 7 воздействует пружина 13. Верхний торецпружины 13 упирается в шайбу 14, положение которой в осевом направленииустанавливается гайкой 15. Шайба 14фиксируется от поворота флажком 16 ицентрируется в гайке 15 с помошьюкольца 17.На втулку 11 воздействует пружина18, верхний торец которой лежит нафлажке 19, Положение флажка 19 уста- фнавливается гайкой 20,В коническом углублении грибка 5установлен толкатель 21, верхним торцом закрепленный в плоской упругойшайбе 22 с помощью шайбы 23 и коль- ф 5ца 24. Плоская упругая шайба 22 закреплена в корпусе 1 с помощью шайбы 25,К...

Номер патента: 932645

Опубликовано: 30.05.1982

Авторы: Ещин, Заволокин, Заровский, Мошков, Мусатов, Рейнер, Юферова

МПК: H03M 13/05

Метки: дискретной, информации, исправления, ошибок

...формируетсигналы "1" на выходах, соответствующих номерам искаженных информационных групп, а также на вспомогательных выходах, обеспечивающих управление соответствующих переключателем 5,,отпирающим соответствующие блоки 6ключей или первые и вторые дополнительные блоки.;7 и 8 ключей, В результате через дополнительные элементы ИЛИ 9 на входы сумматоров 1 техинформационных групп, где произошлийскажения, с выходов соответствующихдополнительных сумматоров 10 поступажение в первой контрольной группеи нет искажений в четвертой информационной группе, и элемента И 18 локализатора 4 в ряде ситуаций, в том.числе, когда произошло искажениево второй или четвертой контрольнойгруппе, Сигналы с выходов элемен"тов И 13-16 локализатора 4...

Номер патента: 932381

Опубликовано: 30.05.1982

Авторы: Беренев, Крючков, Макаров, Мусатов, Назаров, Попсуевич, Родионов, Рождественский, Юренков

МПК: G01N 27/84

Метки: дефектоскоп, магнитный

...11 связан одним входом с коммутатором 12 тока, а другим - с блоком 2 выбора вида намагничивающего тока, вход коммутатора 12 связан с блоком 13 питания цепи продольного намагничивания, включенного в сеть.Дефектоскоп работает следующим образом.Контролируемая деталь 14 устанавливается в намагничивающий блок 11 и закрепляется с помощью механизма зажима. Напряжение от сети 380/220 В через блок 7 переключения напряжения подается на устройство 3 управления током циркулярного намагничивания. В зависимости от типа .контролируемой детали с помощью блока 9 эадатчика величины намагничивающеготока устанавливается предел изменения и регулирования тока. При этомс помощью блока 8 порогового значения сигнала и блока 7 переключениянапряжения на...

Номер патента: 931384

Опубликовано: 30.05.1982

Авторы: Вязмитинов, Карпов, Мусатов, Сулейманов

МПК: B23Q 17/18

Метки: конусной, линейки, установки

...7 и. закрепленным упором 8, На каретке 6 установлена конусная линейка 9 контактирующая с роликом 10 и шлифовальным кругом 11, соединенным с пружиной 12.Установка конусной линейки достигается следующим образом.Посредством индикаторов 2 и 3 устанавливают граничные значения перемещения каретки 6 станка. Каждой вели чине перемещения каретки при заданной конусности соответствует номинальное перемещение шлифовального круга.Формула изобретения Составитель В,Жиганов Редактор Н.Безродная Техред Ж, Кастелевич Корректор М.демчи/14 Тираж 748РНИИПИ Государственногпо делам изобретений113035, Москва, Ж,Подписноекомитета СССРоткрытийущская наб., д,4/5 илиал ППП "Патент", г.Ужгород, ул.Проектная, 4 3 93При движении каретки 6 станка от начального...

Номер патента: 931142

Опубликовано: 30.05.1982

Автор: Мусатов

МПК: A41H 3/06

Метки: одежды, построения, раскроя, шаблона

...контур оката рукава (фиг. 3). После построения исходной эллиптической проймы и определения ее параметров глубина( и ширины разрабатывается и строится изменение положения шаблона проймы и оката рукава.По результатам конструкторских таний образцов одежды в динамике в ЦНИИШП устанавливают, что степень цеформации конструкции и ткани узла эллин 55 тической проймы и оката рукава зависит не только от их основных параметров глу бины и шириныно и от расположения замкнутого профиля эллиптической проймы ие ы (в остроения конобствует умень(.9) гпеоп- величина цуги, расположенной по периметру проймы между горизонта(а ной большой осью элжптичэской проймы, и большой осью шабл(на проймы:О - большая полуось эллиптическойпроймьго( - угол...

Номер патента: 923513

Опубликовано: 30.04.1982

Авторы: Метелев, Мусатов

МПК: A41H 3/00

Метки: брюк, построения, шаблона

...ягодицВг - высота линии талии,9 - высота подъягодичной складкиГт , - глубина талии вторая,а величину длины сидения переднейполовинки брюк определяют по Формуле(4) 5 где ОВ - обхват бедер с учетом выступа живота;О- обхват бедер без учета выступа живота. 1 ОЗатем определяют длины сидения задней половинки брюк Д 11 и передней половинки Дс,п, подставив значения выражений (2), (3) и (4) в формулу ину прибавки нак балансу брюк Определяют велвижение (П)з выражения пс 7ние;движени П - 0,3 где П,- прибавка 0,3 - доля при приходящ половинк кий эффе Таким образом,чениям (5), (6) чески определить в брюк.тдви авки н аяс задню брюкт),о найд7)можнличину намичес ным зна аналитбаланса ф=(Дсьл Д спи ) +П д.в 3(8) где У - баланс брюк;35 Д - длина сидения...

Номер патента: 919083

Опубликовано: 07.04.1982

Авторы: Борисов, Бунков, Маламуд, Мусатов

МПК: H03K 17/24

Метки: информацию, отключении, питания, сохраняющее

...11 и 12 поляризованного электромагнитного реле 9, подвижный контакт13 которого подключен к выходу формирователя 2 импульсов, выход сглаживающего фильтра 5 соединен с входами питания всех элементов, формирователи 14и 15 импульсов, выход первого из кото 45рых соединен с вторыми входами элементов И 8 ячеек 6, а вход подключен квходу формирователя 2 импульсов и выходу порогового элемента 1, вход которого соединен с шиной 4 питания, выход5 Оформирователя 2 импульсов подключен квходу формирователя 15 импульсов выход которого соединен с обмоткой 16поляризованного электромагнитного реле9 ячеек 6,55Функционирование устройства, сохраняющего информацию при отключении напряжгщия питания, осуществляется следующим образом. рогового значения сигнал на...

Номер патента: 903887

Опубликовано: 07.02.1982

Авторы: Ещин, Заволокин, Заровский, Мошков, Мусатов, Рейнер, Юферова

МПК: H03M 13/43

Метки: декодер, мажоритарный

...рования. При этом на выходах всех арифметических сумматоров одной груп90388 5пы 1, ), 1, 1 131, 3, 3, 3мируются значения одного и того жеР-ичного разряда выходного слова,т.е. одной и той же группы из М дво 5ичных разрядов. Одноименные разрядысо всех этих сумматоров поступают навходы соответствующего мажоритарного элемента 2, 4, 9, 11 и проходят на его выход. При наличии во Овходной информации одного искаженного Р-ичного разряда, т.е. одной искаженной группы из М двоичных разрядов, в каждой группе арифметическихсумматоров 1, 3, 8, 10 в соответствии с законом формирования корректирующего кода неправильный результат появляется на выходах только одного сумматора, и мажоритарные элементы 2, 4, 9, 11 соответствующих 20разрядов Формируют на...

Номер патента: 901293

Опубликовано: 30.01.1982

Авторы: Бобкова, Козин, Мусатов, Нетреба, Пигасов, Ракитин, Тамбовцев, Топильский, Шушлебин

МПК: C21C 7/00

Метки: безуглеродистого, производства, феррохрома

...восстановительных реакций и30 очень продолжительное время плавки, что при восстановлении бедных расплавов в условиях напряженных тепловых балансов плавок приводит к низкому извлечению хрома.Цель изобретения - улучшение теплового баланса процесса и повышение извлечения металла из расплава.Поставленная цель достигается тем, что восстановитель вводят со40 скоростью 450-650 кг/мин в струю рудно-известкового расплава при переливе его из ковша в ковш со скоростью 2500-4500 кг/мии причем загрузку восстановителя начинают в тот45 момент, когда расплав заполнит 0,1- 0,5 объема ковша.По предлагаемому способу плавка начинается переливом расплава из одного ковша в другой, нри этом корка50 разрушается и падает с первыми порциями расплава во...

Номер патента: 900005

Опубликовано: 23.01.1982

Авторы: Гоц, Евдокимов, Калимов, Мусатов, Савельев

МПК: E21D 23/00

Метки: крепи, механизированной, секция

...вертикальные направляющие 10 и 13 разнесены между собой по ширине на максимально возможное расстояние на верхней 9 и нижней 15 частях ограждения. Концы боковых сторон промежуточного подвижного П-образного элемента 12 загнуты - 11-образно и образуют направляю 15 о 25 зо 35 4 О щие пазы для боковых листов верхней час-.ти,9 ограждения,Кроме того, боковые стороны подвижного промежуточного элемента 12 совместно с боковыми сторонами верхней части ограждения 9 расположены в направляющих пазах боковых опор 16, укрепленных на основании 2. Боковые опоры 16 совместно с боковинами 17 перекрытия, воспринимая усилия со стороны соседних секций, защищают ограждение от деформаций и поломок.Для обеспечения перемещения частей ограждения при наличии штыба...

Номер патента: 891342

Опубликовано: 23.12.1981

Авторы: Дорфман, Мусатов

МПК: B23Q 41/02

Метки: транспортер-накопитель

...приводные ролики 2 и боковые направляющие планки 3. Последние смонтированы на рычагах 4, ось 5 которых крепится в кронштейнах 6 на раме 1.Рычаги 4 взаимодействуют с эксцентричными кулачками 7, размещенными на обоих концах оси 8 ролика 2. Привод ролика 2 осущ ществляется от шестерни 9 посредством шпонок 10 и 11, взаимодействующих с кулачками 7, на которых установлены подшипники 12 и 13. На оси ролика 2 одеты пластмас891342 Формула изобретения иг. Дг дг Ф Составитель Э. КомТехред А. БойкасТипаж 773твенно го комитетабретений и открытий- 35, Раушская наб., д, 4/5г. Ужгород, ул. Проектная, 4 аровКорректор Е. РошПодписноеСССР Редактор Г. КаналЗаказ 11095/17ВНИИП Государ лам изо ква, Ж Патент 113035, МФилиал ППП совые втулки 14, запрессованные...

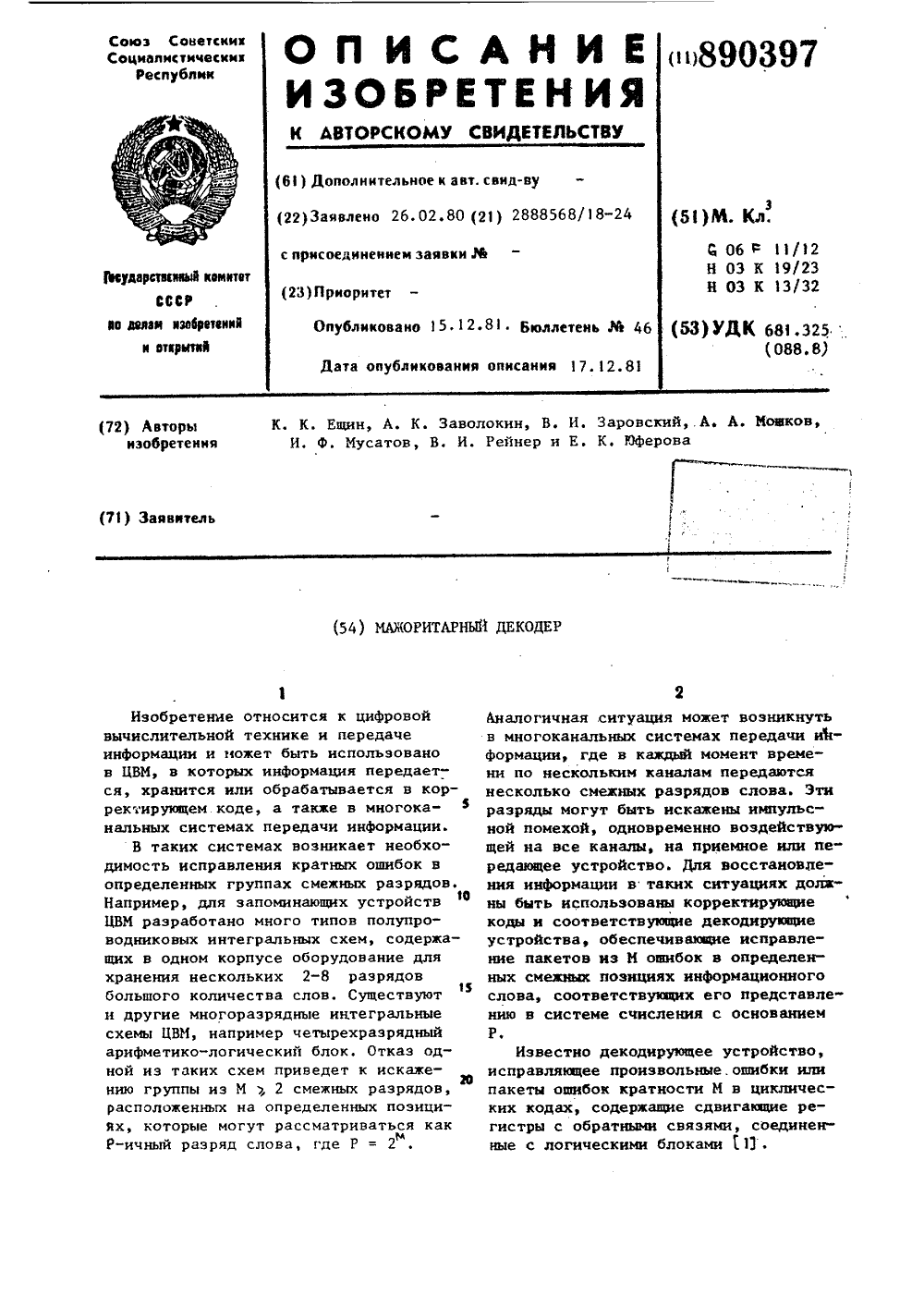

Номер патента: 890397

Опубликовано: 15.12.1981

Авторы: Ещин, Заволокин, Заровский, Мошков, Мусатов, Рейнер, Юферова

МПК: H03M 13/43

Метки: декодер, мажоритарный

...укаэанной цели45мажоритарный декодер, содержащии четыре группы по М мажоритарных элементов, выход каждого из которых подключен к выходу соответствующего двоичного информационного разряда декодера, где М - число смежных двоичных 50разрядов, рассматриваемых как Р-ичный разряд слова, Р = 2 , содержитМчетыре группы по два М-разрядных арифметических сумматора в каждой, первыевходы первого и второго сумматора в 55первой группе подключены соответственно к второй и третьей М-разрядной,групппе входов декодера, во второй 4группе - к первой и четвертой группе входов декодера, в третьей группе к первой и четвертой группе входов декодера, а в четвертой группе - к третьей и второй группе входов декодера, вторые входы М-разрядных арифметических...

Номер патента: 870327

Опубликовано: 07.10.1981

Авторы: Бондарь, Бутовская, Качнов, Крючков, Мусатов, Струков

МПК: B65H 81/02

Метки: намоточный, производства, станок, стекловолокна

...роликов 20 23 катится по круговым направляющим 3.Вращение от электродвигателя 15 передается на червячные пары 24 и 25, на сменные шестерни 22, промежуточные шестерни 26 и на ось б оправки, ко торая вращает оправку 5 во время намоткиСтанок работает следующим образом.Конец стеклоленты, сматываемой с бобины 10 заправляется через направляющие ролики 12, обогреваемый ролик 13, натяжное приспособление 11, укладчик 9 и закрепляется эа ось б оправки 5, находящейся под углом 86 к вертикальной осиДвумя сменными шестернями 22 редуктора 4 в зависимости от диаметра оправки и ширины ленты настраиваются обороты оправки 5На один оборот оправки надо уло жить Х=РО /Ь 40где Х - угол между плоскостьювитка и осью оправки;й л - ширина ленты;Р - диаметр...
