Установка для испытания материалов на абразивное изнашивание
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

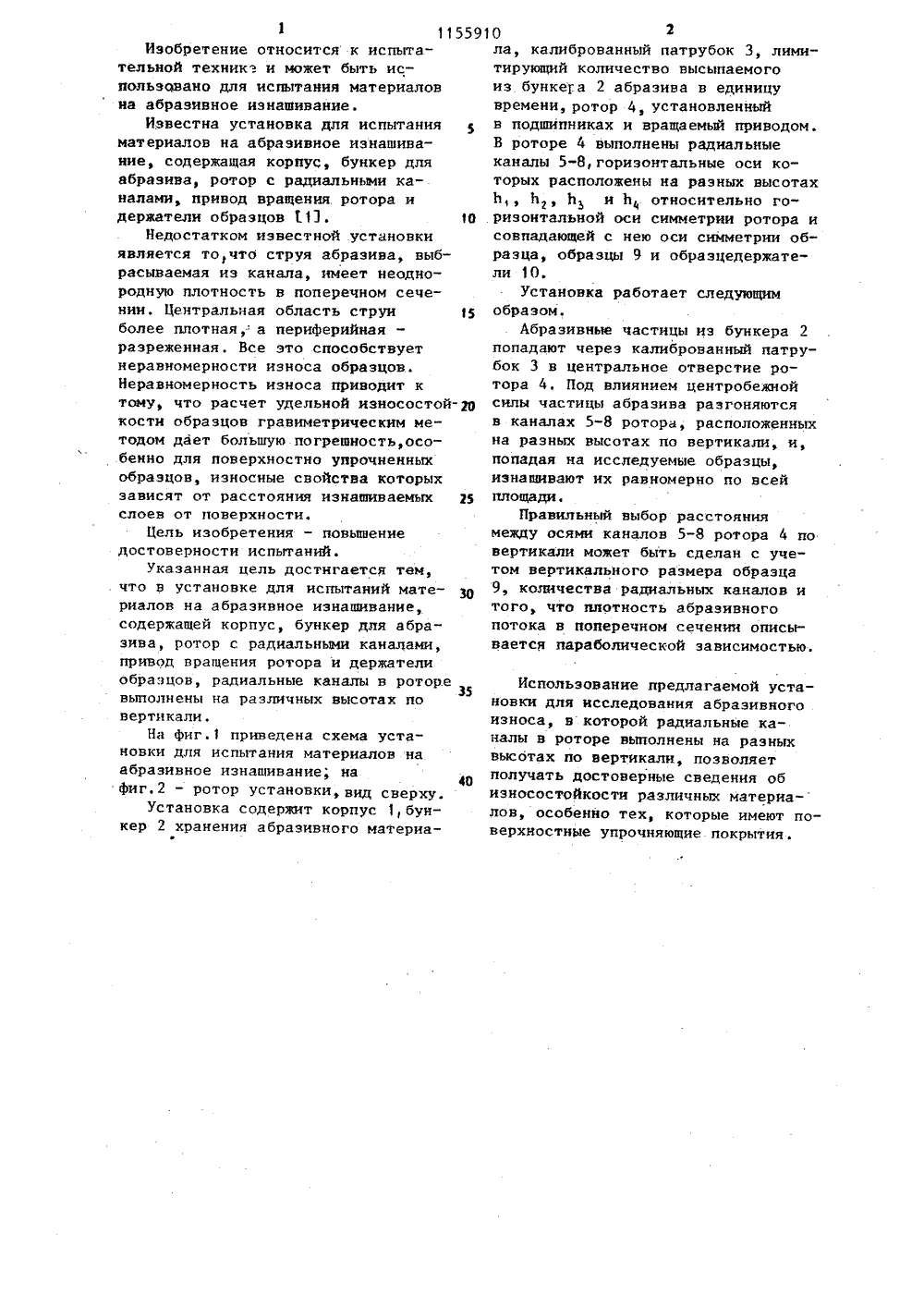

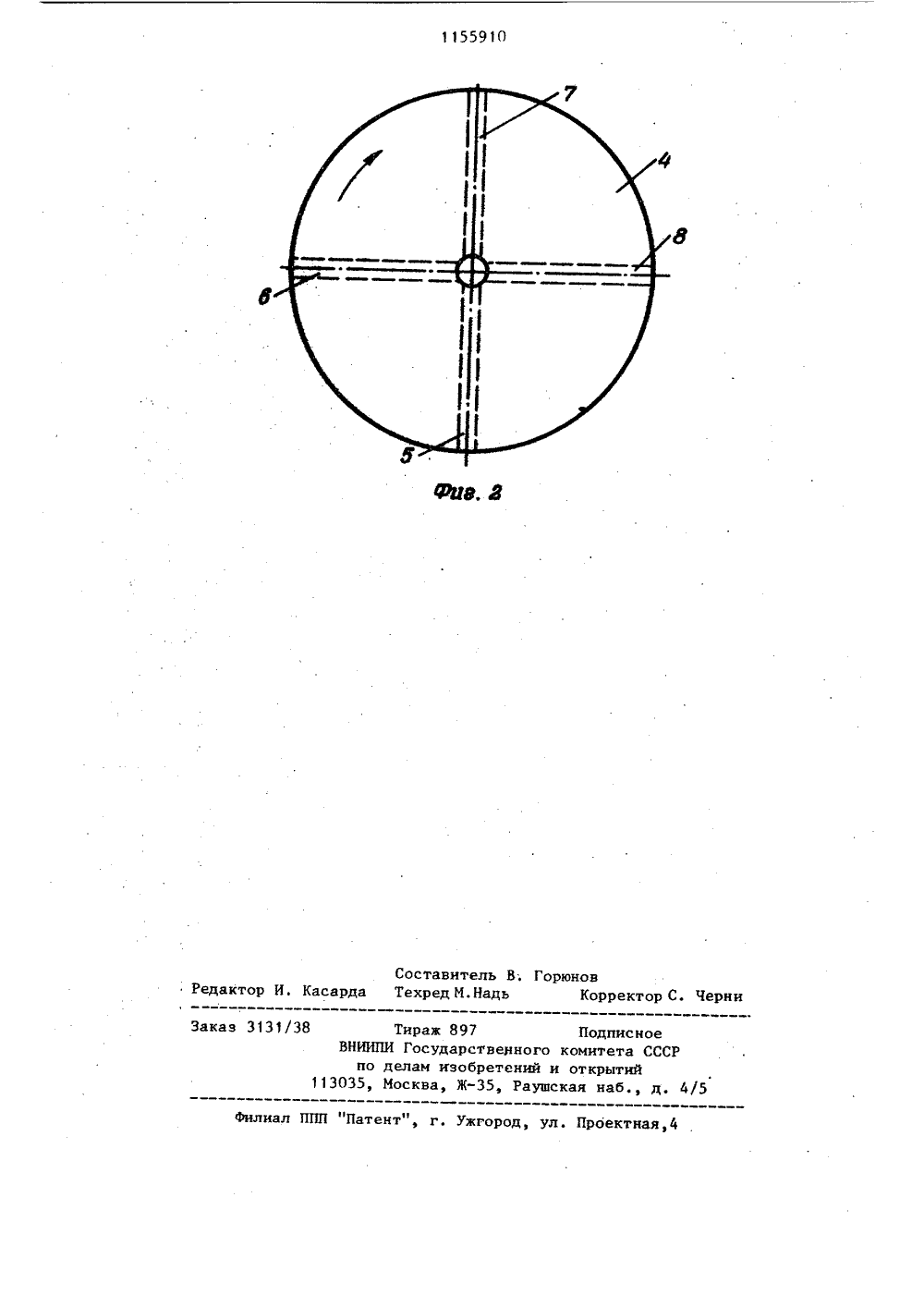

( 9) (1 ) жС 01 И 3 Л ИСАНИЕ ИЗОБРЕТЕН ь тут нефра вого7,УДАРСТВЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57) УСТАНОВКА ДЛЯ ИСИЫТАНИЙМАТЕРИАЛОВ НА АБРАЗИВНОЕ ИЗНАШИВАНИЕ, содержащая корпус, бункер рляабразива, ротор с радиальными каналами, привод вращения ротора и держатели образцов, о т л и ч а ю щ а яс я тем, что, с целью повьипениядостоверности испытаний, радиальныеканалы в роторе выполнены на разныхвысотах по вертикали.1 11559Изобретение относится к испытательной технике и может быть использовано для испытания материалов на абразивное изнашивание.Известна установка для испытания материалов на абразивное изнашивание, содержащая корпус, бункер для абразива, ротор с радиальными каналами, привод вращения. ротора и держатели образцов 1 13. 10Недостатком известной .установки является то,что струя абразива, выбрасываемая из канала, имеет неоднородную плотность в поперечном сечении. Центральная область струи 15 более плотная, а периферийная - разреженная. Все это способствует неравномерности износа образцов. Неравномерность износа приводит к тому, что расчет удельной иэносостойкости образцов гравиметрическим методом дает большую погрешность,особенно для поверхностно упрочненных образцов, износные свойства которых зависят от расстояния изнашиваемых 25 слоев от поверхности.Цель изобретения - повышение достоверности испытаний.Указанная цель достигается теи, что в установке для испытаний материалов на абразивное изнашивание, содержащей корпус, бункер для абразива, ротор с радиальными каналами, привод вращения ротора и держатели образцов, радиальные каналы в роторе35 выполнены на различных высотах по вертикали.На фиг.1 приведена схема установки для испытания материалов на абразивное изнашивание; на40 Фиг.2 - ротор установки, вид сверху.Установка содержит корпус 1, бункер 2 хранения абразивного материа 10 2ла, калиброванный патрубок 3, лимитирующий количество высыпаемого из. бунке 1.а 2 абразива в единицу времени, ротор 4, установленный в подшипниках и вращаемый приводом . В роторе 4 выполнены радиальные каналы 5-8 горизонтальные оси которых расположены на разных высотах Ь, Ь, Ь и Ь, относительно горизонтальной оси симметрии ротора и совпадающей с нею оси симметрии образца, образцы 9 и образцедержатели 10.Установка работает следующим образом.Абразивные частицы иэ бункера 2 попадают через калиброванный патрубок 3 в центральное отверстие ротора 4, Под влиянием центробежной силы частицы абразива разгоняются в каналах 5-8 ротора, расположенных на разных высотах по вертикали, и, попадая на исследуемые образцы, изнашивают их равномерно по всей площадиеПравильный выбор расстояния между осями каналов 5-8 ротора 4 по вертикали может быть сделан с учетои вертикального размера образца 9, количества радиальных каналов и того, что плотность абразивного потока в поперечном сечении описывается параболической зависимостью. Использование предлагаемой установки для исследования абразивного износа, в которой радиальные каналы в роторе выполнены на разных высотах по вертикали, позволяет получать достоверные сведения об износостойкости различных материа- лов, особенно тех, которые имеют поверхностные упрочняющие покрытия.11559 гй Горюнов Корректор С. Черни Составитель В Техред М. Надь едактор И. Каса аказ 3131/38 иал ППП "Патент", г. Ужгород, ул. Проектная,Тираж 897 ВНИИПИ Государственного по делаи изобретений и 13035, Москва, Ж, Раушс
СмотретьЗаявка
3703649, 08.12.1983
ИВАНО-ФРАНКОВСКИЙ ИНСТИТУТ НЕФТИ И ГАЗА
БЕЛОУСОВ ВИТАЛИЙ ЯНОВИЧ, МУРАВЬЯ ЕВГЕНИЙ СЕМЕНОВИЧ, БУРДА МИРОСЛАВ ИОСИФОВИЧ, БОГАТЧУК ИВАН МИХАЙЛОВИЧ, САХНИЙ ПЕТР ИВАНОВИЧ
МПК / Метки
МПК: G01N 3/56
Метки: абразивное, изнашивание, испытания
Опубликовано: 15.05.1985
Код ссылки
<a href="https://patents.su/3-1155910-ustanovka-dlya-ispytaniya-materialov-na-abrazivnoe-iznashivanie.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания материалов на абразивное изнашивание</a>
