Пакетодержатель кирпича

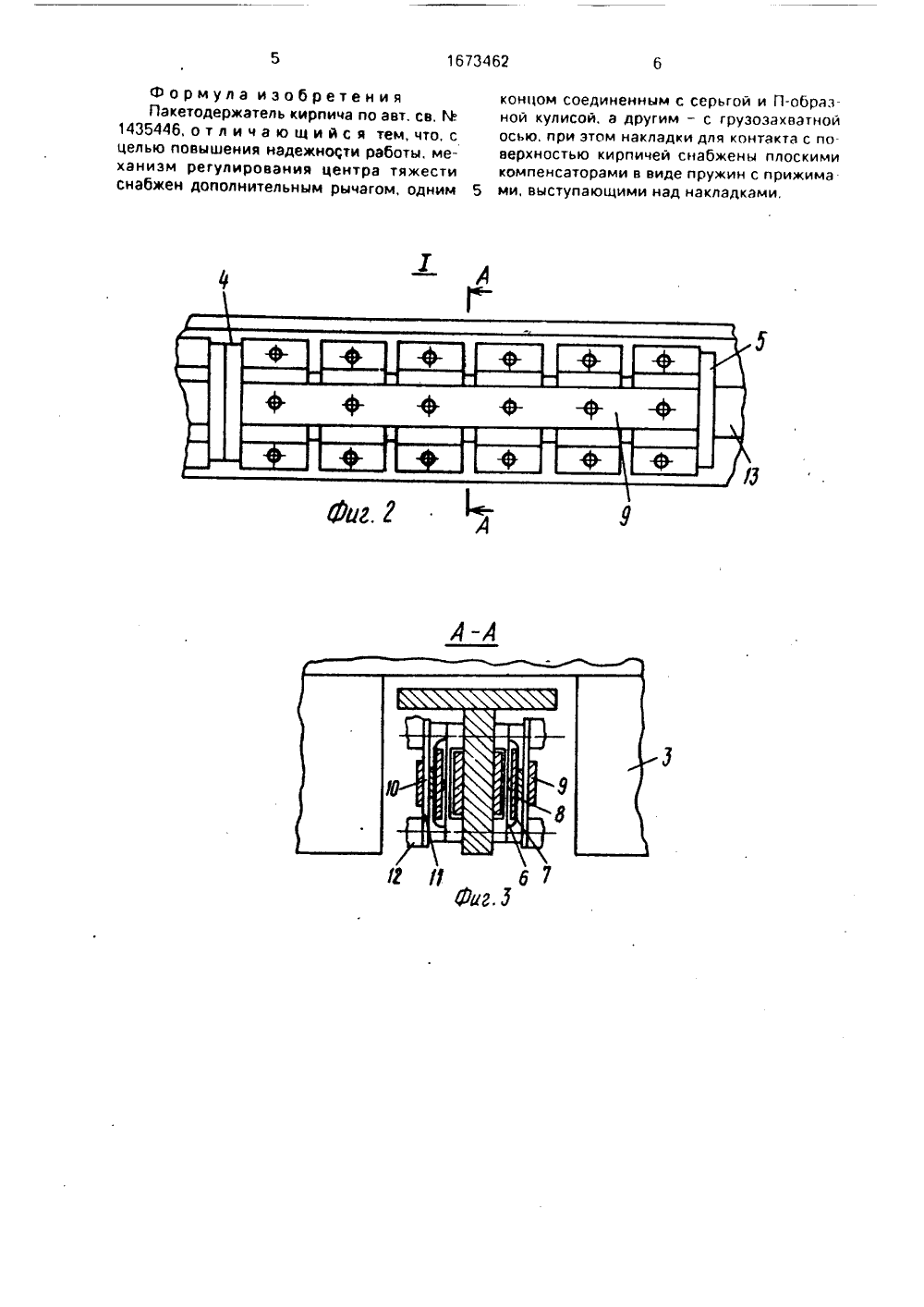

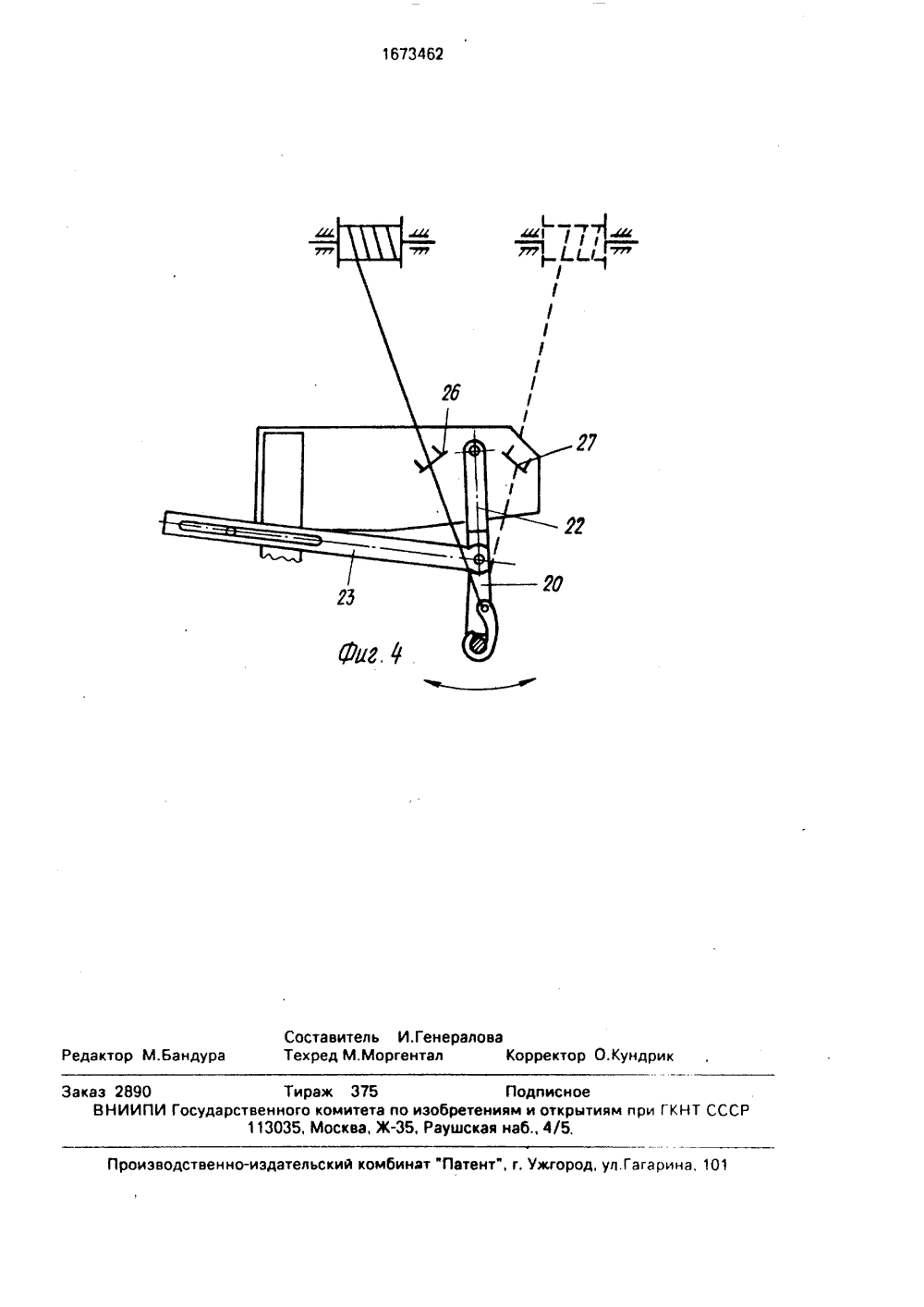

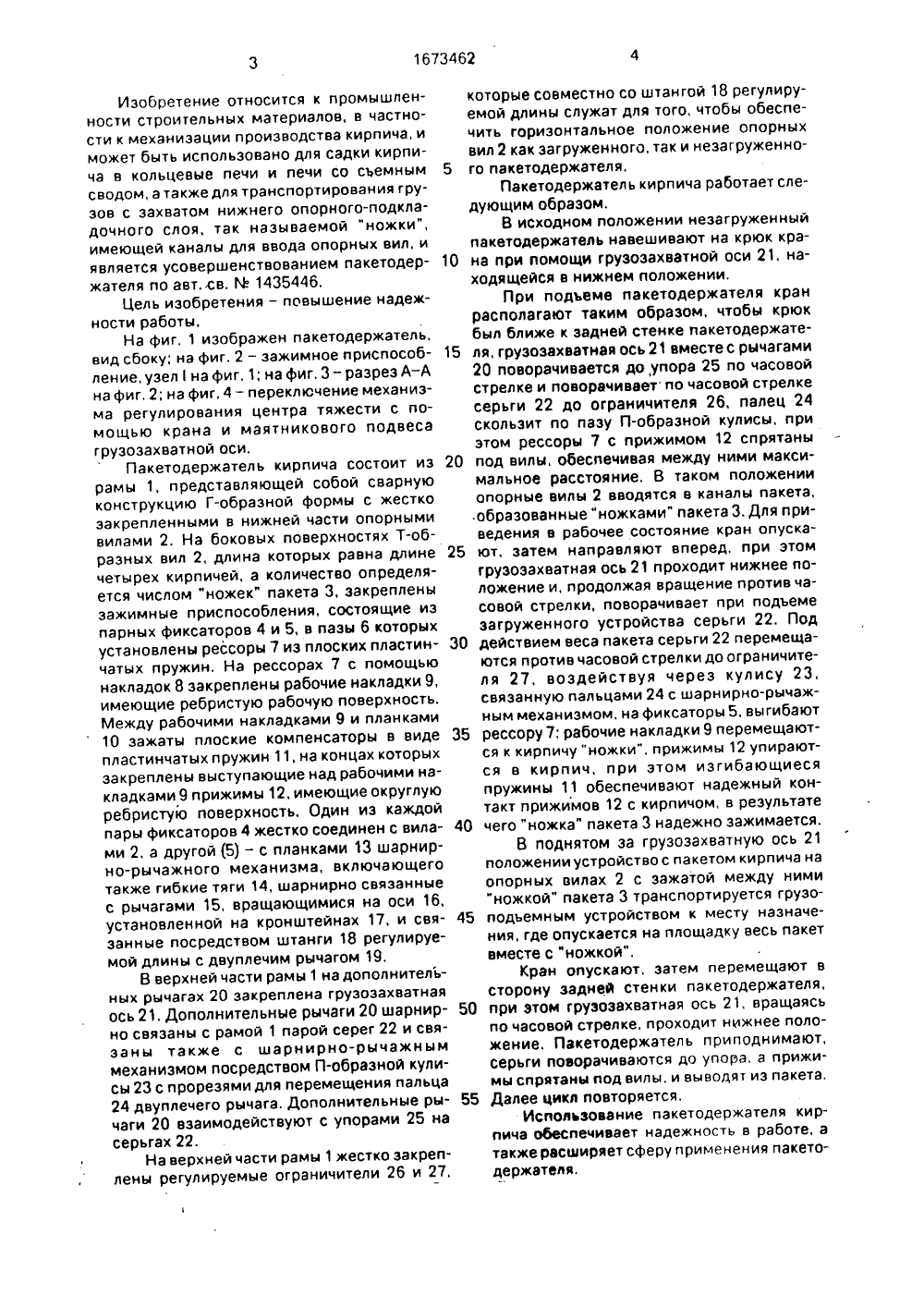

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) 111) 28 В 13/О 51)5 1 с. Ф ПИСАНИЕ ИЗС)БРЕТЕНИ МФ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-исследовательскинститут по машинам для промышленносстроительных материалов(56) Авторское свидетельство СССРГФ 1435446, кл, В 28 В 13/00, 1987.(54) ПАКЕТОДЕРЖАТЕЛЬ КИРПИЧА (57) Изобретение относится к производству строительных материалов, а именно к механизации загрузки и выгрузки пакетов кирпича в кольцевых печах со съемным сводом. и может быть использовано также в подьемно-транспортном машиностроении, Цель изобретения - повышение надежности работы, Пакетодержатель кирпича содержит Г-образную раму 1 с опорными вилами 2, на боковой поверхности которых имеются зажимные приспособления из парных фикса 7 д торов, в пазах которых установлены рессоры с рабочими накладками и закрепленными на них пружинами с прижимами. Один фиксатор закреплен на боковой поверхности вил, а другой - на планках, которые через гибкие тяги, рычаги и кулису соединены с маятниковым подвесом грузозахватной оси 21, шарнирно связанным с помощью серег 22 с рамой 1. При подъеме загруженного пакетодержателя за ось 21 краном, расположенным надцентром тяжести пакета, дополнительный рычаг 20 поворачивается против часовой стрелки до упора 25 и помогает в дальнейшем серьгам и кулисе сместиться вправо. Рычаг поворачивается по часовой стрелке, перемещая штангу вверх. Рычаг через гибкую связь перемещает планки по боковой поверхности вил вместе с фиксаторами, выгибаются пластинчатые пружины с накладками, движение которых происходит до упора в кирпичи, при этом пружины изгибаются и прижимами надежно зажимают нижний ряд кирпичей. 4 ил.10 15 20 25 30 35 40 45 50 55 Изобретение относится к промышленности строительных материалов, в частности к механизации производства кирпича, и может быть использовано для садки кирпича в кольцевые печи и печи со съемным сводом, а также для транспортирования грузов с захватом нижнего опорного-подкладочного слоя, так называемой "ножки", имеющей каналы для ввода опорных вил, и является усовершенствованием пакетодержателя по автсв. М 1435446,Цель изобретения - повышение надежности работы.На фиг, 1 изображен пакетодержатель, вид сбоку; на фиг. 2 - эажимное приспособление, узел на фиг, 1; на фиг,3 - разрез А - А на фиг, 2; на фиг. 4 - переключение механизма регулирования центра тяжести с помощью крана и маятникового подвеса груэоэахватной оси,Пакетодержатель кирпича состоит иэ рамы 1, представляющей собой сварную конструкцию Г-образной формы с жестко закрепленными в нижней части опорными вилами 2. На боковых поверхностях Т-образных вил 2, длина которых равна длине четырех кирпичей, а количество определяется числом "ножек" пакета 3, закреплены зажимные приспособления, состоящие иэ парных фиксаторов 4 и 5, в пазы 6 которых установлены рессоры 1 из плоских пластинчатых пружин. На рессорах 7 с помощью накладок 8 закреплены рабочие накладки 9, имеющие ребристую рабочую поверхность. Между рабочими накладками 9 и планками 10 зажаты плоские компенсаторы в виде пластинчатых пружин 11, на концах которых закреплены выступающие над рабочими накладками 9 прижимы 12, имеющие округлую ребристую поверхность. Один из каждой пары фиксаторов 4 жестко соединен с вилами 2, а другой (5) - с планками 13 шарнирно-рычажного механизма, включающего также гибкие тяги 14, шарнирно связанные с рычагами 15, вращающимися на оси 16, установленной на кронштейнах 17, и связанные посредством штанги 18 регулируемой длины с двуплечим рычагом 19.В верхней части рамы 1 на дополнительных рычагах 20 закреплена груэоэахватная ось 21. Дополнительные рычаги 20 шарнирно связаны с рамой 1 парой серег 22 и связаны также с шарнирно-рычажным механизмом посредством П-образной кулисы 23 с прорезями для перемещения пальца 24 двуплечего рычага. Дополнительные рычаги 20 взаимодействуют с упорами 25 на серьгах 22.На верхней части рамы 1 жестко закреплены регулируемые ограничители 26 и 27,которые совместно со штангой 18 регулируемой длины служат для того, чтобы обеспечить горизонтальное положение опорных вил 2 как загруженного, так и незагруженного пакетодержателя,Пакетодержатель кирпича работает следующим образом. В исходном положении незагруженный пакетодержатель навешивают на крюк крана при помощи грузозахватной оси 21, находящейся в нижнем положении.При подъеме пакетодержателя кран располагаат таким образом, чтобы крюк был ближе к задней стенке пакетодержателя, груэозахватная ось 21 вместе с рычагами 20 поворачивается до упора 25 по часовой стрелке и поворачивает по часовой стрелке серьги 22 до ограничителя 26, палец 24 скользит по пазу П-образной кулисы, при этом рессоры 7 с прижимом 12 спрятаны под вилы, обеспечивая между ними максимальное расстояние, В таком положении опорные вилы 2 вводятся в каналы пакета, образованные "ножками" пакета 3. Для приведения в рабочее состояние кран опускают, затем направляют вперед, при этом грузозахватная ось 21 проходит нижнее положение и, продолжая вращение против часовой стрелки, поворачивает при подъеме загруженного устройства серьги 22. Под действием веса пакета серьги 22 перемещаются против часовой стрелки до ограничителя 27, воздействуя через кулису 23,связанную пальцами 24 с шарнирно-рычажным механизмом. на фиксаторы 5, выгибаютрессору 7; рабочие накладки 9 перемещаются к кирпичу "ножки", прижимы 12 упираются в кирпич, при этом изгибающиесяпружины 11 обеспечивают надежный контакт прижимов 12 с кирпичом, в результатечего "ножка" пакета 3 надежно зажимается.В поднятом за груэозахватную ось 21положении устройство с пакетом кирпича наопорных вилах 2 с зажатой между ними"ножкой" пакета 3 транспортируется груэоподъемным устройством к месту назначения, где опускается на площадку весь пакетвместе с "ножкой".Кран опускают, затем перемещают всторону задней стенки пакетодержателя,при этом груэозахватная ось 21, вращаясьпо часовой стрелке, проходит нижнее положение. Пэкетодержатель приподнимают,серьги поворачиваются до упора, а прижимы спрятаны под вилы, и выводят из пакета.Далее цикл повторяется,Использование пакетодержателя кирпича обеспечивает надежность в работе, атакжерасаиряет сферу применения пакетодержателя,1673462 Составитель И.Генераловаактор М,Бандура Техред М.Моргентал Корректор О.Кундри енно-издательский комбинат "Патент", г. Ужгород, ул,Гагарин роиз каз 2890 Тираж 375 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5.
