Номер патента: 1674110

Опубликовано: 30.08.1991

Авторы: Зуев, Миронов, Мистюков, Шумилов

МПК: G06F 7/52

Метки: матричный, умножитель

...1- выходной перенос из-ой группы; ЗОЯ - выходные сигналы шифраторов, кодирующие цифры со знаком,Блок 4 формирования частичных произведений может быть выполнен в виде совокупности схемы формирования кратных-)Мгмножимого и- (М + К - 1)-разрядных строк мультиплексоров н 2 в 1 н или н(2 + 1) в 1", реализующих соответственно функции для произвольного К:Х, = (2 А)1 ХР 2 + 2 к 1 - 1)А- 1 1)+2 к1)2 к1)А)ХМ(2 - 1 +.+(2 А)1 ХР 21 +(2 А) ХМ 2) + И тср д(1 А - 1-й разряд (И + К + 1)-разрядногочисла "1 А";ХМЦ, Х Ф), ХР 1 - кодовые комбинации выходных сигналов Зк-го шифратора схемы кодирования множителя, соответствующие цифрами со знаком н-Г, нф, "+Г,Таким образом, строки блока формирования частичных произведений передают в схему суммирования...

Номер патента: 1317370

Опубликовано: 15.06.1987

Авторы: Мирошник, Мистюков, Рындин, Шкурина

МПК: G01R 27/32

Метки: линейных, многополюсника, параметров

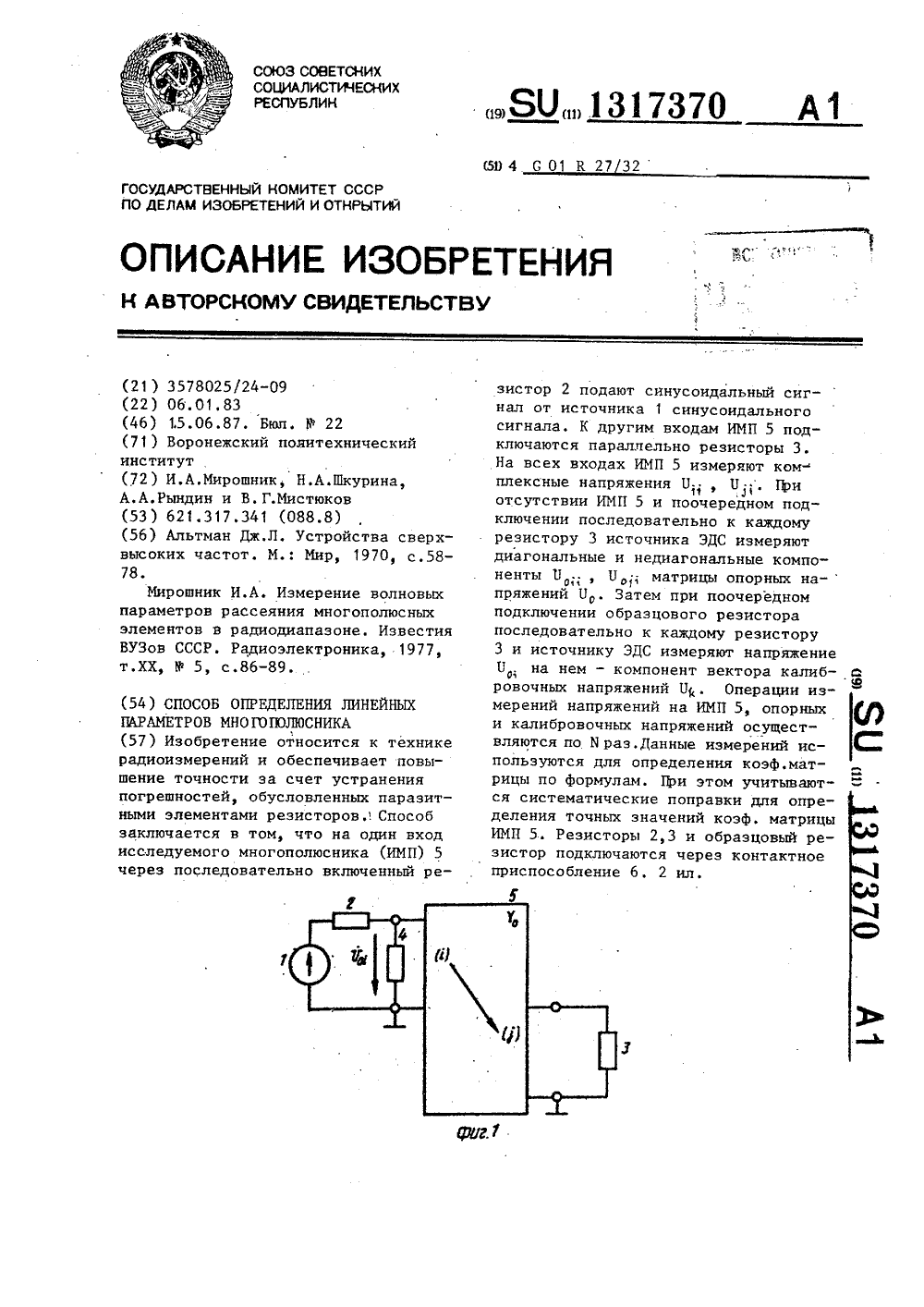

...которых определяют точные значения коэффициентов 15 матрицы исследуемого многополюсникапутем нахождения коэффициентов матрицы: У -П (М) - (М,) "1, 20 где Р - скалярная матрица с диагональным элементом, равным 2;М и Мо - матрицы, диагональные и недиагональные коэффициентыкоторых определяют по фор- мулам45 Мо 1 где д и 50 П,о 1По и По,. Затем собирают устройство в соответствии с фиг. 2, для чего отсоединяют образцовый резистор 4 от -входа и измеряют диагональные и недиагональные компоненты 0 р и О ой матрицы опорных напряжений Б . При каждомоподключении источника 1 к очередному т.-входу контактного приспособления измеряют одну диагональную компоненту вектора 0 и Ннедиагональных его компонент, причем операции повторяют И раз по числу...

Номер патента: 1269232

Опубликовано: 07.11.1986

Автор: Мистюков

МПК: H02P 3/10

Метки: постоянного, электропривод

...выходе второй схемы ИЛИ 13 нормируется сигнал "1", который поступает на первый вход третьей схемы И 1 О, а через третью схему НЕ 16 - па первый вход четвертой схемы И 11 поступает сигнал "Оц.Сигнал "1" с выхода датчика "Движение" 20 поступает на первый вход первой схемы ИЛИ 12, а через элемент 18 задержки - на ее второй вход. С выхода первой схемы ИЛИ 12 сигнал "1" поступает на вторые входы третьей 10 и четвертой 11 схем И. При этом сигнал 1 с выхода третьей схемы11 1И 1 0 откроет ключи 3 и 5 , а сигнал " О " с выхода четвертой схемы И 1 1 запретит открытие ключей 2 и 4 . Электр одвиг а тел ь оказывается подключенным к источнику питания и вращается в прямом направлении .Для остановки электродвигателя с выхода датчика "Движение "...

Номер патента: 659607

Опубликовано: 30.04.1979

Авторы: Касьянов, Ковбасюк, Маковецкий, Малютин, Мистюков, Попова

МПК: C12C 7/165

Метки: аппарат, пищевых, суспензий, фильтрационный

...в стенку аппарата.Каждая пластина 12 крепится к боковой поверхности корпуса 1 штифтами 50, прикрепленными к пластинам 51. Пластина 5 10 15 20 25 30 35 40 45 50 60 65 имеет два продольных отверстия 52 с расширенной частью для удобства быстрого съема их и две ручки 53. Регулятор 14 процесса фильтрации представляет собой емкость 54 с входным 55 и выходным 56 патрубками, связанную с коллектором 13 для вывода фильтрата через трубку 20. Емкость 54 снабжена установленной внутри нее вертикальной перегородкой 57, разделяющей ее на две сообщающиеся между собой полости, и системой шиберных заслонок 58 - 60 для регулирования количества выводимого фильтрата. Выходной патрубок 56 расположен над русельником 23 для стока жидкости в него,Входной...
