Милюков

Номер патента: 1065978

Опубликовано: 07.01.1984

Авторы: Горбачевский, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...Обмотки 13 и 15 статорасоединены последовательно и образуютперную (синусную ) ныходную цепь, аобмотки 14 и 16 также соединены последовательно и образуют вторую (косинусную ) выходную цепь.При определенном взаимном положении осей обмоток ротора относительно осей обмоток статора напряженкена одной из выходных обмоток каждой системы равно нулю. Такое взаимное положение осей обмоток принимается за нулевоеВ предлагаемом многополюсном ВТ совмещены те нулевые положения этих обмоток, при которых взаимное расположение осей системы обмоток ротора и статора на первой паре магнитопронодон ( ротор - статор ) 2 и б относительно взаимного расположения осей системы обмоток ротора и статора на второй паре магнитопроводов ( ротор - статор ) 3 и 7 при...

Номер патента: 1034130

Опубликовано: 07.08.1983

Автор: Милюков

МПК: H02K 24/00

Метки: вращающийся, двухотсчетный, трансформатор

...1 выполнены одинаковыми и несут на себе одинаковые по типу .и расположению . системы обмоток. Пакеты магнитопровода 2 и 5 образуют индуктивно связанную :магнитную систему, которая может использоваться как самостоятельный двухотсчетный Вт 8 фиг, 2 ), а пакеты магнитопроводов 3 и б - второй точно такой же двухотсчетный ВТ 9 (Фиг. 2 ). На каждом магнитопроводе 5 и б ротора размещены две обмотки возбужцения одна обмотка 10, концы которой обозначены В 1 и В 2 " обмотка точного отсчета имеет число пар полюсов Р, другая - обмотка 11 грубого отсчета имеет концы ВЗ и В 4 с однойпарой полюсов. В первом Вт 8 полярност параллельного подключения обмоток 10 и 11 к источнику питания противоположная полярности взаимного подключения к источнику питайия...

Номер патента: 1030827

Опубликовано: 23.07.1983

Автор: Милюков

МПК: G08C 9/04

Метки: задания, углов, эталонных

...схема.Устройство содержит корпус 1 с установленным в нем на подшипниках поворотным валом 2, привода Э поворо 60 та вала, электромеханических шкал 4-6, роторы которых установлены на валу 2, статоры в корпусе 1. В общем случае число электромеханических шкал может быть и больше 1 в описа нии для примера взято три электромеханических шкалы),В верхней части корпуса 1 и вала 2 имеются базы для установки проверяемой машины, например вращающегося трансформатора 7 (фиг, 1) .На, роторе и статоре каждой электромеханической шкалы размещено по одной обмотке 8 типа "зубец-полюс". Числа зубцов ротора н статора одинаовы. За один оборот вала выходное напряжение каждой шкалы обращается в ноль (минимум) число раз, равное числу зубцов магнитопроводов....

Номер патента: 1023373

Опубликовано: 15.06.1983

Авторы: Бурилин, Леонов, Милюков, Орлов

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...преобразователя.55Поставленная цель достигаетсятем, что в преобразователе. угла поворота вала в код, содержащем один датчик грубого отсчета и один датчикточного отсчета, установленные навходном валу, выход одного датчикаточного отсчета подключен к входудругого датчика грубого отсчетавыход которого подключен к приводу,кинематически связанному с общимвалом другого датчика грубого отсчета и другого датчика точногоотсчета, выходы одного датчикагрубого отсчета и другого датчикаочного отсчета подключены к блокупреобразования выходных сигналовдатчиков в код, выходы одного датика точного отсчета подключены кблоку преобразования выходных сигналов датчиков в код.На чертеже представлена структурная схема преобразователя.Преобразователь содержит...

Номер патента: 1012397

Опубликовано: 15.04.1983

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...расчетногои действительного числа проводников,в связи с округлением расчетногочисла,Цель изобретения - повышение точности,. Цель достигается тем, что в многополюсном вращающемся трансформаторе,содержащем подвижный и неподвижныймагнитопроводы, на которых установлены выходные обмотки и обмотка возбуждения, выполненная в виде секций,число витков в которых определяетсявыражением где 1 " номер паза,15 Щ - минимальное число витковсекции;Р - число пар плюсов ВТ- угол расположения 1 -го паза.Параллельно секциям обмотки воэ 20 буждения 4 подключены сопротивления5 (Н, ВВ и т,д.),Физическая основа повышения точности данного ВТ заключается в следующем. При расчете распределения25 чисел проводников в пазах магнитопровода получаются дробные...

Номер патента: 1001343

Опубликовано: 28.02.1983

Авторы: Артистова, Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, многополюсный, трансформатор

...в разложении НС квадратурных35обмоток гармонику (Ч =2), порядок которой меньше порядка основной гармоники (Ч =11)Обмотка возбуждения многополюсногоВТ при цисле зубцов магнитопроводаравном или большем числа полюсов принципиально не имеет низших гармоник,но в свзи с наличием технологических погрешностей изготовления магнитной цепи обмотка возбуждения содержитвесь спектр гармоник НС. Взаимодействие знацительных ло величине низших гармоник выходных обмоток 4 и 5с одноименными технологическими гармониками возбуждения приводит к искажению синусоидальной зависимости выЮходного напряжения ВТ от угла поворота ротора,Подключение резистора 6 параллельно одной из секций обмотки 3 возбуждения изменяет величину тока в этой сек 55ции, что приводит...

Номер патента: 1001116

Опубликовано: 28.02.1983

Авторы: Лизина, Милюков, Тюрев, Шаров

МПК: G06G 7/161

Метки: множительно-делительное

...широтно-импульсного4 О сигнала, фиксируемый формирователем 4импульсов и триггером, который поступаетс синхронизируюшего входа 8 вторыеключи 14 всех времяимпульсных множительно-делительных блоков 11, 1, ,1, замкнуты, а третьи ключи 15 разомкнуты. Поэтому выходные напряжениявсех времяимпульсных множительно-делительных блоков 1 1 1 не изменяются и остаются в первом периодепостоянными., В конце первого периодав момент размыкания вторых ключей 14на интегрирующих конденсаторах 21 в1 -ом врем яимпульсном множительно-делительном блоке формируется напряжение где 0,0;- потенциальные сигналы навходах и выходах время1001импульсных множительноделительных блоков;О 1 - импульсные сигналы навходах 9,О - импульсные сигналы на 5входах 10 м 11=1,о,:...

Номер патента: 980104

Опубликовано: 07.12.1982

Авторы: Лизина, Милюков, Тюрев, Шаров

МПК: G06G 7/16

Метки: постоянного, сигналов, умножитель, четырехквадрантный

...от требуемойточности и независимо от скважности 25 входных сигналов. Это определяется тем,что в предлагаемом умножителе время .переходного процесса может быть достигнуто 2 - 6 периодов ШИМ сигнала припрактически нулевой пульсации выходного Зф напряжения. В известных умножителях величина пульсаций зависит от постоянной времени фильтра, Для достижения пульсации 1% выходного напряжения впрототиге, работающем с точностью 1%,постоянная времени фильтра Тф должна .быть равна 100 периодов ШИМ сигнала, тогда время переходного процесса при скачкообразном входном сигнале равно600 периодов ШИМ сигнала, т, е; 100- 4 е 3000 раз и выше чем в предлагаемом умножителе. При необходимости получить уровень пульсаций 0,1% и точность 0,1%...

Номер патента: 970393

Опубликовано: 30.10.1982

Авторы: Милюков, Тюрев, Шаров

МПК: G06G 7/26

Метки: генератор, функциональный

...генератор содержит 45операционный усилитель 1, нульорган 2, источники положительного иотрицательного опорного напряжения3 и 4, двухпозиционный переключатель 5, масштабный резистор б обратной связи, инвертор 7, три последовательные КС-цепи, состоящие измасштабных резисторов 8 и зарядныхконденсаторов 9. Генератор работает следующим образом.Предположим, что в момент времени о двухпозиционный переключатель 5 замыкается на источник положительного опорного напряжения. Положительный импульс опорного напряжения от источника 3 (фиг.2 а) через двухпоэиционный переключатель 5 и па- раллельно соединенные инвертор 7 и три дифференцирующие КС-цепи 65 поступает на операционный усилитель 1, на выходе которого образуется импульс заданной форьь,...

Номер патента: 961052

Опубликовано: 23.09.1982

Авторы: Леонов, Милюков

МПК: H02K 15/02

Метки: магнитопроводов, машин, пакетов, сборки, электрических

...при перемещении оправки в отверстии корпуса. Конусность. рабочей поверхности оправки устанавливается в зависимости от заданной точности сборки пакетов пластинчатых магнитопроВодов и От полей допусков размеров пластин пакета и находится в пределах 1:100 - 1:4000. Положение оправки относительно корпуса фиксируется стопорящим механизмом 5, который может иметь любую конструкцию. В простейшем виде стопорящий механизм представляет собой винтовую пару (фиг. 1). Ось конической поверхности оправки должна быть перпендикулярна плоскости кольцевой опорной площадки основания.35Устройство для сборки пакетов магнитопроводов электрических машин работает следующим образом.Пластины, предназначенные для сборки каждого магнитопровода, долж ны иметь...

Номер патента: 957384

Опубликовано: 07.09.1982

Авторы: Бакулин, Милюков

МПК: H02M 5/32

Метки: дискретного, задания, углов

...обращается в нуль) вращающихся трансформаторов 1 и 6 смещены друг относительно друга на угол, рав 5 0 4 4жении б переключателя 13, ри этомразворотом статора 2 с корпусом 16достигается нуль на этой обмотке приконтроле по нуль-индикатору 14 итем самым фиксируется (запоминается)существующее положение вала 15.Затем при положении б переключателя 13 разворотом вала 15 до получения минимума на нуль-индикаторе 14(и, следовательно на обмотке 10) будет задано определенное приращениеугла поворота вала 15, Если теперьпереключатель 13 поставить в положение о и поворотом корпуса 16 получить минимум на нуль-индикаторе, тобудет зафиксировано новое угловоеположение вала 15, После дальнейшегопереключения в положение Ь и сведения к минимуму напряжения на...

Номер патента: 956331

Опубликовано: 07.09.1982

Авторы: Милюков, Ящерицин

МПК: B60S 1/08

Метки: фароочистителя, электродвигателем

...диод 13. В цепь подачи питания транзистора 1 О включена кнопка 14, а последовательно с КС- цепью - диод 15.95633 5 1 О 15 20 25 зо 35 40 45 При размыкании контакта 11.1 и кнопки 14 электродвигатель 12 и схема отключаются от батареи, но так как якорь электродвигателя продолжает по инерции некоторое время вращаться, на его выводах действует линейно уменьшающееся во времени напряжение, которое через диод 15 прикладывается к схеме, что может привести к повторным ложным срабатываниям устройства при времени разряда конденсатора 9 меньшем, чем время выбега электродвигателя. 14Для увеличения времени разряда конденсатора 9 и обеспечения надежного отключения двигателя введен резистор 16, который обеспечивает необходимое время разряда...

Номер патента: 955388

Опубликовано: 30.08.1982

Авторы: Горбачевский, Милюков

МПК: H02K 15/06

Метки: машин, обмотки, распределенной, функционально, электрических

...обмотки с числами витков в секциях 0 или 1; на фиг. 4 - согласноесоединение обмоток.Способ изготовления функциональнораспределенной обмотки осуществляютследующим образом.Числа витков Хк в секциях заданной 0 многополюсной обмотки представляютв виде двух слагаемых, Одно слагаемое М , в котором И равно 2 или 3,выбирают таким, чтобы оно отличалосьот числа витков 1 т в той же секциизаданной обмотки не более, чем на 25 единицу. Второе слагаемое В принимают. равным 0 + 1,-1 Таким образом,в заданной обмотке выделяют две части, одну иэ которых наматывают посхеме заданной обмотки в 2 или 3 провода в параллель, но с числом витковсоответственно в 2 или 3 раза меньшим, чем слагаемое И .Вторую часть, представляющую собой одновитковую обмотку, в...

Номер патента: 949137

Опубликовано: 07.08.1982

Авторы: Милюков, Петраков, Порошин

МПК: E04H 1/00

Метки: здание, многоэтажное

...7 с рельсом 8 и направляющей 9, верхние этажи 1 О с экраном 11. Экран 11 выполнен из ажурного металлического каркаса Г-образнойформы и сперт торцом стойки 12 нарельс 8 кольцевой балки 7 и ригелем 1 о13 - на опорый элемент 2 покрытия 3лифтовой шахты 1 и возможностью вращения вокруг здания в режиме слеженияза солнцем, На экране 11 шарнирно установлены коллекторные солнечные панели 14 с возможностью поворота относительно их горизонтальной оси. Панели. 14 кинематически связаны друг сдругом тягами,Иеталлический каркас экрана 11 име в,ет в нижней части ходовые зубчатыеколеса 15, опирающиеся с зацеплениемна кольцевой зубчатый рельс 8, а вверхней части - на роликовую опору(не показано),г 5Ходовые колеса 15 приводятся вовращение с помощью...

Номер патента: 943794

Опубликовано: 15.07.1982

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: информации, представления, угловой

...для представленияугловой информации, содержащее синуса но-носинусный вращающийся трансформатор, обмотка возбуждения которогоподключена к источнику питания, ивторичный преобразователь, введенымасштабные трансформаторы, вь 1 ходные 15 квадратурные обмотки синусно-косинусного вращающегося трансформатора соединены с соответствующими входнымиквадратурными обмотками масштабных 20трансформаторов, выходные обмоткикоторых подключены к соответствующимвходам вторичного преобразователя.На чертеже приведена схема предложенного устройства.Источники информации,принятые. во внимание при экспертизе1 1, Авторское свидетельство СССРу 376857, кл. Н 02. К 2 МОО, 1972.2. Авторское свидетельство СССРУ 119926, кл. 6 010 33/02, 1959(прототип). формула...

Номер патента: 936254

Опубликовано: 15.06.1982

Авторы: Григорьев, Леонов, Милюков

МПК: H02K 24/00

Метки: бесконтактный, вращающийся, трансформатор

...по всем пазам магнитопровода синусоидально с заданным числом пар полюсов. Обмотки статора 5, 6 и 7, 8 выполняются одинаковыми, синусоидально распределенными с числом пар полюсов в. Оси обмоток 5, 6 и 7,8 сдвинуты относительно друг друга на 90 о/в.Обмотки 9, 1 О и 11, 12 произвольно размещены относительно обмоток 5, 6 и 7, 8 и выполняются с числом пар полюсов п. Осиобмоток 9, 10 и 11, 12 сдвинуты относительно друг друга на 90 оОбмотки статора 5, 6 и 7,8 размещаются в половине всех пазов магнитопровода статора через один паз.В остальных пазах размещены обмотки 9, 10 и 11, 12,Устройство работает следующимобразом.При подаче напряжения на одну изобмоток возбуждения, например 5 6 вобмотке 13 ротора наводится ЭДС,пропорциональная синусу...

Номер патента: 930167

Опубликовано: 23.05.1982

Авторы: Лонч, Милюков, Патэро

МПК: G01R 31/06

Метки: микромашин, обмоток, роторов, секций, статоров, электрических

...электрических микромашин, содержащее щуп, выполненный в виде П-образного магнитопровода, обмотку возбуждения, размещенную на П-образном магнитопроводе щупа и включенную параллельно выходу источника питания, нуль-индикатор, измерительную обмотку, о т л и ч а ющ е е с я тем, что, с целью повышения точности контроля, в него введенымасштабный трансформатор и регулируемый резистор, причем делитель напряжения включен между.соответствующими выводами масштабного трансформатора, при этом один из выводов делителя напряжения соединен с первым выводом проверяемой обмотки непосредственно, а средний вывод делителя напряжения соединен со вторым выводомпроверяемой обмотки через нуль"индикатор, первый вывод источника питания соединен с соответствующим...

Номер патента: 904111

Опубликовано: 07.02.1982

Авторы: Горбачевский, Милюков

МПК: H02K 15/02

Метки: магнитопроводов, машин, пермаллоевых, пластин, электрических

...тем, что предварительную термическую обработку заготовки производят при температуре 500 - 700 С. Изготовление магнитопроводов электричео. ких маыин из пермаллоевых пластин производится следующим образом.Сначала проводят заготовительную операцию, заключающуюся в раэреэке листового нли рулонного пермаллоя на заготовки, Затем заготовки подвергают предварительной термической обработке (отжигу) прн температуре 500-700 С в результате которой материал получает температурную усадку и наряду с этим обеспечивается необходимая жесткость пермаллоя для последующей штамповки. После предварительной термической обработки проводят операцию штамповки, в результате которой получают пластины требуемой конфигурации с заданными геометрическими...

Номер патента: 901662

Опубликовано: 30.01.1982

Авторы: Милюков, Петраков, Порошин

МПК: F15B 1/04

Метки: аккумулятор, грузовой, давления

...соединен с рабочим гидроцилиндром Э 13. Подача давления в корпус 1 гидро- цилиндра может осуществляться от гидронасоса 14 через обратный клапан 15,Устройство работает следующим образом. 10В начале цикла работы поршень 2 находится в крайнем верхнем положе" нии (фиг. 1), груз 6 на рычаге 3 воздействует на корпус 1 гидроцилиндра и поршень 2 посредством звеньев Э 7 и 8 шарнирных параллелограммов 5 и 6, создавая в корпусе 1 гидроцилиндра заданное давление.По мере утечки рабочей жидкости поршень 2 опускается, а корпус 1 30 гидроцилиндра поднимается, так как шарнирные параллелограммы 5 и 6 кинематически связаны между собой и обеспечивают соосное плоскопараллельное встречное движение звеньев 7 и 8. ЗЭ Это происходит потому, что при повороте...

Номер патента: 894347

Опубликовано: 30.12.1981

Авторы: Григорьев, Леонов, Милюков

МПК: G01B 7/30

Метки: бесконтактный, датчик, двухканальный, перемещений, угловых

...в выходных обмотках 16 и17 статора наводятся напряжения)пропорциональные п (и + щ)а исоя (и + щ) Ы, представляющие собой 50сигналы точного отсчета.Подключение роторных обмоток 11и 13, к обмотке 9 в противоположнойполярности соответствует уменьшениючисла пар полюсов и - (и + 1) = л 155благодаря чему в выходных обмотках14 и 15 статора наводятся напряжения, пропорциональные па(. и сопредставляющие собой сигналы грубого отсчета (одна пара полюсов),Датчик работает следующим обра- ф 0зом. При подаче напряжения питания.на одну из обмоток возбуждения,например 6, на роторных обмотках 8 и 65 9 будут наведены напряжения, пропорциональные соответственно ьпс и сов с(л где п- угол поворота ротора, отсчитываемый от положения ротора, при...

Номер патента: 886027

Опубликовано: 30.11.1981

Авторы: Васильев, Леонов, Милюков, Январев

МПК: G08C 9/04

Метки: «угол-код»

...с обмоткой 2 возбуждения и двумя выходными квадратурными обмотками - синусной 3 и косинусной 4, которые подключены соответственно к обмоткам возбуждения 5 и б масштабных вращающихся трансФорматоров ( МВТ) 7 и 8. Выходные обмотки 9, 10, 11 МВТ 8 и выходные обмотки 12, 13, 14 МВТ 7 соединены с соответствующими входами вторичных преобразователей 15, 16 и 17.Преобразователь угол-код работает следующим образом.35При подключении обмотки 2 возбуждения первичного преобразователя 1 к источнику переменного тока (не показан), на выходной обмотке 3 индуктируется напряжение, пропорциональное синусу, а на квадратурной обмотке 4 - косинусу угла поворота ротора. Эти напряжения подаются соответственно на обмотки 5 и б масштабных вращающихся...

Номер патента: 879271

Опубликовано: 07.11.1981

Авторы: Бурилин, Леонов, Милюков, Орлов

МПК: G01B 7/00, H02K 24/00

Метки: перемещение-фаза, преобразования

...) 7 и фазосдвигающий контур 8. На обмотку 9 возбуждения ВТ подается напряжение от однофазного источника переменного тока. Квадратурная обмотка 10 служит для выполнения первичного симметрирования.Выходная обмотка 11 ВТ соединена с реактивным сопротивлением 12, а обмотка 13 - с активным сопротивлением 14. Выходные клеммы устройства подключены к точке соединения квадратурных обмоток 11 и 13 и к точке соединения сопротивлений 12 и 14. Обмотка 11 (синусная 1 вращающегося трансформатора 7 выполнена с числом витков Ч 1 равным числу витков Ч обмотки 13 (косинусной) увеличенному на коэффициент повышения масштаба преобразования угла в фазу (И).Способ осуществляется с помощью устройства по фиг. 1 следующим образом.При подведении напряжения...

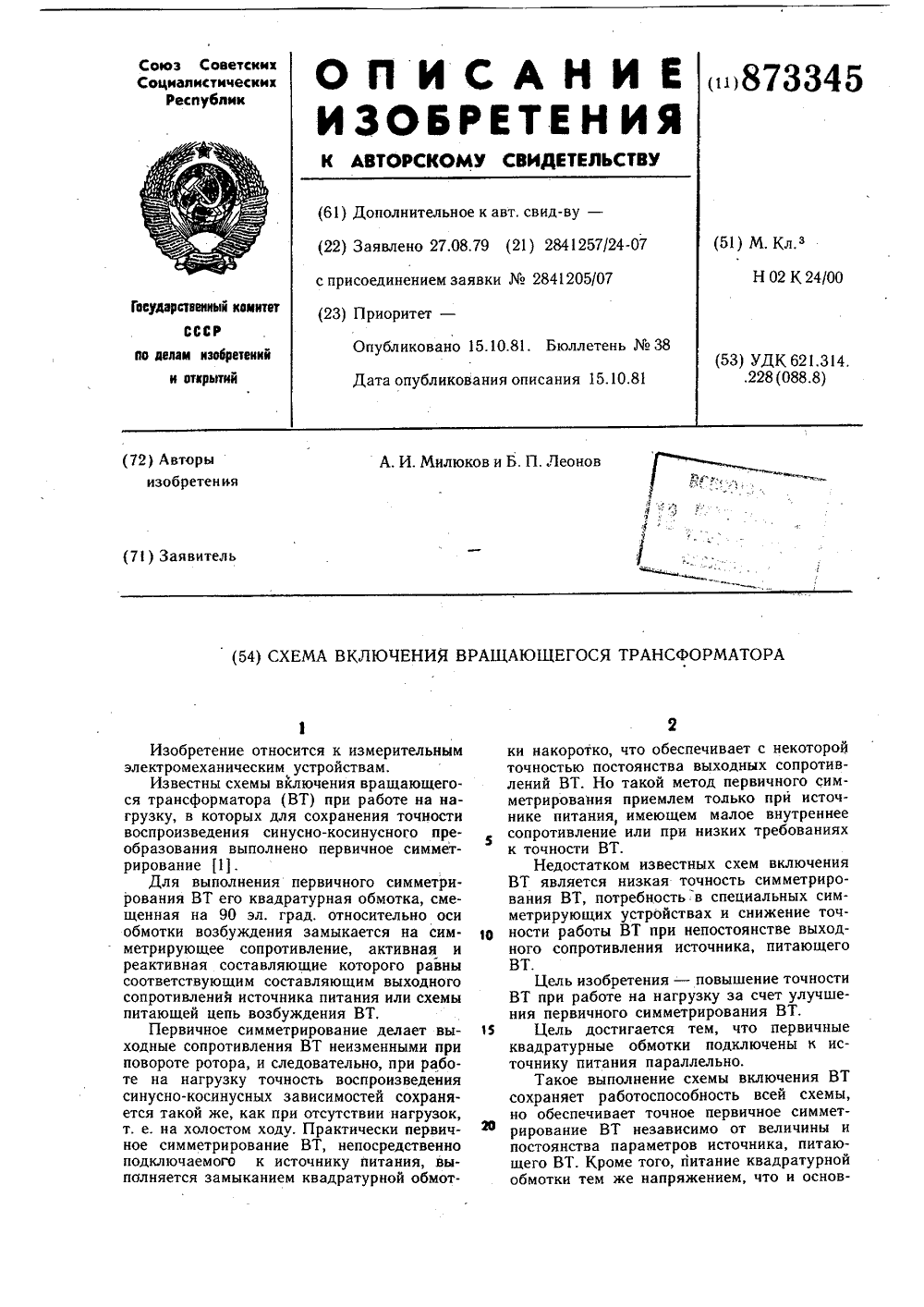

Номер патента: 873345

Опубликовано: 15.10.1981

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: включения, вращающегося, схема, трансформатора

...всей схемы, ечивает точное первичное симмете ВТ независимо от величины и тва параметров источника, питаю- Кроме того, питание квадратурной тем же напряжением, что и основ873345 Формула изобретения При подаче напряжения питания на обмотку ВгВ от источника 1, так как ось этой обмотки сдвинута на 90 эл. град. относительно обмотки ВВ г, на обмотках ССг и ККг, при этом же отсчете угласоот.ветственно наводятся напряжения пропорциональныеяп (. + 90) и сов(, + 90) .Таким образом, на обмотке С 1 Сг наведено суммарное напряжение пропорциональноез 1 и+ яп 1+ 90) = 92 яп (4- + 45),а на обмотке ККгсоз + сов(о + 90) = Юсов(,Б + 45). Следовательно, выходные напряженияВТ пропорциональны синусу и косинусу углаповорота ротора со смещением начала...

Номер патента: 863300

Опубликовано: 15.09.1981

Авторы: Бабин, Милюков, Садовский

МПК: B23P 19/06

Метки: автоматической, резьбовых, сборки, соединений

...резьбовых соединений, содержащее шпиндель, кинематически связанныйс патроном, муфту предельного крутя-щего момента, полумуфты которой связаны со шпинделем и с патроном, ирасположенный по оси шпинделя подпружиненный ступенчатый толкатель, о тл и ч а ю щ е е с я тем, что, сцелью расширения технологических возможностей, повышения производительности и надежност, в шпинделе и впатроне выполнены осевые отверстия,ступенчатый стержень расположен вэтих отверстиях, подпружинен в сторону патрона и установлен с возможностью взаимодействия с торцом последнего, а полумуфта шпинделя смонтирована с возможностью осевого перемещения.40 патрона 8. Толкатель 14 имеет выступ16 для упора в торец патрона 6, нижний конец толкателя 14 проходитчерез осевое...

Номер патента: 859739

Опубликовано: 30.08.1981

Автор: Милюков

МПК: F16K 31/02

Метки: клапан, электротепловой

...2 прижат к седлу.то Клапан работает следующим образом.При подаче питания на термопривод 6он удлиняется и своим штоком отжимает пилотный клапан 5 от седла. Рабочая среда через отверстия 8 в штоке, открытый пилотный клапан, зазор между термоприводом и 1 кожухом 7, отверстия 9 в штоке поступаетв полость под поршнем 4. Через калиброванное отверстие 10 в поршне часть рабочей среды дросселируется в полость над поршнем и через отверстие в корпусе клапана сбрасывается в окружающую среду. Под действием возникшего на поршне перепада давлений и за счет разности эффективных площадей поршня и запорного органа 2, преодо859739 СоставителТехред А. БоТираж 1006 авс аяКорректор ВПодлисноеССР Редактор Т. МермелЗаказ 7415(58 тайн тяг ВНИИП по 113035, М...

Номер патента: 855882

Опубликовано: 15.08.1981

Авторы: Леонов, Милюков

МПК: H02K 24/00

Метки: вращающийся, трансформатор

...обмо- .35 ток 1 и 2 на 90 эл.град. На магнитацроводе ротора раамещены дне квад - р".:турные ныхаднь 1 е ОбмОтки 7 и 8, выводы которых обозначены соответственно С С синусная обмотка) и К К(косинусная обмотка).Устройство работает следующим образомна обмотку В, В;:,ения переменнога тока ток секции аб 45мотки 3 наводит магнитный поток, который создает н выходной обмоткеС,.С з напряжение, пропорциональноез 1 пд, а н выходной обмотке К К напряжение, пропорциональное созй,где сс - угол поворота ротора н электрических градусах, отсчитываемый атположения, при котором взаимная индукция обмоток С,1 Си секции обмотки 3 ранна нулю. Одновременно токсекции обмотки 4 создает н обмоткеф г 55С,С напряжение, пропорциональноез 1 п 1+90 ), а н обмотке К К...

Номер патента: 853377

Опубликовано: 07.08.1981

Авторы: Григорьев, Леонов, Милюков

МПК: G01B 7/30

Метки: датчик, двухканальный, угловыхперемещений

...на симметрирующую нагрузку, Прибольшом числе пар полюсов и возбуждающего ВТ надобность в обмотке 4отпадает из-за малой эффективности 15ее симметрирующего воздействия, Приповороте вала 10, а следовательно,и роторов 7, 8 и 9 трех ВТ. на некоторый угол о в квадГатурных обомотках1-2 первого ВТ в канале грубого от- Щсчета генерируются напряжения, пропорциональные ь 1 пФ и соьо, а вквадратурных обмотках 5-6 третьегоВТ в канале точного отсчета генерируются напРяжения, пропорциональныев 1 п 2 пФ и сов 2 по . Численное значение п выбирается из требуемой полюс-.ности (точности) точного отсчета,Погрешность д искажения синуснокосинусной зависимости выходного сигнала ВТ от угла 06 поворота роторав рассматриваемом датчике определяется...

Номер патента: 851666

Опубликовано: 30.07.1981

Авторы: Горбачевский, Милюков

МПК: H02K 15/08

Метки: маг-нитопровода, обмотки, пазы, укладки, электрической

...секциях.Затем укладывают вторую частьобмотки с числами витков в секциях,дополняющими секции первой части дозаданной обмотки. Однако вторую частьобмотки укладывают в противоположном направлении по отношению кнаправлению укладки первой частиобмотки, Это значит, что те секциипервой части обмотки, которые наматываются вокруг некоторого зубца 40или зубцов магнитопровода по часовойстрелке, во второй составляющей обмотки наматывают против часовой стрелкиПосле поочередной намотки первой 44;и второй составляющих обмоток ихсоединяют последовательно так, чтобывитки обеих составляющих сложились,образовав заданную обмотку, при этомконец второй части обмотки соединя- уют с концом первой части обмотки.Допустим требуется намотать обмотку, состоящую...

Номер патента: 836724

Опубликовано: 07.06.1981

Авторы: Горбачевский, Милюков

МПК: H02K 1/06

Метки: магнитопровод, электрической

...двумя смежными выступами. При сборке пакета магнитопровода угловая фиксация пластин относительно центра О осуществляется по технологическим выступам или пазам.Для осуществления точного скоса паза на целое число а пазовых делений при полной веерной раскладке пластин в пакете каждая последующая пластина в пакете смещена относительно предыдущей на число и технологических выступов, которое определено из соотношения; Е - дробная часть ( в )=а методом последовательных подстановок значений 1 6 и ( Е -1.При смещении каждой последующей пластины относительно предыдущей на число и технологических выступов и выполнении условия равенства числа пластин щ в пакете числу технологических выступов (а=У )магнитопровод будет выполнен с равномерным...

Номер патента: 824125

Опубликовано: 23.04.1981

Автор: Милюков

МПК: G05B 11/01

Метки: дляэлектрических, регулирующее, цепей

...питания, не входящий в состав устройства.Устройство работает следующим образом, С испытуемого источника 12 питания на вход регулирующего устройства подается напряжение. Напряжение поступает на вход стабилизатора 5 тока, с выхода которого стабилизированный ток потечет через источник 4 опорного напряжения и создаст опорное напряжение. Одновременно ток основной цепи, протекая через регулирующий орган 1, выполненный на транзисторах, и датчик 2 тока, создает на них падение напряжения. Разностный сигнал, образованный разностью падений напряжений на датчике 2 тока и источнике 4 опорного напряжения, поступает на вход усилителя (на чертеже не показан) блока 3 управления. Усиленный сигнал подается на вход регулирующего органа 1, который изменяет...
