Марчуков

Номер патента: 804464

Опубликовано: 15.02.1981

Авторы: Богданов, Красовский, Марчуков, Христофоров

МПК: B29B 1/06

Метки: заливочное

...сопло 4,соединенное резьбой с корпусом 3 устройства, Между соплом 4 и корпусом 3установлена кольцеобразная герметиэирующая прокладка 5. В корпусе 3 заливочного устройства смонтирован комплект гильз б, наружная поверхностькоторых выполнена в виде конуса иплотно сопряжена с внутренней конической поверхностью корпуса 3, Внутригильз 6 установленынеподвижные смесительные элементы 7, Устройство снабжено запорными клапанами, выполненными в виде поршней 8 и штоков 9 с конической рабочей поверхностью дляперекрытия впускных отверстий длякомпонентов комплекта гильз б. Поршни8 со шгоками 9 подпружинены посредством пружин 10, В корпусе 3 устройствавыполнен канал 11 для сообщения поршневых полостей л запорных клапанов с 40источником сжатого...

Номер патента: 801250

Опубликовано: 30.01.1981

Авторы: Балашов, Брагин, Дума, Левин, Марчуков

МПК: H03K 17/60

Метки: аналоговыхсигналов, коммутатор, многоканальный

...отрицательный выход 8 которого соединен с выходами оптронов 18 ключей. 12,12первой линии и ключа 14, а первый положительный выход 10 - с резисторами 19 и подложками МДП-транзисторон 20 ключей 12, 12 первой линии и ключа 14, Истоки МДП- транзисторов 20 ключей 13 ,13 второй линии и ключа 15 соединены между собой и с второй общей шиной 7 плавающего источника 4 питания, нторой отрицательный выход 9 которого соединен с выходами оптронон 18 ключей 13 13второй линии и ключа 15, а второй положительный выход 11 с резисторами 19 и подложкамиМДП-транзисторов 20 ключей 13,13 второй линии и ключа 15,Входы опронон 18 ключей 12112,13 14 и 15 через устройство 21 сопряжения соединены с (УУ 1. Предлагаемое устройство содержит также генератор 22...

Номер патента: 711511

Опубликовано: 25.01.1980

Авторы: Березин, Гросс, Кротов, Марчуков, Матвеенко, Смирнов

МПК: G01R 33/16

Метки: восприимчивости, магнитной

...образцак полюсным наконечникам электроматънита и позволяет произвбдить измерение 40магнитной восприимчивости в широкомдиапазоне веществ, от слабых парама- нетиков до сильных ферромагнетиков,Выполнение емкостного датчика перемещения из неподвижных обкладок,установленных на основании магнитных 45весов и подвижных обкладок, которыевместе с коромыслом образуют короткозамкнутую цепь, позволило исключитьподводку токопроводяших проводов кподвижной части магнитных весов и 1 Я2 подвижным обкладкам емкостного датчика,что повысило чувствительность и точностьизмерения.Установка неподвижных обкладок ем 5 3 71Устройство содержит магнитные весыс коромыслом 1, установленным на кернах 2 в агатовых подпятниках 3 на опоре 4 основания 5, конусную втулку...

Номер патента: 709828

Опубликовано: 15.01.1980

Авторы: Зеленов, Марчуков, Рогожин, Смородин

МПК: F02K 3/10

Метки: воспламенитель, камеры, форсажной

...разрез.Воспламенитель форсажной камеры сгорания содержит корпус 1 и разме-. щенную в нем с образованием кольцевого канала 2 жаровую трубу 3. На торцовой стенке 4 жаровой трубы 3 установлен завихритель 5, подключенный трубопроводом 6 с топливной форсункой 7 к источнику воздуха, Для повышения надежности воспламенения топливо-воздушной смеси на входе в жаровую трубу 3 установлена запальная свеча 8, а канал 2 снабжен поперечной перегородкой 9 и сообщен с источником воздуха дополнительным трубопроводом 10 с расположенной в нем дроссельной заслонкой 11.При работе воспламенителя сжатый воздух поступает в трубопровод 6. Часть воздуха проходит мимо форсунки 7 и через торцовуюв ется в завихритель н709828 Формула изобретения ТОПЛИВО нова....

Номер патента: 626316

Опубликовано: 30.09.1978

Авторы: Гановский, Кондратьев, Марчуков, Меркулов, Першин, Сушков

МПК: F23N 5/20

Метки: горения, процессом

...с трубопроводом 4 подачи горючего и через сирену 5 с магистралью 6 подачи окислителя. Сирена 5 связана валом 7 с турбиной 8, к которой по газопроводу 9 подводится газ. Газовая турбина 8 снабжена датчиком 10 скорости вращения.Реализуется способ следующим образом, 11 ри возникновении в камере 1 сгорания колебаний на выходе датчиков 2 появляется сигнал, пропорциональный амплитуде колебаний собственной частоты. Частоту акустических колебаний, генерируемых излучателем, устанавливают в 2,3 - 2,6 раза больше частоты собственных колебаний путем изменения расхода газа по сигналу от датчика 10 скорости вращения турбины. Амплитуда акустических колебаний не должна превышать 100 о амплитуды собственных колебаний. Г 1 ри указанных значениях...

Номер патента: 607981

Опубликовано: 25.05.1978

Авторы: Боголюбов, Воротняк, Зайвенко, Марчуков, Милованов, Томашевский

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...выработанного пространства во встречном направлении.На,: фиг. 1скат 3 яо породе, который соединяют ортами4 с конвейерными штрекамн 5, пройденнымипо пласту у почвы последнего. Подэтаж,ныештреки 6 проводят через 6-8 м и у грани-.цы блока соединяют ходовой печью. Вентиляцию при проведении подэтажных штреков осуществляют через скважины 7 за счет обшешахтной депрессии, Очистные работы начинают после проведении не менее трех подэтажных штреков и одного конвейерного штрека. Забой располагают под углом 70-75 о к линии простирания пласта. У почвы пласта в каждом из отрабатываемых подэтажей вынимают опережающую щель 8 путем взрывания шпуров, пробуренных в почву подэтаж ных штреков с наклоном в сторону выработанного пространства. Оставшуюся...

Номер патента: 600633

Опубликовано: 30.03.1978

Авторы: Вишенчук, Каганов, Конопкин, Марчуков

МПК: H01H 51/28

Метки: реле

...корпуса 1 крепится к теплоизолирующему экрану при помощи винтов 12, изолированных от латунной пластины 9 при помощи электроизоляциопных шайб 13. Соединение двух частей теплопроводящего корпуса между собой осуществляется при помощи винта 14, выполненного из меди. При этом обеспечивается механическая фиксация теплопроводящих втулок 7 внутри тсплопроводягцего корпуса.Для улучшения теплопередачи внешняя сторона теплопроводящих втулок 7, соприкасающаяся с тсплопроводящим корпусом, покрывается перед сборкой теплопроводной пастой 15, например, типа КПТ, фиксация потококонцентрирующих втулок 3 осуществляется за счет прижима основания этих втулок к поверхности пластмассы 10 нижней частью корпуса 1, Обмотка управления 1 б намотана па каркас 17,...

Номер патента: 579155

Опубликовано: 05.11.1977

Авторы: Богданов, Быстров, Красовский, Марчуков, Михайлов

МПК: B29B 1/10

Метки: лимерных, материалов4, переработки, по2, ротор, смесителя

...и соединен соисредствами для подачи давления в гидроцилиндры.На фиг. 1 изображен предлагаемый ротор,общий вид; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг, 1.Ротор содержит смонтированные на приводном валу 1 сменные профильные секции 2, выполненные с чередованием неподвижных и подвижных секций. Подвижные секции снабжены закрепленными на них упорами 3 и 4. В не подвижных секциях выполнены кольцевые про точки 5 со смонтированными в них гидроцилин . драми 6 и 7. В гидроцилиндрах 6 и 7 установлены поршни 8 и 9 одностороннего действия с плотнениями 10 кольцевого типа. Снаружи идроцилиидры закрыты заглушками 1.Приводной ввл 1 выполнен полым и соединен со средствами для подачи давления в гидроцилиндры 6 и...

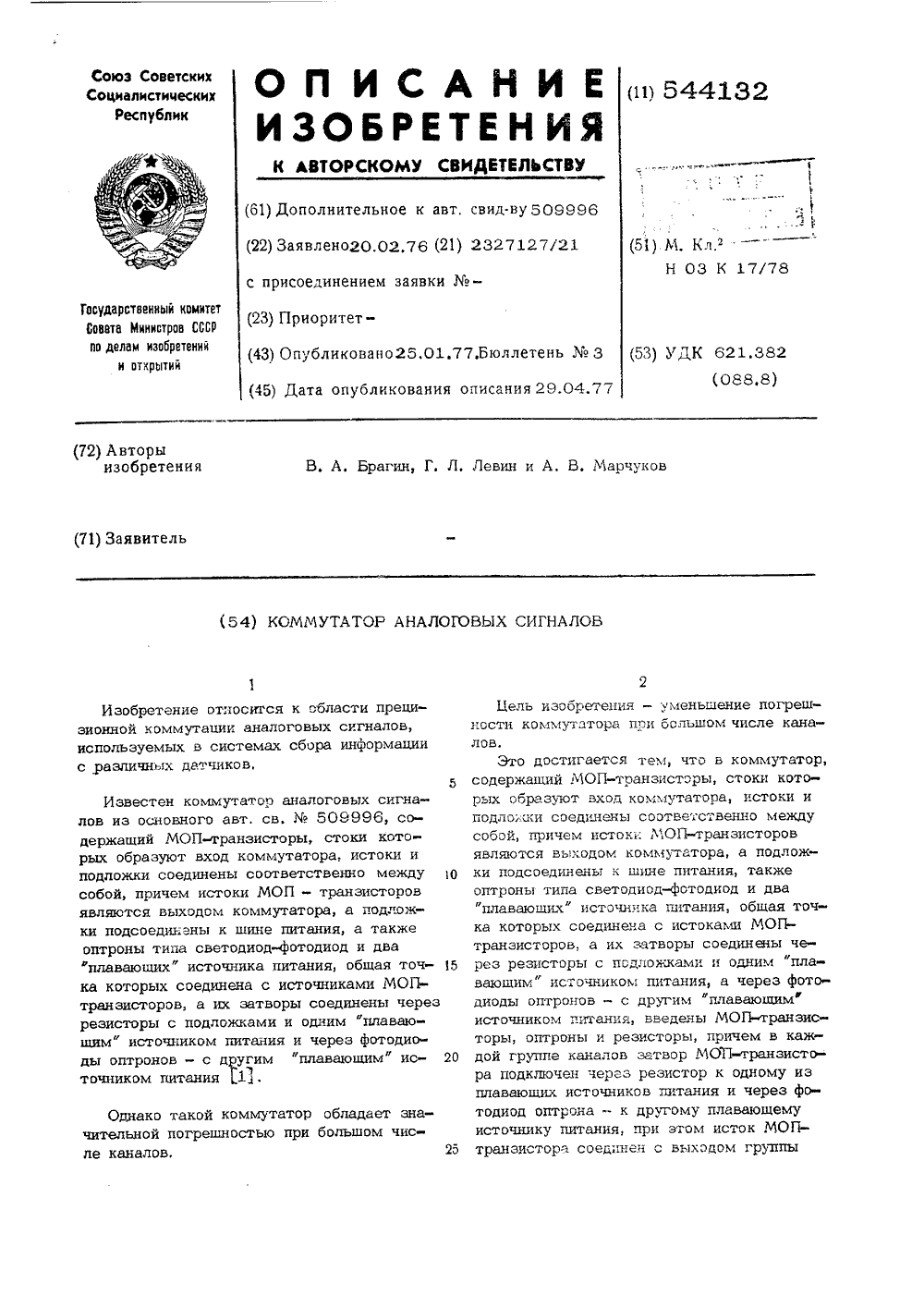

Номер патента: 544132

Опубликовано: 25.01.1977

Авторы: Брагин, Левин, Марчуков

МПК: H03K 17/78

Метки: аналоговых, коммутатор, сигналов

...всех МОП-транзисторовобъединены и соединены с выходной шиной.На чертеже представлена схема предложенного устройства,Схема содержит групповые оптроны1 -1 и оптрэны первой ступени 2 - .2фэтэдиоды которых подключены соэтветственно к затворам групповых МОП-гран-,зистэрэв З -Зщ и МОП-транзисторов4 -4 первой ступени, Затворы МОП транзисторов З -3, и й -4 п через резисторы 5 сэединены с подлэжками и первым"плавающим" источником питания 6, СтокиМОП-транзистэров 4 -4первой ступениобразуют входы кэммутаторов 7 -7, астоки групповых МОП-транзистэров З -3,выхэд 8. Кроме того, фотодиоды оптрэнов1 -1, и 2 -2, соединены сэ вторым"плавающим" источником питания 9,Работу устрэйства рассматривают в случае использования Р - канальных полевыхМОП-транзисторов...

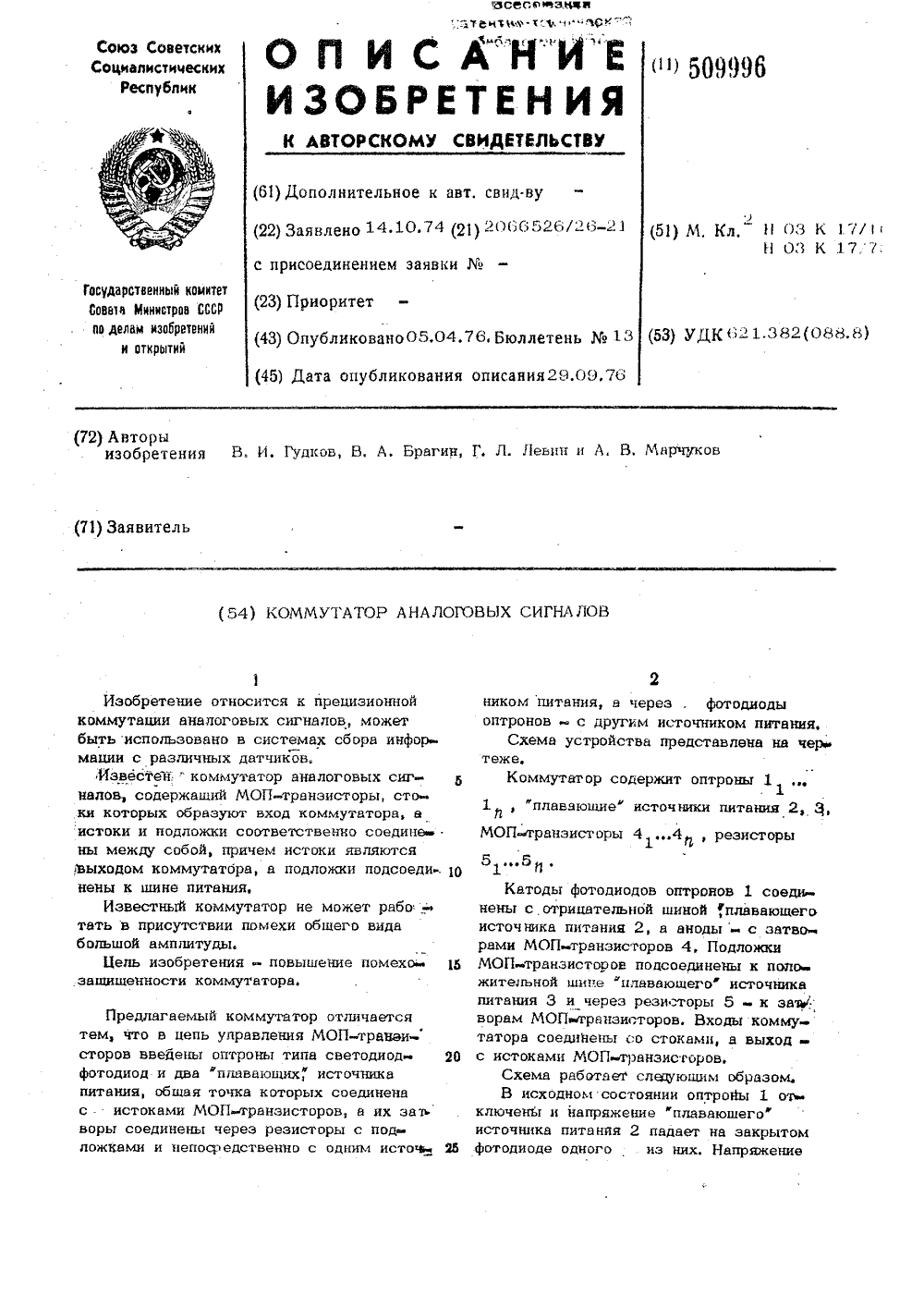

Номер патента: 509996

Опубликовано: 05.04.1976

Авторы: Брагин, Гудков, Левин, Марчуков

МПК: H03K 17/16

Метки: аналоговых, коммутатор, сигналов

...может бытьиспользовано в системах сбора инфор мации с различных датчиков.ИавестеН коммутатор аналоговых сигналов содержаший МОП-транзисторы, стоки которых образуют вход коммутатора а истоки и подложки соответственно соедине ны между собой причем истоки являются выходом коммутатора, а подложки подсоеди-. 1 О нены к шине питания,Известный коммутатор не может работать в присутствии помехи общего вида большой амплитуды.Цель изобретения - и тшение и.транзисторов а их зать оры соединены через резисторы с подожками и непосредственно с одним истом Изатвор-исток МОП-транзисторов равнонапряжению положительного фплавающего"источника питания 3, При этом МОПтранзисторы закрыты, и аналоговый сигнал, подаваемый на входы коммутатора,на его выход не...

Номер патента: 489222

Опубликовано: 25.10.1975

Авторы: Брагин, Марчуков

МПК: H03K 17/02

Метки: коммутатор, самоконтролем

...8 и размыкаю.ций контакт ключа 9 подключена вторичнаяобмотка 10 трансформатора 11.Ключ 8 может бьггь испопьэован квкгрупповой, если испопьэуется двухступенчатач система коммутаци 1 л, В этом спучаеизмеряемый сигнап снимается с выхода12. Второй конец вторичной обмотки 1 Оподключен к общей шине 6 экранов 4.Первичная обмотка 13 трансформатора11 подключена к генератору колебанийвысокой частоты 14 выбранному так,чтобы емкость эквивалентного конденсагора 5, пересчитанная к первичной обмотке 13, зызывапа бы уменьшение амплитуды его сигнала.Вторая вторичная обмотка 15 подкпючена к индикатору 16 величины переменного тока. Вторичная обмотка 1 О череззамыкающий контакт 9-1 ключа 9 нагружена на зтвпонный конденсатор 17, емкость которого выбирается...

Номер патента: 451064

Опубликовано: 25.11.1974

Авторы: Карманцев, Маркин, Марчуков, Старовойтов

МПК: G05B 23/02

Метки: иерархического, параметров, технологических

...устройства основана на принципеотклонений. Сигналом сброс блоки управ ления и блоки контроля устройства через вход9 устанавливают в псходное положение.На выходах 10 блоков управления импульсы отсутствуют, а на входе 7, соответственно, первых блоков контроля 2 всех трех уровней 25 имеется управляющее напряжение, поэтомусоответствующий первый датчик 4 окажется подключенным коммутатором 3, к индика,- тору 6, После отключения сигнала сброс, т. е. подачи сигнала пуск, первый импульс 30 с генератора импульсов 5 поступает на оба(п 7 си) оставитель Г. Лебедев Редактор Е. Гончар Корректор Л, Брахнина Заказ 1066/11ЦНИИПИ Изд.495сударствепного комитета по дедам изобретений иМосква, Ж, Раушская Тирая 760Совета Министровозкрытиинаб., д. 4/5...

Номер патента: 281854

Опубликовано: 01.01.1970

Авторы: Марчуков, Островский, Сергеев

МПК: G11B 15/38

Метки: записи, кратковременных, магнитной, процессов, транспортирующее

...от номинальной скорости мяптитоцосителя тт длительности регистрируемого процесса.Над призмами неподвижно закреплен блок 1 У магнитных головок и лентоприкихтя. черезбоковой паз которого пропущена магнитнаялента, прижатая к магнитным головкам.Внутри цилиндров 3 и б расположен поршень 12 со штоком 13, на котором укрепленпалец 14, упирающийся в буртик подвижнойрамки. Кроме того, на штоке имеется паз длясцепления в исходном положении с шепталомэлектропуска 15, закрепленного сбоку замкового цилиндра б. На торце аккумулятораустановлен тройник 1 б с манометром 17, перепускным клапаном 18 и входным вентилем 19.На другом конце основания установлен узелтормозного устройства, состоящий из двух автономных тормозов: тормоза штока 20 и тормоза...

Номер патента: 205536

Опубликовано: 01.01.1967

Авторы: Алешин, Житников, Иванов, Корнеев, Марчуков, Самсонов, Скугарев

МПК: B21K 3/04

Метки: 205536

...методом электрохимической (или другим электрическим методом) 10 или механической обработкой создаются цилиндрические или конические (в зависимости от конструкции лопатки) полости, а также об.рабатываются необходимые технологические базы. Из фиг. 1 видно, что промежуточная 15 заготовка, как и лопатка, имеет три характерные части - замковую, перовую и полку в конце пера. С обоих концов заготовки предусматриваются технологические базы, обеспечивающие правильную укладку ее в штамп 20 для окончательной штамповки. С торцов технологических баз выполняются цилиндрические проточки для пробок (заглушек).Полость промежуточной заготовки заполняется наполнителем, конструктивно выполнен ным в виде трубчатой детали из специальноймалолегироваппой...

Номер патента: 92596

Опубликовано: 01.01.1951

Авторы: Марчуков, Пытьев

МПК: G01B 3/14

Метки: крепления, поверхностей, проверки, стержней, шаблонов

...разрез устройства.Заостренные стержни 1 ,стрОЙства, устаиаВливаем 1.1 е Г 1 О эта:1 Ониой поверхности 2, закрепляются и Одной или дв,х ОЯЗЯх. лаждая рама состоит из двух неподвижных пластин 3, соединенных мсжд 1, собою скобами 4 и заклепками 5, Между пластинами 3 вставлена подвижная и;Ястииа 6, полотке 1151 е которой Относитслио пластин 3 может измР- няться болтами 7. В пластинах 3 и пластш 1 е 6 имеются несколько рядов скВозных ОтВсрстиЙ по 1 ислъ стержнсй, В 1 ГР 1 З 1 Т 11 ЯЛЬГО 11 ио;ГоженГГН 1 ентры отверстий пластин 3 и пластины 6 совпадают. После установки стержней в отверстия, стержни закрепл 51 ются В раме болтами 71 с:5 е - и 1 яюьцим 51 пл 11 стиь 6 Относительно пластин 3,Пред мет изобретен 1, Устройверхностей, вя на...
