Марчук

Номер патента: 705193

Опубликовано: 25.12.1979

Авторы: Марчук, Ратников

МПК: F21V 21/00

Метки: осветителя, сцены, установки

...в полу 8 сцены.На противоположной стороне рамына шарнире 9 установлена крышка 10люка. По всему периметру рамы 7 люказакреплен амортизатор 11Шарнир6 крепится к раме 7 и основанию 4через амортизатор 12.Для того, чтобы не загораживатьсцену со стороны зрительного зала,крышка 10 люка выполнена складывающейся, т.е. из двух частей, соединенных между собой шарниром 13, который Фиксируется замком 14. На внутрен"ней поверхности крышки 10 закрепленкронштейн 15, а на основании 4кронштейн 16. Кронштейны соединенымежду собой поворотным рычагом 17с помощью пальцев 18 и 19, В раскрыЯ-А 7 ставитель Л,.ЯкутихреН М . Келемеы Редактор А.Бер ектор Н.Задерновс Заказ 8002/39 Тираж 628 НИИ 1 И Государственного ком по делам изобретений и о 35, Москва, Ж,...

Номер патента: 702363

Опубликовано: 05.12.1979

Авторы: Марчук, Прокопенко, Редько

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...а ющ и й с я тем, что, с пелью уменьшения времени переходного процесса, в не-5,го введены дополнительный транзистор,согласующий усилитель тока, согласующий двухполюсник и резистор, причембаза дополнительного транзистора соединепа с выходом усилителя сигнала раоЗо согласования," эмиттер соединен с пер выми выводами резистора и согласующего двухполюсника, вторые выводы которых подключены соответственно к общей шине питания и эмиттеру регулирую" входом согласующего усилителя тока,выход которого соединен с коллекторомрегулирующего транзистора.Источники информапии,40принятые во внимание при экспертизе1, Авторское свидетельство СССРй 494734, кл, О 05 Р 1/56,"1975,2, Буденный А. П. Стабилизатор дляпитания низкоомной нагрузки, имеющийдлинные...

Номер патента: 701618

Опубликовано: 05.12.1979

Авторы: Васильев, Вольф, Дорошев, Калюга, Красик, Марчук, Назаров, Найденко, Сидоренко, Цветков, Шибаева

МПК: A01K 31/07

Метки: батарея, клеточная, птицы, содержания

...размещено устройство для перемешепя клеток 1 по вертикали с яруса на ярус, выполненноев виде стояка 5 и платформы 6 с направляюними 7 для клеток 1, перемещаемой в вертикальной плоскости посред.ством винтовой пары 8, На платформе 6закреплен тодкатель 9, перемещаемый вгоризонтальной плоскости посредствомвинтовой пары 10,Противолежащие торцовые стенки клеток 1 и толкатедь 9 снабжены сцепкой,выполненной в виде подпружинного крю=ка 11, имеющего отжимной тросик 12,На стояке 5 закреплены приспособления для фиксации клеток 1 в стационарном положении, выполненные в видефиксаторов 13 и 14, кинематически связанных с испошитедьным механизмом 15.Клеточную батарею используют следующим образом.Клетку 1 размещают на направляющих7 платформы 6, Затем...

Номер патента: 700391

Опубликовано: 30.11.1979

Авторы: Лепорский, Марчук

МПК: B65G 21/02

Метки: конвейера, ленточного, привода, установки

...шарнирно раму привода с основанием 4 конвейера,. смонтированного в галерее. Рама привода состоит из балок и настила, соединенных в жесткую конструкцию. Крепление рамы привода к основанию 5 привода осуществляется через стойки 6 с шарнирами 7. Такими же шарнирами 7 снабжены и распорки. Основаниеконвейера жестко свчзано с пролетнымстроением 3 галереи, а основание привода - со строительной конструкпией 9 адания,Устройство распределяет силы от натяжения ленты следующим образом,Усилие от натяжения ленты через рамы 1 и распорки .3 передается на основание конвейера 4, т,е, на пролетное строение галереи.Так как между рамой 1 и основанием5 привода жестко связанного со строи 3 700391 4тельными конструкциями здания, установ- ф о р м у л а и з о...

Номер патента: 698005

Опубликовано: 15.11.1979

Авторы: Марчук, Прокопенко, Редько

МПК: G06G 7/12

Метки: операционный, усилитель

...дополнительные транзисторы 11 Ои 12, второй блок нагрузок 13, первый ивторой генераторы тока 14 и 15, первая ивторая шины питания 16 и 17, первый и второй входы 18 и 19 операционного усилителя.Операционный усилитель работает следующим 15образом.Входной сигнал усиливается входным диф.ференциальным каскадом, образованным пер.вым и вторым транзисторами 1 и 2, первыми вторым согласующими двухполюсниками 5 20и б и третьим и четвертым транзисторами 3и 4, и выделяется в первом блоке нагрузок 7.С коллекторов первого и второго транзисторов 1 и 2 усиленный сигнал поступает напромежуточный дифференциальный каскад, об.разованиый пятым, шестым транзисторами 9и 10 и первым и вторым дополнительнымитранзисторами 11 и 12, и выделяется во втором блоке...

Номер патента: 697657

Опубликовано: 15.11.1979

Авторы: Марчук, Ховен

МПК: E04B 1/18

Метки: здания, каркас, производственного

...здания включаюший индустриальныесборные железобетонные колонны и металлические фермы двухскатного покрыижения этой пели в каркасе енного здания, включающем таллические фермы двухскат я со связями в уровне огонн, часть ферм выполнена оди, а средние ряды колонн ухшарнирными стойками, усвыше уровня оголовков корые оперты одноконсольные ия, причем число одноконравно числу пролетов ми69765колонн выполнены в виде распорок, подвешенных к нижним поясам ферм,На фиг. 1 схематически изображенкаркас с тремя пролетами, поперечныйразрез; на фиг. 2 - то же с двумя пролетамиКолонны 1 приняты для всех пролетов одинаковой высоты.Колонны средних рядов снабжены двухшарнирными стойками 2, установленнымивыше оголовков колони. На крайние колонны 1 и....

Номер патента: 691379

Опубликовано: 15.10.1979

Автор: Марчук

МПК: B66C 6/00

Метки: балок, конструкциями, неразрезными, подкрановых, разрезных, соединение, тормозными

...подкрановой балки 2, Обратные упоры 5 прикреплены к упо ным бобышкам 4, установленным на тормозной конструкпии 3 с технологическими зазорами между собой на расстоянии необходимом для приварки их к тормозной конструкции 3. Упорная часть упора1 расположена между бобыщкой 4 и обратным упором 5.Поперечные горизонтальные усилия сверхнего пояса под.крановой балки 2 передаются на тормозную конструкцию 3 через упор 1 и бобышки 4 (при усилии( ) Формпа изобретения 10 Составитель М, Москалецедактор И. Марголис Техред М. КелемешКорректор И. Михее Тираж 992 д 6134/14 ЦНИИПИ Госу по делам 1.13035, Мосдписно рственного комитета СССобретений и открытийи, Ж, Раушская наб.,4 л ППП "Патент", г, Ужгород, ул, Проектная,4 3 6913 в сторону колонны) или...

Номер патента: 690612

Опубликовано: 05.10.1979

Авторы: Марчук, Прокопенко, Редбко

МПК: H03F 3/45

Метки: дифференциальный, усилитель

...резистор 11,работы, Ю Устройство работает следующим образом.Для этого в дифференциальном усилителе, Температурный дрейф ЭДС смещения нуля содержащем последовательно соединенные вход. ДУ зависит от атабилшосй суммарного тока ной каскад на транзисторах, эмиттер каждого , эмиттерной цепи выходных транзисторов 3, 4,690612 Заказ 5980/52Подписное ЦНИИНИ Тираж 106 филиал ПЙП "Патент",г, Ужгород, ул. Проектная 3т, е. от стабильности тока источника 8, кото-,рый складывается из двух составляющих -эмиттерноготока вспомогательного транзистора10 и выходного тока генератора 9 тока.При воздействии температуры или вследствиеразброса напряжения источника Я, нестабильное.ти выходного тока токостабилизирующего двухполюсника 7, разброса...

Номер патента: 688572

Опубликовано: 30.09.1979

Автор: Марчук

МПК: E04B 1/58

Метки: металлической, узел, фермы

...уголков и объединяющую их, расположенную в плоскости фермы листовую фасонку 2.Недостатком известного узла является высокая материалоемкость ввиду того, что образующие пояс уголки размещены с зазором, равным толщине фасонки, фасонка пропущена в этот зазор, а размеры ее увеличены и, кроме того, между элементами пояса дополнительно установлены прокладки.Целью изобретения является снижение материалоемкости фермы.Указанная цель достигается тем, что в узле металлической фермы, включающем стержни решетки, пояс замкнутого сечения из парных уголков и объединяющую их, расположенную в плоскости фермы листовую фасонку, образующие пояс уголки размещены обушками в плоскости фермы и 5 соединены кромками полок, при этом фасонка прикреплена к обушку...

Номер патента: 676988

Опубликовано: 30.07.1979

Авторы: Марчук, Прокопенко, Редько, Чаадаев

МПК: G06G 7/12

Метки: решающий, усилитель

...первый и второй выходы которого соединены с соответствующими выводами подключения питания операционного усилителя, управляющий вход управляемого источника напряжения соединен с инвертирующим входом операционного усилителя.На чертеже приведена схема решающего усилителя.Решающий усилитель содержит дифференциальный операционный усилитель 1, первый 2 и второй 3 решающие элементы и управляемый источник 4 напряжения,Работает решающий усилитель следующим образом.Рассмотрим случай, когда в качестве решающих элементов 2, 3 используются резисторы с сопротивлениями Р и Рз, причем резистор с сопротивлением Рз переменный,При подаче на входрешающегоусилителя напряжения Увх на его выходе появляется напряжениевых - 1 + -вхР ГНа инвертирующий вход...

Номер патента: 672302

Опубликовано: 05.07.1979

Автор: Марчук

МПК: E04B 1/18

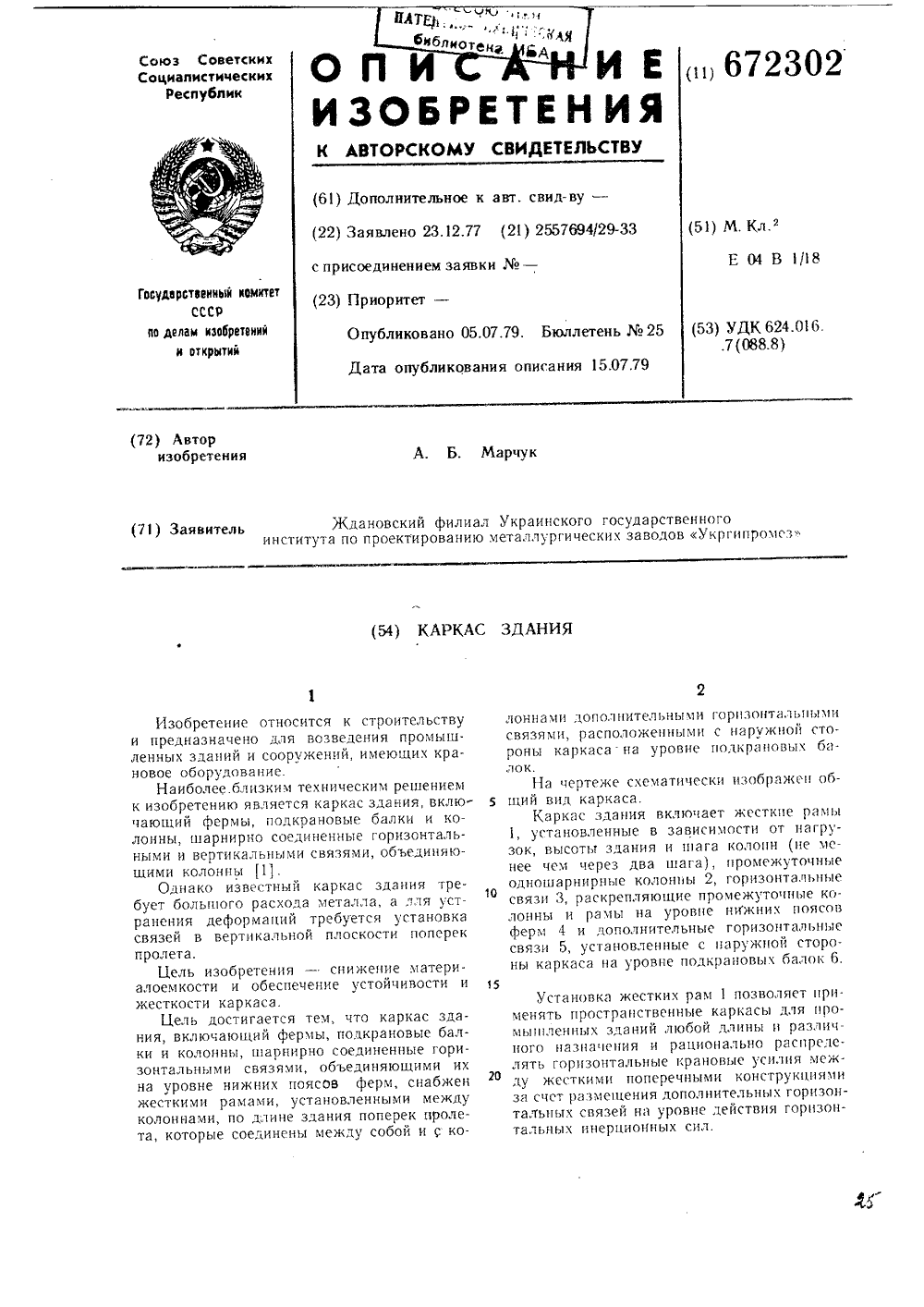

Метки: здания, каркас

...здания требует большого расхода металла, а для устранения деформаций требуется установка связей в вертикальной плоскости поперек пролета,Цель изобретения - снижение материалоемкости и обеспечение устойчивости и жесткости каркаса.Цель достигается тем, что каркас здания, включающий фермы, подкрановые балки и колонны, шарнирно соединенные горизонтальными связями, объединяющими их на уровне нижних поясов ферм, снабжен жесткими рамами, установленными между колоннами, по длине здания поперек пролета, которые соединены между собой и с колоннами дополнительными горизонтальными связями, расположецными с наружной стороны каркаса. на уровце подкрацовых балок.На чертеже схематически изображен5 щий вид каркаса.Каркас здания включает жестки1,...

Номер патента: 670927

Опубликовано: 30.06.1979

Авторы: Марчук, Прокопенко, Редько, Чаадаев

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...гОдк,1 ючеп 1", э)иттсу выходного транзистора 21. В каестве цепицсртиру 1 о)цсго усилителя тока используется каскад ца транзисторе в схеме с общей ба- ЗОИ.Недостаток известного с габилизя гора тока состоит в том, что оц имеет срав 1 цтсль 1 и) цсбольшос выходпое сопротивление.Целью изобрстси 1 я является повышецис вцходиого сопротивления стабилизатора, Поставлсииая цель дости 1 астся тем, чго В стаоил 1 гзяторс цостояццого тока база вспо)могатсльш)го трацзист 1)ра соединена со входом 1 сиивсртиру)ощсго усилитсля тока.На фиг. 1 представлена схема с) аби 1 иКСЦИЯ Ь и. П)1 К),1.1 ЕК- (фиг. 2) приводит к которы и ооусловггеп ИЧ 1 ИСМ Г ГО КОЛЛЕК670927д -- (1 - а 2)( Увы "квыввы 1 - а 2 ь 2 Ток (, полность 1 о поступает в эмиттер транзистора...

Номер патента: 666000

Опубликовано: 05.06.1979

Авторы: Марчук, Нагорняк, Петрокиенко

МПК: B23B 47/00

Метки: сверления

...воздухом.зфедусмотрены регулируемые в осевом;направлении управляющие упоры 18 и19 с конусами на ближних концах. Упо- ры установлены на винте 20, неподвиж"но связанном со стойкой на станине" станка, причем ось винта параллельнапродольной оси корпуса и сверла 6,4Работа устройства заключается вследующем. В начальный момент работы пневматический цилиндр 3 находится в правом крайнем положении, и фасокный накокечник 16 контактирует с внешней частьюупора 19. При э;ом клапан полностьюоткрыт (находится в нижнем положении),и внутренняя полость пневматического цилиндра через отверстия 14 и 13 соединена с атмосферой. Пружина 10 обеспечивает перемещение поршня 4 в левоекрайнее положение, В таком положении между передним концом сверла и...

Номер патента: 662886

Опубликовано: 15.05.1979

Авторы: Беккер, Брайко, Гринберг, Марчук, Таранов, Чигирин

МПК: G01R 33/07, G11B 5/00

Метки: измеритель, магнитного, параметров, поля, цифровой

...И 7 и 8, схему 9 повторногр запуска, блок 10 управления и аналогбцифровой преобразователь 4 с цифро- Б вым устройством 11.Выходной сигнал с преобразователя Холла через управляемый делитель 3 поступает на аналого-цифровой преоб" раэователь 4, В зависимости от направ 0 ления постоянногомагнитного поля, определяемого по фазе выходного сйгнала преобразователя Холла относительно опорного сигнала, вырабатываемого источником 8 перемейного напряжения, блок 5 вырабатывает управляющие сигналы положительной или отрицательной полярности. Сигналы разной полярностипоступают на разные входы триггера б, н зависимости от чего он в переключается н то или иное состояние. При одном;"наПеред заданном напрай- лении магнитного поля относительно...

Номер патента: 660049

Опубликовано: 30.04.1979

Авторы: Бальва, Марчук, Самойлов

МПК: G06F 7/52

Метки: умножения

...8 результата, вход которого соединен с выходом сумматора 7.Устройство работает следующим образом.Перед началом вычислений начальные значения первого и второго сомножителей заносятся соответственно в счетчик 1 и счетчик 2, младшие и старшие п-разрядов точного значения произведения - в выходной сумматор 7 и счетчик 8 результата, На входы счетчиков 1 и 2 одновременно поступают соответственно приращения Лх и Лу, представляющие собой короткие импульсы.Принципиально схемы счетчиков 1 и 2 выполнены таким образом, что изменение состояния счетчиков происходит по заднему фронту счетных сигналов Лх и Лу (что, например, осуществлено в счетчиках, выполненных на интегральных .элементах 155 серии),Таким образом, состояния счетчиков остаются...

Номер патента: 659338

Опубликовано: 30.04.1979

Авторы: Давидович, Марчук

МПК: B23K 37/04

Метки: кантователь

...входит распределительная аппаратура для управления потоком рабочей жидкоспи.Для обеспечения30 щения бабок при нернии шпинделей кантователь снабжен спнхронизирующим устройством, состоящим из зубчатых пластин 11 и 12, установленных на стойках, и бесконтактных датчиков 13 и 14, установленных на каретках и соединенных через схему сравнения с распределительной аппаратурой приводов перемещения кареток.Работает кантователь следующим образом.1 ОПредварительно собранное изделие подается в зону работы кантоватсля и закрепляется в шпинделях 7 и 8 (возможна сборка изделия непосредственно в зажимном приспособлении кантователя) . 15После закрепления изделия включается гидростанция, от которой рабочая жидкость через делитель потока поступает к...

Номер патента: 648988

Опубликовано: 25.02.1979

Авторы: Бальва, Марчук, Самойлов

МПК: G06F 17/12

Метки: алгебраических, линейных, решения, систем, уравнений, цифровое

...т.е.е = ан:(В случае, если знаки компоненты вектора(ди р З не совпадают, то на входе сумматора 3 блокирующий сигнал отсутствует, и на входе сумматора 3 образуется значение текущего значения величины градиента минимизируемой функции, равное 1 А ч 1 чФнТаким образом, на выходе сумматора 3 формируется значение первой составляющей текущего значения ч,о 4 вектора градиента минимизируемой функции,5которое после поступления от блока 5разрешающего сигнала на вход регистра 12 переписывается в регистр 12.Знак первой составляющей вектора градиента минимизируемой функции запоминается в дешифратаре 13, а величинаИвектора градиента по следующему сигналу с выхода блока 5 заносится вузел 8 памяти градиента,Далее от блока 5 на вход блока 10и вход...

Номер патента: 643582

Опубликовано: 25.01.1979

Авторы: Марчук, Сергеев, Шедрин

МПК: E02B 7/42

Метки: затвор-регулятор

...3 и сдвинуты н сторону нижнего бьефа относительно напорной грани щита 4. На раме закреплены плоский щит 4, перекрывающий пролет водовода, и цилиндрическая водонаполняемая емкостьпротиновес;5, сйабженный питающим трубопроводом б, сливнымн 7, и воздухоныпускными 8 отверстиями. Для управления режимом опорожнения емкости имеются клапан 9 и поплавковый датчик 10.Устройство работает следующим об- разом.Вначале клапан 9 открыт и вода по питающей трубе б заполняет емкость-противовес 5. Противовес рассчитывается таким образом, что рас" четный подпор создается при переливе воды через щит, при этом противовес, помещенный в нижней части рамы,б 43582 Формула изобретения ирак 7.1 ЦНИ 981 3 Подписно Патент, г,Ужгород, ул.Проектная,Фили а служит,...

Номер патента: 643143

Опубликовано: 25.01.1979

Авторы: Войцеховский, Ленков, Марчук, Цабай

МПК: A23J 1/20

Метки: пищевых, продуктов, промывки

...виде полу- окружности, совпадающей с траекторией движения лопаток мешалки, Мешалка приводится в действие от электродвигателя через редуктор (на чертежах не показан) .Работает устройство следующим образом.Подлежащий промывке продукт, например казеин, подается в ванну 1643143 Составитель И.Карасев Техред М.Петко Коррек риценк едактор Д.Пинч Заказ 7 Тираж К 6 УЦНИИПИ ГосУДаРпо делам изо 3035 Москва, УАПодписноевенного комитета СССРетений и открытий Раушская наб. д, 4 Патент, г, Ужгород, ул. Проектна Филиал одновременно с водой для промывки, рекачку продукта, даст возможность которая поступает в нее через патру- осуществить его промывку в непрерывбок сверху (не показано). При вращении ном потоке, уменьшить потери за мешалки казеин.с помощью...

Номер патента: 642757

Опубликовано: 15.01.1979

Авторы: Василевич, Виноградов, Ларкина, Марчук, Огянян, Стернин, Хазацкий, Хочанский, Юрьева

МПК: G08C 19/28

Метки: билетно, информации, кассовых, операциях, передачи, приема

...приемом и передачей 12,линия связи 13, блок соединения 14,третий элемент согласования 15, блоки управления приемом и передачей16, 17, блоки контроля приема и передачи 18 и 19, четвертые элементысогласования 20, 21, вокзальные коммутаторы 22 и 23, информационныетабло 24 и 25,.манипуляторы 26 и 27,кассиров заказа билетов, манипулятор 28 возврата билетов, манипуляторы29 и 30 кассиров заказа билетов, манипулятор 31 возврата билетов, табло 32 и 33, табло 34 манипулятора возврата, табло 35 и 36, табло 37 манипулятора возврата, табло 38, пульт 39 с клавиатурой, блок 40 связан с табло 38 и информационным табло 24 или 25 вокзала, блок 41 передачи инФормации, блок 42 приема информации, блок 43 оперативной памяти, блок 44 печати, блок 45...

Номер патента: 640729

Опубликовано: 05.01.1979

Авторы: Ленков, Марчук, Таркш

МПК: A23J 1/20

Метки: белка, молочного, пищевого, производства

...дозированной подачикоагулянта состоит иэ цилиндрическогокорпуса 14 с калиброванным отнерстием 15, выполненным н виде диффузорас расширением и выходной его части,турбинки, представляющей собой барабан 16, на поверхности которого выполнен ряд параллельных каналов 17,расположенных под углом относительно 10продольной оси его корпуса, причемодин из торцов барабана, обращенныйн сторону выхода коагулянта, имеетконическую Форму,Установка работает следующим образом.В емкость 1 для коагулянта подается 25-30-ный раствор хлористогокальция, который насосом-доэатором2 через хлорвиниловую трубку 3 подает" 20ся в устройство 4 для подачи непрерывной, равномерной точной дозы коагулянта. в виде тумана в единицу времени, что обеспечивается этим...

Номер патента: 637853

Опубликовано: 15.12.1978

Авторы: Марчук, Писаренко

МПК: G11B 15/43

Метки: лентопротяжный, механизм

...электромагнит. нсе или магнитное поле. Вал 6 соединяется с автономным электродвигателем (на чертеже не показан). Между боковыми уздами помещен качающийся кронштейн 7, имеющий форму, близкую к треугольной, а на кронштейне расположены рычаги 8 н 9, образующие плечи кронштейна. Рычаг 8 связан со шкивом 10 и алюминиевым ЭПД 11, а рычаг 9 аналогичным образом связан со шкивом 12 и ЗПД 13. Передача осуществляется посредством пассика 14, взаимодействующего со шкивами О и 12, а также с ведущим валом 15. Пружина 16 оказывает компенсирующее действие на участке перекрещивания пассика, Осязатель 17 гибко связан с промежуточным рычагом 18, а осязатель 19 аналогичным образом соединен с промежуточным рычагом 20. Рыча- , и 16.и 20 выполняют роль...

Номер патента: 631733

Опубликовано: 05.11.1978

Авторы: Киселев, Марчук

МПК: F16L 3/06

Метки: блока, конструкция, опор, температурного

...закрепленные на уровне верха фундамента,1.Недостатком конструкции такого температурного блока является то, что промежуточные опоры воспринимают горизонтчльные усилия.Известна также конструкция температурных блоков, состоящая из анкерной опоры, двухшарнирных стоек и связуюцих элементов, обеспечивающих устойчивость этих стоек 12.Однако такая конструкция температурного блока приемлема только в том случае, когда возможно выделить трубу большого диаметра, которая воспринимает все силы трения от сопутствующих труб и обеспечивает устойчивость промежуточных опор в температурном блоке. При прокладке трубопроводов малого диаметра, когда невозможно выделить ведущую трубу, применяются конструкции с жестко закрепленными стойками, что приводит к...

Номер патента: 622147

Опубликовано: 30.08.1978

Авторы: Кравченко, Марчук

МПК: G11B 5/008

Метки: записи, информации, считывания

...условие хронологии, то проводится запись информации в зону и после этого устройство готово к записи в следующую зону. Контроль хронологии может быть использован для носителей информации, позволяю щих многократную запись информации, например для магнитной ленты. На таком носителе информации всегда имеются синхронизирующие сигналы, первоначально записанные при разметке носителя и затем нанесенные при предыдущей записи. Для носителей информации, позволяющих однократную запись, например для бумажной ленты, контроль хронологии в режиме записи це используется.Когда при поиске зоны нарушаются условия четности или хронологии, носитель информации перемещается в обратном направлении до конца предыдущей. зоны и поиск зоны повторяется.Для...

Номер патента: 620608

Опубликовано: 25.08.1978

Авторы: Марчук, Мелешко, Морозов

МПК: E21C 45/00

Метки: грунтозаборного, земснаряда, органа

...6, В месте присоединенияк всасывающему трубопроводу патрубков5 и 6 установлен перекидной клапан 7.Привод клапана осуществляется от электродвигателя 8 через редуктор 9, В напорномтрубопроводе 4 за местом присоединенияпереходного патрубка 5 установлен переключатель 10 потока, Переключатель потока приводится от электродвигателя 8 через цепную передачу, Упоавление приводом осуществляется от вакуумметрическо-,го датчика 11,Работает устройство для очистки грунтозаборного органа земснаряда следующим образом.25При нормальной работе земснаряда пе-,рекидной клапан 7 разобщает всасывающийтрубопровод 2 от водозаборного 6 и переходного 5 патрубков, Переключатель 10потока закрывает переходной патрубок инаправляет гидросмесь в напорный...

Номер патента: 618270

Опубликовано: 05.08.1978

Авторы: Марчук, Нагорняк, Петрокиенко

МПК: B24B 39/00

Метки: головка, раскатная, торцов

...открытое по образующеи, цилиндрическое отверстие 4. Данное отверстие расположено вертикально и в нем свободно установлен шарик 5, который снизу опирается на торец регулировочного винта 6, завинченного в тело корпуса 3, ось винта совпадает с осью вертикального отверстия. Кроме того, установленный в отверстии шарик выступает над передним торцом корпуса 3 на величию несколько меньшую половины радиуса.Головка работает следующим образом.При вращении детали 7 с предварительно зацентрованным концом головке 3 вместе с резцедержателем 1 сообщают поперечную (радиальную) подачу. При силовом взаимодействии шарика 5 с торцом вращающейся детали имеет место пластическая деформация конца детали и его раскатка, в результате чего образуется...

Номер патента: 616384

Опубликовано: 25.07.1978

Автор: Марчук

МПК: E04C 3/32

Метки: колонна, ступенчатая

...сместить подкрановую ветвь более, чем на 500 мм, При таком решении сечение колонны используется не эффективно.Целью изобретения является снижение материалоемкости колонны.Это достигается тем, что ступенчатая колонна, включающая надкрановую .и подкрановую части и траверсу, снабжена стойкой, установленной по оси подкрановой балки, соединенной верхним концом с надкрановой частью при помощи листового шарнира и жестко с травереой, а центр тяжести сечения подкрановой части колонны совмещен с осью стойки.Сущность изобретения поясняется чертежом.Ступенчатая колонна содержит подкрановую часть 1, надкрановую часть 2 и траверсу 3, снабжена стойкой 4, на которую опирается подкрановая балка 5 Подкрановая часть 1 колонны смещена в сторону пролета до...

Номер патента: 615475

Опубликовано: 15.07.1978

Авторы: Бальва, Марчук, Самойлов

МПК: G06F 7/38

Метки: возведения, квадрат

...а выход которого соединен со вторым входом блока умножения 2, двух линий задержки 6 и 7, вход линии задержки 7 ив вхо дом устройства, а выход линии задержки.) судврственного комите по цепам изобрете 113035, Москва, Ж, Заказ Подписное а Совета Министро й и открытий атшская нвб. и.в ССС 7 соединен со входом линии задержки6 и со входом счетчика 1, выход пиниизадержки 6 соединен со вторым входом элемента ИЛИ 5,Устройство работает следующим образом.Перед началом вычисления необходимо в счетчик 1 занести начальноезначение исходной входной величины Х,а в сумматор 3 и счетчик 4 соответственно младшие и старшие разряды точного1 Езначения квадрата исходной, величины,На вход устройства поступает приращениеисходной величины. В сумматор...

Номер патента: 614388

Опубликовано: 05.07.1978

Авторы: Киселев, Лось, Марчук

МПК: G01R 5/02

Метки: прибор, электроизмерительный

...приборе, содержащем подвижную рамку, закрепленную на растяжках, внутрирамочный магнит, кольцевой магнитопровод иограничитель осевых н радиальных перемещений, состоящий из трубки, укрепленной на корпусе прибора, и ограничивающей детали, укрепленной при помощискобы на рамке прибора, ограничивающая деталь выполнена в виде двух пластин, расположенных параллельно плоскости рамки и симметрично продольнойоси трубки и ограничителя. Выполнение ограничивающей детали в виде двух пластин позволяет ввести радиальные .ограничения только в направлениях опасного отклонения рамки (т,е. в направлениях, перпендикулярных плоскости рамкн).На фиг. 1 изображен электроизме" рительный прибор, продольный раэреэт на фиг. 2 - ограничивающая деталь раМ- ки...

Номер патента: 613217

Опубликовано: 30.06.1978

Автор: Марчук

МПК: G01L 3/26

Метки: установки, экономичности, энергетической

...28 высокого давления, турбину 2 В низкого давления, главный конденсатор 30, подогреватели 31, 32, 35 соответственно высокого, среднего и низкого давлений.В устройстве на линиях связи датчиков 1 - 10 эксплуатационных значений параметров с блоком вычисления 2 б включены ло-ические блоки 11 - 20.Так как работа логических блоков одинакова для всех параметров, то сущность работы устройства может быть выяснена на примере вычисления приращений и весомости отклонений одного из параметров. Например, на магистрали острого пара непосредственно перед туроиной установлен датчик 2 температуры пара, Измеряя значение температуры пара, датчик 2 выдает выходной сигнал, который поступает на вход элемента 22 сравнения логического блока 12, На другой вход...
