Формирователь частотно-модулированных сигналов

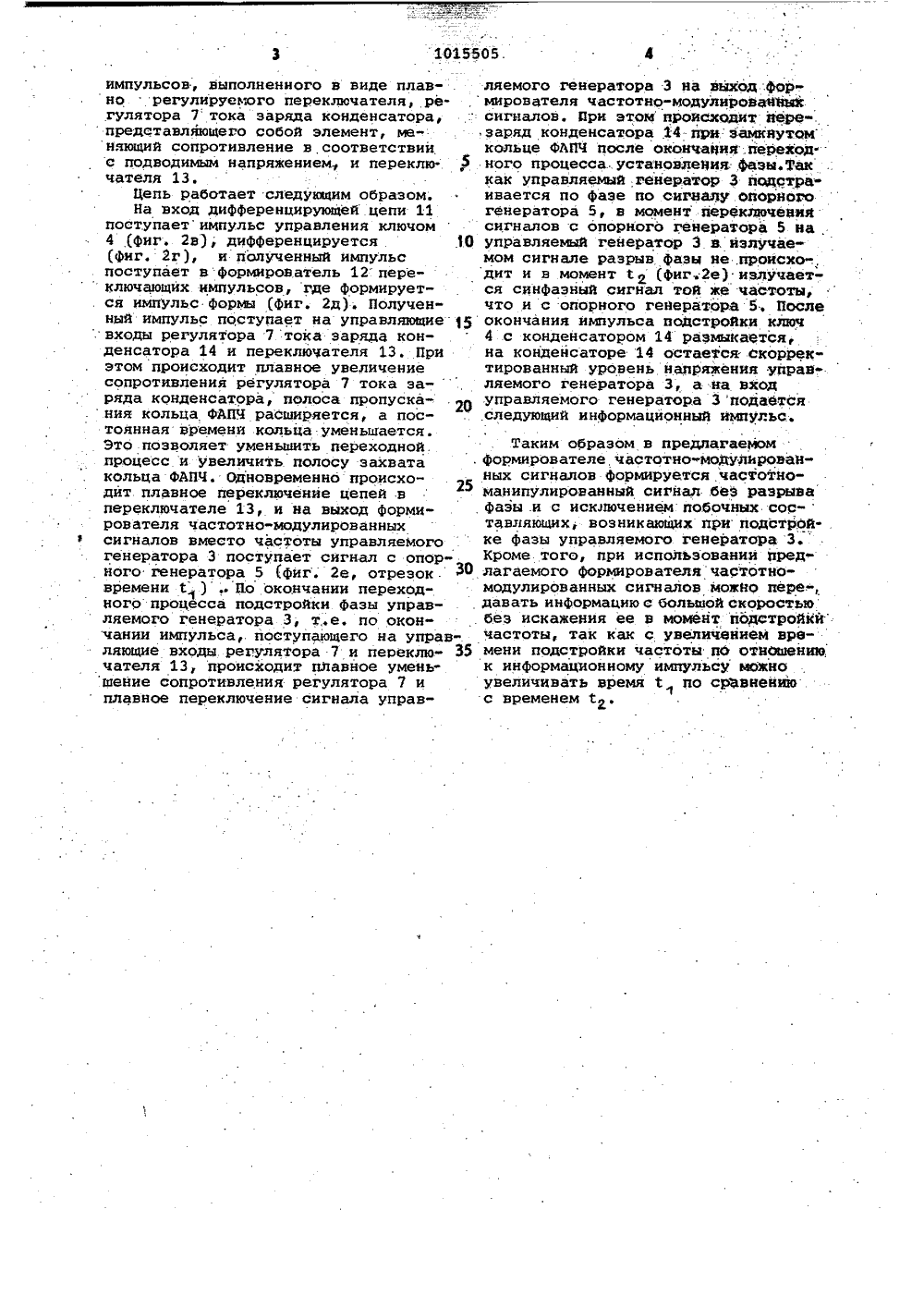

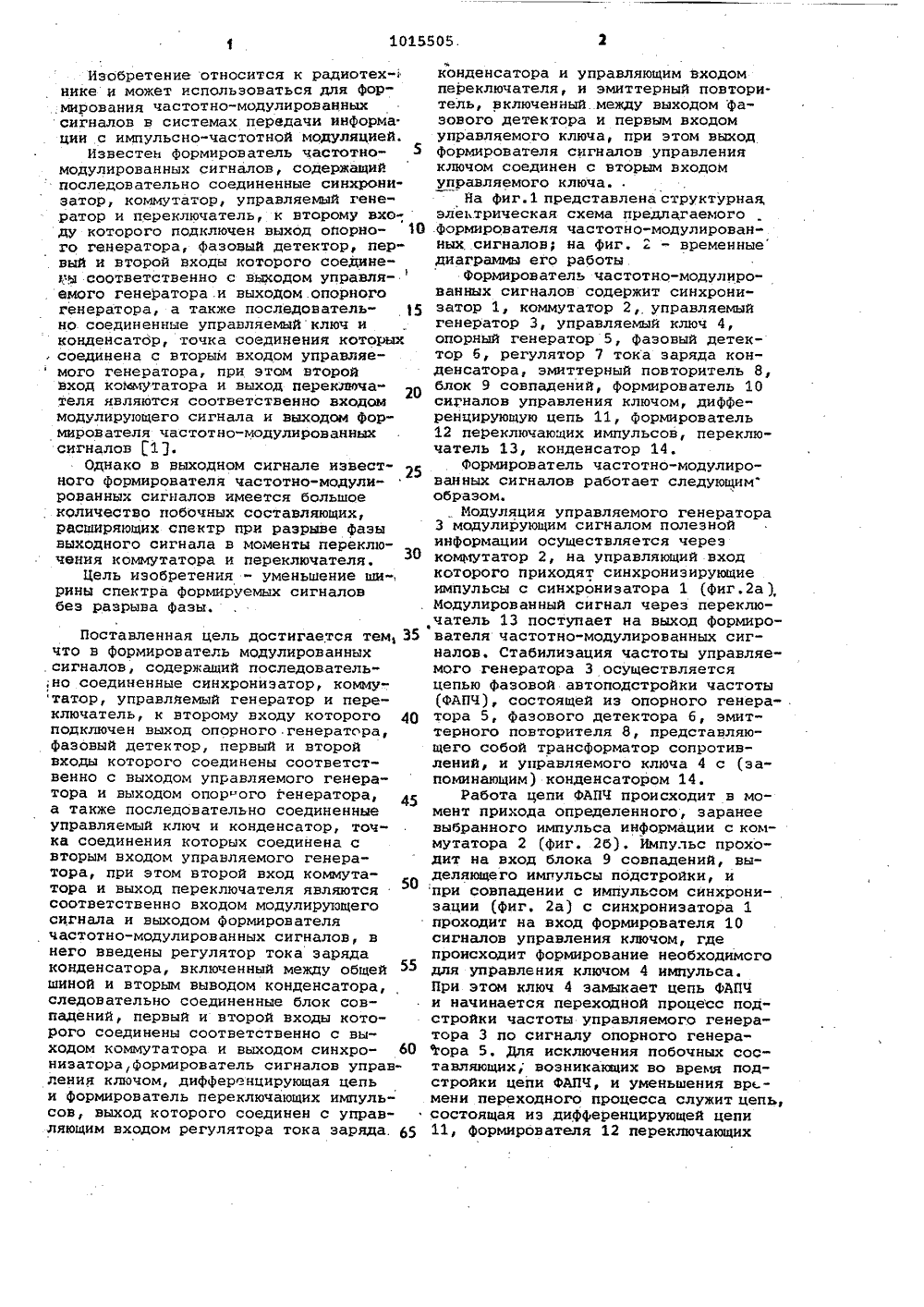

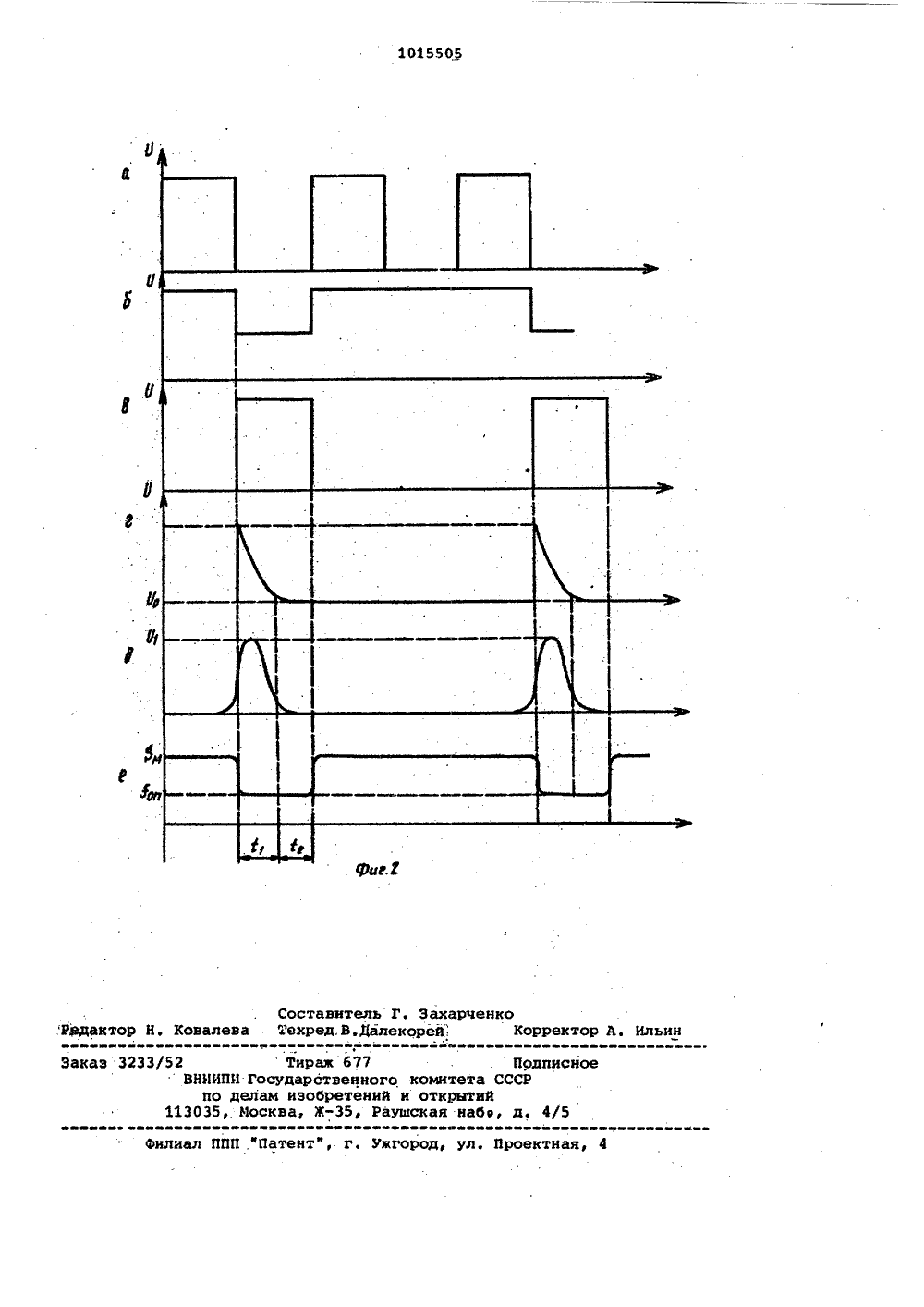

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЗОБРЕТЕНИ ОЛИСА ТЕПЬСТВУ ВТОРСНОМУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЫТИЙ,(56) 1, Патент Швейцарии Р 518031, кл, Н 03 В 3/10, опублик. 1972 прототип).54)(57) ФОРМИРОВАТЕЛЬ ЧАСТОТНО-ИОДУ ЛИРОВАННЫХ СИГНАЛОВ, содержащий по- следовательно соединенные синхронизатор, коммутатор, управляемый генератор и переключатель, к второму входу которого подключен выход опорного генератора, Фазовый детектор, первый и второй входы которого соединены соответственно с выходом управляемого генератора и. выходом опорного генератора, а также последовательно соединенные управляемый ключ. и конденсатор, гочка соединения которых соединейа с вторым. входом управляемого генератора,.при этом. второй вход коимутатора и выход переключателя являются соответственно 1015505 А входом модулирующего сигнала и выходом Формирователя частотнр-модулированных сигналов, о т л и ч а ю щ и й. с я тем, что, с целью уменьшения ширины спектра формируемых сигналов без разрыва Фазы, в него введены регулятор тока заряда конденсатора, включенный между общей шиной и вторым выводом конденсатора, последова тельно соединенные блок совпадений, первый и второй входы которого соединены соответственно с выходом коммутатора и выходом синхронизатора, формирователь сигналов управления ключом, дифференцирующая цепь .и Форьярователь переключающих импульсов выход которого соединен с управляющим входом регулятора тока заряда конденсатора и управляющим входом . переключателя, и эмиттерный повторитель, включенный между выходом фазового детектора и первым входом управляемого ключа, при этом выход Формирователя сигналов управления . ключом соединен с вторым входом управляемого ключа.Изобретение относится к радиотех- нике и может использоваться для Фор" ,мирования частотно-модулированных сигналов в системах передачи информа. ции с импульсно-частотной модуляцией.Известен Формирователь частотно модулированных сигналов, содержащий последовательно соединенные синхронизатор, коммутатор, управляемый генератор и переключатель, к второму входу которого подключен выход опорно го генератора, Фазовый детектор, первый и второй входы которого соедине.ч соответственно с выходом управля" емого генератора и выходом. опорного генератора, а также последовательно соединенные управляемый ключ и конденсатор, точка соединения которых .соединена с вторым входом управляемого генератора, при этом второй Вход коммутатора и выход переключателя являются соответственно входом модулирующего сигнала и выходом Формирователя частотно-модулированных сигналов 1.Однако в выходном сигнале известного Формирователя частотно-модулированных сигналов имеется большое количество побочных составляющих, расширяющих спектр при разрыве Фазы выходного сигнала в моменты переключения коммутатора и переключателя.Цель изобретения - уменьшение ши-, рины спектра формируемых сигналов без разрыва фазы.Поставленная цель достигается тем, 35 что в Формирователь модулированных .сигналов, содержащий последователь,но соединенные синхронизатор, комму-. татор, управляемый генератор и переключатель, к второму входу которого 40 подключен выход опорного .генератора, фазовый детектор, первый и второй входы которого соединены соответственно с выходом управляемого генератора и выходом опор ого генератора, а также последовательно соединенные управляемый ключ и конденсатор, точка соединения которых соединена с вторым входом управляемого генератора, при этом второй вход коммутатора и выход переключателя являются соответственно входом модулирующего сигнала и выходом формирователя частотно-модулированных сигналов, в него введены регулятор тока заряда конденсатора, включенный между общей шиной и вторым выводом конденсатора, следовательно соединенные блок совпадений, первый и второй входы которого соединены соответственно с выходом коммутатора и выходом синхро низатора,формирователь сигналов управления ключом, дифференцирующая цепь и формирователь переключающих импульсов, выход которого соединен с управляющим входом регулятора тока заряда. 65 конденсатора и управляющим входомпереключателя, и эмиттерный повторитель, включенный. между выходом Фазового детектора и первым входомуправляемого ключа, при этом выходформирователя сигналов управленияключом соединен с вторым входомуправляемого ключаНа Фиг.1 представлена структурная,электрическая схема предлагаемого.Формирователя частотно-модулированных сигналов; на фиг, 2 - временныедиаграммы его работыФормирователь частотно-модулированных сигналов содержит синхронизатор 1, коммутатор 2,. управляемыйгенератор 3, управляемый ключ 4,опорный генератор 5, фазовый детектор б, регулятор 7 тока заряда конденсатора, эмиттерный повторитель 8,блок 9 совпадений, формирователь 10сигналов управления ключом, дифференцирующую цепь 11, Формирователь12 переключающих импульсов, переключатель 13, конденсатор 14,Формирователь частотно-модулированных сигналов работает следующим"образом,. Модуляция управляемого генератора3 модулирующим сигналом полезнойинформации осуществляется черезкоммутатор 2, на управляющий входкоторого приходят синхронизирующиеимпульсы с синхронизатора 1 (фиг.2 а ),Модулированный сигнал через переклю,чатель 13 поступает на выход Формирователя частотно"модулированных сигналов. Стабилизация частоты управляемого генератора 3 осуществляетсяцепью Фазовой автоподстройки частоты(ФАПЧ), состоящей из опорного генератора 5, Фазового детектора б, эмиттерного повторителя 8, представляющего собой трансформатор сопротивлений, и управляемого ключа 4 с (запоминающим) конденсатором 14.Работа цепи ФАПЧ происходит в момент прихода определенного, заранеевыбранного импульса ииформации с коммутатора 2 (фиг. 2 б), Импульс проходит на вход блока 9 совпадений, выделяющего импульсы подстройки, ипри совпадении с импульсом синхронизации (фиг. 2 а) с синхронизатора 1проходит на вход формирователя 10сигналов управления ключом, гдепроисходит Формирование необходимогодля управления ключом 4 импульса.При этом ключ 4 замыкает цепь ФАПЧи начинается переходной процесс подстройки частоты управляемого генератора 3 по сигналу опорного генератора 5. Для исключения побочных составляющих; возникающих во время подстройки цепи ФАПЧ, и уменьшения времени переходного процесса служит цепь,состоящая из дифференцирующей цепи11, формирователя 12 переключающих1015505. 3импульсов, выполненного в виде плавно регулируеьюго переключателя, регулятора 7 тока заряда конденсатора,предатавляющего собой элемент, меняющий сопротивление в соответствиис подводимым напряжением и переключателя 13.Цепь работает следующим образом.На вход дифференцирующей цепи 11поступает импульс управления ключом4 фиг. 2 в), дифференцируется . .0Фиг, 2 г), н полученный импульспоступает вформирователь 12 переключающих импульсов, где формируется импульс формы фиг, 2 д). Полученный импульс поступает на управляющие, входы регулятора 7 тока заряда конденсатора 14 н переключателя 13. Приэтом происходит плавное увеличениесопротивления регулятора 7 тока заряда конденсатора, полоса пропуска-ния кольца ФАПЧ расщиряется, а постоянная времени кольца уменьшается.Это позволяет уменьщить переходнойпроцесс.и увеличить полосу захватакольца ФЬПЧ. Одновременно происходит плавное переключение цепей впереключателе 13, и на выход формирователя частотно-модулированных ф сигналов вместо частоты управляемогогенератора 3 поступает сигнал с опорного генератора 5 фиг. 2 е, отрезок Зовремени С )По окончании переходного процесса подстройки фазы управляемого генератора 3, т,е, по окончании импульса, поступающего на управляющие входы регулятора 7 и переключателя 13, происходит плавное уменьшение сопротивления регулятора 7 иплавное переключение сигнала управляемого генератора 3 на выход Формирователя частотно-модулирова 3 йвйсигналов. Нрн этом происходит перезаряд конденсатора 14-при.:замкнутомкольце ФЛПЧ после оконЧаяия .переходного процесса установлейня: 4 азы.Таккак управляемый генератор 3 йсдстраивается по Фазе по сигналу оаорногогенератора 5, в момент йереклвчевиясигналов с опорного генератора 5 на,управляемый генератор 3 в. нзлучае"мом сигнале разрыв Фазы не происхо-,дит и в момент йФиг.2 е) излучает-.ся синфаэный сигнал той же частоты,что и с опорного генератора 5. Послеокончания импульса подстройки ключ4 с конденсатором 14 размыкается,на кондейсаторе 14 остается скорректированный уровень напряжения управляемого генератора 3, а на входуправляемого генератора 3 подаетсяследующий информацйонный импульс..Таким образом в преддагаемом Формирователе частотно-модулированных сигналов Формируется частотноманипулнрованный сигнал .без разрыва фазы .и с исключением побочных сос-тавпяющих, возникающих при подстрой- . ке фазы управляемого генератора 3. Кроме того, при использовании Предлагаемого формирователя частотно- модулированных сигналов можжйо пере.-, давать информацию с большой скоростью беэ искажения ее в момент подстройки частоты, так как с увеличением времени подстройки частоты по отнОванию, к информационному импульсу можно увеличивать время 1 по сравнению с временем 121015505 Составитель Техред, В. Дал арчен актор Н. Ковалев е орректор Л. Ил Заказ 32 Филиал ППП .фПатентф, г. Уагород, ул. Проектна 52ВНИИПИ Гопо делам113035, Иос Тираа 677сударственного к изобретений и ва, Ж, Раушс Подписноетета СССРрытийнабе, д. 4/5
