Формирователь радиоимпульсов

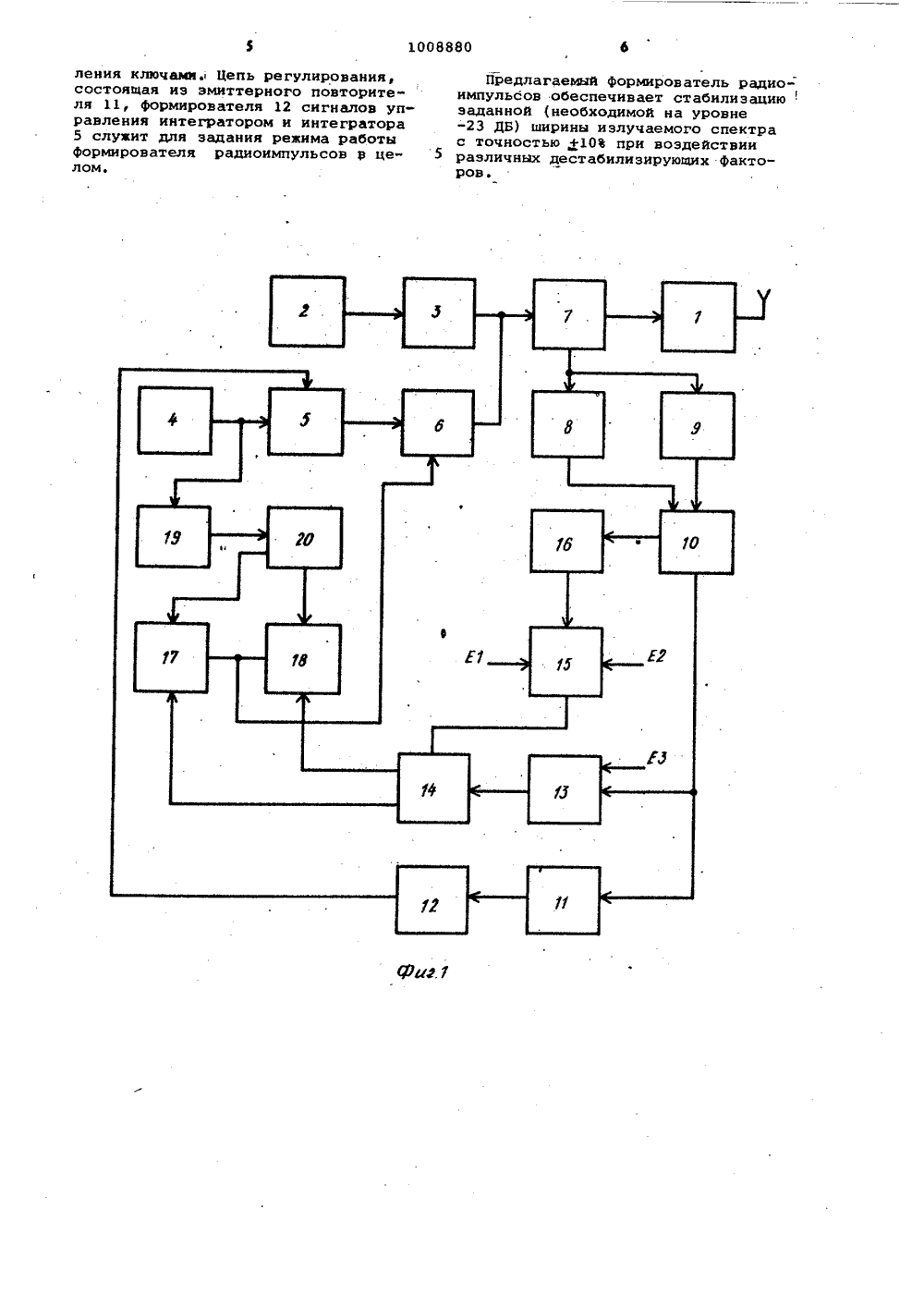

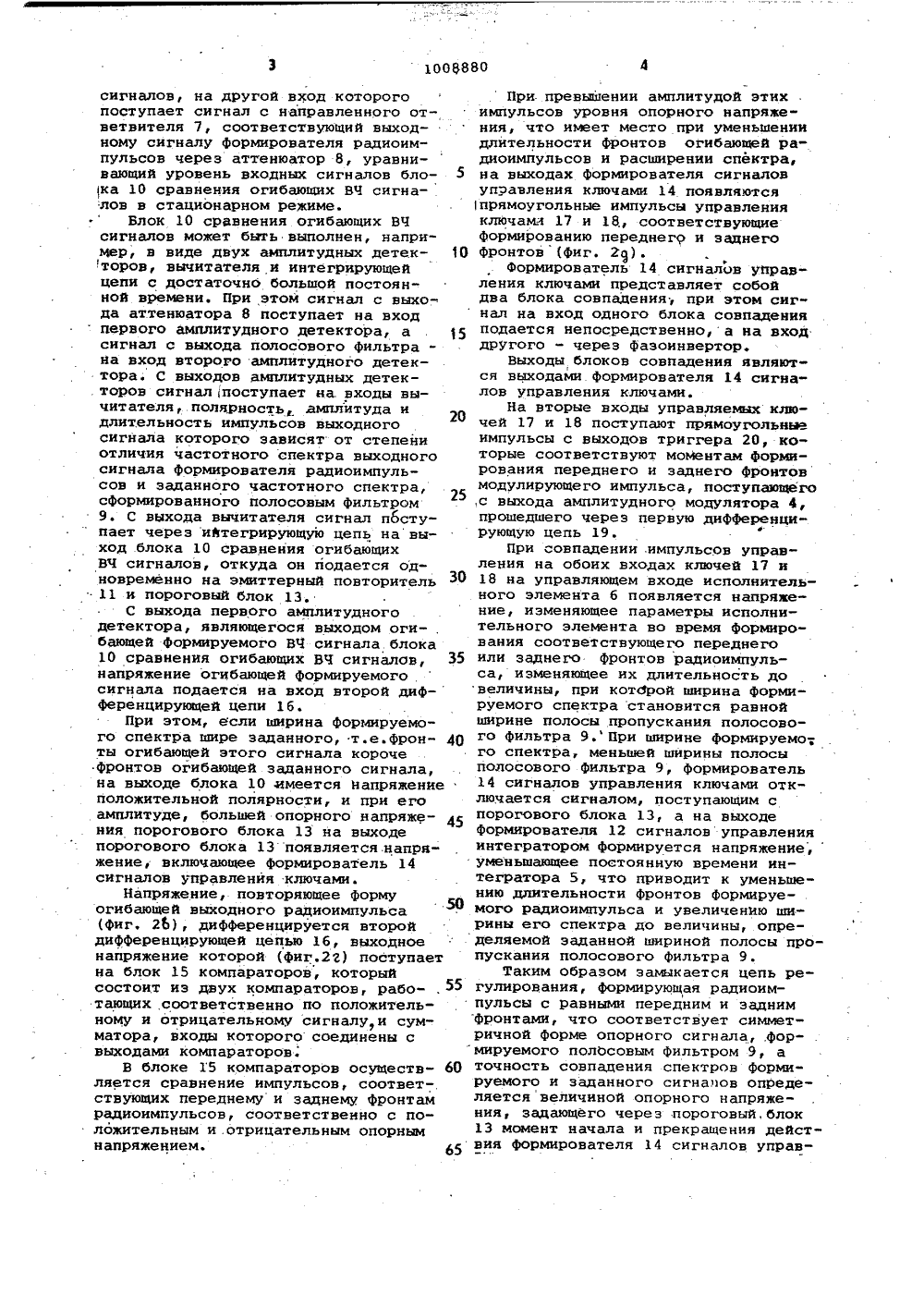

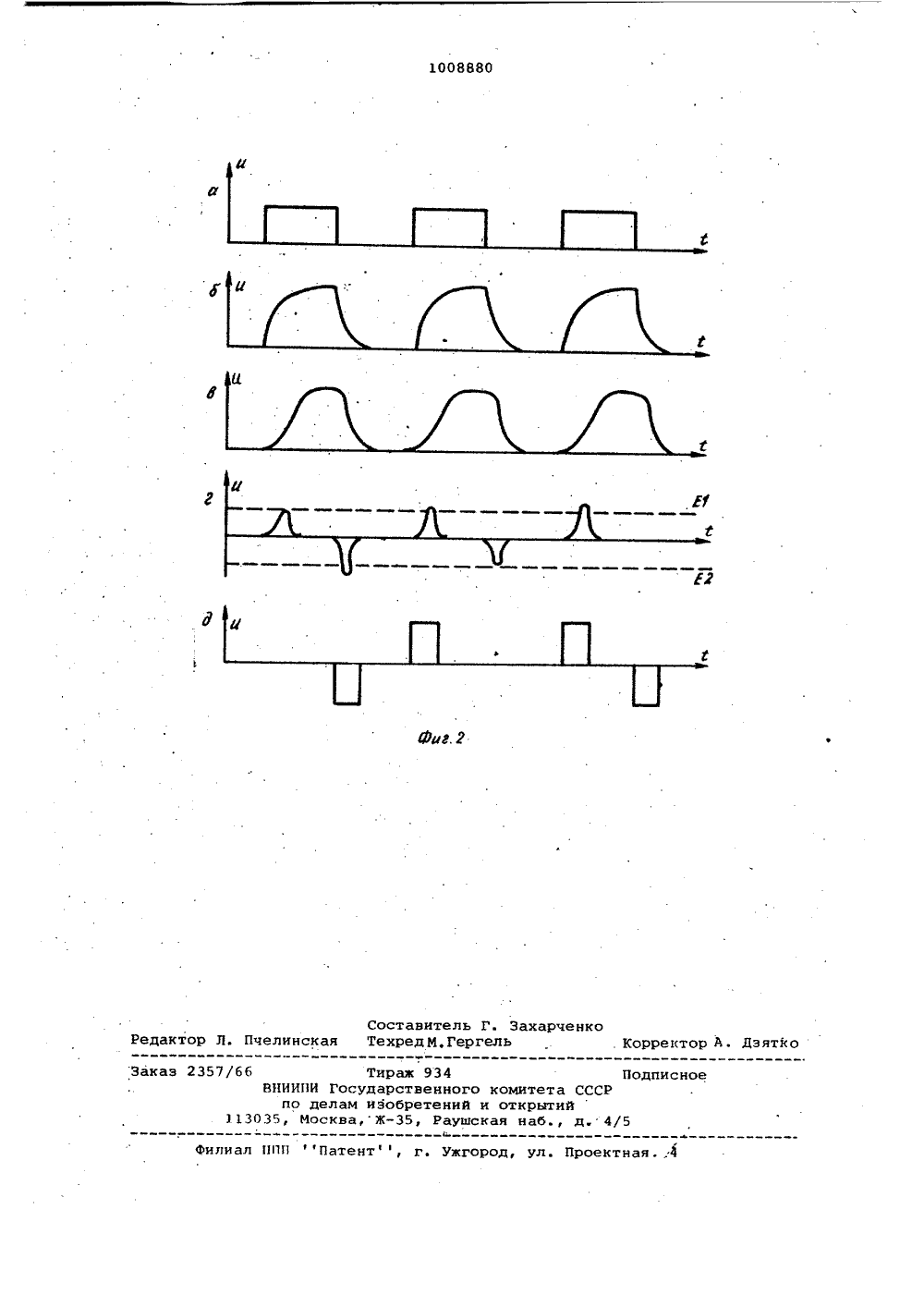

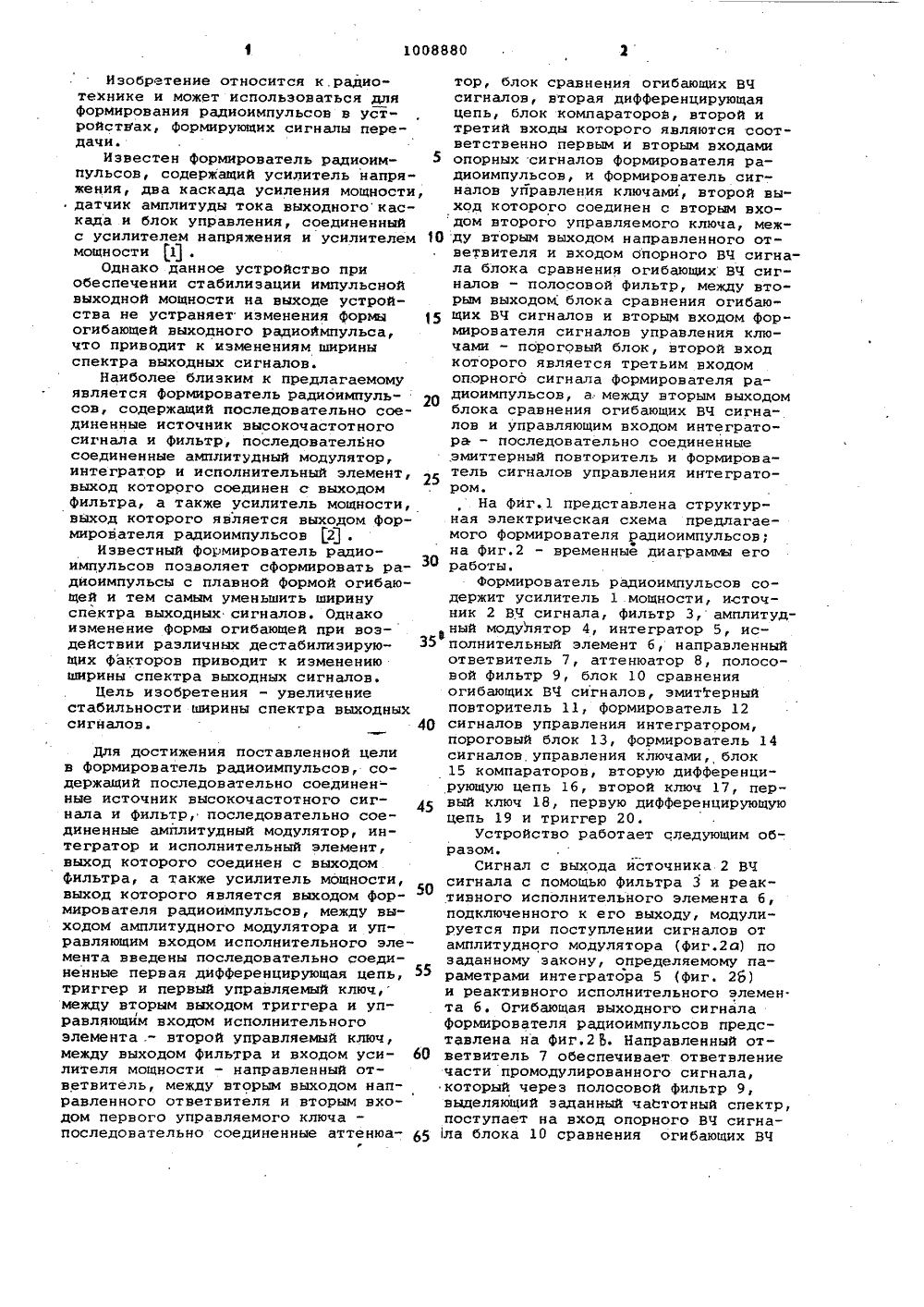

/12,о СС976 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТОРСКОМУ СВИДЕТЕЛЬСТ(54)(57) ФОРМИРОВАТЕЛЬ РАДИОИМПУЛЬСОВ, содержащий последовательно соединенные источник высокочастотного (ВЧ) сигнала и фильтр, последовательно соединенные амплитудный модулятор, интегратор и исполнительный элемент, выход которого соединен с выходом фильтра, а также усилитель мощности, выход которого является выходом формирователя радиоимпульсов, о т л и ч а ю щи й с я тем, что, с целью увеличения стабильности ширины спектра выходных сигналов,между выходом амплитудного модулятора и управляющим входом исполнительного элемента введены последовательно соединенные первая дифференцирующая цепь, триггер и первый управляемый ключ, между вторым выходом триггера ,и управляющим входом исполнительного элемента " второй управляемый ключ,между выходом фильтра и входом усилителя мощности - направленный от-. ветвитель, между вторым выходом направленного ответвителя и вторым входом первого управляемого ключа - последовательно соединенные аттенюа" тор, блок сравнения огибающих ВЧ сигналов, вторая дифференцирующая цепь, блок компараторов, второй и третий входы которого являются соответственно первым и вторым входами опорных сигналов Формирователя радиоимпульсов, и Формирователь сигналов управления ключами, второй выход которого соединен с вторым входом второго управляемого ключа, между вторым выходом направленного ответФ вителя и входом опорного ВЧ сигнала блока сравнения огибающих ВЧ сигналов введен полосовой фильтр, между вторым выходом блока сравнения оги- " бающих ВЧ сигналов и вторым входом формирователя сигналов управления Я ключами - пороговый блок, второй вход которого является третьим вХодом опорного сигнала Формирователя радиоимпульсов, а между вторым вы- ходом блока сравнения огибающих ВЧ сигналов и управляющим входом интег- (,ф .ратора - последовательно соединенные р ,эмиттерный повторитель и формирователь сигналов управления иитегратороме (Ртор, блок сравнения огибающих ВЧ сигналов, вторая дифференцирующая цепь, блок компараторов, второй и третий входы которого являются соответственно первым и вторым входами опорных сигналов формирователя радиоимпульсов, и Формирователь сигналов управления ключами, второй выход которого соединен с вторым входом второго управляемого ключа, между вторым выходом напранленного ответвителя и входом опорного ВЧ сигнала блока сравнения огибающих ВЧ сигналов - полосовой фильтр, между вторым выходом. блока сравнения огибающих ВЧ сигналов и вторьм входом формирователя сигналов управления ключами - пороговый блок, второй вход которого является третьим нходом опорного сигнала формирователя радиоимпульсов, а. между вторым выходом блока сравнения огибающих ВЧ сигналон и управляющим входом интегратора - последовательно соединенные ,эмиттерный повторитель и формирователь сигналов управления интегратором.. На фиг.1 представлена структурная электрическая схема предлагаемого формирователя радиоимпульсов; на фиг.2 - временные диаграммою его работы.Формирователь радиоимпульсов содержит усилитель 1 .мощности, источник 2 ВЧ сигнала, фильтр 3, амплитуд ный модулятор 4, интегратор 5, исполнительный элемент б, направленный ответвитель 7, аттенюатор 8, полосовой фильтр 9, блок 10 сравнения огибающих ВЧ сигналов, эмиттерный повторитель 11, Формирователь 12 сигналов управления интегратором, пороговый блок 13, формирователь 14 сигналов управления ключами, блок 15 компараторон, вторую дифференцирующую цепь 16, второй ключ 17, первый ключ 18, первую дифференцирующую цепь 19 и триггер 20.Устройство работает следующим образом.Сигнал с выхода источника 2 ВЧ сигнала с помощью Фильтра 3 и реактивного исполнительного элемента б, подключенного к его выходу, модулируется при поступлении сигналон от амплитудного модулятора (фиг.2 а) по заданному закону, определяемому параметрами интегратора 5 (фиг. 2 б) и реактивного исполнительного элемен. та б. Огибающая выходного сигнала формирователя радиоимпульсов представлена на фиг.2 5. Направленный ответвитель 7 обеспечивает ответвление части промодулиронанного сигнала, который через полосовой фильтр 9, выделяющий заданный частотный спектр, поступает на вход опорного ВЧ сигнаИзобрзтение относится к.радиотехнике и может использоваться для формирования радиоимпульсов в устройствах, формирующих сигналы передачи.Известен формирователь радиоимпульсов, содержащий усилитель напряжения, два каскада усиления мощности, .датчик амплитуды тока выходногокаскада и блок управления, соединенный с усилителем напряжения и усилителем 10 мощности (11 .Однако данное устройство при обеспечении стабилизации импульсной выходной мощности на выходе устройства не устраняет изменения формы 15 огибающей выходного радиоймпульса, что приводит к изменениям ширины спектра выходных сигналов.Наиболее близким к предлагаемому является формирователь радиоимпульсов, содержащий последовательно соединенные источник высокочастотного сигнала и фильтр, последовательно соединенные амплитудный модулятор, интегратор и исполнительный элемент, выход которого соединен с выходом Фильтра, а также усилитель мощности, выход которого является выходом формирователя радионмпульсон 2).Известный формирователь радио- импульсов позволяет сформировать радиоимпульсы с плавной Формой огибающей и тем самым уменьшить ширину спектра выходных сигналов. Однако изменение Формы огибающей при воздействии различных дестабилизирующих факторов приводит к изменению ширины спектра выходных сигналов.Цель изобретения - увеличение стабильности ширины спектра выходных сигналов. 40 для достижения поставленной цели в формирователь радиоимпульсов, содержащий последовательно соединен- ные источник высокочастотного сиг 45 нала и фильтр, последовательно соединенные амплитудный модулятор, интегратор и исполнительный элемент, выход которого соединен с выходом фильтра, а также усилитель мощности, выход которого является выходом формирователя радиоимпульсов, между вы- ходоМ амплитудного модулятора и управляющим входом исполнительного элемента введены последовательно соединенные первая дифференцирующая цепь, 55 триггер и первый управляемый ключ, между вторым выходом триггера и управляющим входом исполнительного элемента . - второй управляемый ключ, между выходом фильтра и входом уси лителя мощности - направленный ответвитель, между вторым выходом направленного ответвителя и вторым входом первого управляемого ключа - последовательно соединенные аттенюаг ла блока 10 сравнения огибающих ВЧсигналов, на другой вход которогопоступает сигнал с направленного ответвителя 7, соответствующий выходному сигналу формирователя радиоимпульсов через аттенюатор 8, уравнивающий уровень входных сигналов блока 10 сравнения огибающих ВЧ сигналов в стационарном режиме.Блок 10 сравнения огибающих ВЧсигналов может быть выполнен, например, в виде двух амплитудных детекторов, вычитателя и интегрирующейцепи с достаточно большой постоянной времени. При этом сигнал с выхода аттенюатора 8 поступает на входпервого амплитудного детектора, асигнал с выхода полосового фильтра "на вход второго амплитудного детектора. С выходов амплитудных детек.торов сигнал (поступает на. входы вычитателя, полярность, амплитуда идлительность импульсов выходногосигнала которого зависят от степениотличия частотного спектра выходногосигнала формирователя радиоимпульсов и заданного частотного спектра,сформированного полосовым фильтром259. С выхода вычитателя сигнал пбступает через ийтегрирующую цепь на вы. -ход блока 10 сравнения огибающихВЧ сигналов, откуда он подается одновременно на эмиттерный повторитель11 и пороговый блок 13.С выхода первого амплитудногодетектора, являющегося выходом оги-,бающей Формируемого ВЧ сигнала блока10 сравнения огибающих ВЧ сигналов, 35напряжение огибающей Формируемогосигнала подается на вход второй дифференцирующей цепи 1 б,При этом, если ширина формируемого спектра шире заданного, т.е.фронты огибающей этого сигнала корочефронтов огибающей заданного сигнала,на выходе блока 10 имеется напряжениеположительной полярности, и при егоамплитуде, большей опорного напряжения порогового блока 13 на выходепорогового блока 13 появляется.напряжение, включающее формирователь 14сигналов управления ключами.Напряжение, повторяющее формуогибающей выходного радиоимпульса(Фиг, 26), дифференцируется второйдифференцирующей цепью 16, выходноенапряжение которой (Фиг.22) поступаетна блок 15 компараторов, которыйсостоит из двух компараторов, работающих, соответственно по положительному и отрицательному сигналу и сумматора, входы которого соединены свыходами компараторов.В блоке 15 компараторов осуществляется сравнение импульсов, соответствующих переднему и заднему фронтамрадиоимпульсов, соответственно с положительным и .отрицательным опорнымнапряжением. 65 При превышении амплитудой этих импульсов уровня опорного напряжения, что имеет место при уменьшении длительности фронтов огибающей радиоимпульсов и расширении спектра, на выходах Формирователя сигналов управления ключамн 14 появляются прямоугольные импульсы управления ключамл 17 н 18 соответствующие формированию переднего и заднего фронтов (фиг. 2).Формирователь 14 сигналов управления ключами представляет собой два блока совпадения; при этом сигнал на вход одного блока совпадения подается непосредственно, а на вход другого - через фазоинвертор.Выходы блоков совпадения являются выходами формирователя 14 сигналов управления ключами.На вторые входы управляемых ключей 17 и 18 поступают прямоугольные импульсы с выходов триггера 20, которые соответствуют моМентам Формирования переднего и заднего фронтов модулирующего импульса, поступающего ,с выхода амплитудного модулятора 4, прошедшего через первую дифференцирующую цепь 19При совпадении .импульсов управления на обоих входах ключей 17 и 18 на управляющем входе исполнительного элемента б появляется напряжение, изменяющее параметры исполнительного элемента во время Формирования соответствующего переднего или заднего фронтов радиоимпульса, изменяющее их длительность до величины, при кот(Ярой ширина формируемого спектра становится равной ширине полосы пропускания полосового фильтра 9. При ширине формируемо-, го спектра, меньшей ширины полосы полосового фильтра 9, формирователь 14 сигналов управления ключами отключается сигналом, поступающим с порогового блока 13, а на выходе формирователя 12 сигналов управления интегратором формируется напряжение,уменьшающее постоянную времени интегратора 5, что приводит к уменьшению длительности фронтов формируемого радиоимпульса и увеличению ширины его спектра до величины, определяемой заданной шириной полосы пропускания полосового фильтра 9Таким образом заьыкается цепь регулирования, Формирующая радиоимпульсы с равными передним и задним фронтами, что соответствует симметричной Форме опорного сигнала, .Формируемого полосовым фильтром 9, а точность совпадения спектров формируемого и заданного сигналов определяется величиной опорного напряжения, задающего через пороговый, блок 13 момент начала и прекращения действия Формирователя 14 сигналов управ 1008880ления ключамн. Цепь регулирования,состоящая иэ змиттерного повторителя 11, Формирователя 12 сигналов управления интегратором и интегратора5 служит для задания режима работыформирователя радиоимпульсов в целом. Предлагаемый Формирователь радио- импульсов обеспечивает стабилизацию заданной (необходимой на уровне -23 ДБ) ширины излучаемого спектра с точностью +10 при воздействии различных дестабилизирующих факторов.Тиражосударстам нзобрва,Ж934енногтенийРауш комитета СС открытийая наб, д,
