Макарычев

Номер патента: 1650412

Опубликовано: 23.05.1991

Авторы: Евстифеев, Каммерер, Капорович, Макарычев, Макшанцев, Раушенбах

МПК: B24C 3/34

Метки: зажигания, свечей

...очищаемую поверхность свечи (на электроды свечи). При этом абразивные частицы, летящие мимо цели иэ-за рассеивания струи, отражаются от внутренней поверхности камеры, выполненной в виде эллипсоида вращения, и фокусируется на обрабатываемую поверхность свечи зажигания.В результате поверхность свечи, покрытая нагаром, подвергается бомбардировке абразивными частицами под разными углами, практически со всех сторон.Ввиду того, что срез сопла 6 расположен е нижнем фокусе Г эллипсоида, фокусирование отраженных от внутренней поверхности камеры абразивных частиц происходит в зоне верхнего фокуса Г эллипсоида вращения в точке Г (фиг, 2). Последняя, в связи с отсутствием в реальных условиях абсолютно упругого соударения абразивных частиц с...

Номер патента: 1642944

Опубликовано: 15.04.1991

Авторы: Лопухов, Макарычев

МПК: A01C 1/00, A01G 7/04

Метки: предпосевной, семян

...по вертикальной трубе 6 и стимулируются полем высокочастотного источника 7. 2 ил. вертикальной трубы 6. ктрод 11 проходит по ыб,работает следующим абра Перед обработкой включают источник 7 высокого напряжения и озонатор 4. Семена из бункера 2 через. щель 9 ссыпаются в камеру 1 и тонким слоем,.преимущественно в одно зерно, скользят по поверхности озона- тора 4. Далее они ровным слоем проходят по днищу 10. скатываясь с которого продолжают обрабатываться озоном, 8 трубе 6 на семена воздействует высоковольтное поле от источника 7. Вначале озон уничтожает микрофлору на семенах, а потом осуществляется стимуляция клеток семени, не влияя на микрофлору. По лотку 8 семена выгружаются из устройства. Расположение щели 9 относительно трубы 6...

Номер патента: 1641489

Опубликовано: 15.04.1991

Авторы: Афанасьева, Гребенкин, Зюзя, Капорович, Кузнецов, Макарычев

МПК: B21D 51/02

Метки: заготовок, обкатки, роторное, трубчатых

...движется, заталкивая заготовку из накопителя вцанговый зажим шпинделя 8 барабана 4.При этом цанговый зажим размыкается, чтопозволяет посредством подаваемой заго 35 товки вытолкнуть обкатное изделие, находящееся в зажиме, в ячейку замкнутогоцепного конвейера, отводящего заготовкиот устройства (не показан), Одновременнотолкатель 24 выходит из контакта с ограничи 40 телем 25, что позволяет питателю 19 совместно с толкателем свободно поворачиватьсявместе с барабаном 4 вокруг вала 6 до окончания процесса подачи заготовки в шпиндельи выхода тол кателя 24 из шпинделя. В моментвыхода толкателя 24 из шпинделя питатель 19под действием пружины 20.возвращают в исходное положение и при дальнейшем движении фиксируют в крайнем нижнем...

Номер патента: 1622879

Опубликовано: 23.01.1991

Авторы: Игнатов, Макарычев

МПК: G03G 15/02

Метки: зарядки, носителей, электрофотографических

...5. Регулятор Янапряжения преобразует выходнои сигн35нал компаратора 7 во входной сцгцалисточника 9 питания, Волнистый экран4 с каждого края имеет одну дополнительную полуволну, не охватывающуюкоронирующего электрода,Устройство работает следующим образом.При включении источника 9 питаниянапряжение на его выходе растет. Ког-п 5да оно преньппает начальное напряжениекоронного разряда в электризаторе, нсильном поле около коронирующих электродов 3 возникает самоподдерживающаяся ионцзация воздуха самостоятель 50ный коронный разряд). Образовавшиесяионы переносятся полем через внешнююзону разряда в сторону волнистогоэкрана 4, проводящей пластины 5 и носителя б осаждаясь на последнем прц955перемещении его под электризатором.Протекая через...

Номер патента: 1614031

Опубликовано: 15.12.1990

Авторы: Бузин, Бычков, Макарычев

МПК: G11B 7/09

Метки: дискового, дорожкой, информации, носителя, слежения

...68 формируется низкий уровень 1 на выходе элемента И о 9 - высокий. Если разность адресовО, единичный импульс на входе "ж" не формируется и Т-триггер 67 остается в нулевом состоянии. При этом высокий уровень формируется на вы" ходе элемента И 68, а низкий - на выходе элемента И 69. При наличии на входе н" низкого уровня напряжения прохождение сигнала реверса по входу "к" через элемент И 66 блокировано. Т-триггер 67 остается в исходном состоянии, на выходах элементов И 68, 69 формируется сигнал логической единицы. Наличие на входе "н" высокого уровня напряжения разрешает прохождение сигнала реверса с выхода "к" анализатора 10 приращений через элемент И 66 на вход Т- триггера 67, При этом Т-триггер 67 изменяет свое состояние на...

Номер патента: 1571665

Опубликовано: 15.06.1990

Авторы: Бузин, Кульков, Макарычев, Соколов

МПК: G11B 7/00

Метки: воспроизведения, записи, информации, оптической

...размеченном носителе (разметка производится с цельюслежения за информационной дорожкой)воспроизведение во время записи используют для слежения за уровнемвоспроизведения и для воспроизведения маркеров, Маркеры - предварительно отперфорированные (сплавленные)с определенным шагом участки поверхности оптического диска, которые иопределяют положение информационной дорожки. Длительность маркеров также заведомо больше длительности информационных нулей и единиц. Сигнална шине "Запись" устанавливается равным "1" и задает в блок 8,информацию о Фом, что напряжение на выходе Фотоприемника 6 при записи является трехуровневым. 1 ОВерхний уровень - уровень записи " 1", возникающий в начале импульса1записи, на время, в течение которого еще...

Номер патента: 1559313

Опубликовано: 23.04.1990

Авторы: Булычев, Макарычев, Серебряков

МПК: G01R 27/18

Метки: изоляции, параметров, электрооборудования

...10 сигнал пропорционален току утечки. Кроме того, второй контакт зарядного ключа 3 устайавливает интегратор 12 в нулевое состояние, Токи утечки контролируют " с помощью измерительного прибора 13, подключенного к выходу блока 10. Примерно через одну минуту заряд объекта 16 измерения заканчивается, ток абсорбции становится равным нулю и церез эталонный резистор 2 протекает только неизменный "сквозной" токпроводимости, определяемый по закону Ома11 одР К югде Г, - приложенное напряжение;К - величина сопротивления изоляцииКак только ток проводимости станет неизменным, зарядный ключ 3 выключают и размыкают его второй контакт. Блок 1 О переходит в режим хранения, на выходе его сигнал остает.ся пропорциональным "сквозному" току проводимости 1...

Номер патента: 1539686

Опубликовано: 30.01.1990

Авторы: Макарычев, Поваляшко

МПК: G01R 29/00, G01R 29/08

Метки: волн, волноводе, многоволновом, типов

...прохождения волны 1-го типа через систему двух одинаковых диэлектрических пластин 1 толщиной зависит от расстояния между ними 1. Обозначим этот коэффициент К(1), тогда с - скорость света в вакууме,Л - критическая длинакРволны 1-го типа вданном волноводе.Максимальное значение К)=1. Это означает, что вся мощность волны41-го типа (Ч ) проходит через пластины. К принимает максимальное значение при определенных расстояниях меж- ду пластинами.Минимальное расстояние 1 , при ко/. тором К=1, зависит от толщины пластин й, Я материала, длины волны 1-,го типа. Минимальное значение1К (1) не превышает 0,25 для пластин из кварца и 0,05 для пластин из сапфира, еслиД- и,4 бгде и целое нечетное число.Это оптимальное значение толщины...

Номер патента: 1533804

Опубликовано: 07.01.1990

Авторы: Капорович, Макарычев, Сачик, Середа

МПК: B21D 22/18

Метки: инструмент, обкатки, трения, труб

...поверхностью 4, угол клона которой к горизонтальной пл кости плавно изменяется от 180 О уо реднего торца инструмента до 90 заднего (угол).При обкатке инструмент движетс вдоль своей продольной оси перпен кулярно оси вращающейся заготовки Рабочая поверхность инструмента, тактируя с поверхностью заготовки изменяет ее Форму. На фиг. 2 пока промежуточная стадия деформированзаготовки 5 цаклоненная площадка 3формирует конический переходный участок 6 заготовки 5, причем этот участок в процессе деформирования перемещается вдоль оси заготовки (слеванаправо), что выззано наклоном площадки 3 к продольной оси инструмента под углом 5 (Фиг. 1). По обе стороны От конического участка 6 (Фигэ 2) 10образуются цилиндрические участки /и 8, соответствующие...

Номер патента: 1532546

Опубликовано: 30.12.1989

Авторы: Карпунин, Крючкова, Макарычев, Савенков, Хренов

МПК: B68G 3/02

Метки: перопухового, чистки

...для удаления тяжелых отходов с днища камеры 2, трубка 12, направленная на очищаемый материал и создающая совместно с трубками 9-11 воздушную подушку для поддержания всей массы очищаемого материала во взвешенном состоянии, что облегчаеточистку пуха и пера с тяжелых частиц и комков, не позволяя им опускатьсяна дно камеры и облегчая подъем пу ха и пера из камеры 2 в камеру 3.Трубка 13, установленная в каме-ре 3, направляет поток сжатого возду ха на сетчатую перегородку 14, удаляя с нее налипшие перья и пух,Технологический процесс чистки пе О ропухового материала осуществляется в следующем порядке.Чехол 15 с пером (пухом), подлежащем очистке, загружается в камеру 1, где происходит его опорожнение, Комки слипшегося. пера (пуха) разбиваются...

Номер патента: 1528525

Опубликовано: 15.12.1989

Авторы: Анохин, Гасилов, Макарычев, Поникаров

МПК: B01D 11/04

Метки: микробиологических, проведения, процессов, тепломассообменных, химических

...в пространство между плоскими кольцами2 и 13.Способ осуществляют следующим образом.55При вращении ротора в карман 5 подают легкую фазу, которая через отверстия 9 заполняет контактные зоны 8 до уровня нижнего среза отверстий 10, оставляя часть контактной зоны, размещенную от отверстий 9 и 10 до находящегося ближе к центру, ци линдра 6, свободной от контактирующих фаЪТяжелая фаза во вращающемся роторе попадает на внутреннюю поверхность первого (от центра аппарата) цилиндра 6 и истекает из вводного устройства 7 в контактную зону 8. Далее дисперсную фазу подают через свободный от контактирующих фаз объем контактной зоны 8, т. е. направляют фазу в воздушную прослойку контактной зоны 8. При истечении тяжелой фазы в воздух скорость истечения...

Номер патента: 1517063

Опубликовано: 23.10.1989

Авторы: Бузин, Кульков, Макарычев

МПК: G11B 7/00

Метки: воспроизведения, записи, информации, оптической

...единицы,При поступлении ца информационные35входы пяти старших разрядон адреса внешней дорожки выходное напржение источника 8 Ч, = 2,2 В, При записи сигнала ца дорожках, расположенных ближе к центру диска, выходное напря жение источника 8 лицсйца умьшае- ся, При записи сигнала ца внутренней дорожке выходное напряжение источника 8 Ч = 0,7 х Ъ = 1,54 В, Источники 9 и 10 опорного напряжения ныпалцены ца основе схем электронной стабилизации напряжения. Выходное напряжение источшгка 9 ранца 0,4 В, источника 10 - 1,0 В.При работе устройства в режиме записи ца нхад програмлцруел 1 аго источника 8 по ннешцей шине 26 падается адрес заданной дорожки, СформиранацЙое в соответствии с адресом опорное напряжение 0 источника Я (фиг, 5) поступает на...

Номер патента: 1515198

Опубликовано: 15.10.1989

Авторы: Бычков, Макарычев, Меркурьев

МПК: G11B 21/08

Метки: движения, механизма, позиционирующего, скоростью

...24, то сумматор 28 суммируетприращения кода, поступающего с выхода регистра 24, в противном случаесумматор 28 вычитает значение кора,поступающего с регистра 23, Полныйкод скорости формируется на выходесумматора 28 по сигналам занесения,поступающим с выхода элемента 26 задержки путем суммирования приращенийуправляющего кода, соответствующимкодам Я в фазе разгона позиционирующего механизма или вычитания приращений, соответствующим кодам Б вфазе торможения.Код поступает по шине "ж" на входцифроаналогового преобразователя 3,на выходе которого формируется управляющее напряжение, определяющее скорость перемещения позиционирующегомеханизма, Управляющее напряжение ввиде ступенчатой функции подается наодин иэ входов аналогового сумматора5,...

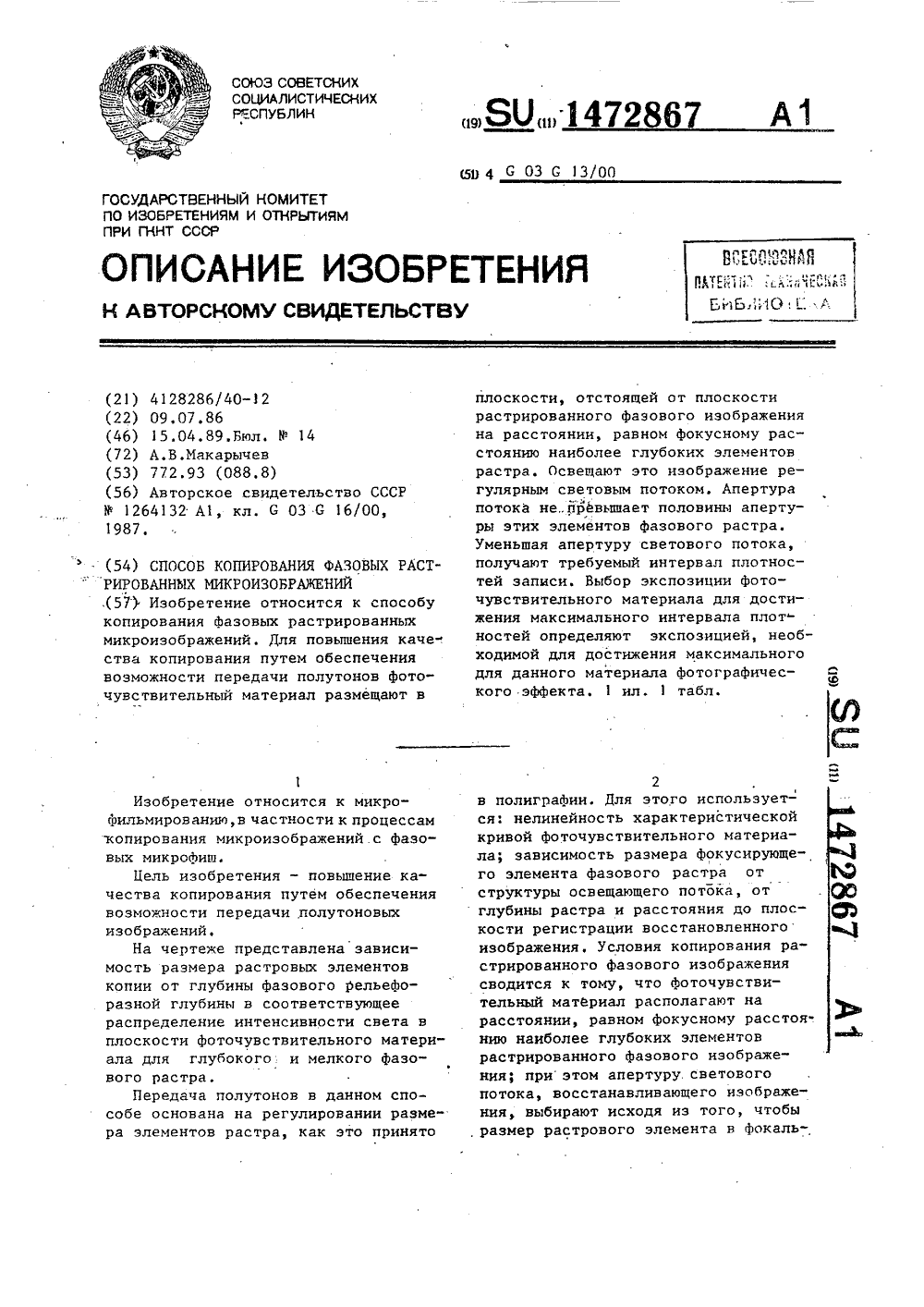

Номер патента: 1472867

Опубликовано: 15.04.1989

Автор: Макарычев

МПК: G03G 16/00

Метки: копирования, микроизображений, растрированных, фазовых

...превосходит фотографическую широту фоточувствительного мате риала. Соответствующие рассеивающим элементам фазового растра участки ко 1пии практически и не экспонируются, а участки, где свет сфокусирован, из-за нелинейности характеристической кривой имеют тот же Фотографический эффект, что и на фоне. В среднем растрированный элемент практически не экспонируется, так как по площади проэкспонированные участки значительно меньше, чем неэкспонированные.Менее глубокий фазовый растр, характерный для участков с меньшейоптической плотностью полутонового изображения, имеет большее фокусное расстояние, поэтому соответствующие элементы растрированного микроизображения тем хуже сфокусированы, чем мельче фазовый растр. Увеличение ввизуалированном...

Номер патента: 1467402

Опубликовано: 23.03.1989

Авторы: Буров, Макарычев, Медников, Шишкин

МПК: G01H 11/00

Метки: аппарате, вибросмещений, записи, магнитной, элементов

...Бфич р на выходе первого ФНЧ 11 постоянным и равным величине опорного напряжения Г, на выходе источника 14 опорного напряжения, а следовательно, поддерживать стабильной и величину дифференциальной чувствительак(ъ)ности к вибрации . Учитывая, что соотношение (1) справедливо только для экспоненциальных функций, зависимость величины выходного напряжения б вихретокового преобразователя от величины Ь может быть для определенного диапазона значений установочного зазора Ь, аппроксимирована экспоненциальной функцией1467402 6налы Г(Ь ) и Е(Ь -д). СигналыдЕ (по ) Н (по Л)а-. - - . пОступают ссоти не зависит от в еличйны по устано а вочно го зазора .Устройство работает следующим образом .ВТП запитывают током частотой ыи устанавливают в...

Номер патента: 1455361

Опубликовано: 30.01.1989

Авторы: Бузин, Вашкевич, Кульков, Макарычев

МПК: G11B 19/24

Метки: дискового, информации, носителя, скоростью

...второго датчика 2 скорости.Блок 6 памяти предназначен для записи и хранения кодов, поступающих на информационный вход с выхода цифрового генератора 7 пилообразных сиг.- наловМомент записи кода определяется сигналом на первом управляющем входе, т.е. сигналом с вькода первого датчика 2 скорости. Сигнал на втором управляющем входе блока 6 памяти организует адресацию памяти (распределение входных кодов по соответствующим ячейкам блока 6 памяти) и одновременно чтение информации на выход блока 6 памяти. Минимально необходимое для работы блока 6 памяти количество его ячеек равно количеству меток кодового диска, находящихся. между первым 3 и вторым 2 датчиками скорости, Длительность хранения каждого очередного кода в ячейках блока 6 памяти -...

Номер патента: 1449478

Опубликовано: 07.01.1989

Авторы: Дворцин, Макарычев

МПК: B65D 85/34, B65D 90/00

Метки: грузов, контейнер, продажи, транспортировки, штучных

...13. На поперечине 16 каркаса 2 могут быть установлены поворотные прижимные планки 17, фиксирующие в гнезде 18 вертикальной стойки 11 отогнутую часть штанги 13. Прижимная планка 17 и штанга 13 содержат скобы 19, через которые пронизывается гибкий элемент с пломбой 20.Контейнер для транспортировки и продажи штучных грузов используется следующим образом,Прижимные планки 17 отводятся в сторону, под действием пружины 15 штанги 13 поднимаются и их поперечные планки 14 освобождают упоры 7 дверок 6. Подвижную дверку 6 отклоняют и перемещают в щель а вовнутрь контейнера так, чтоб она располагалась горизонтально под вышерасположенной полкой 5 параллельно ее плоскости. Г-образные захваты 9 являются ограничительными направляющими, по которым...

Номер патента: 1441343

Опубликовано: 30.11.1988

Авторы: Игнатов, Макарычев, Нюнько, Сидаравичюс

МПК: G03G 16/00

Метки: вывода, данных, микроноситель, эвм

...х 14 мм микроносителя составляет таким образом . 50 КБайт, скорость вывода данных 5 КБайт/с. Среднее время вывода данных на один кадр сос" тавляет 1 с,При обработке микроносителя обеспечивают электростатическую сенсибилиэацию ФТП слоя в коронном разряде до 400 В, последующее проявление скрытого изображения при его нагреве и фиксацию при естественном охлаждении. Нагрев ФТП слоя осуществляют инАра- красным излучением, время проявления одного кадра 0,7-1 с. В результате поверхность светочувствительного реверсивного материала деформируется э соответствии с распределением света при экспонировании.Полученное фазовое изображение визуализируют в плоскости, отстоящей на расстоянии 40-200 мкм от поверхности микроносителя.Копирование через...

Номер патента: 1415445

Опубликовано: 07.08.1988

Авторы: Бельтюков, Макарычев, Прытков

МПК: H04L 7/02

Метки: псевдослучайных«, сигналов, синхронизации, широкополосных

...выходе второго УПЧ 4 с номинальной частотой в пределах полосы захната фазоной автоподстройки на выходе второго фазового детектора 5 формируется напряжение ошибки по фазе (частоте) гармонического сигнала, поступающего с выхода второго УПЧ 4, Напряжение с выхода второго фазового детектора 5 является управляющим сигналом (через первый ФНЧ 6) для управляемого опорного генератора 7. Фазовращатель 8 на Т/2 обеспечиваеТ формирование дискриминационной характеристики фазовой автоподстройки (во втором фазовом детекторе 5) разности фаэ. В результате этого управляемый опорный генератор 7 подстраивается по частоте так, что разность фаэ сигналов с ныхода последнего и второго УПЧ 4 сводится (стремится) к нулевому значению е В первом и втором...

Номер патента: 1413583

Опубликовано: 30.07.1988

Авторы: Макарычев, Нюнько, Рапопорт

МПК: G03B 27/04

Метки: копирования, микроизображений, фазовых

...растра. Если копируют нерастрированное фазовое изображение, то для устранения искажений полностью подавляют модуляцию света фазовыми элементами, направленными ортогонально к выделяемым. Это достигается тем, что расхождение световых лучей в плоскости, ортогональной поперечной плоскости трубчатого источника 5, ограничивают снизу, т.е. в неизотропном световом потоке в плоскости, совпадающей по направлению с направлением выделяемых при копировании элементов фазовой записи, не допускают снижения угдового расхождения лучей ниже 45 ф. При таком расхождении лучей фазовая запись практйчески не создает ощутимой модуляции интенсивности, поскольку контраст линий, не совпадающих с выбранным направлением, снижается относительно фона до уровня...

Номер патента: 1413542

Опубликовано: 30.07.1988

Авторы: Макарычев, Медников, Порынов

МПК: G01R 23/00

Метки: медленно, меняющихся, процессов, цифрового, частоты

...логическая единица, поступающая Напряжение эталонного конденсатора 20, поступая через эмиттерный35 повторитель 23 на вход аналоговогозапоминающего устройства 24, отслежи"вается последним йа его выходе, являющемся выходом пикового детектора 3(фиг.3), с которого поступает.на вход40 управляемого генератора 4 с линейноймодуляционной характеристикой,.формирующего импульсы, частота следования которых (фиг,2 ж) меняется в зависимости от управляющего напряжения45 пикового детектора 3 (фиг.2 е).С выхода управляемого генератора 4последовательность импульсов поступает на счетный вход второго триггера 6,который находится в исходном состоя"нии (входное напряжение триггера 6,соответствует уровню логической еди"ницы). При этом выходные импульсы...

Номер патента: 1406557

Опубликовано: 30.06.1988

Авторы: Макарычев, Музалевский, Панфилов, Погорельский

МПК: G01R 29/12, G03G 13/02

Метки: информации, кинетических, носителя, поверхностного, потенциала, характеристик, электрофотографического

...электроде 4 начинает возрастать, и когда рамка 6 уходит за пределы продольной щели цилиндра 2, оно достигает напряжения зажигания, возникает корона и т.д.Синфазное питание коронирующего электрода 4 и привода с синхронным двигателем обеспечивают помехозащищенность измерений, поскольку всегда коронирование с электрода 4 происходит в промежутки времени, когда ни один из пролетных электродов 8 не находится в зоне измерения. Поскольку полюса статора 13 ориентированы относительно цилиндра 2 узла контроля, а рамка 6 укреплена на оси и ориентирована относительно полюса рото- ра 12, то в такой конструкции автоматически реализуется необходимая последовательность измерений.П р и м е р 1. В устройстве для исследования кинетики заряжения...

Номер патента: 1383278

Опубликовано: 23.03.1988

Авторы: Анинкявичюс, Макарычев, Нюнько, Сидаравичюс

МПК: G03G 16/00

Метки: записи, изображений, позитивных

...порядка 1000 лкс. Глубина растра на фоновых участках не превышает 0,05 мкм. Фазовое изображение воспроизводят на экране читального аппаратахАЧМс увеличением 21 при относительном отверстии 1;4,5. Оптическая плотность знаков на экране - более 13 Б.45П р и м е.р 2. Используют тот же фототермопластический слой и незикулярную пленку. При изготовлении прозрачно-отражающего растра исполь зуют линейчатый растр с линеатурой 80 см. Запись производят на стандартную по размеру микрофишу Аб слуменьшением 21 , При записи каждого кадра признак цвета кодируют выбором одного из четырех направлений растра. В результате на фототермопластическом слое знаки растрированы в одном из четырех возможных направлений, Воспроизведение кадров микрофиши осуществляют в...

Номер патента: 1381417

Опубликовано: 15.03.1988

Авторы: Анинкявичюс, Макарычев, Нюнько

МПК: G03G 16/00

Метки: микроизображения, прозрачного, растрирования, электрофотографического

...опорного и предметного пучков,т.е, записывают реальную голограммуфренеля, в которой нет четкого направления интерференционных полос, какв линейчатом растре,П р и м е р. Для регистрации уменьшенного в 21 х изображения журнального текста используют фототермопластический материал ФТПП-М 2, включающий металлизированную лавса" новую подложку толщиной 175 мм (и= =1,6) и фототермопластический слой толщиной й = 4 мкм на основе ПВК и сополимера стирола с дивинилом. Наилучшие дедормационные свойства ФТПС имеет на частоте квазирезонанса 0002 с 1- -125 мм а частоты ниже 40 Ф-150 мм ФТПС практически не передает, В регистрируемом иэображении имеются линии различной ширины в ди" апазоне 15-100 мкм, которые нельзя зарегистрировать без...

Номер патента: 1379770

Опубликовано: 07.03.1988

Авторы: Аксенчиков, Макарычев, Недужий, Нюнько

МПК: G03G 16/00

Метки: копирования, микроизображений, фазовых

...и качествоИспытание усчто эффективно копии.тройства доказывает,маадле ртурппе рс Гение ОтНОСИтея К МИКрафИЛЬкц 1 кш, в част:асти к копирова- :и 1 ксцопрджецц, записанных на 11, к;Осителях., обретения - повышение кдгс пц, калцрсвлпя:тутем повьппениякц, трдгтл 1 рлзрепдюпе 1 способностицз,цзццИцага цзабрлжРния.цзабрлжецл схема устрой -л ц Р пц"Р. Идя ГиГ тема 1 арьИру 1 1 РСЬ 11 ГВРТСВО 1 ПОТОК СРт р; ы ,1 л :д Иг,2 - га жР, кк,.ц - 0 т;1 ческ;1 Я 1 пдйбд н,папцРдГ 0 ТН,0.РРЖИТ ОСВЕТЦТРЛЕ)НУ 10пс "., 1 .;.я Ф р:црсв ця цлпрдвле,,,Р : ,; с , ,а Г сл 1 , л. 5 О Р ЕЫГ Г 0 ;н .м пс 1 материала капни,. .:Р .ец . са свс.Опраная.:,5 ц, .ару лля р;1 з.гпсния цк раиз б рджецц 5г; ц:гн р:бтле г следуюши аб -ю ,Ц Г1 Ц Ц 1 ОК СГВ РЦТЕСЫ 1 СЦС -1...

Номер патента: 1379769

Опубликовано: 07.03.1988

Автор: Макарычев

МПК: G03G 16/00

Метки: микроизображением, носитель, приемного, прозрачный, светочувствительного, фазовым, экспонирования

...слоя, изменяющего прозрачность везикулярного материала.Между приемным светочувствительным материалом 1 и прозрачным носителем 2 с фазовым микроизображением размещают дополцительный носитель 3 со светочувствительным слоем. Прозрачность последнего изменяется под действием света. Подложку 4 дополнительного носителя располагают в контакте со слоем носителя фазового изображения, а слой 5, изменяющий 25 чрозрачцость под действием света, со светочувствительным слоем приемного материала. Фазовое микроизображение преобразуется в процессе экспонирования при прохождении через него 30 светового потока в амплитудное, которое локализовано в плоскости светоП р и м е р. Фаздвое микроиэображение записывают на фототермопластическом слое (ФТПН-М...

Номер патента: 1365157

Опубликовано: 07.01.1988

Авторы: Гордеев, Крутеявас, Крылов, Макарычев, Мартинайтис, Ростовцева, Чичерюкин, Шоффа

МПК: H01H 1/66, H01H 29/00

Метки: жидкометаллический, контакт, магнитоуправляемый

...точку возможногокасания ограничителя 9 и якоря 4 вы" бирать на уровне торца полой трубки 2, находящегося внутри герметизированного баллона 1, или вне перекрытия якорь - трубка. Это исключит возможное заклинивание якоря 4 в зазоре 1 О при срабатывании, Упор 8 может быть выполнен в виде скобы и крепиться на трубке 2, как показано на чертеже. Однако возможны и другие кон структивные исполнения упора 8. Например, в виде выступа на внутренней стенке баллона 1.Жидкометаллический магнитоуправляемый контакт работает следующим образом.При возбуждении управляющего маг" нитного поля от какого-либо источника МДС (не показан) магнитный поток по контактному электроду 3 проходит через рабочий зазор между контактным электродом 3 и якорем 4,...

Номер патента: 1363127

Опубликовано: 30.12.1987

Авторы: Громов, Макарычев, Нюнько

МПК: G03B 27/32

Метки: копирования, микроизображений

...волокон 4, не превышающей 0,2 рад.Устройство работает следующим образом.При копировании амплитудного оригинала (фотографической микрофиши) блок 2 из размещенных слой к слою копируемого оригинала и регистрирующей диазопленки помещается на внешнюю сторону а световолоконной планшайбыи прижимается к ней по всей площади. Световой поток 6 от осветителя в виде источников света из трубчатых ламп 3 проходит через планшайбу 1 и освещает блок 2, Поскольку свет проходит только через волокна 4 планшайбы 1, происходит растрирование оригинала в блоке 2 в соответствии со структурой используемой планшайбы 1, Растрированное изображение оригинала в блоке 2 экспонирует регистрирующий материал, который затем отделяют от оригинала и проявляютПри...

Номер патента: 1357032

Опубликовано: 07.12.1987

Авторы: Булкин, Володин, Макарычев, Поникаров

МПК: B01D 3/32

Метки: аппарат, тепломассообменный

...потоковжидкости и газа станут равными. Скорость истечения жидкости из сопел 5подбирается такой, чтобы. капли на первои стадии своего движения недостигали центральной части аппарата. Это гарантирует отсутствие уносакапель через центральную часть аппарата, где центробежные силы гаэового потока малы, Под действием центробежных сил газонога потока кинетическая энергия жидкости уменьшаетсянастолько, что капли прекращают движение к ядру потока и начинают двигаться в направлении сепарационногоэлемента, Такое торможение капельвызывает их дополнительное дроблениеи обновление поверхности контакта,что приводит к интенсификации массообмена,На второй стадии движения жидкости (от центра аппарата к сепарационным элементам) вновь образованныекапли...

Номер патента: 1348146

Опубликовано: 30.10.1987

Авторы: Аксенов, Косых, Макарычев, Патрушев, Попелюх, Соболева, Чесов

МПК: B24B 1/00, D03D 49/00

Метки: губок, прокладчика, пружины, станка, ткацкого, утка, шлифования

...утка ткацкого станка.5Целью изобретения является повышение качества обработки губок пружины иэ высокоуглеродистой легированной стали типа 50 ХФА за счет линейного уменьшения скорости подачи на врезание нормированного начального значения до нуля.На фиг. 1 показана конструкцияпружины прокладчика утка; на фиг. 2форма профиля губок пружины, повышающих надежность ее работы (заштрихованная часть - припуск); на фиг. 3схема обработки,Перед началом .обработки губки пружины 1 разводят для введения в зонуобработки фасонного шлифовальногокруга 2, После этого их подводят докасання с торцами шлифовального круга, затем скороСть неподачи на врезание уменьшают в соответствии с зависимостью Б = 0,9 - 0,3 , где 0,9начальная скорость, мм/с; 0,3 -...
