Номер патента: 1231330

Опубликовано: 15.05.1986

Авторы: Берг, Иванов, Линецкая

МПК: F24C 3/06, F24H 1/10

Метки: водонагреватель, контактный

...более равномерному распределению газа по сечению каждой секции. Секционирование улучшает соотношение площадей сечений секций контактной насадки 5 и подводящего патрубка 3, что способствует выравниванию эпюры скоростей газа по сечению насадки 5. Равномерному распределению газа по сечению насадки 5 способствует также увеличение высоты насадки 5 в местах максимальной скорости газа за счет наклона решетки и симметричного по отношению к секциям насадки 5 подводящего газового патрубка 3, Угол наклона решетки лежит в диапазоне 15 - 45. Уменьшение угла наклона решетки ниже 15 не дает сколько-нибудь заметного изменения высоты насадки 5 в зоне максимальной скорости газа. Увеличение угла наклона выше 45 значительно увеличивает ее высоту у...

Номер патента: 1224003

Опубликовано: 15.04.1986

Авторы: Келер, Криворуцкий, Линецкая

МПК: B05B 1/26, B05B 1/30

Метки: жидкости, разбрызгивания

...4 установлена свободно в соответствующемей патрубке 6 и выполнена на концевходящем в патрубок 6 с утолщением 7.Каждый патрубок 6 на конце, обращенном к отражательному щитку 5 вы"полнен с внутренним буртиком 8, перекрывающим размер утолщения 7 стой ки 4,Рабочая поверхность каждого отра жательного щитка 5 может быть выпол"нена шероховатой,Устройство также снабжено закрепленными на обращенньгл к перфорированнь 1 м трубам 2 сторонах отражатель ных щитков 5 конусными штырями 9,свободные концы которых установлены в отверстиях перфорации 3 труб 2 Устройст 11 О для рязорызгиванияжидкости работает следующим образом.Яидкост 1 подается в перфорированные трубы 2 откуда через перфорацию ороща"т отражательный щиток5 растекается по нему и...

Номер патента: 1180643

Опубликовано: 23.09.1985

Авторы: Барболин, Берг, Линецкая

МПК: F23C 10/18

Метки: котел

...слива золщра. чертеже не по заны), Топка 11 примыкаетвЬр%ней частью кю.;Ффф горизонтально расположенному газсхоу 3 с койвективными поверхностями 4 нагрева, разделенному вертикальными перегородками 5 на последовательно размещенные по ходу газов и снабженные виброоснованиями 6 золоулавливающие карманы 7. Последний по ходу щ газов карман 7 соединен через переключатель 8 с патрубком слива золы (не показан) и топкой 1, Часть конвективных поверхностей 4 нагрева размещена в полостях карманов 7, а дру гая часть - непосредственно над карманами 7, причем последние снабжены датчиками 9 уровня золы, примыкают один к другому и отделены общими для каждой смежной пары карманов 7 перегородками 5, в каждой из которых выполнено перепускное окно 10 с...

Номер патента: 1134500

Опубликовано: 15.01.1985

Авторы: Берг, Лесникова, Линецкая, Павлов, Поморцева

МПК: B65G 53/40, F23J 1/02

Метки: загрузочное, пневмотранспортной, сыпучего, установки

...относительно боковых стенок 7, к которым снизу подсоединены разгрузочные 2патрубки 8. Аэрирующая камера 9, образованная днищем 4 и частями 5, б аэрирующей решетки, сообщена с источником сжатого воздуха (не показан). Корпус 1 устройства разделен вертикальной перегородкой 10, размещенной в загрузочном патрубке 3, и установленной с зазором по отношению к частям 5, 6 аэрационной решетки. Части 5, б аэрирующей решетки Выполнены в виде жалюзи с переменным углом их открытия, 10 загрузочный патрубок 3 выполнен с сужающимся сечением 11 в его нижней части, Передняя и задняя стенки корпуса 1 могут быть выполнены съемными (не показаны).Загрузочное устройство работает следующим образом.Сыпучий материал подается в корпус 1через загрузочный...

Номер патента: 1126519

Опубликовано: 30.11.1984

Авторы: Берг, Лесникова, Линецкая, Павлов, Поморцева, Шилкин

МПК: B65G 53/56

Метки: пневмотранспортной, распределитель, сыпучего, установки

...находится вертикальная труба 2, выполненная с расширяющимся сечением в средней части и сопряженным с ним постоянным сечением в ее нижней части. В нижней части корпуса расположено аэрирующее приспособление 3, разделенное на две половины с автономным подводом воздуха к каждой из них. Корпус выполнен с двойными боковыми наклонными стенками 4 и 5, образующими каналы 6 для подачи материала к окнам для выгрузки материала 7, либо 5 10 15 20 25 30 35 в различные магистрали аэрожелобов системы пневмотранспорта, либо параллельно в систему гидрозолоудаления (ГЗУ) и систему пневмозолоудаления (ПЗУ). В верхней части корпуса находятся патрубки 8 для отсоса транспортирующего воздуха после отделения его материала в сепарационной зоне 9. Перед...

Номер патента: 1126330

Опубликовано: 30.11.1984

Авторы: Григорьев, Келер, Криворуцкий, Кузьминых, Левченко, Линецкая

МПК: B05B 1/26

Метки: жидкости, разбрызгивания

...- разрез А-А на фиг.1., Устройство для разбрызгивания жид 1 кости, содержит водораспределительный коллектор 1, соединенный черезотводы (не показаны) с горизонтальнорасположенными поп, ним трубами 2, вверхней части которых по их длиневыполнена перфорация 3 и установленына стойках 4 отражательные щитки 5.Водораспределительный коллектор 1снабжен перпендикулярно расположенными рубам 2 патрубками 6, количество которых равно количеству стоек 4.Каждая стойка 4 установлена свободнов соответствующем ей патрубке 6 и выполнена на.конце, входящем в патрубок6 с утолщением 7. Каждый патрубок 6на конце, обращенном к отражателю 5,выполнен с внутренним буртиком 8, перекрывающим размер утолщения 7 стойки 4Рабочая поверхность щитка 5выполнена...

Номер патента: 1110991

Опубликовано: 30.08.1984

Авторы: Барболин, Берг, Линецкая

МПК: F23C 10/04

Метки: котел

...тем, что в котле, содержащем топку кипящего слоя с питателем и патрубком слива золы,при 35 мыкающую верхней частью к наклонному газоходу с конвективными поверхностями нагрева, проекция выходного сечения которого на горизонтальную плоскость расположена за габаритами топ О ки, газоход снабжен каскадно расположенными карманами, каждый .из ко- торых выподяен с виброоснованием, переливной трубой, имеющей переключатель, и патрубок слива золы, причем конвективные поверхности наклонены вверх и снабжены на нижней образующей л "образными направляющими, а в полости каждого кармана установлены дополнительные конвективные поверх" ности нагрева.На Фиг.1 изображен котел, общий вид; на фиг.2 - фрагмент конвективной поверхности с направляющими.Котел...

Номер патента: 1044895

Опубликовано: 30.09.1983

Авторы: Берг, Лесникова, Линецкая, Поморцева, Шувалов

МПК: F23J 1/02

Метки: золоуловителе, золы, осажденной, эвакуации

...к пористому днищу, обраэуюцая шлюзовую камеру. Верхний конецпатрубка слива золы в систему ГЗУ.расположен в шлюзовой камере под)О уровнем патрубка слива золы в систему ПЗУ, т.е. ниже его, Нижний,жеконец патрубка 7 погружен в гидрозатвор 10 под уровень воды в нем.Шлюзовая камера, образованнаяпере 15 городкой 9 и корпусом 1, соединенав верхней части воздухоперепускнойлинией 11 с установленным на нейрегулирующим органом 12 с надслоевым пространством корпуса 1.Устройство для эвакуации золы,осажденной н золоуловителе работает следующим образом.Аэрирующий агент - воздух черезвоздухоподводящий патрубок 5 и воэдухоприемную камеру 4 подается подпористое днице б и приводит н псендоожиженное состояние находящийсяв ней слой эолы, подача которой...

Номер патента: 1040283

Опубликовано: 07.09.1983

Авторы: Берг, Кузьминых, Линецкая

МПК: F23L 15/02

Метки: регенеративный, теплообменник

...них вертикальным пере" точным каналом 4 с воронкообразным верхним участком 5 и отверстиями б в верхней и нижней частях его боковых стенок 7. Отверстия б нижней части боковых стенок 7 снабжены регулировочными заслонками 8. На боковых стенках 7 могут быть установлены наклонные вниз полки 9, смещенные цо высоте относительно полок 9 противоположной стенки 7. Полки 9 могут быть выполнены поворотными. Камеры 2 и 3 в верхней части могут быть снабжены отражающими козырьками 10. Отверстия б в верхней части стенок 7 снабжены заслонками .11, закрепленными на боковых стенках 7 при помощи шарнирного механизма, Перегородка 12 разделяет камеры 2 и 3.Теплообменник работает следующим образом.1040283 В газовую камеру 2 и воздушную камеру 3 через...

Номер патента: 1012950

Опубликовано: 23.04.1983

Авторы: Барболин, Берг, Линецкая

МПК: B01D 45/12

Метки: аппарат, возврата, дисперсной, средой, улавливания, уноса

...дения, вследствие чего происходитвсплесков (над боковой стенкой аппа" :З Резкое падение скорости газа, В рерата 2). зультате этого иэ потока газа -выИежду грузовым клапаном 11 и шибе- падают частички уноса, которые подром 7 имеется жесткая связь (злектри" действием силы веса осаждаются наческая; гидравлическая или механичес- стенке 5. Угол наклона к горизонтукая),. Стенки 4, 5 и перегородки 8, 1 стенки 5 выбирается в пределах ю12 в случаеиспользования аппарата с =(004-9). Минимальный угол накловысокотемпературным слоем, Ч целью на сА,=0,04 и является необходимымпредохранения их от пережога, могут для надежного транспортированйя матебыть выполнены из огнеупорного мате- риала в ожиженном состоянии. Увели-риала, например шамота. чение...

Номер патента: 982809

Опубликовано: 23.12.1982

Авторы: Линецкая, Шихов

МПК: B03C 7/04

Метки: сепаратор

...В1 аэгрузотный патр:бок б (на фиг, .1.справа)Одсгабленн;те 11 те е ткдесОе 1 оле уЩКИВОВ НЕ УГ.ттвт 1,Кт ДИСПЕРСНЫй Мат РЭРИВЛ На .дГ;тд ГЕ рОН ОСЫгаЕТСЯ Впаэт Од. ЭО .т-;д ПГтог 5 КИ. ЭТОМУ ТВКжЕмогутт сп 3;Орз.: ге.в;, ь це ки 4, испОль.ЭДРСЛДЕ 3 К Р;:. т ЯЕ РДозтЕКТркэаГОРОВ д 65 41 осл: Металли е кого шкива напряженость поля гране;Ортерной лентыОпя 1 ь ВОЭратт 3 эт р н ОссВший на неЙ1 ТТЕтиа; 1 азРУж тЕт:СЯ р ПьОТИВОПОЛОЖого мсталлического шкива в разгру(згтдЫй патрубок (на фиг. 1 слева 1,(1 угеОдисперсеая фракция Вьходит подпористую перегородку (на фткг. 1 неподазано)д Прк такой непрерывной работе агарата происходит разделениематер;ала на две фракцкид 1 епрерывна работа агг:.арата возможна также.ри необходкмост 1 разделения двух...

Номер патента: 981147

Опубликовано: 15.12.1982

Авторы: Берг, Линецкая, Поморцева

МПК: B65G 53/18

Метки: аэрожелоб, дисперсного, транспортирования

...к центру меньше угла естественного откоса транспортируемого дисперсного материала, В связи с тем, что псевдоожиженный материал обладает высокой текучестью, небольшой угол наклона перегородки 3 (около 0,03-0,04) обеспечивает хороший рассев дисперсного материала по всей ее поверхности.Аэрожелоб работает следующим об.разом.На перегородку 2 подается исходный транспортируемый продукт. Одно временно под перегородки 2 и 3 подается воздух в количестве, необходимом для преодоления их сопротивления и псевдоожижения дисперсного материала, находящегося на перегородках. Дис персный материал на перегородке 2 псевдоожижается и, приобретая текучесть, движется по аэрожелобу в сторону разгрузки; При этом крупная фракция задерживается на перегородке 2, а...

Номер патента: 980794

Опубликовано: 15.12.1982

Авторы: Линецкая, Шихов

МПК: B01F 3/18

Метки: приготовления, процесса, смеси

...нулю.5 Способ регулирования осуществляетсяследующим образом,В аппарат 1 загружаются равные весовые объемы полиэтилена и силикагеля, которые различаются по фракционному составу.Из аппарата 1 отбирается проба смеси,которая направляется в клетку Фарадея 2,подключенную к прибору 3 электростатической системы. Последний фиксирует заряд статического электричества пробы дисперсногоматериала. На шкале в крайних положениях980794 формула изобретения 20 кам игрумв Составитель Т. Чулкова Техред И. Верес Корректор О. Билак Тираж 622 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. КасардаЗаказ 95408...

Номер патента: 912227

Опубликовано: 15.03.1982

Авторы: Линецкая, Шихов

МПК: B01D 46/36

Метки: газа, фильтр

...например шпагата 7, Прииспользовании Фильтра в условияхвь 1 соких температур или агрессивныхсред ворсистый материал может бытьзаменен тканью из стекловолокна 10или синтетической тканью типа "нитрон", "орлон" и т.п,Расстояние между отдельнымипусками ворсистого материала 7(поперек транспорта) выбрано так, 15что на верхней части транспортераэти пучки накладываются друг на друга и обеспечивают перекрывание транспортера в несколько 2-5) раз.Под транспортерной лентой устанав- рвливается виброопора 8, покрытая слоем диэлектрика, подключенная к вибратору 9.Фильтр работает следующим образом.Из патрубка 2 под транспортерную 25движущуюся ленту поступает запыленный воздух. Проходя через фильтрующие элементы 5, отрезки цепей 6 иворсистый материал,...

Номер патента: 908856

Опубликовано: 28.02.1982

Авторы: Коробов, Леванто, Лившиц, Линецкая, Малинина, Миронов, Неделин, Папченко, Титов, Цырлин, Чекалов

МПК: C21D 1/78

Метки: изотропной, стали, холоднокатаной, электротехнической

...в росте уже не проявляется. В некоторых случаях возможночастичное протекание вторичной рекристаллизации зерен (110)(ООЦ .Временные интервалы выдержки металла 1-5 мин при температурах промежуточной термообработки связаны срастворением дисперсных нитридных 45Фаз. Температура промежуточной термообработки определяется типом нит"ридных Фаз. Например нитриды кремния 5 з й 4 интенсивно растворяются при900 С, а нитриды алюминия А 1 И - при1100 фС, т.е. температура растворения нитридных Фаэ в промышленныхкремнистых электротехнических сталяхколеблется от 900-1300 С. Нижнийвременной интервал (1 мин) относитсяк верхней температуре промежуточнойтермообработки, а 5 мин - к 900 фС,Быстрое охлаждение после промежуточной термообработки необходимо...

Номер патента: 880496

Опубликовано: 15.11.1981

Авторы: Линецкая, Шихов

МПК: B03C 7/00

Метки: ископаемых, обогащения, полезных

...диэлектрической крышкой 7, Дно емкости выполнено в виде диэлектрической решетки.Способ о яется следующим об. разом.При дроблении твердого материала вемкости 1 с помощью механизма 2 полезный компонент, .порода и емкость электриэуются и получают заряды статического электричества различной полярности. Снизу через газо- распределительную решетку в емкость подается газ,В процессе измельчения перерабатывае. мого материала и за счет псевдоожижения наиболее мелкозернистые частицы поднимаются в верхнюю часть аппарата. Здесь происходит сепарация материала в зависимости от полярности заряда. При этом тело 6 вначале заряжают зарядом емкости путем контакта с ней. Тогда в крайнем правом положении тела 6 на него налипают частицы с зарядом...

Номер патента: 857323

Опубликовано: 23.08.1981

Авторы: Волочай, Глубиш, Ермакова, Кац, Линецкая, Макарчиков, Матюк, Рожко, Степанчук, Якимец

МПК: D06M 15/66

Метки: водоотталкивающей, отделки, состав, текстильных

...обрабатывают на плюсов. ке прн 20 ОС составами, приведеннымив табл.2,При отделке полотна из полиэфирныхнитей известным составом, водопоглощение составляет 18"19.Таким образом, из данных таблицывидно, что отделка тканей полифенилсилоксановым лаком, модифицированнымпредельными углеводородами составаСь 7 Нь-СззН,08, по сравнению с из"вестным спйсобом обеспечивает сниже"1 О ние намокаемости текстильных материалов при сохранении их хорошего грифа.П р и м е р 3. Полушерстянуюткань, состоящую их 50 шерсти и50 полиакрилонитрильного волокна,15 обрабатывают следующим составом,вес.ч.:Полифенилсилоксановый лак 0,50Предельные углеводо;щ роды 0,02Тетрабутоксититан 0,10Трихлорэтилен 100В 0,5 вес.ч. полифенилсилоксанового лака при перемешивании...

Номер патента: 801868

Опубликовано: 07.02.1981

Авторы: Линецкая, Шихов

МПК: B01J 8/18

Метки: «кипящем»слое, переработки, порош-кообразных

...чертеже показана схема устройства,Устройство содержит корпус 1 сгазораспределительной решеткой 2.По высоте корпуса 1 расположены разгрузочные окна 3, в которые вмочтированы перфориронанные пластины 4.Под каждым окном 3 установлены перфорированные лотки 5, а перед окнами - 3 - заслонки б, установленныес возможностью закрывания какоголибо из них. Размер перфорации пластин 4 и лотков 5 уменьшается в сторону гаэораспределительной решетки2, Перфорация н каждом лотке 5 поразмеру равна перфорации пластины 4,вмонтированной в разгрузочное окно 3,расположенное под данным лотком 5.Все лотки 5 объединены общим кожухом7, Величина перфорации для пластин4 и лотков 5 в конкретном примеревыбраны из соотношения 4:2;1, Устройство может работать...

Номер патента: 774581

Опубликовано: 30.10.1980

Авторы: Линецкая, Шихов

МПК: B01J 8/18

Метки: аппарат, кипящем, переработки, слое

...4 из различных перерабатываемых материалов, в данном случае из двух материалов. Дно стакана 2 выполнено в виде газораспределительной решетки 5 с отверстиями 6 и 7,цля выгрузки, размещенными по ее периферии. Отверстия 6, прилегающие к полосам 3, имеющим покрытие иэ одного материала, соединены между собой. Аналогично соединены и отверстия 7.Работа аппарата может быть пояснена на примере переработки двух материалов следующим образом.Смесь двух различных дисперсных маЯ териалов с частицами 8 и 9, близкими по весу и размерам, засыпается в аппаратДалее через газораспределительную решетку 5 подается газ, обеспечивающий ожижение частиц материалов и их трение о внутреннюю поверхность стакана 2.Поскольку при трении частиц одного и того же...

Номер патента: 605095

Опубликовано: 30.04.1978

Авторы: Линецкая, Шихов

МПК: G01F 1/64

Метки: расхода, сыпучего

...через измеряют величи материала стати ичающийся ектризации конт ектростатическое редующейся пол его матесыпучий остатичеикающегоэлектр и , с целью емого масоздают Источники инфор принятые во внимание п 1. Ильинский В. М. Беск ние расходов. Энергия, 19 2. Авторское свидетельств 25 кл, б 01 Р 1/64, 191 г.(54) СПОСОБ ИЗМЕРЕНИЯ РА Изобретение относится к области приб строения и предназначено для измерения хода сыпучих материалов,Известны способы измерения расхода потоков, основанные на измерении времени прохождения определенной метки потока от момента создания до регистрации этой метки 1.Известны также способы измерения расхода сыпучих материалов, заключающиеся в том, что сыпучий материал поопускают через электростатическое поле и...

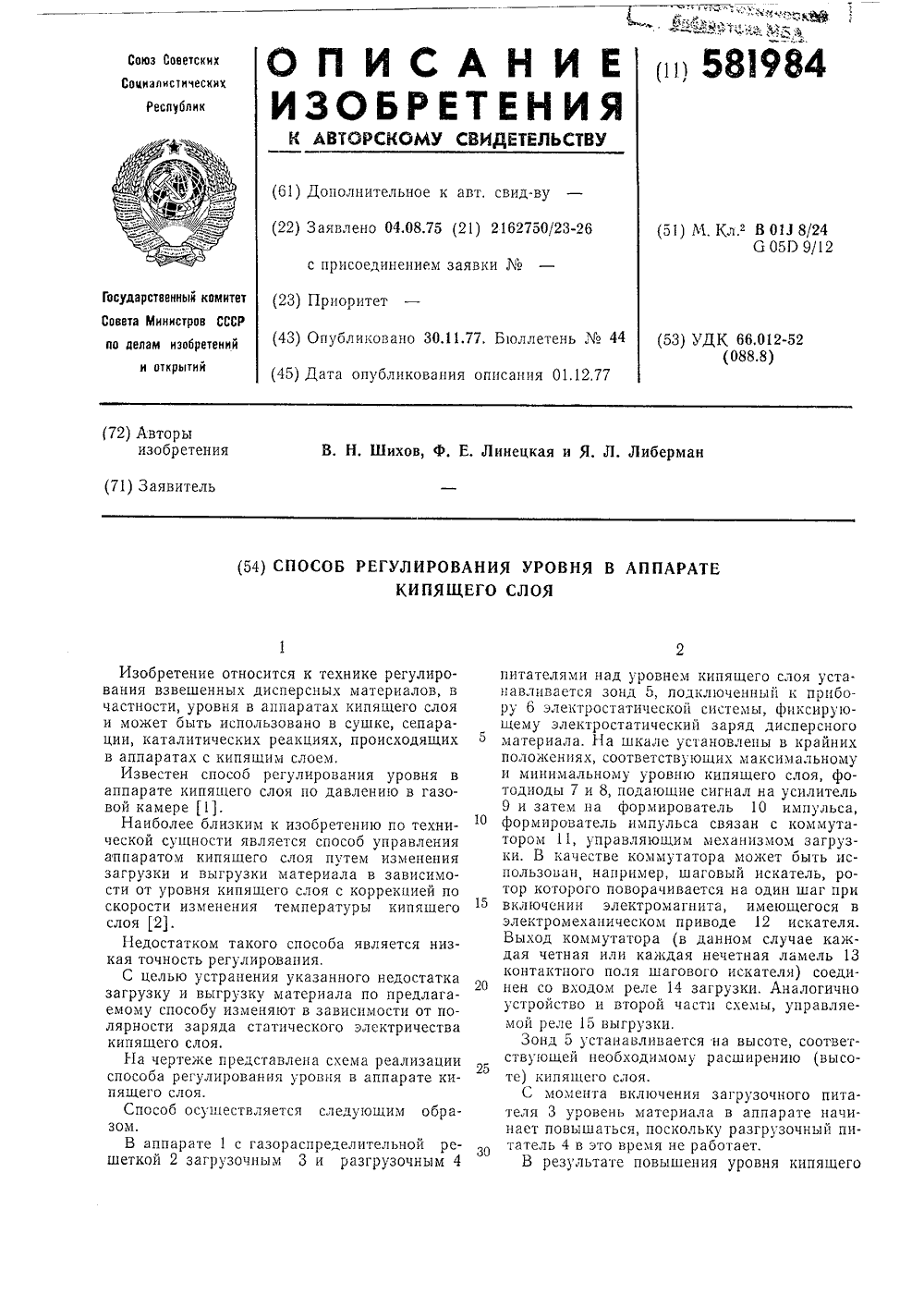

Номер патента: 581984

Опубликовано: 30.11.1977

Авторы: Либерман, Линецкая, Шихов

МПК: B01J 8/24

Метки: аппарате, кипящего, слоя, уровня

...искателя) соеди 20 нен со входом реле 14 загрузки. Аналогичноустройство и второй части схемы, управляемой реле 15 выгрузки,Зонд 5 устанаьливается на высоте, соответствующей необходимому расширению (высо 25те) кипящего слоя.С момента включения загрузочного питателя 3 уровень материала в аппарате начинает повышаться, поскольку разгрузочный питатель 4 в это время не работает.В результате повышения уровня кипящегослоя зонд оказывается погруженным в кипящий слой. Световой указатель шкалы прибора 6 перемещается в соответствии с ростом заряда, например, отрицательной полярности и попадает на фотодиод 8. Сигнал от фотодиода усиливается в усилителе 9, формируется в формирователе 10 и поступает на электрический привод 12 коммутатора 11. В...

Номер патента: 569950

Опубликовано: 25.08.1977

Авторы: Коваленко, Линецкая, Миронов, Шихов

МПК: G01P 3/64

Метки: датчик, заряда, носителей, скорости, электрического

...т устройству 6, По обе стороиы ко тура б уо тановлеиы заземленные экраны 1 и 2. Эа эвмлвиный экран 1, установленный со сторо ны выхода носителей заряда (частиц), вы полнея изогнутым, Заземленный экран 2, установленный со стороны входа носителей заряда (частиц), покрыт слоем диэлектрика 3. Отбойный козырек 7 на стойках 8 установлен на изогнутом экране 1 со стороны выхода частиц из датчика.Предлагаемое .устройство работает .следу юшим образом, Датчик устанавливают в среде носителей эпектричского заряда в соот569950 Составитель В, Оже Рекактоо Р 11 ком ТекРек А. Демьввова Ко екто Г 1, Макаванч Заказ 3283/36 Тираж 1101 П одписное 1.111 И 1111 Р 1 Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва,...

Номер патента: 569902

Опубликовано: 25.08.1977

Авторы: Васанова, Вершинин, Либерман, Линецкая, Шихов

МПК: G01N 11/10

Метки: вязкости, дисперсной, системы

...4 и соответственно усилие, зафиксированное тензодатчиком вкаждый момент времеуи, пропорциональносопротивлению (вязкости) дисперсной среды.Сила ( Р- Г ), действующая в направлении35 перемещения шарика, уравновешивается противодействующей силой - деформацией пружины, Это показание усиливается усилителем11 и регистрируется прибором 12 в точках,зафиксированных датчиком 9.40 В зависимость (2) необходимо подставлятпостоянную величину ( 11 о - скорость перемецения шарика)и различные во времени (Р-Ру)усилия, зафиксированные тенэодатчиком, По-,лучение дискретных сигналов от тензодатчика позволяет определить коррекцию деформации пружины и ее местоположение, а значити локальную вязкость дисперсной системы вточках измерения. Распределение...

Номер патента: 548304

Опубликовано: 28.02.1977

Авторы: Линецкая, Шихов

МПК: B01D 46/30

Метки: газа, фильтр

...в зернистом слое, аметаллический - над бункером.Для осуществления непрерывной регенера 10 ции по всему слою барабаны расположены вшахматном порядке, Улучшению регенерацииспособствует также то, что расположенные рядом диэлектрические нити выполнены пз разнородных материалов.15 На фиг. 1 представлен фильтр; на фиг. 2 -разрез по А - А на фиг. 1; на фиг. 3 - разрезпо Б - Б на фпг. 1.В корпусе 1 фильтра установлены сетки 2,3. На сетке 2 размещен зернистый слой 4 пз20 гранул разнородных диэлектриков, а на сетке 3 - слой 5 из резиновых гранул. На корпусе фильтра установлен вибратор 6. Приводные барабаны из диэлектрика 7 размещены взернистом слое 4, а металлические приводные25 барабаны 8 - вне зернистого слоя над бункером 9 для сбора...
