Способ регулирования уровня в аппарате кипящего слоя

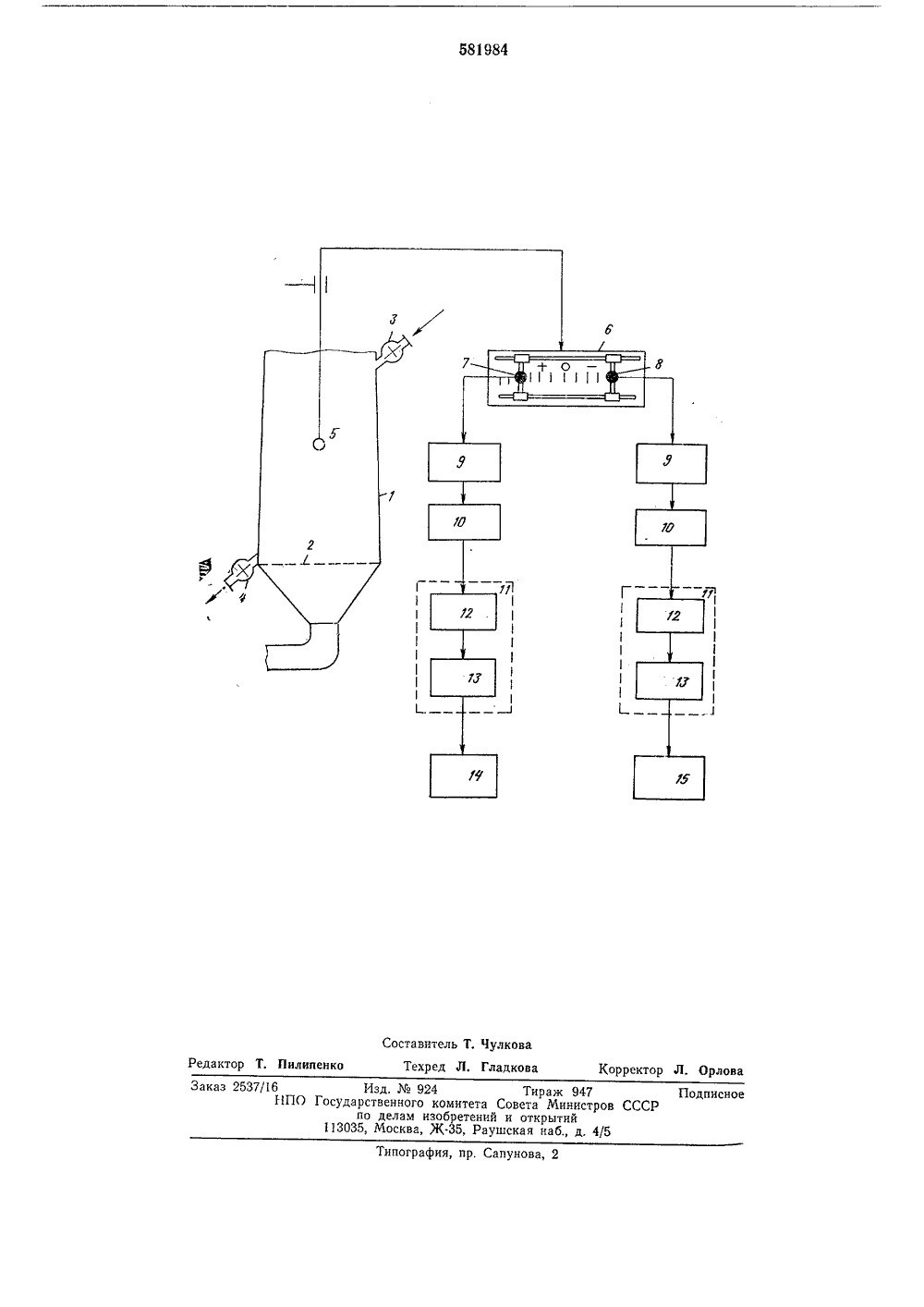

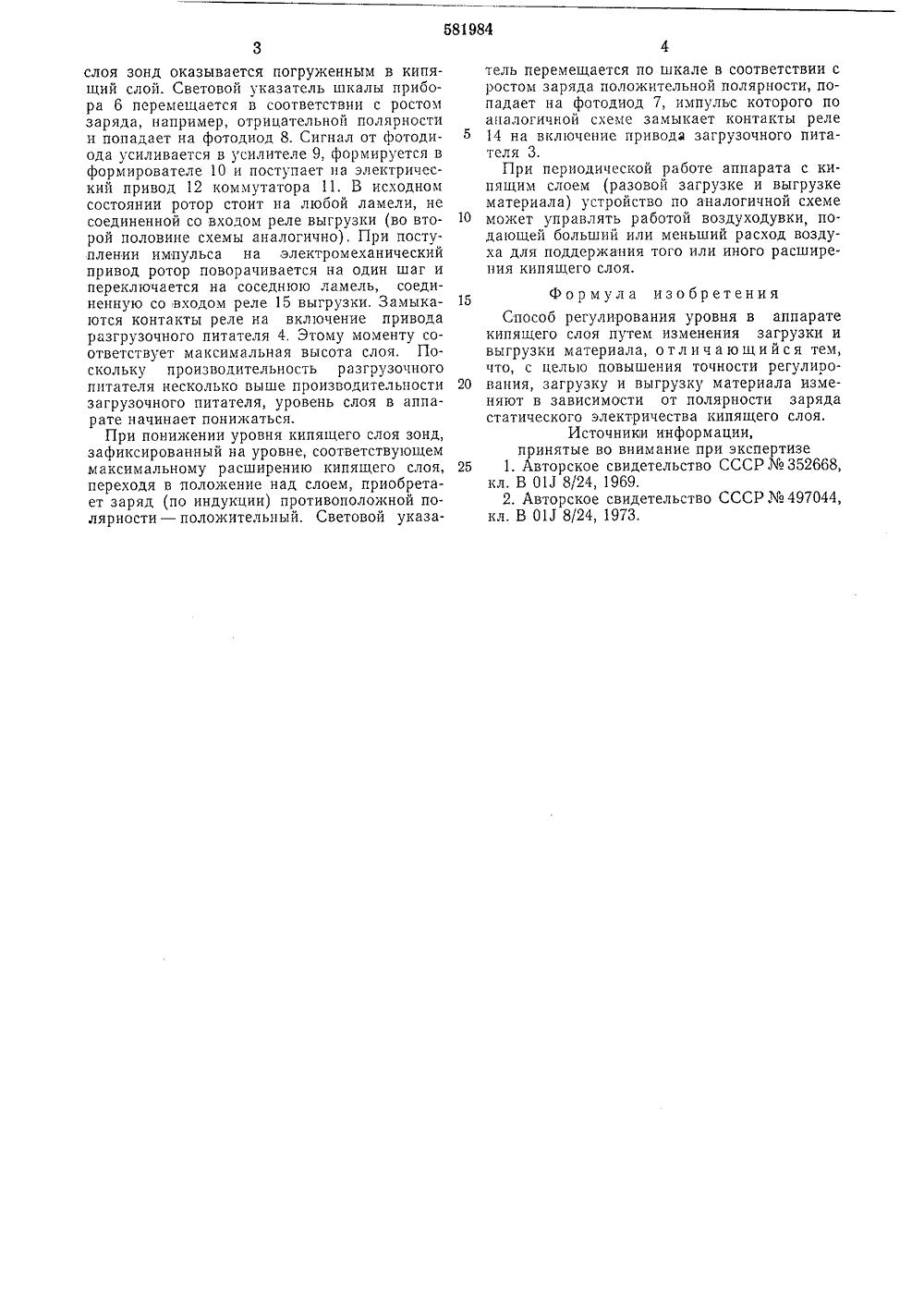

ОПИСАНИЕ 1 58 О 84ИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реслхблик(45) Дата опубликования описания 01,12.7 М. Кл,з В 013 8/24 6 05 Л 9/12Государственныи комите Совета Министров СССР(1) Заявител 4) СПОС ГУЛИРОВАНИЯ УРОВНЯ В АППАРАТ КИПЯЩЕГО СЛОЯ ате 1 с газораспределительной резагрузочным 3 и разгрузочным 4 В ап еткой Изобретение относится к технике регулирования взвешенных дисперсных материалов, вчастности, уровня в аппаратах кипящего слояи может быть использовано в сушке, сепарации, каталитических реакциях, происходящихв аппаратах с кипящим слоем,Известен способ регулирования уровня ваппарате кипящего слоя по давлению в газовой камере 11.Наиболее близким к изобретению по технической сущности является способ управленияаппаратом кипящего слоя путем изменениязагрузки и выгрузки материала в зависимости от уровня кипящего слоя с коррекцией поскорости изменения температуры кипящегослоя 2.Недостатком такого способа является низкая точность регулирования.С целью устранения указанного недостатказагрузку и выгрузку материала по предлагаемому способу изменяют в зависимости от полярности заряда статического электричествакипящего слоя,На чертеже представлена схема реализацииспособа регулирования уровня в аппарате кипящего слоя.Способ осуществляется следующим обрапитателями над уровнем кипящего слоя устанавливается зонд 5, подключенный к прибору б электростатической системы, фиксирующему электростатический заряд дисперсногоматериала. На шкале установлены в крайнихположениях, соответствующих максимальномуи минимальному уровню кипящего слоя, фотодиоды 7 и 8, подающие сигнал на усилитель9 и затем на формирователь 10 импульса,10 формирователь импульса связан с коммутатором 11, управляющим механизмом загрузки. В качестве коммутатора может быть использоьан например, шаговый искатель, ротор которого поворачивается на один шаг при15 включении электромагнита, имеющегося вэлектромеханическом приводе 12 искателя.Выход коммутатора (в данном случае каждая четная или казкдая нечетная ламель 13контактного поля шагового искателя) соеди 20 нен со входом реле 14 загрузки. Аналогичноустройство и второй части схемы, управляемой реле 15 выгрузки,Зонд 5 устанаьливается на высоте, соответствующей необходимому расширению (высо 25те) кипящего слоя.С момента включения загрузочного питателя 3 уровень материала в аппарате начинает повышаться, поскольку разгрузочный питатель 4 в это время не работает.В результате повышения уровня кипящегослоя зонд оказывается погруженным в кипящий слой. Световой указатель шкалы прибора 6 перемещается в соответствии с ростом заряда, например, отрицательной полярности и попадает на фотодиод 8. Сигнал от фотодиода усиливается в усилителе 9, формируется в формирователе 10 и поступает на электрический привод 12 коммутатора 11. В исходном состоянии ротор стоит на любой ламели, не соединенной со входом реле выгрузки (во второй половине схемы аналогично), При поступлении импульса на электромеханический привод ротор поворачивается на один шаг и переключается на соседнюю ламель, соединенную со входом реле 15 выгрузки, Замыкаются контакты реле на включение привода разгрузочного питателя 4, Этому моменту соответствует максимальная высота слоя. Поскольку производительность разгрузочного питателя несколько выше производительности загрузочного питателя, уровень слоя в аппарате начинает понижаться.При понижении уровня кипящего слоя зонд, зафиксированный на уровне, соответствующем максимальному расширению кипящего слоя, переходя в положение над слоем, приобретает заряд (по индукции) противоположной полярности - положительный. Световой указатель перемещается по шкале в соответствии сростом заряда положительной полярности, попадает на фотодиод 7, импульс которого поаналогичной схеме замыкает контакты реле14 на включение привода загрузочного питателя 3,При периодической работе аппарата с кипящим слоем (разовой загрузке и выгрузкематериала) устройство по аналогичной схеме10 может управлять работой воздуходувки, подающей больший или меньший расход воздуха для поддержания того или иного расширения кипящего слоя,Формула изобретенияСпособ регулирования уровня в аппаратекипящего слоя путем изменения загрузки ивыгрузки материала, о т л и ч а ю щ и й с я тем,что, с целью повышения точности регулиро 20 нация, загрузку и выгрузку материала изменяют в зависимости от полярности зарядастатического электричества кипящего слоя.Источники информации,принятые во внимание при экспертизе25 1. Авторское свидетельство СССР Мо 352668,кл. В 011 8/24, 1969,2. Авторское свидетельство СССР Мо 497044,кл. В 011 8/24, 1973,581984 Составитель Т. ЧулковаПилипенко Техред Л. Гладкова Корректор Л. Орлов Редактор аказ 2537/16Е 1 П Типография, пр. Сапунова,Изд.924осударственного комитета Со по делам изобретений и113035, Москва, Ж.35, Раушс Тираж 947 Подписноета Министров СССРоткрытийая наб., д. 4/5
