Формирователь импульсов

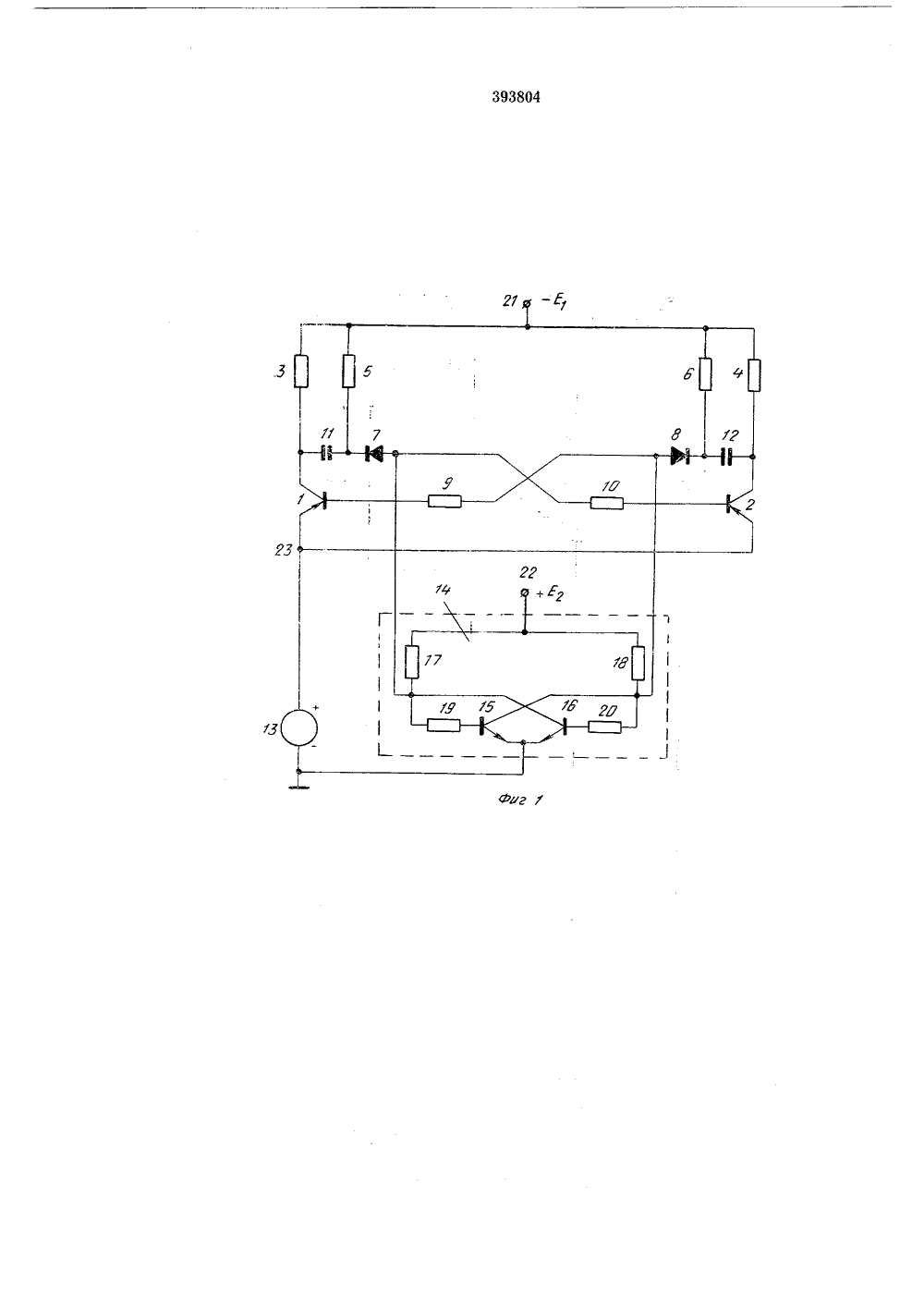

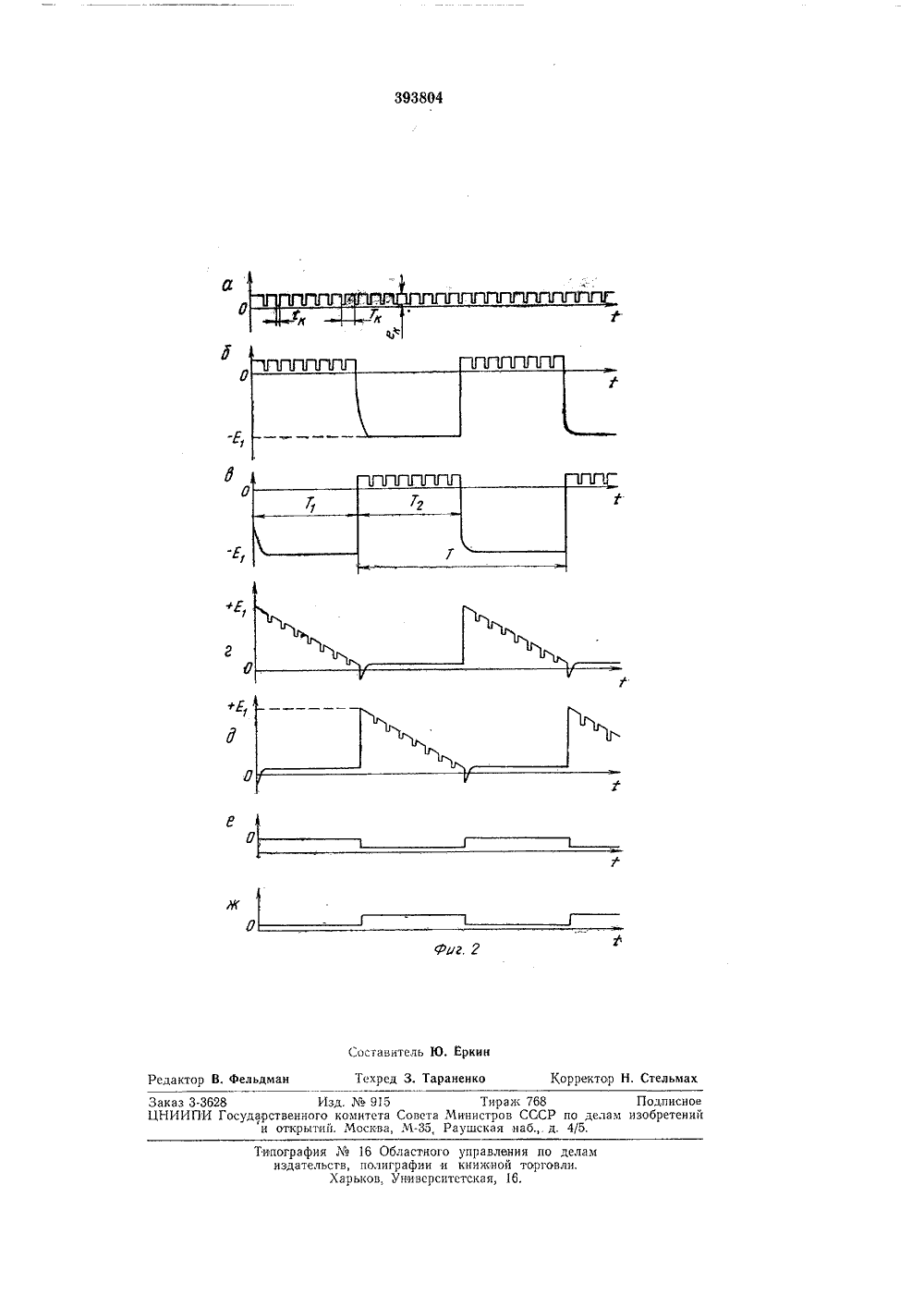

О П И С А Н И Е 393804ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 09.Ч 11.1971 ( 1693029/26-9) М Кл Н 031 с 3/281 с присоединением заявки-Приоритет -Опубликовано 10.Ч 111.1973. Бюллетень33 Дата опубликования описания 10.Ч 1.1974,1 асударствеииый комитет Саватв Миииатроа СССР по делам иэабретений и открытийУД К 621.374.2 (088.8) Авторизобретения Э, В. Ланьшин Заявитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может использоваться в качестве генератора низких частот Известный формирователь импульсов, содержащий мультивибратор на двух транзисторах р-п-р типа, в котором времязадающие конденсаторы включены между,коллекгора 1 мн транзисторов и общими точками времязадаюш 1 их резисторов и полупроводниковых диодов, включенных в проводящем направлении последовательно с базами транзисторов, не дает,возможности получения низкой частоты генерируемых импульсов. Цель изобретения - уменьшение нижнего предела частоты генерируемых импульсов.Для этого в него дополнительно введены источник импульсного коммутирующего напряжения и п 1 рипгер, выполненный на транзисторах противоположного типа проводимости, причем дополнительный источник импульсов кохамутирующего напряжения включен между общей точкой эмиттеров транзисторов мульгивибратора и общей точкой схемы, а каждый из входов дополнительно введенного трипгера, выполненною на транзисторах противоположного типа проводимости, подключен к анодам полупроводниковых диодов. На фиг, 1 представлена принци 1 пиальная электрическая схема предлагаемого формирователя импульсов; на фиг. 2 а, б, в, сг, д, е,ж - днаграмма напряжений в различныхточках схемы. Формирователь импульсов содержит мультивибратор на двух транзисторах 1 и 2 р-п-р 5типа проводимости, в коллекторные цепи которых выключены резисторы 3 и 4, а в базовые цепи - времязадающие резисторы 5 и б, полупроводниковые диоды 7 и 8 с малым оорагным током и ограничительные резисторы 9 и 10, Между коллекторами транзисторов 1 и 2 и катодами диодов 7 и 8 включены времязадающие конденсаторы 11 н 12. Между эмиттерами транзисторов 1 и 2 и общей точ,кой схемы включен источник 18 импульснопо коммутирующего напряжения, а аноды диодов 7 и 8 дополнительно подключены к соответствующим входам трипгера 14, Триппер 14 выполнен по схеме с непосредственными коллекторно-базовыми связями на двух транзисторах 15 и 1 б противоположного типа проводимости, в коллекторные цепи которых выключены резисторы 17 и 18, а в базовые цепи - резисторы 19 и 20. Питание мультивибратора осуществляется от источника, подключаемого к клемме 21, а питание триггера - от источ нина, )подключаемого к,клемме 22. Формирователь импульсов работает следующим образом, Пусть в момент =0 схема переключилась в состояние, при котором 30 транзистор 1 открыт, а транзистор 2 закрыт,Формирователь импульсов, содержащиймультивибратор на двух транзисторах р-п-ртипа, в котором времязадающие конденсаторы включены между коллекторами транзисто 20 роев и общими точками времязадающих резисторов и полупроводниковых диодов, выключенных в проводящем направлении последовательно с базами транзисторов, отличаюиийся терм, что, с целью уменьщения нижнегопредела частоты генерируемых импульсов,в него дополнительно введены источникимпульсного коммутирующего напряженияи трипгер, выполненный на транзисторах противоположного типа проводимости, причемдополнительный источник импульсов коммутирующего напряжения включен между оощей точкой эмиттеров транзисторов мультивибратора и общей точкой схемы, а каждыйиз входов дополнительно введенного триггера,35 выполненного на транзисторах противоположного типа проводимости, подключен к анодамполупроводниковых диодов,Такое состояние транзисторов 1 и 2 после переключения обеопечивается тем, что при этом триггер 14 переключился в состояние, при котором транзистор 15 открыт, а транзистор 1 б закрыт (фиг. 2 е, ж). Положительное значение импульсного коммутирующего напряжения на эмиттере транзистора 1 (точка 23) создает в цепи бавы транзистора 1 ток, необходимый для насыщения этото транзистора. Закрытое состояние транзистора 2 обеспечивается подачей на его базу положительного напряжения с коллектора закрытого транзистора 1 б триггера 14. В момент отпирания транзистора 1 напряжение на его коллекторе окачком уменьшается почти до нуля (фиг. 26), а напряжение,в точке 23 (фиг. 2 г) скачком аовышается до величины напряжения источника питания+Е,. В результате этого диод 7 запирается, и времязадающий резистор 5 отключается от входа триггера 14. Начинается процесс разряда конденсатора 11 и заряда конденсатора 12 (фиг. 2 г, д). В интервале времени, равноы Т, (фиг. 2 в), диод 7 закрыт, и импульсное коммутирующее напряжение не оказывает влияния на триггер 14. В моменты, при которых напряжение в точке 23 (фиг. 2 а) в течение времени 1, равно приблизительно нулю, открытое состояние транзистора 1 обеспечивается выполнением условия 1 к ( расс (гр - вовремя рассасывания носителей транзистора).По мере разряда конденсатора 11 положительное напряжение в точечке 23 постепенно снижается и наступает момент, когда диод 7 оказывается смещенным .в прямом направлении. При действии импульса коммутирующего на 1 пряжения через диод 7 протекает ток, величина которого определяется величиной резистора 5 и величиной импульсного, коммутирующего напряжения. Если резистор 5 выбран большим (несколько десятков мегом), то ток, протекающий по: этому резистору, будет очень незначительным. Поэтому,величина тока, протекающего через открывающийся диод 7, будет определяться иоключительно им пульсным коммутируюцим . напряжениемисточника 13. Если этот ток достигнет величины, достаточной для,запирания транзистора 15 триггера 14, то произойдет,1 переключение триггера 14, а затем и всей схемы в новое состояние. В новом состоянии в течение времени Т, происходит разряд конденсатора 12 и заряд конденсатора 11 до величины напряжения источника питания - Е Переключение триггера 14 и всей схемы в первоначальное состояние происходит аналогично описанному Предмет изобретения393804 е Фиг. актор В. фельдман ректор Н, Стельма Типография16 Областного управления по делам издательств, полиграфии и книжной торговли. Харьков, Университетская, 16.Заказ 3-3628 ЦНИИПИ Го оставитель Ю, ЕркиТехрсд 3. Тараненко Изд,915 Тираж 768арственного комитета Совета Министров ССС и открытий. Москва, М, Раушская наб Подписноепо делам изобретений4/5
