Котов

Номер патента: 831138

Опубликовано: 23.05.1981

Авторы: Драхлин, Кандаурина, Карелин, Котов, Ушаков

МПК: B01D 61/02, C02F 1/44

Метки: вод, сточных

...растворенным воздухом под рабочим давлением 25-100 кгс/см .Для осуществй.ления процесса осветления воды мето дом напорной флотации количество растворенного воздуха, выделяющегося из нее, должносоставлять не менее 1 об объема осветляемой воды, Для обеспечения этого соотношения, в случае использования в качестве водовоздушного раствора сбросного концентрата, насышенного воздухом под давлением Р, количество концентрата, возвращаемого, на стадию напорной флотации, долж но составлять не менее О %от количества осветляемой воды. Это соотноРшение получается, исходя из растворимости воздуха в воде при нормальном давлении 20 л/мэ.П р и м е р.Проводится очистка предлагаемым способом природной соленой воды, Воду подвергают коагулированию путем...

Номер патента: 830167

Опубликовано: 15.05.1981

Авторы: Котов, Новиков, Сунцов

МПК: G01L 13/02

Метки: давления, датчик, дифференциальный

...в каждую чашу. Между чашами расположена тонкая диафрагма 3, такжевыполненная иэ магнитомягкого материала. На диаФрагме закреплены, например приклеены, с двух сторон коль830167 формула изобретения Составитель Н. КизиловКопецкая Техред Н.Ковалева Корректор Н, Бабин Реда 0 6 Тираж 907 ИИПИ Государственного по делам изобретений Москва, Ж, Раушска Подписнта СССРтий м о н 303 4/ филиал ППП Патент, г. Ужгород, ул. Проектна 4, выполненные из пьезоэлектричесКого материала. Кольца прикреплены разноименными электродами к диафрагме, и их внешние по отношению к диафрагме электроды соединены вместе.Дифференциальный датчик д:вления работает следующим образом.Перед установкой на объект одного из штуцеров датчика отверстия в чашеобразных частях...

Номер патента: 829385

Опубликовано: 15.05.1981

Авторы: Зверев, Котов, Макаров, Строгий

МПК: B23K 37/04

Метки: изделийпод, сборки, сварку

...фиксирующие кулачки смонтированы на одной из торцов стакана и выполнены с ограничивающими выступами.На чертеже изображено предложенное устройство для сборки под сварку изделий.Устройство для сборки под сварку содержит стакан 1 с резьбой, на котором смонтированы зажимные кулачки 2, имеющие ограничивающие выступы 3 и кол 1 цевую пружину 4 возврата. Стакан 1 располо3жен межру направляющей 5 и резьбовой 6 втулками, взаимодействующей с резьбой стакана 1. Резьбовая 6 и направляницая 5 втулки жестко закреплены на сборочном столе 7, Устройство работает от пневмопривода 8, на штоке которого закреплен конус 9,Устройство работает следующим образом При поступлении воздуха в рабочую по; лость цилиндра шток его начинает перемещаться, и конус 9 входит...

Номер патента: 828333

Опубликовано: 07.05.1981

Автор: Котов

МПК: H02K 31/00

Метки: униполярная, электрическая

...системы 1 через изоляционные прокладки закреплен тонкостенный цилиндр 15, имеющий один или несколько спиральных пазов 16, делящих цилиндр 15 на части 17 и 18, размещенные над роторами 2 и 3 (см. фиг. 2) между полюсами магнитной системы. Роторы 2 и 3, а также цилиндр 15 при помощи токосъемных узлов 19 - 21, а также шин 22 соединены электрически последовательно. Это обеспечивает удобство подвода тока шинами 23 с одной стороны машины.11 ри использовании машины в качестведвигателя электрический ток проходит повсем элементам последовательной цепи.Прохождение тока по тем частям 17 и 18цилиндра 15, которые расположены в районе полюсов, ведет к компенсации реакцииякоря, так как направление тока в цилиндре противоположно направлению тока в...

Номер патента: 828051

Опубликовано: 07.05.1981

Авторы: Александров, Арефьева, Котов

МПК: G01N 27/02

Метки: газас, концентрации, полупроводникового, помощью, чувстви-тельного, элемента

...напряжений источников тока нагрева. При этом уменьшение потенциала исто - ника 4 компенсируется соответствующим увеличением потенциала источника 5, для того чтобы суммарная мощность, подводимая для нагревания чувствительного слоя до заданной температуры, оставалось пеиз. мееной.На входе схемы измерения проводимости устанавливается напряжение, равное нулю - (7, = О. Операция установки нуля проводится в атмосфере чпстого воздуха, т. е. при подаче сравнительного газа к чувствительному элементу.Процесс компенсации распределсшого потенциала поясняется с помощью схем", устройства, приведенной на фпг. 2. Устройстго включает также сопротивления 7 и 8 нагревательных электродов, мекэлектродные сопротивления 9 и 10 полупроводникового...

Номер патента: 827689

Опубликовано: 07.05.1981

Авторы: Квашнин, Котов

МПК: E02D 27/12

Метки: свайный, фундамент

...снабжены сферическими головками 11. Ростверк 1 снабжен подпятниками12 с имеющими сферическую поверхностьотверстиями 13, в которые заведены сферические головки 11 тяжей 2.Отверстия 9 под тяжи 2 в траверсе 8 также выполнены со сферической поверхностью и в них заведены сферические головки11 гаек 10, Для сокращения длины тяжей 2,поперечные отверстия 6 в каждой обойме 5смещены один относительно другого по вертикали и горизонтали,С целью предотвращения раскачиванияростверка 1 в траверсе 8 выполнены дополнительные три резьбовые отверстия 14, вкоторые ввернуты до упора в ростверк 1три стопорных винта 15,Для удобства хранения и транспортирования ростверка 1 в нем под подпятниками12 выполнены гнезда 16, которые представляют собой обрезки труб,...

Номер патента: 827450

Опубликовано: 07.05.1981

Авторы: Басов, Бронштейн, Колодкин, Комлев, Котов, Куперман, Работнов, Слипченко

МПК: C04B 25/02

Метки: полимерцементная, смесь

...песок, гранитный, мраморный или известняковый щебень, гравий,Технология изготовления полимерцемснтной смеси следующая. Готовят стабилизатор, состоящий из смеси водного раетвора неионогенного повсрхностно-активного вещества и водного раствора соли фосфорной кислоты. Полученную смесь стабилизатора при непрерывном перемепгиваннн вво827450 Таблица 1 Прототип Предлагаемая Компоненты смеси 2 21 50 30 2 50 5 50 70 70 4,5 0,01 0,15 0,15 0,15 0.1 0,27 2,0 0,005 0,07 0,09 0,05 0,67 3,75 1,0 40 19,785 40,95 4,28 4,5 Таблица 2 Характеристики свойств Прототип Предлагаемые смеси Показатели свойств 12 4 165 305 175 4 298347 129 33064. 340 307 Загорская типография Упрполиграфнздата йособлисполкома Минеральное...

Номер патента: 822961

Опубликовано: 23.04.1981

Авторы: Касперович, Котов

МПК: B21H 5/02

Метки: длякалибрования, зубчатых, инакатывания, мелкомодульных, профилей, станку, центровое, шлицев

...станиной 21, по крайнеймере, в трех местах. От отрыва центрового.устройства в вертикальнойплоскости от станины удерживают днепары симметрично расположенных прихватов 25 и 26, которые жестко связаны со станиной 21 и контактируютс основанием 1 с зазором (0,020,04 мм). На кронштейне накатногостанка жестко закреплен цилиндр 27продольного перемещения центровогоустройства, шток которого черезшарнирный палец 28 связан с неподвижным центром 5. фиксации заготовки7. Цилиндрический палец 4 установлен 60в отверстие планки 3 без зазора вплоскости, параллельной осям шпинделей накатных роликов, благодаряналичию двух шронок 29 и 30, жесткозакрепленныхв планке 3. 65 Центровое устройство работает следующим образом.При поперечном способе обработки...

Номер патента: 822832

Опубликовано: 23.04.1981

Авторы: Бузуков, Бурков, Воротынцев, Голиков, Котов, Хапилов

МПК: A61M 1/02

Метки: детоксикации, организма

...без применения и с применением препарата для разрыва связей между белковыми компонентами и токсоагентом представлена в таблице 1 по результатам биохимического исследования.В процессе клинической ацпробации предлагаемого способа было проведено 17 лимфосорбций на 14 больных с печеночной недостаточностью.Больные находились в тяжслом состоянии. У всех отмечаласьвялость, адинамия, у некоторых потеря сознания, желтушност склер и кожных покровов. Пульс учащен,,05 к мол бщий ел 3 21,9 г Аль буми н к моль/ 18 . 2 0,0 ющи йсниженияой жйдкостиперед пропуслимфу добавизкомолекуо что в качест- экомолекулярьзуют мочетрации 0,03 Источники принятые во внима 1. Авторское с Р 5833804, кл. А бнформации,е при экспертизедетельство СССРи 1 02, 1974,87...

Номер патента: 819757

Опубликовано: 07.04.1981

Авторы: Бородина, Бочарова, Бурба, Котов, Тихонов, Юрочкин

МПК: G01R 31/28

Метки: объектов, техни-ческих

...находящиесявне области проявления отказов, аблок счетчиков 12 регистрирует попаданйе выходных сигналов в областьпроявления отказов. В течение нескольких циклов работы устройства про" исходит заполнение блоков счетчиков 11, 12, по сигналам с выходов которых блоком вычитания 13 определяются числа 81, которые подаются на блок сравнения 14, В блоке сравнения 14 осуществляется сравнение измеренных значений 81 с заранее определенными эталонными значениями 81. Если значение 81 отличается от 81 на величиЭну меньшую допустимой, то соответствующий Х-ый измерительный датчик находится в норме, что и отображается блоком индикации 9. В Противном случае блок сравнения 14 выдает на блок индикации 9 соответствующий сигнал.Получение ийформации о...

Номер патента: 817265

Опубликовано: 30.03.1981

Авторы: Гоц, Емакаев, Котов, Михайлов, Христачев

МПК: E21D 23/04

Метки: концевая, механизированнойкрепи, секция

...передвижки, поперечнойи продольной направляющих балок соответственно 5 и б, дополнительной гидростойки 7 и опоры 8.Поперечная направляющая балка 5размещается перед основаниями 3 секций крепи и с одной стороны к ней 45закреплены домкраты 4;. передвижкиа сдругой - секции конвейера 9. Балка,5 имеет горизонтальный шарнир 10,расположенный в месте замковогосоединения секций конвейера и позволяющий их поворот в вертикальнойплоскости пласта,Продольная направляющая балка брасположена с нижней стороны основания 3 и через горизонтальныйшарнир 11.соединена с поперечной балкой 5 под углом 90 ф . Для устранениявозможнйх зазоров между основанием 3и балкой б имеется компенсатор 12,например, гидравлический Или пружинный. 60Дополнительная .гидростойка...

Номер патента: 816863

Опубликовано: 30.03.1981

Авторы: Котов, Плужник, Хмельницкий

МПК: B63B 9/06

Метки: корпуса, постройки, танкера

...что район цилиндрической вставкисобирают последовательно из двух .блоков днища, одного блока, включающего поперечную и продольную переборки со средней частью палубы, идвух бортовых блоков с бортовойчастью палубы.На чертеже схематически изображена часть цилиндрической вставки25в сборе, поперечный разрез.Цилиндрическая вставка состоитиз двух днищевых блоков 1 и 2 со,стыком в районе диаметральной плос"кости, одного блока 3 поперечной иЖ продольной переборок со средней час"едактор Т Тираж 489венного комитетзобретений и отЖ, Раушская 138/23ВНИИПИ Государпо делам113035, Москва ПодпиСССРрытийаб., д. 4 аказ е Филиал ПНП "Патент", г. Ужгород, ул. Проектн тью палубы и двух. бортовых блоков 4 и 5 с бортовой частью палубыПредлагаемый сопосб...

Номер патента: 815967

Опубликовано: 23.03.1981

Авторы: Ахроменков, Басий, Боловинцев, Котов, Кривошеев, Медведев, Моргулис, Сташкив, Шкляр

МПК: H04N 7/02

Метки: контролякачественных, показателей, телевизионныхканалов

...преобразований входного сигнала с целью:а) уменьшения степени влияния помех(как правило, за счет фильтрации сигналов);б) выделения искажений, вносимых ТВканалом и содержащихся в сигнале в неявном виде (например, осуществление фазового детектирования синусоидальной насадки ступенчатого сигнала, фильтрация флуктуационных помех в требуемой полосе 40 частот, выделение низкочастотных искажений и помех из полного ТВ сигнала и т. п,).Далее блок 4, коммутатор 5, решающийблок 6, блок 7, блок 9, ЦАП 8 образуют цепь, обеспечивающую слежение за параметрами, выполнение операций параллельно-последовательного контроля, усреднение результатов слежения и их запоминание. За счет предлагаемого соединения указанных блоков удается все операции контроля...

Номер патента: 815880

Опубликовано: 23.03.1981

Авторы: Ильин, Котов, Тюленев, Шишкин

МПК: H03K 5/01

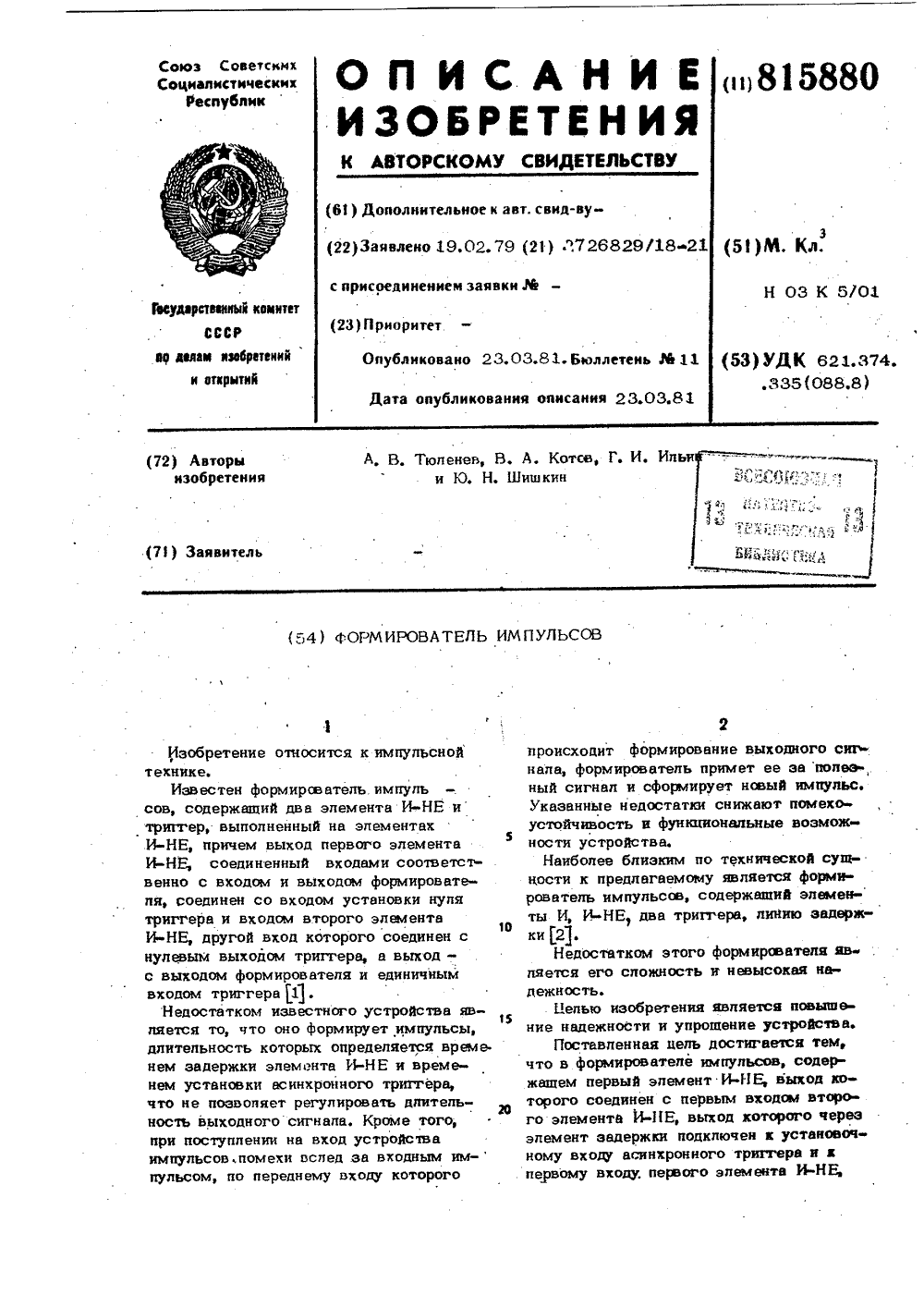

Метки: импульсов, формирователь

...асинхронныйтриггер 3, элемент 4 задержки, входную 5 и выходную 6 шины.Устройство работает следующим образом.При отсутствии входного импульса(положительный потенциал на шине 5)на шине 6 формирователя имеет также. положительный потенциал, а асинхронный триггер З установлен в нулевое положение. При появлении входного импуль.св (нулевой уровень на шине 5) на выходе элемента И-НЕ 1 появляется попожитепьный потенциал и открываетсяэлемент И-НЕ 2, на выходе которогообразуется нулевой потенциал. Поступая на вход элемента И-НЕ 1 нулевойпотенциал дублирует входной сигнали, проходя через элемент 4 задержки,лт.е. через время ь , устанавливаетасинхронный триггер 3 в единичное состояние. Одновременно указанный сигналпо третьему дополнительному входу...

Номер патента: 813303

Опубликовано: 15.03.1981

Автор: Котов

МПК: G01R 23/16

Метки: анализа, спектра

...8 ко входу 9 устройства.Устройство работает следукщим образом./45При подаче на вход 9 анализируемых сигналов первый анализатор 1 спектра разлагает сигналы на йспектральных составляющих, которые регистрируются .первым регистрирующим блоком 6. При Я 1 подключении с помощью первого переключателя 8 входа второго анализатора 1 к выходу одного из синхронно-фазовых фильтров 2 первого анализатора второй анализатор разлагает спект" ральную составляющую, подаваемую на его вход, еще на А составляющих. Меняя положение первого переключателя 8,можно последовательио детализировать все спектральные составляющие от пер вого анализатора или провести выбо- Щ рочный анализ интересующих участков спектра. Если диапазон частот второго анализатора...

Номер патента: 812958

Опубликовано: 15.03.1981

Авторы: Атманских, Котов, Светлаков

МПК: F04B 15/02

Метки: насос

...в шарнирах 8, 10, 13, 14 параллельность перемещения лепестков раз личных слоев. Лепестки 7 и 11 наружнык слоев клапанов 5 и б снабжены жестко закрепленными на них щитками 19, которые обеспечивают более быстрое эапирание клапанов, Сокращению времени закрытия клапанов способствует также то, что лепестки, расположенные выше продольных осей клапанов, выполнены большей массы. Они не только уравновешивают массу нижних лепестков, но и способствуют закрытию клапановдля уменьшения гидравлических сопротивлений движению смеси из цилиндра 1 в отводящий трубопровод 20 насос снабжен переходным конуЬным элементом 21. Подводящий трубопровод 22 насоса имеет диаметр, меньший диаметра цилиндра 1 насоса, а в его фланце (не показан) установлены сальниковые...

Номер патента: 812456

Опубликовано: 15.03.1981

Авторы: Бурмистров, Гольцов, Егунов, Зилонов, Инютин, Климов, Котов, Кузнецов, Новоселов, Якубович

МПК: B23K 3/00

Метки: дозированного, лужения

...вокруг своей оси.Схематически устройство показано на чертеже.На схеме представлены тигель 1 с выпускным отверстием, нагреватель 2, жидкий припой 3, обслуживаемая контактная площадка 4 капельница 5.Толщина лужения определяется соотношением трех сил: поверхностного натяжения на границе припой - контактная площадка, центробежной силой, силой веса припоя-и расстоянием торца устройства от обслуживаемой контактной площадки,Установлено, что при лужении пьезоэлементов припоем с температурой плавления812456 Формула изобретения итель Е. ТютчеА. Бойкас11 ЧЭ оваКоррекПодпиСССРйд. 4/5роектная, 4 СостаТех редТиражсударственизобретеЖ - 35,тент, г. тор Ссиое едактор И. Нестеровааказ 230/13ВНИИПИ Гопо дела113035, Москвфилиал ПНП Па ного комитета ний...

Номер патента: 809651

Опубликовано: 28.02.1981

Автор: Котов

МПК: H04M 3/00

Метки: востребова-ния, передачи, речевых, сообщений, телефонных

...записывает в нее номер вызывающего абонента и номер вызываемо- у го абонента. Далее блок 6 отыскивает свободный путь через. коммутационное поле 5 для подключения централизованного источника 7 сигналов к линии вызывающего абонента, Поэтому пути из источника 7 сигналов в аппарат посылается сигнал подтверждения в приеме телефонной станцией заказа на обратный вызов. В результате получения этого сигнала срабатывает на короткое время автономный индикатор 3 аппарата вызываюющего абонента. После этого соединение с вызывающим абонентом прекращается, и начинается работа с вызываемым абонентом. Для этого блок б по номеру вызываемого абонента производит поиск соединительного пути через коммутационное поле 5 для подключения к линии вызываемого...

Номер патента: 809230

Опубликовано: 28.02.1981

Автор: Котов

МПК: G06G 7/24

Метки: логарифмирующее

...12.Напряжение на выходе второго усилителя 8 равно разности напряжений база"эмиттер согласованных логарифмирующего и термокомпенсирующего транзисторов 5 и 6 и в исходном состоянии пропорционально температуреи логарифму отношения дополнительно го источника 4 и источника 7 образцовых токовО = -Утд 11.о(1)где 9 - температурййй потенциал,1 о - ток дополнительного источника образцового тока 4,10 - ток источника образцовоготока 7.Коэффициент передачи второго усилителя 8 определяется цепочкой иэмасштабного резистора 13 и элемента14. Так как ключевой элемент 11 замкнут, то второй усилитель 8 включенв цепь отрицательной обратной связидифференциального усилителя 10, причем выходное напряжение дифференциального усилителя 10, воздействуяна...

Номер патента: 808655

Опубликовано: 28.02.1981

Авторы: Веретельник, Котов, Островерхов

МПК: E04H 7/00

Метки: верти-кального, замыкания, стыка, цилиндрическогорезервуара

...с возможностьюразъема.15 На фиг. 1 изображено устройство,общий вид; на фиг. 2 - разрез А-А нафиг, 1.устройство состоит иэ основания 1,на котором закреплена пластина 2,20 имеющая на конце съемнйй ограничитель3. На основании 1 вместе с пластинойзакреплены прижимные приспособления,представляющие собой реэьбовые соединения, например винт 4 с гайкой 5 и25 винт 6 с гайкой 7,Устройство работает следующим образом.Предварительно сверху нахлеснутыхполотнищ 8 и 9 газовым резаком про 30 изводят резку полотнища 9 по кромке808655 Формула изобретения Фис.Составитель О, ГончаровА. Мотыль Техред Т.Маточка Корректор - СШекмар Редактьаказ 3 Тираж 776ИПИ Государственного коми по делам изобретени" л оМосква, Ж, Раушская 33В Подписнотета СССРкрытийнаб,...

Номер патента: 807495

Опубликовано: 23.02.1981

Авторы: Котов, Малков

МПК: H04J 3/06

Метки: асинхронной, информации, передачицифровой, связи, синхронномуканалу

...1 , по которому осуществляется анализ четырех знаков последовательности двончных энаков, поступающих с выхода ключа 7. Эта последовательностьсостоит иэ двух знаков, попавшихв период частоты Гр, одного предшествующего и одного последующегознака, попавших соответственно в предыдущий и последуюций периоды частоты Гр.При сфазированном положении импульсов частоты регистрации Гр иэанализируемых четырех знаков второйи третий одновременны. для этогослучая в одном Фазовом дискриминаторе 1 анализируются знаки а 1,б, бзик в, в ДРУГОМ - В, Гу Гу р Дв третьем - х, а, а б ГДе хзнак, предшествувц 1 ий знаку А (см.фиг, 2, 5, б и 7). Так как бявляется знаком, дублирующим знак Б,г - знаком, дублирующим знак Г,а а З - знаком, дублирующим знак2 О А,...

Номер патента: 806905

Опубликовано: 23.02.1981

Авторы: Вицинский, Котов, Лысенко, Мозолевич, Наумов

МПК: F04D 29/00

Метки: насос, центробежный

...цейтробежного насоса.Центробежный насос содержит корпус 1 и установленное в нем,рабочееколесо 2 с лопатками 3, расположенными .между ведущим 4 и покрывным 5дискаМи, имеющими торцовые уцлотнк-,тельные пояски 6 и 7, соответственновзаимо,действующие с корпусом 1. Лопатки 3 закреплены на ведущем диске 4. Покрывной диск 5 свободно установлен на лопатках 3.Устройство работает следующимобразомПри работе насоса перекачиваемаяжидкость подается на вход в рабочееколесо 2, Вращающееся рабочее колесо 2 увеличивает энергию жидкости иподает ее в корпус 1 и далее к по,требителю на чертеже не показан) .Вращение ведущего диска 4 с лопатка 5.ми 3 передается поркывному диску 5силами трения, возникающими, вслед-:.ствие наличия разности давлений пообе...

Номер патента: 806151

Опубликовано: 23.02.1981

Авторы: Борисов, Григорьев, Котов, Степанов

МПК: B06B 1/04

Метки: возбудительколебаний, электродинамический

...колебаний; на фиг. 2 в вариант намотки многослойной бескаркасной катушки обмоточным проводом 2 -образного сечения; на фиг,З вариант намотки многослойной бескаркасной катушки проводом П-образного сечения; на фиг. 4 - вариант намотки однослойной бескаркасной катушки проводом с -образного сечения.Электродинамический возбудитель колебаний содержит магнитопровод 1 с катушкой подмагничивания 2 и бескаркасную подвижную катушку 3, установленную на упругой подвеске 4 в воздушном зазоре 5 магнитопровода 1 и стол б для крепления иэделия.Подвижная катушка представляет собой цилиндр, образованный намоткой одного или нескольких слоев провода профилированного так, что каждый выступ одного витка 7 входит но впадины соседних витков 8 и.9 с минимальными...

Номер патента: 804970

Опубликовано: 15.02.1981

Авторы: Вицинский, Котов, Кулеша, Наумов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...торцовых уплотненийтрущиеся поверхности контактныхколец могут сохранять плоскую Формутолько при тех. температурах, при 5 которых производилась доработка ихв собранном состоянии. Потеря плоскостности трущихся поверхностейв связи с изменением температурыдеталей уплотнения снижает в ряде О случаев его герметичность, что804970 Формула изобретения Составитель Ю. Королев Редактор Н. Воловик Техред А, Ач Корректор Л. ИванЗаказ 10837/54 Тираж 1017 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 является недостатком известных конструкций торцовых уплотнений.Цель изобретения - уменьшение температурных деформаций трущихся...

Номер патента: 804000

Опубликовано: 15.02.1981

Авторы: Борисов, Воробьев, Григорьев, Котов, Сабахтаришвили

МПК: B06B 1/04

Метки: возбудительпродольных, колебаний, крутильных, электродинамический

...системз вибратора. При взаимодействии постоянного магнитногопотока с переменным током витка линейной вибрации возникает сила, направление которой зависит от направления тока в витке и определяется поправилу левой руки. Изменяя магнитные потоки продольного и крутильногомагнитопровода за счет регулирования токов в обмотках 4 и 5 подмагничивания, можно получить различные значения продольных и крутильных колебаний.Таким образом, благодаря тому, чтопри продольных колебаниях под полюсами системы возбуждения крутильныхколебаний распределение токов, создающих крутильный момент, не изменяется и,также из-за того, что при про- ,О дольных колебаниях под полюсами систегы возбуждения крутильных колебаний всегда находятся вертикальныеучастки...

Номер патента: 803999

Опубликовано: 15.02.1981

Авторы: Борисов, Воробьев, Григорьев, Котов, Сабахтаришвили

МПК: B06B 1/04

Метки: возбудительколебаний, электродинамический

...на нем обмотками 2 подмагничивания, размещен-:ую в его. рабочем зазоре подвижную катушку, выполненную в виде короткозамкнутого витка.крепленного803999 Формула изобретения Составитель О. Строганов Редактор М. Недолуженко Техред А. Бойкас Корректор С. Щомак Заказ 10329/6 Тираж 538 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4на упругих подвесах 4, индуктивно связанные с короткозамкнутым витком 3 неподвижные обмотки 5 переменного тока и магнитопровод для переменного магнитного потока, выполненный с отдельным для каждой обмотки переменного тока сердечником 6, ох- ю ватывающим часть короткозамкнутого витка...

Номер патента: 802829

Опубликовано: 07.02.1981

Авторы: Георгиевский, Горбаченко, Котов, Поликер

МПК: G01M 17/007

Метки: tpaktopa, дистанционного, испытаниях, коробкипередач, переключения, управлениярукояткой

...Шток 12 цилиндра выдвигается из цилиндра, перемещает скобу 3 и рукоятку 1.10 15 20 и ЗО зз 40 45 Диск с пазом 20 свободно проходит упор 8 и шток 12 движется до упора поршня в переднюю стенку цилиндра 14.При этом рукоятка 1 переключения передач занимает положение, соответствующее включению второй передачи в коробке передач, По команде с пулььта управления 18 отключается распределитель 16, обе лопасти цилиндра соединяются с атмосферой. ПОС- ле этого с пульта управления отключается электромагнит 28 и под действием пружины 24 двуплечий рычаг возвращается в прежнее положение. Для выключения второй передачи по сигналу от пульта управления 18 включается электромагнит 28, его якорь 26 втягивается и тяга 24 поворачивает двуплечий рычаг на...

Номер патента: 802365

Опубликовано: 07.02.1981

Авторы: Дик, Евтеев, Котов, Нетребко, Рабинович, Робустов, Ходак, Хомич

МПК: C21B 3/00

Метки: горна, доменной, печи, промывки

...е р. Проводились плавки на доменной печи с диаметром горна 14,7 мм, оборудованной четырьмя чугунными летками. В связи с горением фурм проводили "промывку" горна. В первом периоде в состав промывочной щихты, которую давали отдель. ными порциями, входили следующие ком. поненты: Сварочный шлак 150-200 тМарганцевая руда 5 - 20 тРуда железная 35-60 тПромывочную шихту давали раз в 3 - 5суток.В опытный период производили замер пере.падов температур и расхода воды на каждыйхолодильник лещади,На чертеже изображен график изменениятеплосъема с холодптьников верхней частигорна в сопоставимые периоды.Из графика видно, что несмотря на систематическую промывку горна не удалось под.нять теплосъем с холодильников в лещадивыше 550.10 ккал/час (при...

Номер патента: 802301

Опубликовано: 07.02.1981

Авторы: Басов, Бродская, Ердяков, Калаус, Котов, Маленко, Саватеева, Тиме, Тимофеев, Фрайштадт, Шакунова, Янковская

МПК: C08F 220/46

Метки: возвратногорастворителя, кислотные, полимеров, примеси, производствеакрилонитрильных, содер-жащих

...количестве 15 на целите - 545, с программировао нием температуры от 50 до 120 С при скорости 4 С/мин.П р и м е р 1. контрольныйВ 1000 мл возвратного растворителя, содержащего 0,5 карбоксильных сое 1 П динений; при комнатной температуре,добавляют 4-ный водный раствор гидроокиси натрия (НаОН) до рН 7-8. Полученную смесь подвергают ректификацни. По результатам анализа дистиллят содержит 0,32 карбоксильных соединений (см. таблицу),П р и м е р 2. В 1000 мл возвратного растворителя, содержащего 0,5карбоксильных соединений, добавляют4-ный водный раствор НаОН до рН 7-8а затем при 0 С смешивают с 100 мл30-ного водного раствора ацетатанатрия и полученную смесь подвергаютректификации. По результатам анализадистиллят содержит менее...

Номер патента: 800570

Опубликовано: 30.01.1981

Авторы: Берман, Гладкий, Котов, Мильштейн

МПК: F28D 9/02

Метки: пластинчатый, теплообменник

...пластин 2, разделительные прокладки 3, размещенные по противоположным сторонам листов 1 и расположенные по противоположным сторонам пакета консольные выступы 4 с прикрепленными х ним коллекторами 5,Выступы 4 образованы выходяшими за пределы пакета концевыми участками прокладок 3 и снабжены фланцами 6 с опорными планками 7, на которых закреплены коллекторы 5.Теплообменник работает следующим3 800570 4эксплуатацию теплообменника и делаетРабочие среды, проходя во взаимноего более технологичным.перпендикулярном направлении по каналам,образованным листами 3 к прокладкам 3,формула изобретенобмениваются между собой теплом, причемПластинчатый теплообменник, содеинувщсификация теплообмена достигаетсяза счет наличия гофрироофрир ванных...
