Кирпичев

Номер патента: 1219543

Опубликовано: 23.03.1986

Авторы: Гайсинский, Дубкова, Завистнова, Кирпичев, Леонтьев, Лисененков, Чехарин

МПК: C03C 3/066

Метки: легкоплавкое, стекло

...дополнительжит 0,5-4 мас,7 по крайней ного компонента из группыСиО, СоО, СгОз, Ре. Оз, Мп ю ф ИфИзобретение относится к составамлегкоплавких стекол, применяемым длядекорирования стеклоиэделий, например стекло для рассеивателей, сортовой и парфюмерной посуды, листовое;Цель изобретения - увеличениекраевого угла смачивания при контакте со стеклом.При .повышении краевого угла смачивания повышается устойчивость каВпельного покрытия, его воспроизводимость и декоративные качества, таккак объемные полусферические каплилучше преломляют и рассеивают свет,образуя своеобразный декоративныйэфФект,Дпя варки стекол шихту составляютиэ следующих сырьевых материалов:кварцевый песок, борная кислота,окись цинка, барий углекислый, кадмийуглекислый, кальций...

Номер патента: 1211232

Опубликовано: 15.02.1986

Авторы: Дубкова, Завистнова, Кирпичев, Лисененков, Чехарин

МПК: C03C 3/074

Метки: стекло

...кальций углекислый, окись магния (или доломит), кварцевый песок, окись алюминия. Стекла были сварены в кварцевых и корундизовых тиглях при 1100 С. О Содержание, мас. 7, в составе исль 1 4 5 40 Вт 30 5 2 0 2 25 0 300,5 0,6,35 О 0,2 Температура растекания,С Предлагаемые составы стекол и ихсвойства приведены в таблице. Как видно нз таблицы, по темпера туре растекания 560-610 фС предлагаемые составы стекол удовлетворяютцелям декорирования изделий, по КЛТРони согласованы с КЛТР сортовых исветотехнических стекол. Из таблицы следует, что предлагаемые стекла имеют пониженную температуру растекания и КЛТР = (80-95) к 10 град , что удовлетворяет целям декорирования изделий,) Окислы 8 9 10 1 1 12 13 14 15 РЬО 40 40 803 1 пО 20 21 810А 1 Оз...

Номер патента: 1166657

Опубликовано: 07.02.1986

Авторы: Кирпичев, Спевакова

МПК: H05H 1/00

Метки: источник, обмотки, полоидального, поля, токамака, электропитания

...выходные выводысекций 2 и 3 вентильного преобразователя соединены с положительным выводом источника электропитания диодными ключами 7 и 8. Отрицательныевыходные выводы секций 1 и 2 вентильного преобразователя соединены сотрицательным выходным выводом источника электропитания диодными ключами 9 и 10. Последовательно с одним из выводов источника электропитания соединен блок 11 измерения тока (например, трансформатор постоянного тока), выход которого подключен к компаратору 12. Выход последнего присоединен к входам управлениясекций 1 и 2 вентильного преобразователя и к блоку 13 задержки. Выходблока 13 задержки подключен к входамуправления секций 1 и 2 вентильногопреобразователя,Выход устройства 14 запуска подключен к входам...

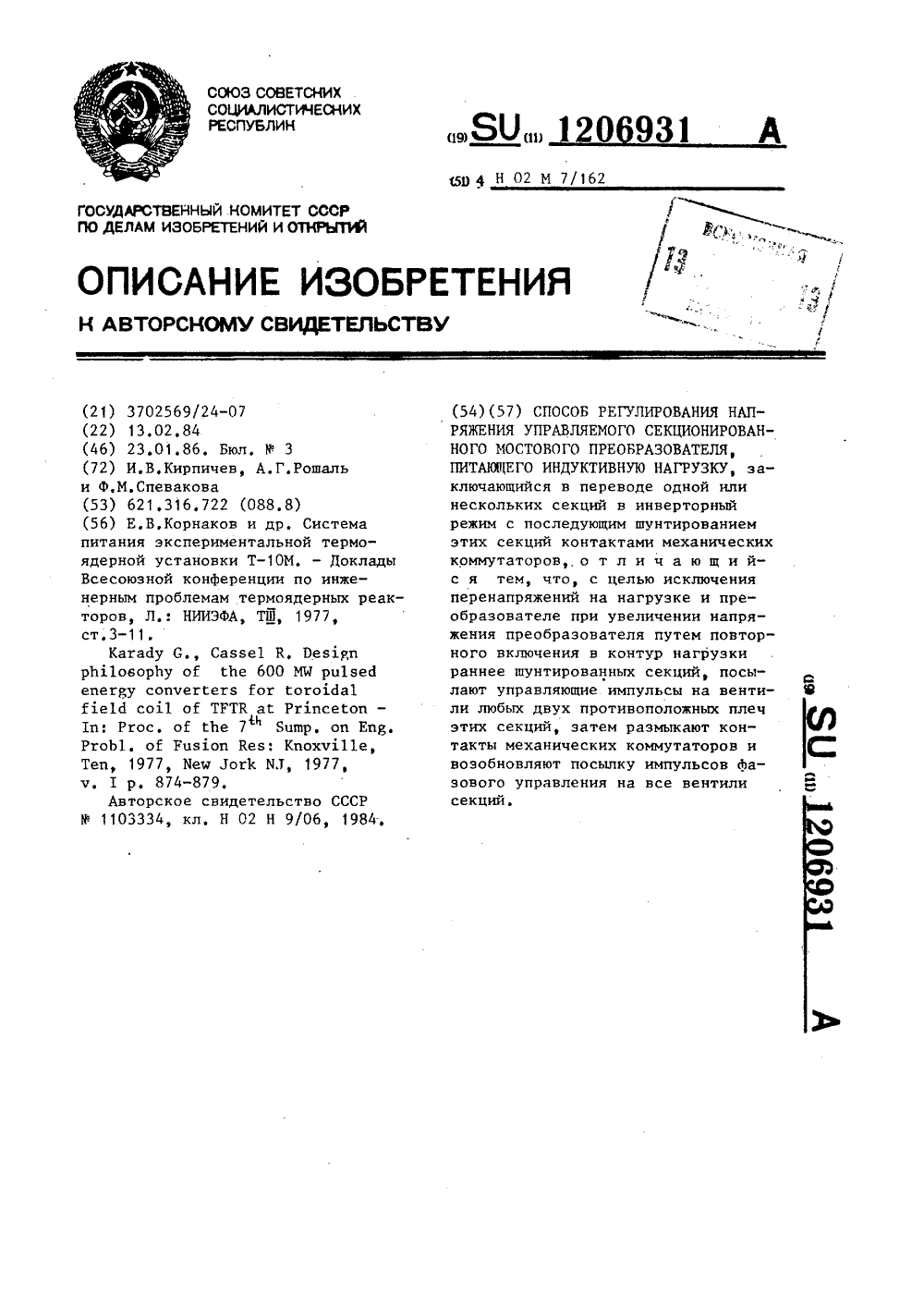

Номер патента: 1206931

Опубликовано: 23.01.1986

Авторы: Кирпичев, Рошаль, Спевакова

МПК: H02M 7/162

Метки: индуктивную, мостового, нагрузку, питающего, преобразователя, секционированного, управляемого

...обмотке трансформатора, вторичной обмоткой которого является плазменный виток, сопротивление которого в процессе подъема тока плазмы и ее нагрева падает на несколько порядков, В случае аварийных ситуаций и по окончании цикла нагрева плазмы требуется быстрый вывод энергии из обмотки, Поэтому напряжение, формируемое источником электропитания, в процессе цикла работы токамака с ростом тока нагрузки должно падать и затем вновь увеличиватьсяЦелью изобретения является исключение перенапряжений на нагрузке и преобразователе при увеличении напряжения преобразователя за счет повторного включения в контур нагрузки реле щунтированных секций,На чертеже показана схема устройства, осуществляющая способ,Схема содержит секции 1 и 2 вентильного...

Номер патента: 1200011

Опубликовано: 23.12.1985

Авторы: Кирпичев, Сиротин, Шикера

МПК: F16C 33/66

Метки: заправки, подшипника, смазкой

...под 25 ЗО действием которого клапан 29. с полым утолщением 30 сильнее прижимает ся к торцовой крышке 5, герметиэируя отверстия 6 и исключая подсос смазки или воздуха из подшипника 20.За счет разрежения в полости 12 обратный клапан 16 открывается и смазка иэ емкости 26 начинает поступать в полость, После заполнения подшипника 19 смазкой вращение вала13 изменяется на противоположное и 35 40 производится смазка подшипника 20,Для умейьшения усилий на поршень9 при перемещении диаметр центральной части полости 17 выполнен меньшим, чем диаметр периферийной части 18 полости, С этои же целью резьбовоесоединение поршня с валом выполненос малым шагом. 50 Устройство длязаправки смазкойподшипников с защитными шайбами повышает равномерность...

Номер патента: 1186344

Опубликовано: 23.10.1985

Авторы: Кирпичев, Нагорный

МПК: B21J 7/24

Метки: крепления, листоштамповочного, молота, плите, подштамповой, преимущественно, штампа

...Б-Б на фиг. 2,Подштамповая плита 1 листоштамповочного молота содержит установленные на ее опорной поверхности фиксирующие планкии 3, размещенныеподвижными хвостовиками в пазах 47, выполненными в плите. 1, Планкаснабжена Фиксирующими упорами 8 и 9,а планка 3 - упорами 10 и 11. Фиксирующие упоры размещены с возможностью возвратно-поступательного пе. -ремещения по лазам, выполненным впланках. Своей выступающей частьюупоры 8 - 11 параллельныпазам 47 плиты 1.30Каждая планка 2 и 3 соответственно с упорами 8 и 9, 10 и 11 образует и обеспечивает горизонтальный Побразный охват по боковой поверхности штампа 12, устанавливаемогона опорной поверхности плиты 1. Устройство содержит паз 13 в планке 2(фиг. 3), в котором размещен с помощью стяжного...

Номер патента: 1186224

Опубликовано: 23.10.1985

Авторы: Кирпичев, Шикера

МПК: A63B 29/02, F16G 15/04

Метки: карабин, кирпичева-шикеры

...г.ужгород, ул,Проектная, 4 Изобретение относится к альпинистскому снаряжению, а также может быть использовано для крепления гибких элементов, например цепей, тросов в машиностроении, транспорте и строительстве.Целью изобретения является повышение надежности,На чертеже показан карабин в открытом положении, общий вид. 0Карабин содержит изогнутый в незамкнутое кольцо стержень 1, на двух утолщенных концах которого нарезаны резьбы 2 и 3. На конец стержня, содержащий резьбу 2, навинчена ц резьбовая муфта 4, Резьбы 2 и 3 выполнены одного направления, но с разными шагами, причем шаг резьбы 2 меньше шага резьбы 3. В средней части муфты 4 резьба отсутствует, и ее щ внутренний диаметр равен диаметру утолщенных концов стержня 1. гПри...

Номер патента: 1180135

Опубликовано: 23.09.1985

Авторы: Кирпичев, Кузнецова, Левашов, Фомичев, Чукардин

МПК: B21J 7/28

Метки: высокоскоростного, молота, привод

...11,размещенным в крышке 5. Полости Ви 9 заполнены газом высокого давления. На станине 4 установленыподъемные цилиндры 12, штоки которых, упираясь в бабу 1, возвращаютее в исходное верхнее положение.ЭПривод также имеет гидронасос 13,приводимый электродвигателем 14,гидробак 15, управляющие золотники16 и 17, обратные клапана 18 и 19,редукционный 20 и предохранительный21 клапаны, манометры 22 и 23 и кла.пан 24 управления.Привод работает следующим образом. 55Сначала включается гидронасос13, который начинает подавать жидкость в систему под давлением,на которое настроен предохранительный клапан 21. Контроль давления жидкости в этом случае осуществляется ло манометру 22. Затем полости 9 и 1 рабочей камеры заполняются газом с давлением,...

Номер патента: 1129010

Опубликовано: 15.12.1984

Авторы: Кирпичев, Филиппов, Фомичев, Чукардин

МПК: B21J 7/24

Метки: ковки, молотов, рабочей, распределитель, свободной, среды

...отверстии рычага 9 с упором головкой в выступ 18 станины 19 установлен регулировочный винт 20, фиксируемый в необходимом положении гайкой 21.129010 Работа распределителя рабочей среды для молотов свободной ковки осуществляется следующим образом. 40 Управление молотом осуществляется рукоятками 1 и 3. Рукояткой 1 с помощью тяги 6 и рычага 5 осуществляется поворот и переключение дросселя. При перемещении рукоятки 3 балансир 7 поворачивается на оси 14 и через двуплечий рычаг 9, тягу 10, рычаги 11 и 12 и серьгу 13 поднимают или опускаютцилиндрический золотник 4, При подъеме бабы 17 ролик 15 перемещается (катится) по вертикальному ступенчатому скосу 16 бабы. При этом, обкатываясь по профилю скоса 16, ролик 15 при прохождении им средней...

Номер патента: 1116283

Опубликовано: 30.09.1984

Авторы: Дмитренко, Домарецкий, Кашурин, Кирпичев, Кундос, Макаренко, Сигнал

МПК: F26B 23/02

Метки: газовоздушный, каталитический, теплогенератор

...и смешивается с продуктами сгорания в камере 6 смешения. Затем очищенные от окислов азота и продуктов неполного сгорания газы в камере 9 смешения разбавляются воздухом, поступающим по воздуховоду 11, после чего низкотемпературный теплоноситель с температурой 80 - 100 С вентилятором 10 направляют потребителю. 35 В таблице приведены сравнительные дан 40 ные по содержанию окислов азота в продуктах сгорания и газовоздушном теплоносите. ле в прототипе и в предложенном теплогенераторе. Содержание ИОх в продуктахсгорания в пересчете на4 = 1, мг/м Теплогенератор восстапосле до восстановления новления 5-6 130 130 Прототип 6-8 0,2-0, 3 200 Предложенный Изобретение относится к устройствам для подогрева воздуха и может быть использовано для...

Номер патента: 1103921

Опубликовано: 23.07.1984

Авторы: Жилкин, Кирпичев, Малахов, Семашко

МПК: B21C 3/08

Метки: головка, роликовая

...сложность и громоздкость.Наиболее близкой к изобретению 35 по технической сущности и достигаемо. му результату является роликовая головка для волочения профилей, содержащая корпус, в пазах которого расположены полэушки с роликами, сред ство перемещения ползушек в виде размещенных в корпусе упорных винтов 3.Недостаток известной конструкцииниэкая жесткость.Цель изобретения - повышение точ ности обработки путем повышения жесткости устройства.Поставленная цель достигается тем, что в роликовой головке для волочения профилей, содержащей корпус, в пазах которого расположены полэушки с роликами, средство перемещения ползушек в виде размещенных в корпусе упорных винтов, на ползушках выполнены упоры предназначенные для Зэа имодействия с...

Номер патента: 1100247

Опубликовано: 30.06.1984

Авторы: Гайсинский, Завистнова, Кирпичев, Лисененков

МПК: C03B 33/00

Метки: резки, стекла

...2-5%-ный водный раствор ЕгОСРили 0,5-3%-ный водный раствор КМп 04,Практически образование рискиИпО наиболее просто осуществляется2путем нанесения на изделие 0,53%-ного водного раствора КМпО,Нанесение 2 гО, наиболее просто осуществляется в виде,2-5%-ного раство"ра ЕпОС 1,.П р и м е р 1 На поверхностьиэделия по линии реза наносяткистью, валиком или другим приспособлением риску 0,5-3%-ным раствором КИп 04. Далее изделие поступаетв зону действия пламени горелки, гдеподвергается йагреву по линии резадо 650-750 С. На следующей позиции 5 10 15 20 15 30 35 к поверхности вращающегося изделия касаются холодным абразивным инструментом, Происходит откол колпачка, после чего изделие проходит операции шлифовки и отопки края.Концентрации КИп 04...

Номер патента: 243580

Опубликовано: 15.01.1984

Авторы: Веселов, Кирпичев, Мешенко

МПК: C01B 3/26

Метки: водорода

...Водород выводят иэ реактора, а,углерод откладывается на катализаторе. Затем на стадии регенерации его выжигают смесью воздуха и циркулята в объемном отношении 1:3, 10 Объемная скорость смеси воздуха ициркуляционного газа, подаваемой на выжигание, составляет 3000 нм/м катализатора в час. Температура стадии регенерации катализатора 15 920-940С. Степень разложения метана в этих условиях до 98. Корректор А.Зимокосов Редактор Е, Зубнетова Техред М,Тепер Заказ 101 б/1 Тираж 464 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб , д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Известен способ получения водо-. рода путем термического разложения углеводородов в присутствии...

Номер патента: 411706

Опубликовано: 15.01.1984

Авторы: Боровик, Веселов, Вячеславов, Галенко, Гаркуша, Кирпичев, Лаврентович, Леванюк, Моргунова, Низяев, Шишкин

МПК: B01J 21/14, B01J 23/755, B01J 37/02 ...

Метки: катализатора, конверсии, приготовления, углеводородов

...углеводородов путем нанесения никеля на окись алюминия.По предлагаемому способу с целью повышения бидисперсной структуры катализатора, обеспечивающей повышение его активности и термостабильности, измельченную окись алюминия смешивают с выгорающей добавкой нефтяным коксом в виде частиц, размер которых в 10-20 раз превышает размер частиц окиси алюминия, и эа тем прокаливают при температуре около 1400 фС.П р и м е р. 96 г окиси алюминия, размолотой в шаровой мельнице в течение 24-36 ч (содержащей в основ О ном частицы размером 0,01-0,05 мм), ,смешивают с 4 г доломита (состав,: 50 10, Сао 49,76, Мб 33,87, Ц 20 З 5,4, п.п.п. 0,21), размолотого и просеянного через сито 0,25 мм. К полу ченной смеси добавляют нефтяной кокс состава:...

Номер патента: 1063522

Опубликовано: 30.12.1983

Авторы: Вяткин, Кирпичев, Филиппов, Фомичев, Чукардин

МПК: B21J 7/20

Метки: молотом, пневматическим

...20 для установки фиксатора 17 при перемещении рукоятки 8влево для получения режима Прижим.- Г 1 озицией 21 обозначен средний (атмосфер-.ный) кран, а позицией 22 - рукоятка его упрвлекия. 55Система управления обеспечивает следующие режимы работымолота; холостой ход, держание бабы на весу, автоматические 2удары, единичйый удар как частный случай автоматических ударов, прижим,Режим Холостой ход осуществляется при установке рукоятки 8 управлейкя в вертикальное положение, а рукоятки 22 среднего крана 21 в правое крайнее положение, в результате чего нижняя и верхняя полости компрессора 23 соединяются с атмосфе. рой, Педаль 15 в этом случае ке иажата.к жидкость от насоса 13 через дроссель 16 свободно идет йа,слив, йе создавая давления в...

Номер патента: 1050796

Опубликовано: 30.10.1983

Авторы: Кирпичев, Татарков, Филиппов, Фомичев

МПК: B21J 7/24

Метки: молотов, паровоздушных, преимущественно, распределительное

...смонтированным на корпусе со стороны большего основания конуса, а пружина смонтирована со стороны, противоположной реэьбовому элементу,На фиг, 1 показано распределительноФ устройство; на фиг. 2разрез А-А на, фиг. 1; иа фиг. 3вид Б на фиг. 2Распределительное устройство содержи 1 корпус 1, в котором запрессованы золотииковая 2 и дроссельная 3 втулки, сопряжен. ные соответственно с золотником 4 н дросселем 5. Сопрягаемые поверхности дрос-, сельной 3 втулки и дросселя 5 выполнены коническими. Дроссель имеет хвостовик со стороны большего основания конуса, в который запрессована ось 6, иа конец которой,насажен рычаг 7. Дроссель .5 своим хвостовийом установлен в концентрическом отверстии фланца 8, закрепленного на корпусе 1 болтамн 9. Фланец 8...

Номер патента: 1050795

Опубликовано: 30.10.1983

Авторы: Анисимов, Денисенко, Кирпичев, Фомичев

МПК: B21J 7/24

Метки: высокоскоростным, молотом

...пружинвозникакт значительные ударные нагрузки,20в результдте чего его седло быстро изнашивается, цто приводит и утечкам газа и авариям.Цель изобретения - повышение долговечности уст ройства эа счет исключенияуддров клапанов при их переключении, 25Указанная цель достигается тем, чтоустройство снабжено двумя одноплечимирычагами н,соеди 11 еннцм с их концами упругим звеном, а приводной цилиндр установлен в корпусе и его поршень выполненс двусторонним штоком, при этом рычаги 30смонтированы по обе стороны корпуса свозможностью поворота и взаимодействияс внешними торцами клапанов и штокаприводного цилиндра.На цертеже представлена конструкцияустройстваУстройство содержит корпус 1, соединенный трубопроводами 2 и 3 с полостью 4рабочего цилиндра....

Номер патента: 1046207

Опубликовано: 07.10.1983

Авторы: Дубкова, Кирпичев, Леонтьев, Лисененков, Чехарин

МПК: C03C 3/04

Метки: стекло

...этого состава входят значительные количества РЬО и Т 102, то при использовании сырьевых материалов технической чистоты стекло получается весьма интен. сивно окрашенным, Это уменьшает световозвращающую способность покрытий. Использование сырьевых материалов повышенной чистоты не решает эту проблему, так как загрязнение стекол красящими компонентами происходит также И в процессе их варки при взаимодействии с ог.неупором.Наиболее близкимк изобретению является стекло 123 состава мас.%". Недостатками этого состава являются невысокие светопроэрачность и белизна. Стекло имеет интенсивную 1коричневую окраску.Цель изобретения - повышение светопрозрачности и белизны.Цель достигается тем, что стекло, включающее РЬО, Т 102, 810., ВаО,...

Номер патента: 1044401

Опубликовано: 30.09.1983

Авторы: Васяк, Власов, Каверин, Кирпичев, Утробин, Фомичев

МПК: B21J 7/00

Метки: молот, штамповочный

...молот снабженшумопоглошаюшим колпаком, установленным на выступах пневмоцилиндрами, закрепленными на щаботе, шумопоглошаюшими 30заслонками, установленными межцу выступами и соединенными с соответствующими штоками пневмоцилиндров с воэможностью возвратно поступательногоперемещения 1 вцоль шабота. а пневмоцилиндры соецинены с распределительнымклапаном сервопривоцаНа фиг. 1 показан штамповочный молот, общий виц; на фиг. 2 - разрез А-Ана фиг. 1.40Устройство содержит нижнюю часть в .вице шабота 1 с узлом 2 цля закрепления на нем нижней половины инстумента3, срецнюю часть, установленную на ней,верхнюю часть в вице анкерной плиты 4 45 2и силового цилинцра 5, закрепленного наанкерной плите 4, подающие части в видебабы 6 с узлом 7 цля...

Номер патента: 1037921

Опубликовано: 30.08.1983

Автор: Кирпичев

МПК: A63B 29/04

Метки: альпинистский, ледобур

...для ".удобства заворачивания ледобура, ав нижнем Фланце 8 имеются радиальнорасположенные овальные прорези 9.Под катушкой 4 установлен свобод"но вращающийся держатель 10 грузовойверевки 11 с выступом 12, который мочжет заходить в отверстия 9 нижнегофланца 8 катушки, Выступ может бытьвыполнен за одно целое с держателем.Для этого нужно загнуть его конец в 65 зоне радиально расположенных прорезей 9.для предотвращения оСевого перемещения держателя 10 вниз на трубке 1 закреплен под ним ограничитеЛь,выполненный в виде буртика 13.Плоская пружина 14 (фиг. 3)расположена между держателем 10 инижним Фланцем 8 катушкк. Плоскаяпружина 14 имеет отверстия 15 длякрепления ее заклепками 16 к держателю 10.,Чтобы выступ 12 мог беспрепятственно заходить в...

Номер патента: 1030290

Опубликовано: 23.07.1983

Авторы: Каравайцев, Кирпичев, Клебанов

МПК: B66B 11/04

Метки: приводное, эскалатора

...эскалатора, содержащее электродвигатель, кинематически связанный с зубчатым редуктором, включающим в себя быстроходный вал, на котором установлены зубчатый венец и шестерня, тормозной барабан, промежуточный вал со смонтированными на нем зубчатыми колесами, и соединительную муфту для зацепления зубчатого венца быстроходного вала с электродвигателем, снабжено вторым быстроходным валом с зубчатым венцом и шестерней, установленным внутри первого быстроходного вала, выполненного полым, при этом упомянутые зубчатые венцы обоих быстроходных валов установлены с возможностью зацепления с соединительной муфтой, причем обе шестерни этих валов образуют зубчатые пары разного передаточного отношения с зубчатыми колесами упомянутого...

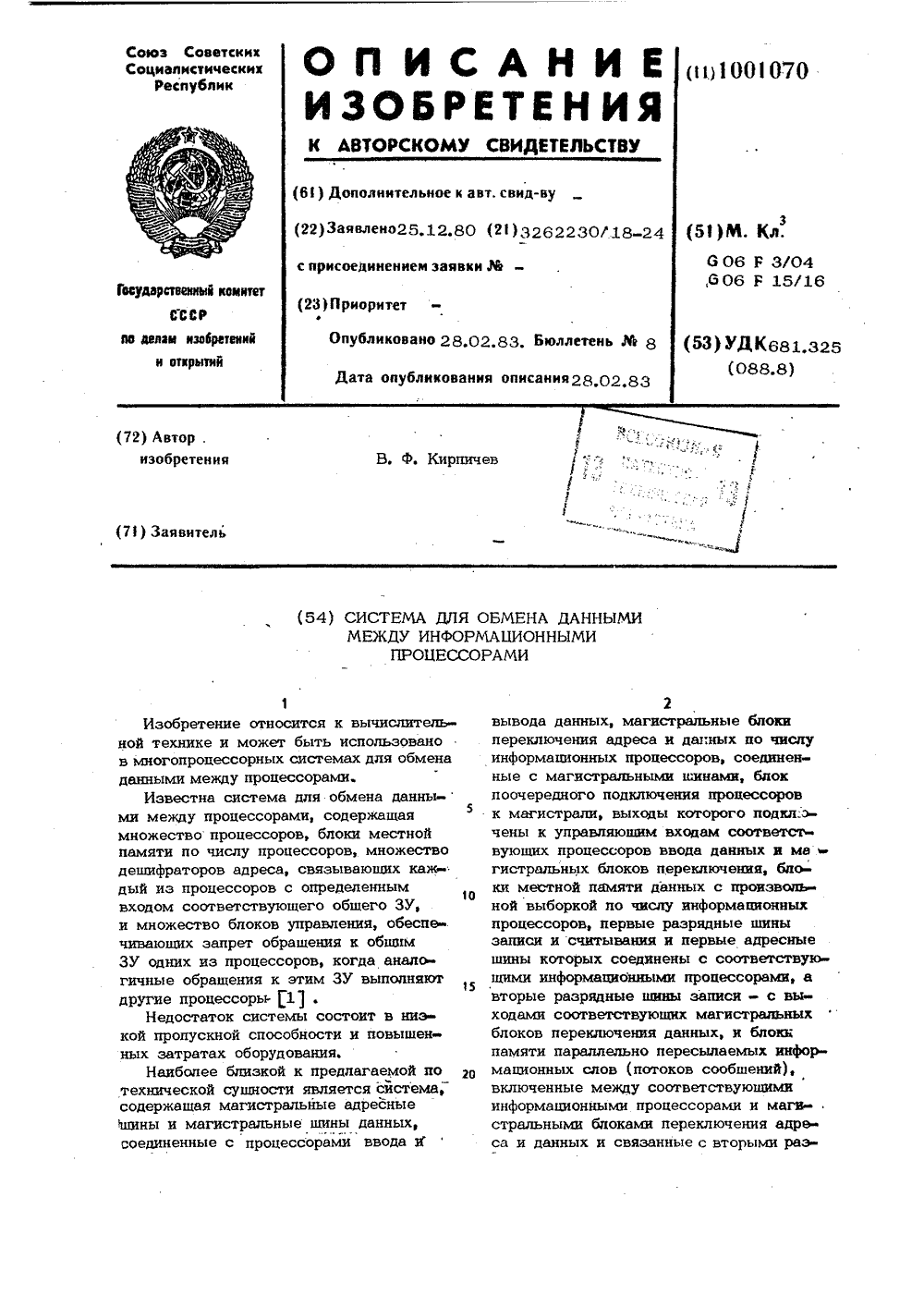

Номер патента: 1001070

Опубликовано: 28.02.1983

Автор: Кирпичев

МПК: G06F 3/04

Метки: данными, информационными, между, обмена, процессорами

...на разрядные шины 11, записываются в выбранную ячейку блока 9.После записи в блоки 9 и 16 необ ходимых для работы системы наборов признаков и исходных данных, в том числе и команд выполняемых программ, информационные процессоры переходят к решению возложенных на них задач.При этом процессоры 3 ввода данных принимают поступаюшую в них с периферийных устройств-источников данных информацию, производят предварительную ее обработку, например сортировку и накопление, и формируют на своих выходах по сигналам с блока 8, разрешающего доступ данного процессора к магИсч. рали, входные слова данных, одна часть которых выступает в качестве признака данных, а другая часть - в виде собственно данных. Признаки данных поступают на магистральные...

Номер патента: 969796

Опубликовано: 30.10.1982

Авторы: Касымов, Каттаходжаев, Кирпичев, Нестеров, Сапон, Тетушкин, Фролов

МПК: D01B 1/08

Метки: волокноотделителя, камера, пильного, рабочая

...с возможностью поворота и перемещения в горизонтальном направлении,прижатия составляет 8,0-9,0 Н, Повышение этой силы приводит к поврежде"нию семян и засоренности волокна, ауменьшение снижает процент съема волокна, а следовательно и производительность.Выполнение рабочей камеры по предлагаемому профилю обеспечивает достижение величины нормального давлениясемян в зоне входной горловины до 202,5 Н, а в зоне съема волокна достигает оптимальной величины 8,0-9,0 Ни снижается до 40-45 Н в зоне выхода пил за колосник,Доведение величины нормальногодавления семян на пильную поверхность до оптимальной (8,0-9,0 Н) обеспечивает повышение производительности волокноотделительных машин в 1,52,0 раза по сравнению с известными, Внутренняя поверхность...

Номер патента: 940288

Опубликовано: 30.06.1982

Авторы: Булгаков, Кирпичев, Рошаль

МПК: H03K 5/19

Метки: генератора, импульсов, многоканального

...второй элементы И 1 и 2, триггер 3, элементы 4 задержки и одновибратор 5,Вход элемента 4 задержки соединен совходной шиной 6 устройства. Первыйвход первого элемента И 1 соединен свыходом второго элемента И 2, входыкоторого соединены с выходными шинами многоканального генератора. Второйвход первого элемента И через сдновибратор 5 соединен с выходом элемента4 задержки.Устройство работает следующим образом,В исходном состоянии элемент И 1(выполненный на логическом элементеИЛИ-НЕ) заблокирован потенциалом логической ф 1" с выхода одновибратора 5.,Этот потенциал сменяется потенциаломлогического "Оф через некоторое времяпосле поступления командного сигналана вход многоканального генератора иначала формирования импульсов на еговыходах....

Номер патента: 932067

Опубликовано: 30.05.1982

Авторы: Батуркин, Кирпичев, Одинцов, Чукардин

МПК: F16K 47/08

Метки: дроссель, пробковый

...сечение Б-Б на фиг. 1 в двух рабочих положениях; на фиг. 5 - вид В на фиг. 1. Пробковый дроссель состоит из корпуса 1, с входным 2 и выходным 3 каналами, в корпусе 1 установлена пробка 4 и закреплена от осевого перем 3 93206щения с помощью шайб 5, 6 и гаек 7и 8.В пробке 4 выполнены проходное(разгрузочная) 1 О, расположенная нанаружной поверхности пробки 4 параллельно отверстию 9, и канавки подуплотнения 11,Между корпусом 1 и лыской 10 образована полость 12, сообщающаяся 1 Ос входным каналом 2 при дросселировании потока, Контроль положения пробки 4 осуществляется с помощью стрелки 13 и лимба 14.Пробковый дроссель работает следующим образом,При положении пробки 4, показанномна фиг, 3, когда стрелка 13 находится против нуля на лимбе 14,...

Номер патента: 911147

Опубликовано: 07.03.1982

Авторы: Бомштейн, Дуб, Кирпичев, Малков, Рязанцев

МПК: G01B 11/00

Метки: объекта, смещения

...сигналы а 1 для одной из частот модуляции и а 1 для другой частоты модуляции и определяют величину и. смещения объекта по формуле:147 Фформула изобретения 10 а+ а 0 а- а 6е+ 1(а 2 2 30 40 Составитель Б. ПотаповТехред Е.Харитончик Корректор В.,Синицкая Редактор Н. Рогулич Заказ 1099/22 Тираж 614 ф Подписное ВНИИПИ Государственного комитета СССР по делам изобретенИй и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 911где к - постоянный для данных частотмодуляции коэффициент.Способ осуществляют следующим образом.При измерении смещения объектапри модуляции излучения на одной частоте результат содержит случайнуюсоставляющую погрешно ти измерения,вызванную флуктуациями параметров...

Номер патента: 858119

Опубликовано: 23.08.1981

Автор: Кирпичев

МПК: G11C 29/00

Метки: ассоциативное, запоминающее

...может быть представленас учетом установки соответствующихзначений коэффициентов усиления вформирователях 10 и 11 в разрядах,имеющих ненулевое значение информации, в следующем виде(основная)0001011000001, 1, 1 (дополнительная) - 00001 0000000000,2ходе регистра опроса 4, например, кода000000001111100, кроме пороговыхэлементов 12, относящихся к третьейи к М-й ячейкам,.срабатывает такжепо суммарному значению признаковыхсигналов и пороговый элемент 13,относящийся к третьей ячейке н запрещающий .ее считывание, в результате чего в выходной регистр 18 будетсчитайо содержимое только М-й ячейки. 5 8581101 001 1 000011 111100, 3 1 дополнительная). - О 000001011100000М оонояная ) - 1 000000000 1 а 1 100, Й(лополннтальная - О00000011000000,...

Номер патента: 851390

Опубликовано: 30.07.1981

Автор: Кирпичев

МПК: G06F 3/04

Метки: информации, многоканальное, приемников, сопряженияисточников

...2 уни-5 тарного код рованияв одные цифроаналоговые преобразователи 3, блоки4 суммирования с выходами 5, аналогоцифровые преобразователи 6, образующие группы 7 аналого-цифровых преоб 10 разователей, каналы 8, блоки 9 кратковременного хранения информации,коммутаторы 10 с выходами 11, распределительные блоки 12, блоки 13 приоритета с выходами 14 и 15, дешифра 15торы 16 наличия не менее двух одновременных сигналов, цифроаналоговыепреобразователи 17, образующие группы 18 цифроаналоговых преобразователей, выходные аналого-циФровые прем образователи 19, элементы НЕ 20.Щ В каждом цикле передачи информациикаждый иэ блоков 2 унитарного кодирования при наличии на его управляющемвходе единичного значения сигнала свыхода элемента НЕ 20 формирует на...

Номер патента: 851074

Опубликовано: 30.07.1981

Авторы: Кирпичев, Коротаев, Куликов, Магидсон, Плужников, Победин, Снегирев

МПК: F27D 7/00

Метки: высоко-температурных, газа, мазута, печах, плавильных, сжигания

...закономерностям фор.мирования струйных потоков струя мазута не распыливается газовым потоком и пиролизуется в две стадии: в верхней зоне Фронта горения и после смещения с основным потоком природного газа в приосевой области распространения Факела, т.е, в нижней зоне5 :фронта горения.Последующее интенсивное перемещение достигается высокоскоростным потоком продуктов неполного сгорания газа и высокотемпературными потоками 10 воздуха вблизи поверхности расплава.Таким образом, зона интенсивного излучения Факела оказывается высокоскоростной и приближенной к поверхности нагрева расплава. В этом случае увеличивается конвективная и радиационная теплоотдача факела, Изменением параметра ввода мазута от 6 до 12 калибров газового сопла от его среза...

Номер патента: 823238

Опубликовано: 23.04.1981

Авторы: Васильев, Кирпичев

МПК: B65G 23/04

Метки: вакуум-барабан, ленточногоконвейера, приводной

...герметично прикрепленные за края к внутренней поверхности обечайки и представляющие собой полости, которые объединяют соответствующий продольный ряд отверстий 7 обечайки 6 и образуют вместе единичную систему вакуумного отсоса. Внутри эластичных камер установлены пружины 9. К днищам камер 8 жестко прикреплены стальные полосы 10 с направляющими штырями 11, свободно вставленными в пазы 12 несущих дис ков 2. Внутри вакуум-барабана по всей дуге обхвата его лентой установлены на кронштейнах 13 электромагниты 14. Кронштейны 13 жестко закреплены на неподвижной оси 1, которая имеет канал 15 для подвода электро О энергии к обмоткам электромагнитов 14 от внешнего источника тока.Продольные ряды отверстий 7 вакуум-барабана на дуге обхвата...
