Способ регулирования напряжения управляемого секционированного мостового преобразователя, питающего индуктивную нагрузку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

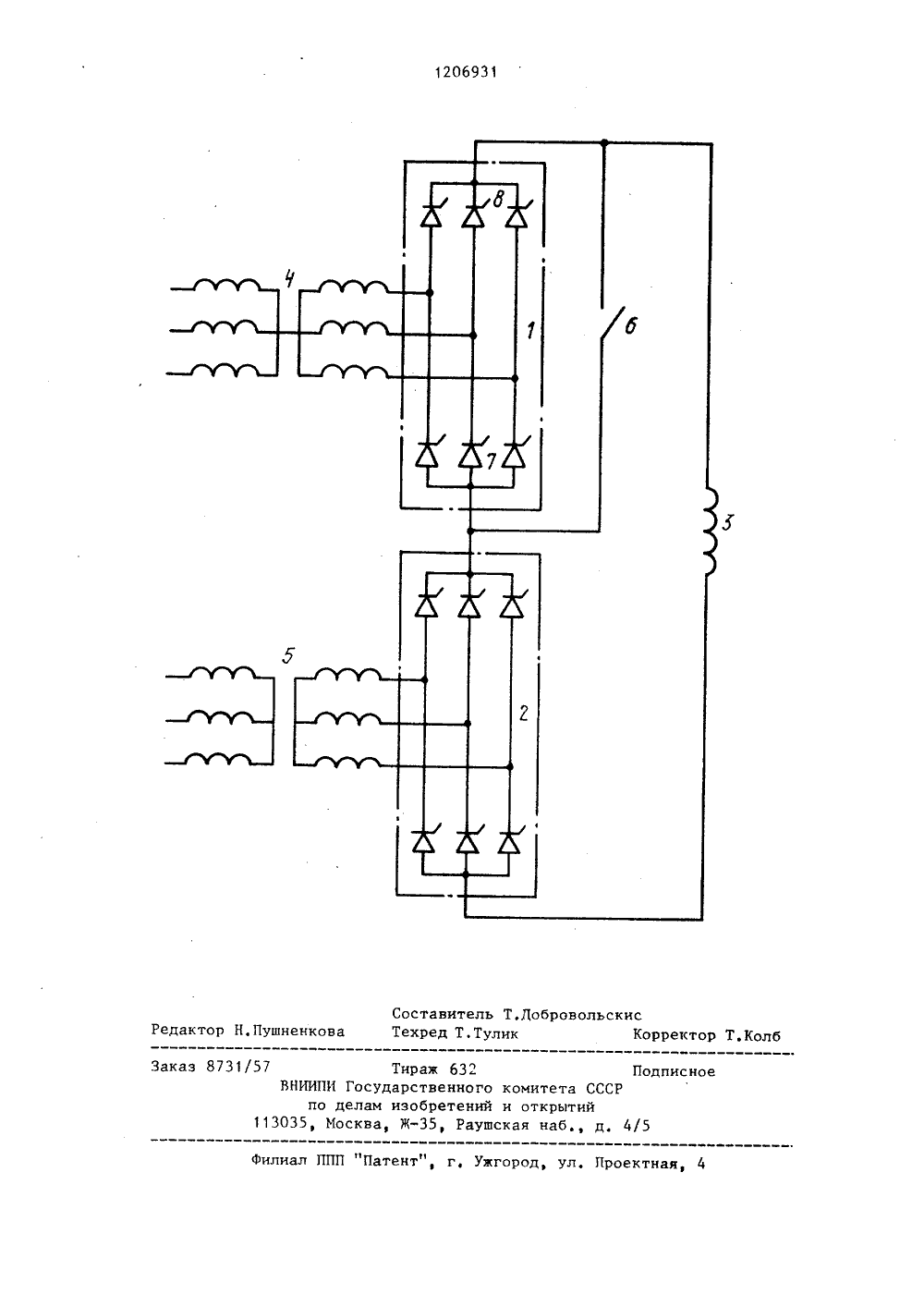

(59 4 ПИСАНИЕ ИЗОБРЕТ Я ВТО ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ У СВИДЕТЕЛЬСТВУ(56) Е,В,Корнаков и др, Системапитания экспериментальной термоядерной установки ТМ. - ДокладыВсесоюзной конференции по инженерным проблемам термоядерных реакторов, Л.: НИИЭФА, ТШ, 1977,ст3-11Кагас 1 у С., Саззе 1 К, Вез).рпр 1)д 1 оворЬУ оГ где 600 3% рц 1 зейепегеу сопчегсегз Гог гогоЫа 1Еде 1 с 1 сод 1 оГ ТАНТК аг Рг).псегоп -1 п: Ргос. оЕ сЬе 7 Бцп)роп Епе.РгоЫ . оЕ Рцздоп Кез; Кпохч 11 е,Теп, 1977, Иеч Логос МЛ, 1977,ч. 1 р. 874-879,Авторское свидетельство СССРФ 1103334, кл. Н 02 Н 9/06, 1984.,(54) (57) СПОСОБ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ УПРАВЛЯЕМОГО СЕКЦИОНИРОВАННОГО МОСТОВОГО ПРЕОБРАЗОВАТЕЛЯ,ПИТАЮЩЕГО ИНДУКТИВНУЮ НАГРУЗКУ, заключающийся в переводе одной илинескольких секций в инверторныйрежим с последующим шунтированиемэтих секций контактами механическихкоммутаторов о т л и ч а ю щ и йс я тем, что, с целью исключенияперенапряжений на нагрузке и преобразователе при увеличении напряжения преобразователя путем повторного включения в контур нагрузкираннее шунтированных секций, посылают управляющие импульсы на вентили любых двух противоположных плечэтих секций, эатем размыкают контакты механических коммутаторов ивозобновляют посылку импульсов фазового управления на все вентилисекций,120 Изобретение относится к системам электропитания токамаковв частности к источникам электропитания обмоток полоицального поля. Одной из особенностей источников электропитания обмоток полоидального поля является нелинейный характер нагрузки, Обмотка полоидального поля аналогична первичной обмотке трансформатора, вторичной обмоткой которого является плазменный виток, сопротивление которого в процессе подъема тока плазмы и ее нагрева падает на несколько порядков, В случае аварийных ситуаций и по окончании цикла нагрева плазмы требуется быстрый вывод энергии из обмотки, Поэтому напряжение, формируемое источником электропитания, в процессе цикла работы токамака с ростом тока нагрузки должно падать и затем вновь увеличиватьсяЦелью изобретения является исключение перенапряжений на нагрузке и преобразователе при увеличении напряжения преобразователя за счет повторного включения в контур нагрузки реле щунтированных секций,На чертеже показана схема устройства, осуществляющая способ,Схема содержит секции 1 и 2 вентильного преобразователя, соединенные последовательно по выходу, нагрузку 3 (обмотка полоидального поля токамака), анодные трансформаторы 4 и 5, через которые секции преобразователя подключены к питающей се 6931 2Фти, коммутатор 6, включенный параллельно секции 1,Способ осуществляют следующимобразом,Вентильный преобразователь,состоящий из двух секций 1 и 2,питает нагрузку (обмотку полоидального поля) 3. Трансформаторы 4 и 5являются источниками переменного10 тока секций 1 и 2, Для снижениянапряжения нагрузки на величину напряжения секции 1 ее переводят в инверторный режим и включают коммутатор 6, Ток секции 1 коммутирует15 в контакты коммутатора 6, и вентили секции 1 обесточиваются, послечего прекращают посылку к ним управляющих импульсов, К нагрузке 3приложено напряжение секции 2, Для20 увеличения напряжения нагрузки посылают управляющий импульс на входы управления вентилей любых двухпротивоположных плеч моста (например, 7 и 8) и размыкают коммутад тор 6, При этом длительность управляющих импульсов должна превосходить время размыкания контактовкоммутатораВ процессе размыкания контактов коммутатора 6 начинает возрастать ток в шунтирующейего цепочке, образованной вентилями 7 и 8, и после того, как контакты коммутатора 6 полностьюразомкнутся, на все вентили секциивентильного преобразователя 1 вновьЗс;начинают посылать управляющие импульсы в первоначальной очередностии с требуемым углом регулирования,Реда ное комитет и откры ская н Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 7 ТиражВНИИПИ Государствепо делам изобре 13035 Москва, Ж,акаэ 8731/5 632нногтенинюРау ПодСССРйд. 4/5
СмотретьЗаявка
3702569, 13.02.1984
ПРЕДПРИЯТИЕ ПЯ А-7904
КИРПИЧЕВ ИГОРЬ ВЛАДИМИРОВИЧ, РОШАЛЬ АЛЕКСАНДР ГРИГОРЬЕВИЧ, СПЕВАКОВА ФРУМА МЕНДЕЛЕВНА
МПК / Метки
МПК: H02M 7/162
Метки: индуктивную, мостового, нагрузку, питающего, преобразователя, секционированного, управляемого
Опубликовано: 23.01.1986
Код ссылки
<a href="https://patents.su/3-1206931-sposob-regulirovaniya-napryazheniya-upravlyaemogo-sekcionirovannogo-mostovogo-preobrazovatelya-pitayushhego-induktivnuyu-nagruzku.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования напряжения управляемого секционированного мостового преобразователя, питающего индуктивную нагрузку</a>
