Керножицкий

Номер патента: 1213358

Опубликовано: 23.02.1986

Авторы: Аракелов, Керножицкий, Козик

МПК: G01K 5/22

Метки: медицинский, термометр

...3.В нижней части корпус 6 снабжен упорами 10.Медицинский термометр работаетследующим образом.При размещении резервуара 2 в месте измерения (корпус 6 при этом ненадет на стержень 1), ферромагнитнаяжидкость, заполняющая его, нагревается и, расширяясь, поднимается по капилляру 3, останавливаясь на некотором уровне, соответствующем контролируемой температуре. Для снятия этого значения температуры на стержень 1с капилляром 3 надевают корпус 6 сошкалой 8 и магнитной системой 7, такчтобы упоры 10 корпуса 6 попали вуглубления 5, которые могут представлять в совокупности единый паз,При этом нижняя поверхность карпу-са 6 упирается в приливы 4, чемобеспечивается однозначность положения шкалы относительно капилляраНаличие магнитной системы...

Номер патента: 1204400

Опубликовано: 15.01.1986

Авторы: Березкин, Голубицкий, Керножицкий, Плоткин, Родов

МПК: B29C 43/24, B29D 30/00

Метки: металлокорда, обрезинки, установке, шпулярник

...Одни проушины одеты на пальцы 8, жестко закрепленные на основании 1. Другиеконцы лент 7 через звенья 9 соединены с тяговыми сердечниками 10 электромагнитов 11. Сердечник 10свободно подвешен на тормозной ленте 7 . Электромагнит 11 установленв корпусе 12, который закрепленна шпуледержателе 2.В шкив б запрессован поводок 13,служащий для передачи крутящего момента от шпули 5 к тормозному шки. ву 6, На конце вала 4 имеется защелка 14. Осевая фиксация вала 4относительно корпуса 3 обеспечивается кольцами 15.1Устройство для контроля натяжения нитей металлокорда выполненов виде датчика 16 контроля степенисматывания нити со шпули, которыйможет быть пропорционально-угловым,рычажным с возможностью контроля04400 диаметра намотки шпули 5. Датчиком...

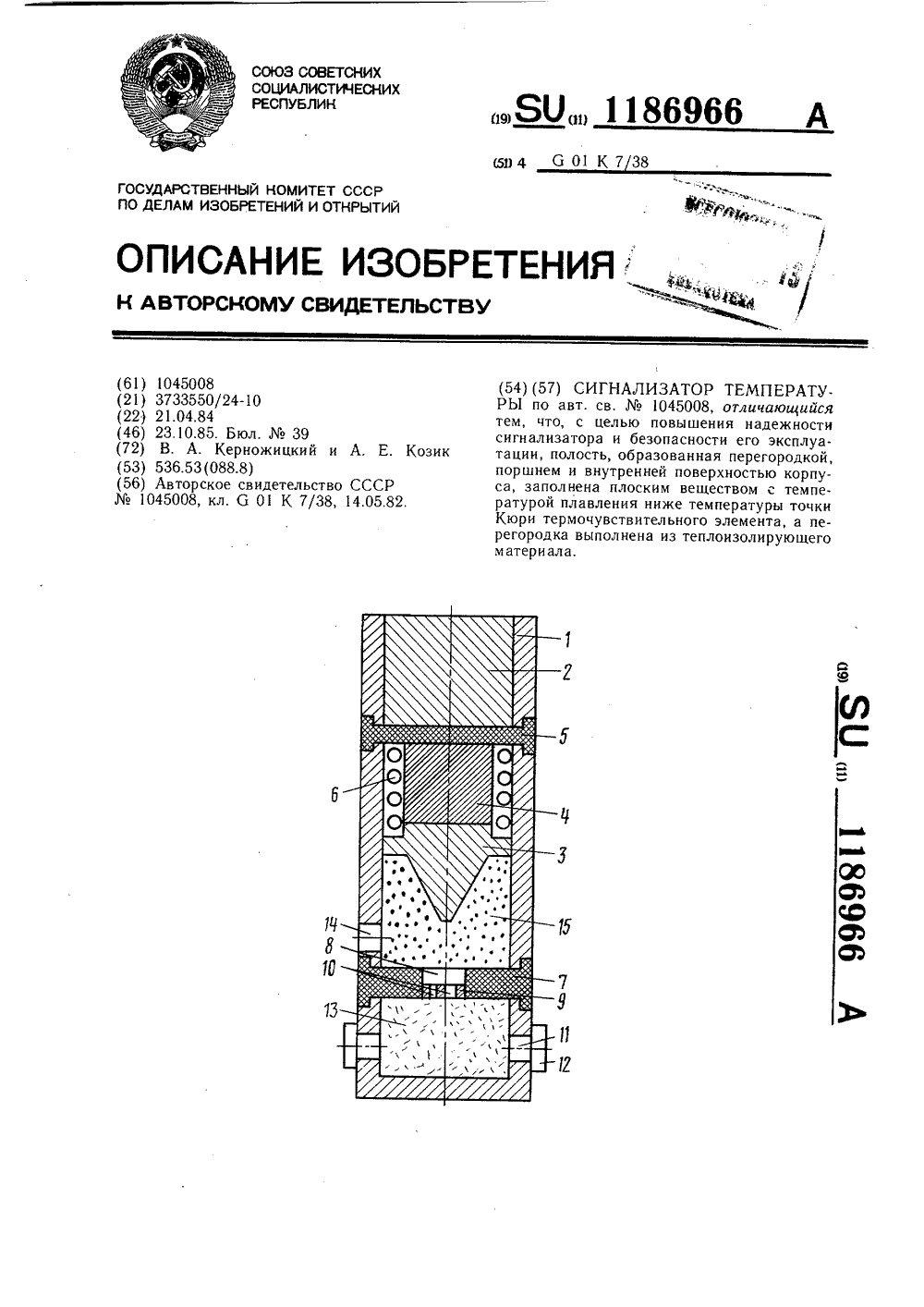

Номер патента: 1186966

Опубликовано: 23.10.1985

Авторы: Керножицкий, Козик

МПК: G01K 7/38

Метки: сигнализатор, температуры

...поверхностью корпуса 1 и крышками 12 заполнена взрывчатым веществом 13, например черным порохом. В корпусе 1 между поверхностями перегородки 7 и поршня 3 (последняя выполнена в виде бойка), обращенными одна к другой, выполнень 1 сквозные отверстия 14. Полость, образованная перегородкой 7, внутренней поверхностью корпуса 1 и поршнем 3, заполнена плавким веществом 15. Выбор материала для термочувствительного элемента 2 и плавкого вещества 15 осуществляется на основании характера протекания процесса нарастания температуры объекта с учетом того условия, что к моменту достижения температурой объекта значения точки Кюри термочувствительного элемента 2 плавкое вещество 15 должно вытечь из полости, занимаемой им ранее, через отверстия...

Номер патента: 1184021

Опубликовано: 07.10.1985

Авторы: Иванов, Керножицкий

МПК: H01H 37/76

Метки: выключатель, термочувствительный

...2 с электродом 5 сильфон 4 поджат таким образом, что-: бы между электродом 5, дном 50 сильфона 4 и термочувствительным плавким веществом 3 обеспечивался надежный электрический контакт. На торце заглушки 2 нанесены деления, а на корпусе 1 - нуль отсчета, что позво ляет в достаточно широких пределах регулировать величину контактного давления электрода 5, сильфона 4 и плавкого вещества 3, После установки нужной величины данного контактного давления устройство готово к работе.Устройство работает следующим образом.При достижении веществом 3 температуры плавления как за счет нагрева от протекающего через него тока, так и за счет внешней среды, оно переходит в жидкое состояние и уменьшает свой объем. В результате этого подпружиненный...

Номер патента: 1183946

Опубликовано: 07.10.1985

Авторы: Гарюнов, Керножицкий

МПК: G05D 23/00

Метки: саморегулирующий, теплопровод

...регулирования температуры объектов.Цель изобретения - упрощеняе 5 устройства.На чертеже изображено предлагаемое устройство.Саморегулирующий теплопровод содержит первую пластину 1, Жестко 1 О соединенную с корпусом 2 объекта, вторую пластину 3, установленную напротив первой с возможностью перемещения по нормали относительно нее, при этом первая пластина 1 вы пдлнена из материала с точкой Кюри, равной допустимой температуре корпуса 2, в котором установлены первые постоянные магниты 4, напротив которых во второй пластине 3 встречно 2 О полюсам установлены вторые постоянные магниты 5.В корпусе 2 установлены направляющие 6.Саморегулирующий теплопровод ра ботает следующим образом.В исходном состоянии, когда .корпус 2 объекта и первая...

Номер патента: 1180961

Опубликовано: 23.09.1985

Авторы: Иванов, Керножицкий

МПК: G09B 23/18

Метки: модель, трансформатора, учебная

...цепи на величину тока приизменении магнитной индукции зазора.На чертеже изображена предлагаемая учебная модель, общий вид.Учебная модель трансформатора содержит П-образный сердечник 1 торцыкоторого обращены один к другому,первичную 2 и вторичную 3 обмотки,ярмо - прозрачную трубку 4, частично заполненную ферромагнитной жидкостью 5. Первичная обмотка 2 через выключатель,и трансформатор соединена с источником переменного напряжения. Вторичная обмотка 3 соединена с измерительной аппаратурой,например вольтметром.Устройство работает следующим образом,С помощью выключателя В и реостата К в первичную катушку 2 трансформатора подается от сети переменноенапряжение. При нахождении П-образного сердечника 1 в...

Номер патента: 1173456

Опубликовано: 15.08.1985

Авторы: Беломытцев, Гарюнов, Керножицкий

МПК: H01H 1/66

Метки: контакт, магнитоуправляемый

...состоянии контакты устройства разомкнуты. При подаче намагничивающего импульсаот подвижного магнитаили обмотки,размещенной на баллоне ) контактные сердечники 30 приходят во взаимное соприкосновение обеспечивая электрический контакт. При протекании постоянного электрического тока от сердечника с меньшим значением удельной термоэлектродвижущей силы к сердечнику с большим значением удельной термоэлектродвижущей силы на поверхности контакта сердечников поглощается теплоэффект Пельтье ).В отличие от Джоулевой теплоты, пропорциональной квадрату силы тока и всегда выделяющейся в проводнике, теплота Пельтье о пропорциональна первой степени силы тока и вычисляется по формуле Т - температура поверхностиконтактов;1 - сила электрического...

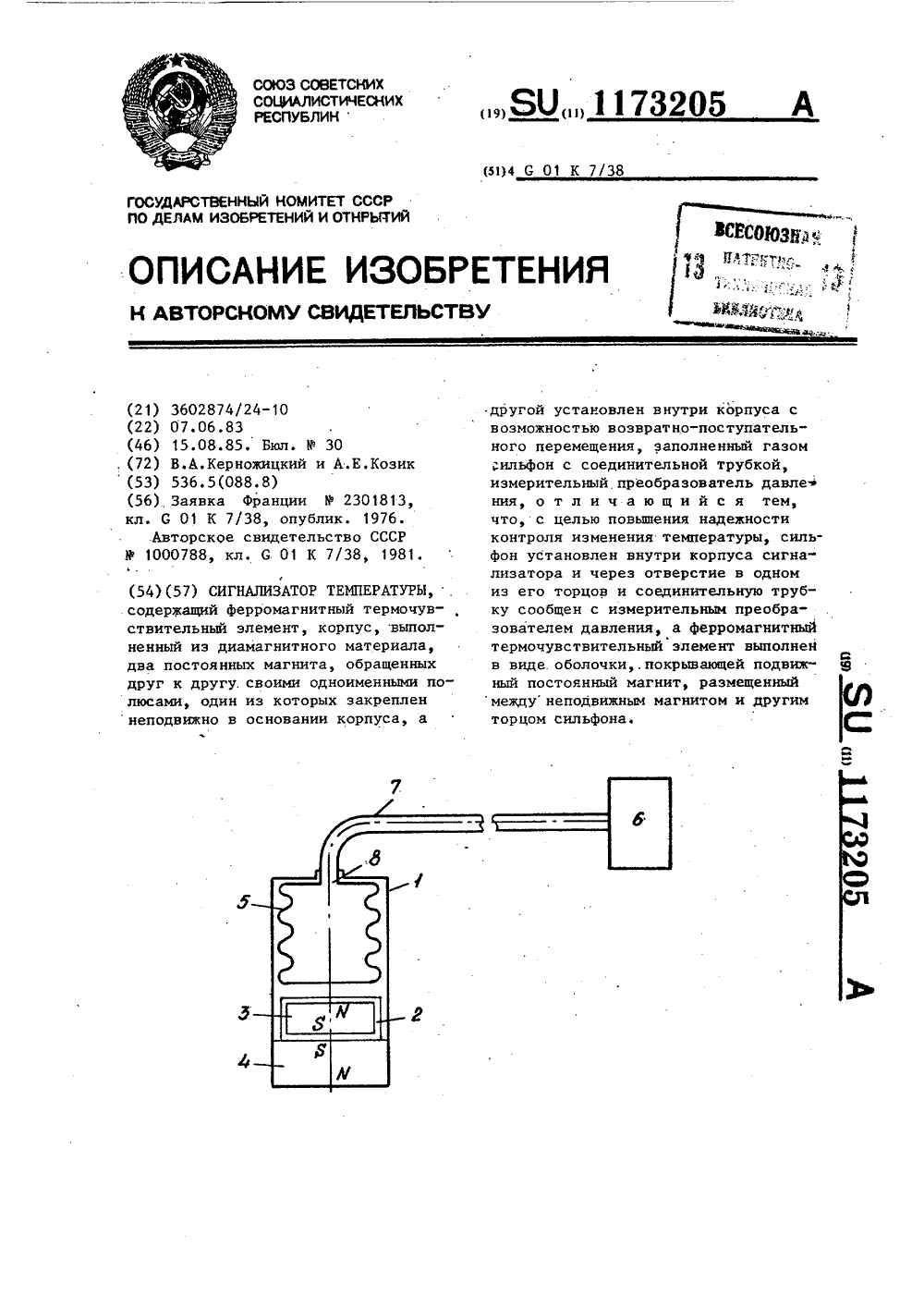

Номер патента: 1173205

Опубликовано: 15.08.1985

Авторы: Керножицкий, Козик

МПК: G01K 7/38

Метки: сигнализатор, температуры

...часть регистратора давления 6 выполнены герметичными и заполнены газовой средой, находящейся под давлением. Постоянный магнит 3 установлен35 внутри корпуса 1 сигнализатора с воз. можностью возвратно-поступатепьнога перемещения между неподвижным магни - том 4 и свободным торцом сильфона .5, причем оба постоянных магнита 3 иЮ обращены друг к другу своими одноименными полюсами.Сигнализатор работает следующим образом.Если температура ферромагнитного термочувствительного элемента 2 ниже его точки Кюри, то он экранирует подвижный магнит 3, замыкая на себя его силовые линии, и, взаимодействуя с магнитным полем постоянного магнита 4 и сильфоном 5, вместе с магнитом 3 притягивается и прижимается к неподвижному магниту 4, обеспечивая ис. ходное...

Номер патента: 1170386

Опубликовано: 30.07.1985

Авторы: Белоусов, Керножицкий, Козик, Меркулов, Федоров, Филимонов

МПК: G01R 31/28

Метки: допускового

...31, управляющий вход которого соединен с четвертым входом блока 15 управления, а выход - с входом блока 32 задержки, выход которого соединен с единичным входом триггера 33, выход которого, в свою очередь, соединен с вторыми входами элементов ИЛИ-НЕ 28 и ИЛИ 29. Выход элемента ИЛИ-НЕ 28 соединен с нулевым входом триггера ЗО,Нулевой вход триггера 33 соединен с выходом нуль- органа 26.Блок 16 опроса параметров (фиг.2) содержит блок 34 задержки, вход которого соединен с вторым входом блока 16 опроса параметров, а выход - спервым входом элемента ИЛИ 35, второй вход которого соединен с первымвходом блока 16 опроса параметров.Выход элемента ИЛИ 35 соединен свходом переключателя 36, управляющий вход которого соединен с третьимвходом блока...

Номер патента: 1163238

Опубликовано: 23.06.1985

Авторы: Керножицкий, Козик, Федоров

МПК: G01N 25/68

Метки: гигрометр, конденсационный

...охлаждается термобатарея б. Луч света от осветителя 11 через- призму 10 попадает на зеркало через сетку 13 и отражается на фотодиод 9. При отсутствии конденсата в ячейках сетки фотодиод откры1163238 0,345 с йке сетки 2 О го натяжега, перу пленки. енка будет сины тя- предельэтой линсли нона периина коэф- Зо г = а расстоянисвета дорасстояникала 3номер зоныа = 1500 мм от источникетки; т сетки до эерадиус ячейки; оверхностного Ш Пр Френеля 1=260 м. яже"-О, 04 а будет удержива пор, пока вес эа ормулы (3) и е для выбора), по- эмера Объеди кости не преодолееого натяжения. Такнза имеет формузующей ее жидкостиформуле 4 лучим выражениячейки сетки: 1 5 Й Я;тка при из тонк кой фол идрофильтом может бытпроволоки идии толщиной О,ып 3где у -...

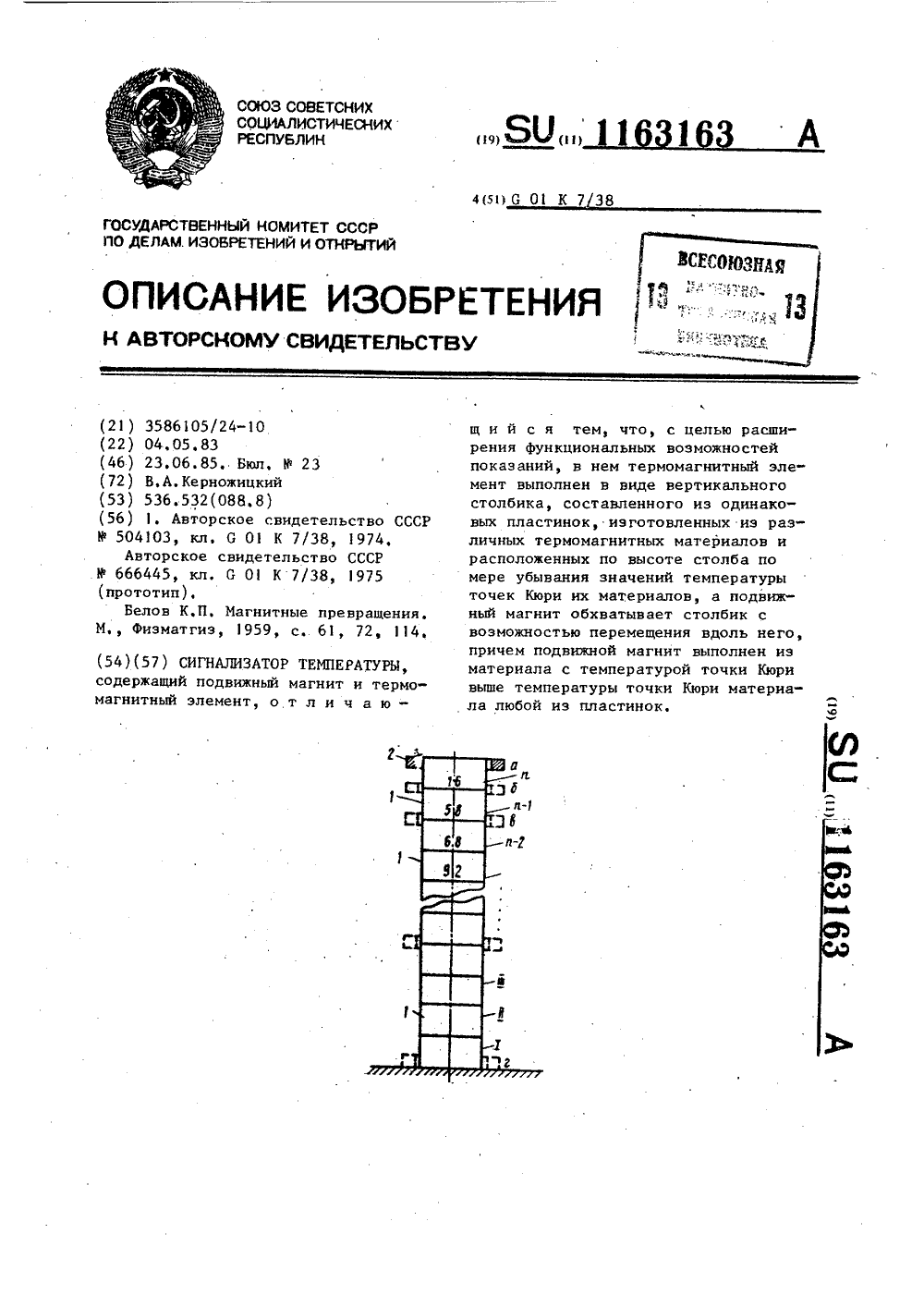

Номер патента: 1163163

Опубликовано: 23.06.1985

Автор: Керножицкий

МПК: G01K 7/38

Метки: сигнализатор, температуры

...магнит 2 перестает удерживаться у этой пластинки и под действием силы тяжестю опускается до следующей за ней пластинки, сохраняющей 55 свои ферромагнитные свойства и за счет притяжения к ней фиксируется на границе и ой и (г.-1)-й пластинок(положение б ), где и - номер пластинки, считая от основания столба, Придальнейшем повышении температуры,когда (и)-я пластинка нагреваетсядо температуры точки Кюри ее материала, она теряет свои ферромагнитные свойства, поэтому подвижный магнит 2 перестает удерживаться у этойпластинки и под действием силы тяжести опускается до следующей за ней(п)-ой пластинки (положение Ь)При этой температуре (и)-я пластинка сохраняет свои ферромагнитныесвойства, поэтому подвижный магнит2 за счет магнитных сил...

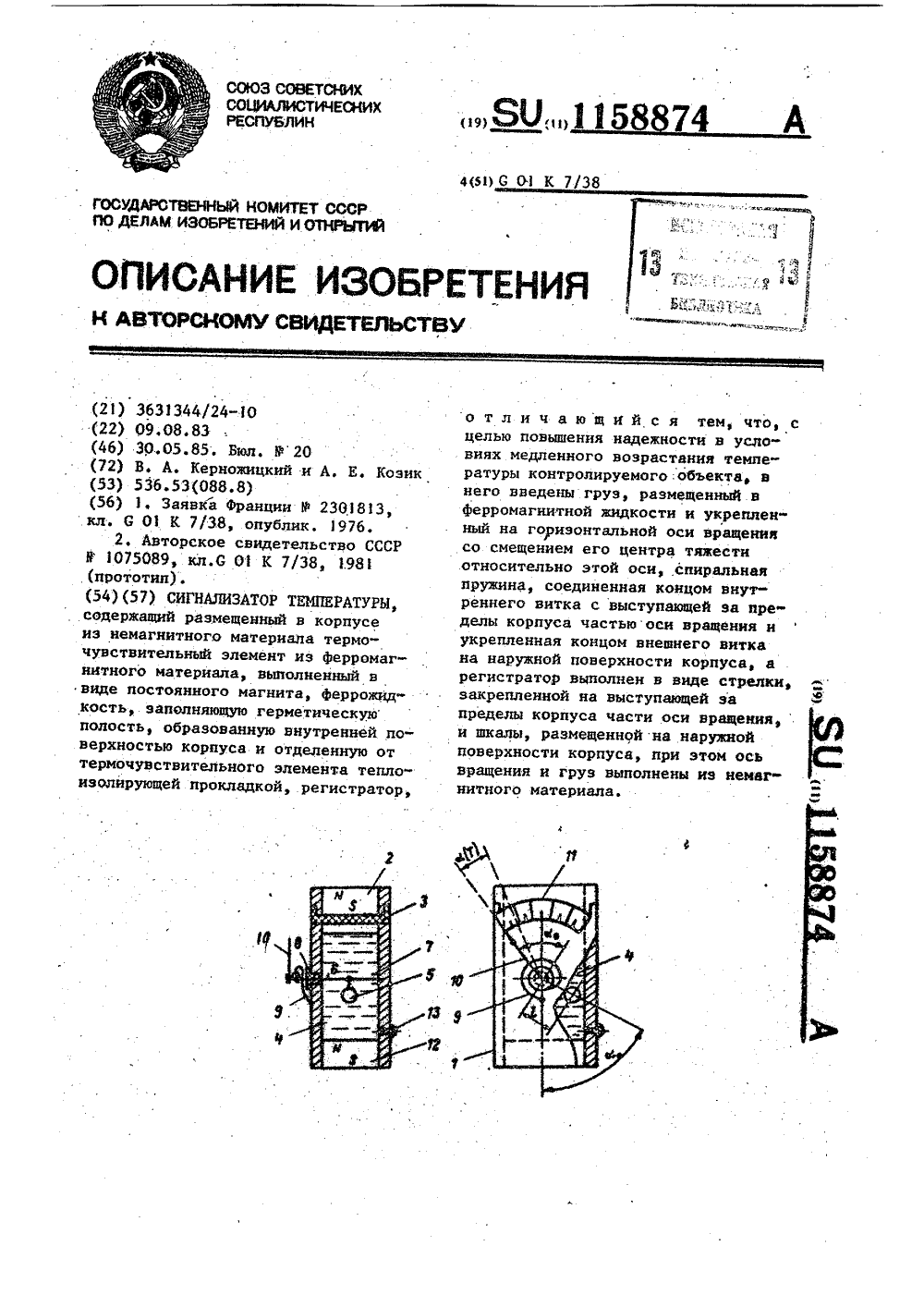

Номер патента: 1158874

Опубликовано: 30.05.1985

Авторы: Керножицкий, Козик

МПК: G01K 7/38

Метки: сигнализатор, температуры

...выполненный в виде постоянного магнита, теплоизолирующую прокладку 3, отделяющую термочувствительный элемент 2 от полости, образованной внутренней поверхностью корпуса и заполненной ферромагнитной жидкостью 4, груз 5, расположенный внутри полости корпуса 1, заполненного ферромагнитной жидкостью 4, и закрепленный на оси 6 вращения со смещением его центра тяжести относительно этой оси, один конец которой с помощью подпятника 7 фиксируется на внутренней поверхности одной из боковыхстенок корпуса 1 а второй конец через сальник 8, расположенный на противоположной стенке корпуса 1,,В исходном состоянии путем подбора жесткости пружины 9, веса и размеров груза 5, а также состава феррожидкости 4 обеспечивается нахождение стрелки 10 прибора на...

Номер патента: 1148007

Опубликовано: 30.03.1985

Авторы: Абросимов, Бизяев, Болотников, Керножицкий, Козик, Соловьев, Федоров, Филимонов

МПК: G01R 31/28

Метки: допускового

...разрешение на формирование результата контроля "Норма", так как ОХХ 1 и нуль-органы 3 и 5 не сработали. Срабатывание несиммет ричного триггера 9 приводит также к замыканию контактов ключа 10 и подключению выхода блока 11 дифференцирования к входу дополнительного нуль-органа 7 через замкнутые контакты ключа 10. При несработанном состоянии дополнительного нуль-органа 7, что говорит об отсутствии аномального изменения сигнала объек" та 14 контроля на соответствующем входе логического блока 8 сигнал ,отсутствует, что подтверждает разрешение на формирование результата контроля НормаПри обрыве цепи от объекта 14 контроля (включая цепи объекта контроля) до входа в устройство (сумматор 12) сигнал на входе нуль-орга" на 4 становится...

Номер патента: 1092596

Опубликовано: 15.05.1984

Авторы: Беломытцев, Гарюнов, Керножицкий

МПК: H01H 37/58

Метки: термореле

...приналичии магнитных помех.Целью изобретения является повыш е надежности и быстродействияс атывания. 5 ОПоставленная цель достигается засчет того, что в термореле, содержащем геркон, источник магнитного поляи термочувствитЬльный элемент, выполненный из термомагнитного матери 55ала с заданной точкой Кюри, из указанного термомагнитного материала сзаданной точкой Кюри выполнен корпус геркона.На чертеже изображено указанное 60термореле.Термореле содержит геркон 1, помещенный в магнитное поле источникамагнитного поля 2. Корпус геркона выполнен из термомагнитного материала 65с точкой Кюри, равной контролируемой температуре.Для корпуса геркона целесообразно выбирать материалы, указанные ниже, исходя из требуемого значения контролируемой...

Номер патента: 1080184

Опубликовано: 15.03.1984

Авторы: Гарюнов, Керножицкий

МПК: G08G 1/09

Метки: шин

...обнаружение металлическихпредметов, попадающих в шины и способных их повредить, а также дово 35дит эту инФормацию до водителя,(экипажа) в процессе движения транспортного средства. Устройство включает индуктивные датчики, установленные на каждом крыле транспортного 4 Осредства на заданном расстоянии отпротектора, а также усилитель -преобразователь сигнала датчикаи блок сигнализации водителя (экипажа) . Устройство позволяет свое.временно выявлять возможность прокола шин от попадания постороннихметаллических предметов и предупредить возникновение аварийной обста- На фиг. 1 изображена блочнаяновки, вызванной проколом шины Я , 5 О .схема устройства; на фиг. 2 - схемаПри движении транспортного средства с большой скоростью,...

Номер патента: 1051560

Опубликовано: 30.10.1983

Авторы: Иванов, Керножицкий

МПК: G09B 23/06

Метки: прибор, учебный, физике

...3. К ней закреплены противоположные концы подвесов разно- полярных грузов кроме двух крайних грузов. Все подвеси б выполнены токо проводящими и вместе с 1 рузами 7 и8 включены в электросхему регистратора числа колебаний грузов, которыйсодержит два электромагнитных релеР 1 и Р 2, электромагнитный счетчикСЧ и выключатель ВК. При этом релеР 1 выполнено с запаздыванием по отношЕнию к реле Р 2, одни концы обмотки каждого реле подключены к одномуполюсу источника питания через нормально замкнутые контакты соседнихреле, а другие концы к токоподводящим поднесам крайних шаровых грузовсоот:ветственно, остальные шаровыегрузы посредством своих токопронодящих поднесон подключены к другомуполюсу источника питания, а счетчикприсоединен параллельно к...

Номер патента: 1045249

Опубликовано: 30.09.1983

Авторы: Иванов, Керножицкий, Никитина

МПК: G09B 23/06

Метки: прибор, учебный, физике

...бумаги, положенной на основание 1.При повороте кронштейна 10 из вертикального положения в горизонтальное на угол 90 шаровой груз 13 обладает потенциальной энергией Еп -- 1 Т - , где К - коэф.6 фициент жесткости пружйны;- угол закручивания пружины, а его кинематическдя энергия Ев этом положении равна нулю.После отпускания кронштейна 10 пружина 11 раскручивается и переводит кронштейн с шаровым грузом 13 в вертикальное лоло- жение. При этом шаровой груз 13 п)иобреД,атает кинематическую энергию Е 1 = в "- - и расходует потенциальную энергию Е =Р Н, где Р - вес шарового груза 13; Н - высокуда,Д ф 10 ь 5 сО 25 груза, выполненный в виде кронштейн; (2, олин конец которого поджат пружинойи шдрць,рцо связан с вертикальной стойкой 4, д цд...

Номер патента: 1043706

Опубликовано: 23.09.1983

Авторы: Гарюнов, Керножицкий

МПК: G01B 7/00, G08B 5/00

Метки: механизма, органа, положения, рабочего

...считыванияивормации.Бель изобретения - повышение напеж-ности устройстве контроля положениярабочего органа механизма.Поставленная цель постигается . засчет того, что в устройстве контроля положения рабочего органа механизма, содержащем постоянный магнит, связанныйс контролируемым объектсм, и трубку счувствительным элементом, трубка выполнена из прозрачного материала О-образной формыр вытянутой вдоль траектории 45. перемапения постоянного магнита, чувствятельный элемент выполнен в виде столбика магнитной жипкости, расположенной вопной из полостей трубки.На чертеже привепено схвматичнбеизображение устройства,Устройство контроля положвнин рабочего органа механизма содержит постоянныймагнит 1, связанный с рабочим органом 2механизма,...

Номер патента: 1035426

Опубликовано: 15.08.1983

Авторы: Беломытцев, Керножицкий

МПК: G01F 23/12

Метки: жидкости, сигнализатор, уровня

...3, последнее, нагреваясь до точки Кюри, теряет свои магнитные свойства и перестает шунтировать магнит 2, поле которого начинает воздействовать на магнитоуправляемый контакт 4. В этот момент ( момент потери материалом термоцувствительного покрытия своих магнитных свойств ) магнитоуправляемый контакт 4 в результате действия поля магнита 2, расположенного внутри камеры 1, замыкается и остается в этом положении при дальнейшем подъеме уровня жидкости в камере, "запоминая" сигнал срабатывания, При уровне нидкости нинне уровня установки магнита 2 ее тепловой контакт с термоцувствительным покрытием 3 этого магни та теряется,и оно, охлаждаясь до температуры ниже точки Кюри, восстанавливает свои магнитные свойства и вновь начинает...

Номер патента: 1030835

Опубликовано: 23.07.1983

Авторы: Иванов, Керножицкий

МПК: G09B 23/08

Метки: прибор, учебный, физике

...включает 4металлический сосуд 1, испытуемыйобразец 2, помещенный в металличес.кий сосуд 1, крышку 3, выполненнуюиэ диэлектрического материала, гайку 4, которая запрессована в отверстии крышки 3, микрометрический винт 5,сигнализатор б, выключатель. В и источник 7 тока. При этом выключатель , сосуд 1, испытуемый образец 2,винт 5 и сигнализатор б подключенык источнику тока 7 последовательно.. Нагревательный элемент 8 размещен уднища сосуда 1.,Испытуемый образец 2представляет собой отвердевшее вещество, которое перед демонстрациейзаливается в сосуд в жидком состоянии.Устройство работает следующимобразом..В исходном положении перед началом демонстрации явления изменения у объема тела (например, висмута ) приплавлении включается...

Номер патента: 1018736

Опубликовано: 23.05.1983

Авторы: Астахов, Бобров, Керножицкий, Кулаков

МПК: B21B 31/18

Метки: валков, кварто, клети, осевой, прокатной, фиксации

...то, чти при косом изломе валка планки буцут отрываться от станины,созцавая аварийную ситуашпо, что,снижает в целом надежность работы, и,кроме того, требуетси их новая установка перец работой клети.Сель изобретения - повышение на,дежности в работе устройства.Поставленная цель достигается тем, 40что в устройстве цпя осевой фиксациивалков. в прокатной клети кварто, соцержащем .установленные со стороныперевалки валков. шарнирно на станинесиммечзсчно отяоситепьно ее вертикальной оси две планки, имеющие кажциягицравлический привоц перемещенияи илементы крепления к станине, каждаяпланка подвешена с возможностью качания на оси, закрепленной иа станинеПри этом в случае косого изломавипа буцуг рваться элементы крепленияпланки к станине, сами же...

Номер патента: 1014004

Опубликовано: 23.04.1983

Авторы: Иванов, Керножицкий

МПК: G09B 23/06

Метки: вида, демонстрации, одного, превращения, прибор, учебный, энергии

...содержащий основание,кронштейн с элементом преобразования. энергии и два проводника из разнородных метал.лов, одни концы которых подключень 1 к инди:каторуШНедостатком известного прибора являетсямалые демонстрационные возможности.Цель изобретения - расширение демонстрационных возможностей прибора.Цель достигается тем, что учебный прибордля демонстрации превращения одного видаэнергии в другой, содержащий основание,кронштейн с элементом преобразования энер.гии и два проводника из разнородных металлов,одни концы которых подключены к индикатору,имеет элемент преобразования энергии, выполненный в виде диска с фетровым покрытиеми установленный на кронштейне с возможностью вращения посредством привода, а свобод-ные концы проводников из...

Номер патента: 1013736

Опубликовано: 23.04.1983

Авторы: Керножицкий, Козик

МПК: G01B 7/00

Метки: датчик, положения

...и 65 требуемая жесткость пружины связаны соотношениямиф ж Ю Ргрф 1С(Ргр-.УФ-ккрм ахЕЧ(4-"-, - ), (4 где- плотность материава, изкоторого выполнен груз; о- кажущаяся плотность ферротф-экжидкости, зависящая отрасстояния л между постоянным магнитом и сосудом сферрожидкостью;С - жесткость пружины;1 - величина магнитного смещения центра тяжести грузаотносительно оси вращения;9 " ускорение силы тяжести;Ч - объем груза;уФ-Фк максимальное значение кажуЖфьхщейся плотности феррожидкости при расстоянии и = О,На чертеже схематично изображен датчик положения.Датчик содержит постоянный магнит 1, связываемый с контролируемым объектом 2 в процессе измерения, и соосно расположеныый .с ним герметичный сосуд 3, выполненный из немагнитного материала...

Номер патента: 1010623

Опубликовано: 07.04.1983

Автор: Керножицкий

МПК: G06F 7/58

Метки: генератор, импульсов, случайных

...а. Этот импульс через элемент 7 ИЛИ про ходит на выход устройства (фиг. 2 ж) а также на вход ГСДЦ, С приходом этого импульса ГСДЦ вновь запускается, и в соответствии со случайной природой его функционирования на этот 10 раз Формирует выходной импульс, который через второй выход переключателя 4 поступает на вход триггера б, Режим работы триггера б изменяется,он переходит во второе устойчивое состоя)5 ние, когда напряжение на его первом выходе исчезает, а на втором поянляется (фиг,Зд и е) ."В итоге первый ИППИ 1 обесточивается и прекращает функционировать, а второй ИППИ 5 запускается, и на его выходе через некоторое случайное время Т 2 , подчиненное экспоненциальному распределению с плотностью, определяемой формулой (3), формируется...

Номер патента: 1005161

Опубликовано: 15.03.1983

Авторы: Бутенин, Иванов, Керножицкий

МПК: G09B 23/06

Метки: прибор, учебный, физике

...цифры 1 Х.Сегменты 19 - 21 служат для индицирования положения ленты 16 относительно плоскости шкивов1 и 12.Сегменты 19 и 20 расположены под углом к вертикальной плоскости, а сегмент 21 в вертикальной плоскости. Сегменты 19 - 21 могут быть набраны из отдельных световых элементов, например электролампочек. С внешней стороны плата 18 с сегментами 19 - 21 закрыта прозрачной матовой пластиной 22.Для демонстрации Кориолисова ускорения кронштейн 10 со шкивами 11 и 12 и лентой 16 устанавливают в горизонтальное положение, включают электропитание схемы управления, оставляя стол 6 неподвижным, приводят шкивы 11 и 12 во вращение, включив для этого электродвигатель 7. В результате этого лента 16 перемещается вдоль столба 6 с некоторой...

Номер патента: 1002056

Опубликовано: 07.03.1983

Авторы: Калетин, Керножицкий, Кулаков, Лейзерман

МПК: B21B 13/06

Метки: бесшпиндельная, вертикальная, клеть

...уставовленнью на станине и поворотные редукторы с цилиндрическими колесами, входные валы которых соосны с валами электродвигателей, каждый редуктор выполнен из двух30 кннематнческн завязанных частей, кор 1002056пуса которых шарнирно соединены в виде кривошипа и шатуна кривошипно-шатунного механизма, причем центр вращения кривошипа совпадает с осью приводного электродвигателя, а конец шатуна соединен с приводным концом рабочего валка.На фиг. 1 изображена бесшпиндельная вертикальная клеть, вид спереди; на фиг. 2 - вид А на фиг. 1.Клеть состоит иэ рамы 1 замкнутой формы с кронштейнами 2, причем верхняя и нижняя поперечины рамы выполнены с продольными окнами, рабочих валков 3, нажимных устройств 4, выступающих горизонтально из рамы 1, и...

Номер патента: 979897

Опубликовано: 07.12.1982

Авторы: Гарюнов, Керножицкий

МПК: G01K 7/38

Метки: жидкости, сигнализатор, температуры

...устрой ство плавает в контролируемой жидкостив вертикальном положении.. Под воздействием гемпературы жидкости термочувствительный элемент 4 нагревается и при достижении температурыточки Кюри теряет магнитные свойства,и, перестает экранировать магнитные потоки магнитов,2 и 3. В результате этогомежду ними возникают силы отталкивания,под действием которых подвижный магнит ф 53 перемещается внутри сильфона 6 доупора в его верхнее основание, изменяятем самым положение центра тяжестиустройства и переводя его в состояниенеустойчивого равновесия, Корпус 1, от фклоняясь от первоначального положенияпереходит в новое устойчивое состояние -горизонтальное (фиг, 2). Плаваниеустройства в горизонтальном положениисигнализирует о том, что темперагура...

Номер патента: 976473

Опубликовано: 23.11.1982

Авторы: Иванов, Керножицкий, Малявкин

МПК: G09B 23/06

Метки: прибор, учебный, физике

...б смонтированы на поворотныхпластинах на уровне испытуемых образцов 5. Ось 3 поворотных пластин 4смещена относительно их центра тяжести. На панели под каждым испытуемымобразцом 5 нанесена температура точки Кюри материала, из которого этотобразец выполнен.Учебный прибор по физике работает следующим образом,Перед демонстрацией поворотныепластины 4 поворачивают в верхнееположение до соприкосновения магнитных элементов 6 с испытуемыми образцами, В этом положении поворотныепластины удерживают за счет прйтяжения магнитных элементов б. По надписям на поворотных пластинах 4 Фиксируют список испытуемых образцов 5,Затем включают в сеть нагреватель. 7, Скорость нагрева испытуемых об",разцов определяется теплофизическими свойствами их...

Номер патента: 970361

Опубликовано: 30.10.1982

Авторы: Беломытцев, Бурба, Керножицкий

МПК: G06F 7/58

Метки: генератор, импульсов, случайных

...длительность импульса на выходе элемента НЕ 8. Импульсы с выхода первого элемента И 11 поступают на первый вход третьего счетчика 13, который выполняет операцию счета импульсов. Показания третьего счетчика в виде чисел поступают на первый вход второго элемента И 12, и в моменты прихода на его второй (разрешающий) вход импульсов с выхода первого блока 3 сравнения подаются на первый (записываюший) вход блока запоминания и на второй (установочный) вход третьего счетчика 13. В результате третий счетчик 13 каждым сигналом с выхода перваго элемента И 11 возвращается в начальное состояние, что при непрерывно работающем первом генераторе периодических импульсов обеспечивает через промежутки времени Т 1, Т 2, Тз и т. д. запись в блоке 40 17...

Номер патента: 966504

Опубликовано: 15.10.1982

Авторы: Керножицкий, Потехин, Юсупов

МПК: G01K 5/22

Метки: медицинский, термометр

...жидкостью 3, Фиксатор в виде размещенной корпусе и ЗО притертой к нему стеклянной трубки966504 Формула изобретения фиа 4, заканчивающейся рукояткой 5, на которойимеется ограничитель б, двапостоянных магнита 7, закрепленные диаметрально противоположно внутритрубки 4 и обращенные друг к другу разноименными полюсами, трубчатый 5 экран 8 из ферромагнитного материала с двумя продольными вырезами, размещенный в месте закрепления магни-, тов на капилляре 9, шкалу 10, Сектор 11 на корпусе 1 служит для 10 движения ограничителя б.Термометр работает следующим образом.При размещении резервуара 2 в месте измерения ферромагнитная жидкость 15 нагревается и, расширяясь, поднимается по капилляру 9, останавливаясь на некотором...
