Сигнализатор температуры

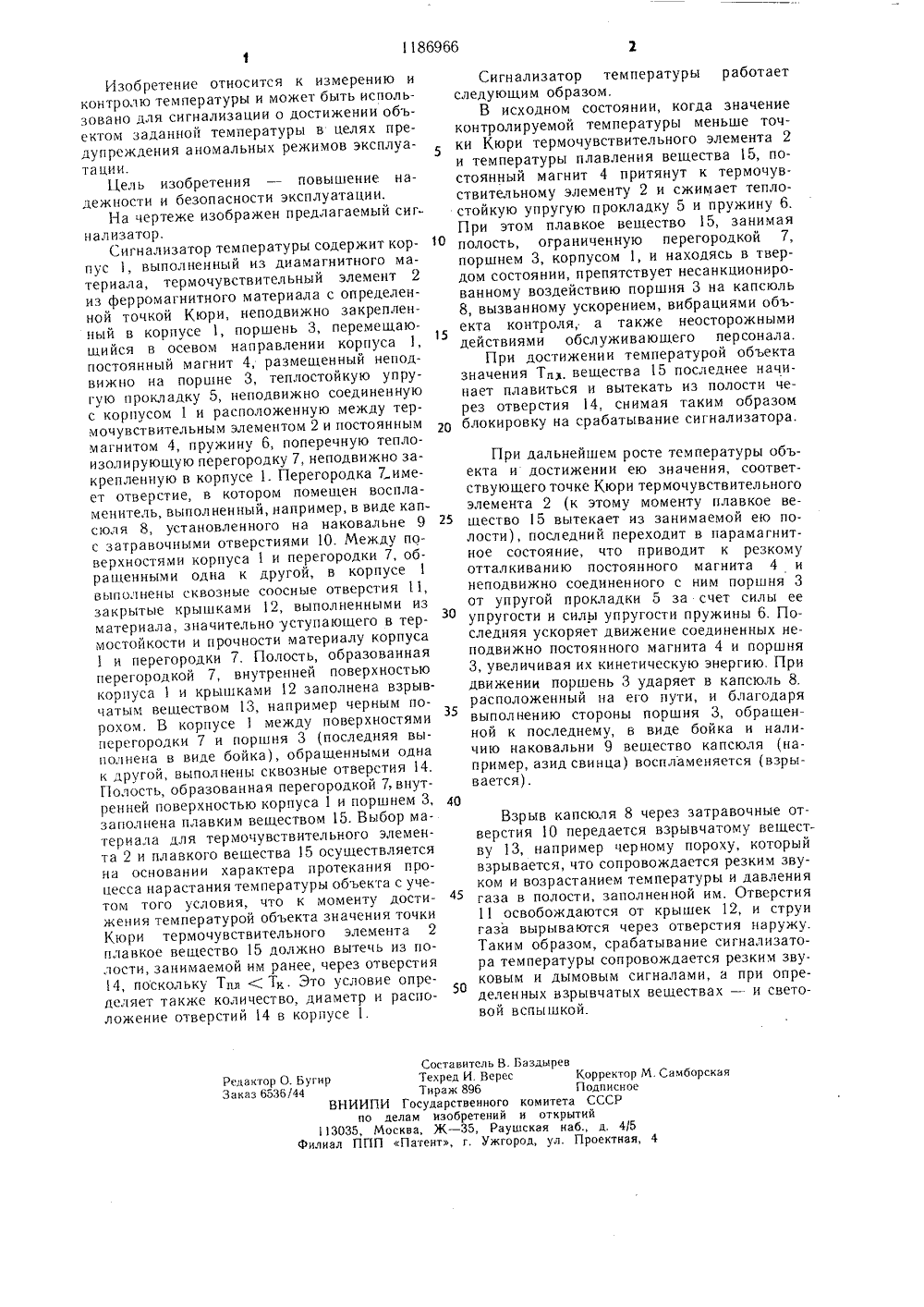

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК б 01 К 7 38 ТЕНИЯ САНИЕ Я/ СУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) (57) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ по авт. св.1045008, отличающийся тем, что, с целью повышения надежности сигнализатора и безопасности его эксплуатации, полость, образованная перегородкой, поршнем и внутренней поверхностью корпуса, заполнена плоским веществом с температурой плавления ниже температуры точки Кюри термочувствительного элемента, а перегородка выполнена из теплоизолирующего м атер и ала.1186966 5101520 25 30 35 40 45 50 Составитель В. Ьаздырев Текред И. Верес Корректор М. Самборская Тираж 696 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4Редактор О. БугирЗаказ 6536/44 Изобретение относится к измерению и контролю температуры и может быть использовано для сигнализации о достижении обьектом заданной температуры в целях предупреждения аномальных режимов эксплуатации.Цель изобретения - повышение надежности и безопасности эксплуатации.На чертеже изображен предлагаемый сигнализатор.Сигнализатор температуры содержит корпус 1, выполненный из диамагнитного материала, термочувствительный элемент 2 из ферромагнитного материала с определенной точкой Кюри, неподвижно закрепленный в корпусе 1, поршень 3, перемещающийся в осевом направлении корпуса 1, постоянный магнит 4, размещенный неподвижно на поршне 3, теплостойкую упругую прокладку 5, неподвижно соединенную с корпусом 1 и расположенную между термочувствительным элементом 2 и постоянным магнитом 4, пружину 6, поперечную тепло- изолирующую перегородку 7, неподвижно закрепленную в корпусе 1. Перегородка 7 имеет отверстие, в котором помещен воспламенитель, выполненный, например, в виде капсюля 8, установленного на наковальне 9 с затравочными отверстиями 10. Между поверхностями корпуса 1 и перегородки 7, обращенными одна к другой, в корпусе 1 выполнены сквозные соосные отверстия 11, закрытые крышками 12, выполненными из материала, значительно уступающего в термостойкости и прочности материалу корпуса 1 и перегородки 7. Полость, образованная перегородкой 7, внутренней поверхностью корпуса 1 и крышками 12 заполнена взрывчатым веществом 13, например черным порохом. В корпусе 1 между поверхностями перегородки 7 и поршня 3 (последняя выполнена в виде бойка), обращенными одна к другой, выполнень 1 сквозные отверстия 14. Полость, образованная перегородкой 7, внутренней поверхностью корпуса 1 и поршнем 3, заполнена плавким веществом 15. Выбор материала для термочувствительного элемента 2 и плавкого вещества 15 осуществляется на основании характера протекания процесса нарастания температуры объекта с учетом того условия, что к моменту достижения температурой объекта значения точки Кюри термочувствительного элемента 2 плавкое вещество 15 должно вытечь из полости, занимаемой им ранее, через отверстия 4, поскольку Тпл (Тк, Это условие определяет также количество, диаметр и расположение отверстий 14 в корпусе 1. Сигнализатор температуры работает следующим образом.В исходном состоянии, когда значение контролируемой температуры меньше точки Кюри термочувствительного элемента 2 и температуры плавления вещества 15, постоянный магнит 4 притянут к термочувствительному элементу 2 и сжимает тепло- стойкую упругую прокладку 5 и пружину 6. При этом плавкое вещество 15, занимая полость, ограниченную перегородкой 7, поршнем 3, корпусом 1, и находясь в твердом состоянии, препятствует несанкционированному воздействию поршня 3 на капсюль 8, вызванному ускорением, вибрациями объекта контроля, а также неосторожными действиями обслуживающего персонала.При достижении температурой объекта значения Тп, вещества 5 последнее начинает плавиться и вытекать из полости через отверстия 14, снимая таким образом блокировку на срабатывание сигнализатора,При дальнейшем росте температуры объекта и достижении ею значения, соответствующего точке Кюри термочувствительного элемента 2 (к этому моменту плавкое вещество 15 вытекает из занимаемой ею полости), последний переходит в парамагнитное состояние, что приводит к резкому отталкиванию постоянного магнита 4 и неподвижно соединенного с ним поршня 3 от упругой прокладки 5 за счет силы ее упругости и силы упругости пружины 6. Последняя ускоряет движение соединенных неподвижно постоянного магнита 4 и поршня 3, увеличивая их кинетическую энергию. При движении поршень 3 ударяет в капсюль 8, расположенный на его пути, и благодаря выполнению стороны поршня 3, обращенной к последнему, в виде бойка и наличию наковальни 9 вещество капсюля (например, азид свинца) воспламеняется (взрывается). Взрыв капсюля 8 через затравочные отверстия 10 передается взрывчатому веществу 13, например черному пороху, который взрывается, что сопровождается резким звуком и возрастанием температуры и давления газа в полости, заполненной им. Отверстия 11 освобождаются от крышек 12, и струи газа вырываются через отверстия наружу.Таким образом, срабатывание сигнализатора температуры сопровождается резким звуковым и дымовым сигналами, а при определенных взрывчатых веществах - и световой вспышкой
