Сигнализатор температуры

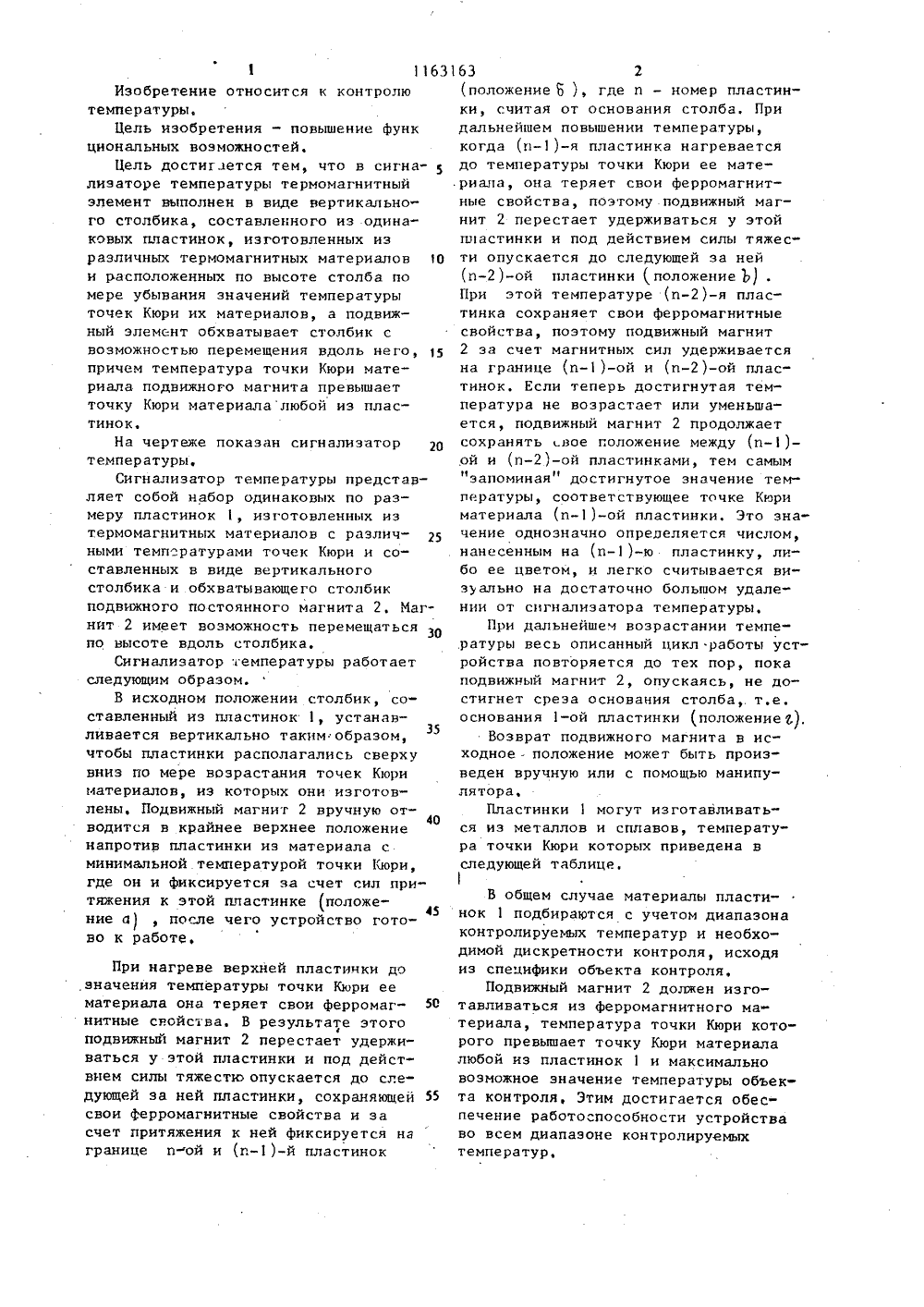

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИРЕСПУБЛИН 1)9) (Ф) 5001 К 7 ЗОБРЕТЕНИЯ СА Н АВТОРС У СВИДЕТЕВЬСТВУ Магии 959 ия,14 М ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР О ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТНРЫТИ(56) 1. Авторское свидетельство СВ 504103, кл. С О К 7/38, 1974,Авторское свидетельство СССРВ 666445, кл. О О К 7/38, 1975(54) (57) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ,содержащий подвижный магнит и термомагнитный элемент, о т л и ч а ю -щ и й с я тем, что, с целью расширения функциональных возможностейпоказаний, в нем термомагнитный элемент выполнен в виде вертикальногостолбика, составленного из одинаковых пластинок, изготовленных иэ различных термомагнитных материалов ирасположенных по высоте столба помере убывания значений температурыточек Кюри их материалов, а подвижный магнит обхватывает столбик свозможностью перемещения вдоль него,причем подвижной магнит выполнен иэматериала с температурой точки Кюривыше температуры точки Кюри материала любой иэ пластинок.Изобретение относится к контролю температуры,Цель изобретения - повышение функ циональных воэможностей.Цель достигается тем, что в сигна лизаторе температуры термомагнитный элемент выполнен в виде вертикального столбика, составленного из одинаковых пластинок, изготовленных из различных термомагнитных материалов О и расположенных по высоте столба по мере убывания значений температуры точек Кюри их материалов, а подвижный элемент обхватывает столбик свозможностью перемещения вдоль него, 15причем температура точки Кюри материала подвижного магнита превышаетточку Кюри материалалюбой из пластинок,На чертеже показан сигнализатортемпературы.Сигнализатор температуры представляет собой набор одинаковых по размеру пластинок 1, изготовленных изтермомагнитных материалов с различными темпратурами точек Кюри и составленных в виде вертикальногостолбика и обхватывающего столбикподвижного постоянного магнита 2. Иагнит 2 имеет возможность перемещаться З 0по высоте вдоль столбика.Сигнализатор гемпературы работаетследующим образом.В исходном положении столбик, составленный из пластинок 1, устанавливается вертикально таким образом,чтобы пластинки располагались сверхувниз по мере возрастания точек Кюриматериалов, из которых они изготовлены. Подвижный магнит 2 вручную от 40водится в крайнее верхнее положениенапротив пластинки из материала сминимальной температурой точки Кюри,где он и фиксируется за счет сил притяжения к этой пластинке (положе 45ние а), после чего устройство готово к работе,При нагреве верхней пластинки до значения температуры точки Кюри ее материала она теряет свои ферромаг нитные свойства. В результате этого подвижный магнит 2 перестает удерживаться у этой пластинки и под действием силы тяжестю опускается до следующей за ней пластинки, сохраняющей 55 свои ферромагнитные свойства и за счет притяжения к ней фиксируется на границе и ой и (г.-1)-й пластинок(положение б ), где и - номер пластинки, считая от основания столба, Придальнейшем повышении температуры,когда (и)-я пластинка нагреваетсядо температуры точки Кюри ее материала, она теряет свои ферромагнитные свойства, поэтому подвижный магнит 2 перестает удерживаться у этойпластинки и под действием силы тяжести опускается до следующей за ней(п)-ой пластинки (положение Ь)При этой температуре (и)-я пластинка сохраняет свои ферромагнитныесвойства, поэтому подвижный магнит2 за счет магнитных сил удерживаетсяна границе (п)-ой и (п)-ой пластинок. Если теперь достигнутая температура не возрастает или уменьшается, подвижный магнит 2 продолжаетсохранять вое голожение между (п)ой и (и)-ой пластинками, тем самым"запоминая" достигнутое значение температуры, соответствующее точке Кюриматериала (п)-ой пластинки. Это значение однозначно определяется числом,нанесенным на (п)-ю пластинку, либо ее цветом, и легко считывается визуально на достаточно большом удалении от сигнализатора температуры,При дальнейшем возрастании температуры весь описанный цикл работы устройства повторяется до тех пор, покаподвижный магнит 2, опускаясь, не достигнет среза основания столба,. т,е,основания 1-ой пластинки (положение 3),Возврат подвижного магнита в исходное - положение может быть произведен вручную или с помощью манипулятора.Пластинки 1 могут изготавливаться из металлов и сплавов, температура точки Кюри которых приведена вследующей таблице,В общем случае материалы пластинок 1 подбираются с учетом диапазонаконтролируемых температур и необходимой дискретности контроля, исходяиз специфики объекта контроля.Подвижный магнит 2 должен изготавливаться из ферромагнитного материала, температура точки Кюри которого превышает точку Кюри материалалюбой из пластинок 1 и максимальновозможное значение температуры объекта контроля, Этим достигается обес"печение работоспособности устройстваво всем диапазоне контролируемыхтемператур,ЗначеЗначеМатериал ние ние Материал точкиКюри, С точкиКюри, С 16 353 Б;653 Уе 237 Сй - гадолиний 297 Н 1; 713 283 Сц, 723 58 367 Их, 647 Ге 298 66 97,5 Ж Б; 3132,5 Ж Мп 360 92 . Б 807 И; 203 95,1 Б; 4,9 Х 158,5 Ре 770 Составитель Е.НикитинРедактор Т.Кугрышева ТехредМ,Гергель Корректор Е.СирохЧканл Заказ 4095/40 Тираж 897 Подписное ВНИИБИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Таким образом, предлагаемое устройство позволяет зафиксировать и представить в уцобной для восприятия форме п значений температуры контролируемого объекта, а также "запомнить" максимальное значение температуры, которое принимал объект контроля за время наблюдения в диапазоне возможных температур. Это свойство дает возможность использовать пред 163163 4лагаемое устройство для долу кового контроля труднодоступных или совсем недоступных в процессе функционирования объектов контроля или опасных технологиче(:их процессов, когда превышение допустимого значения температуры позволяет судить о качестве функционирования объекта контроля или технологического 10 процесса,
