Сигнализатор уровня жидкости

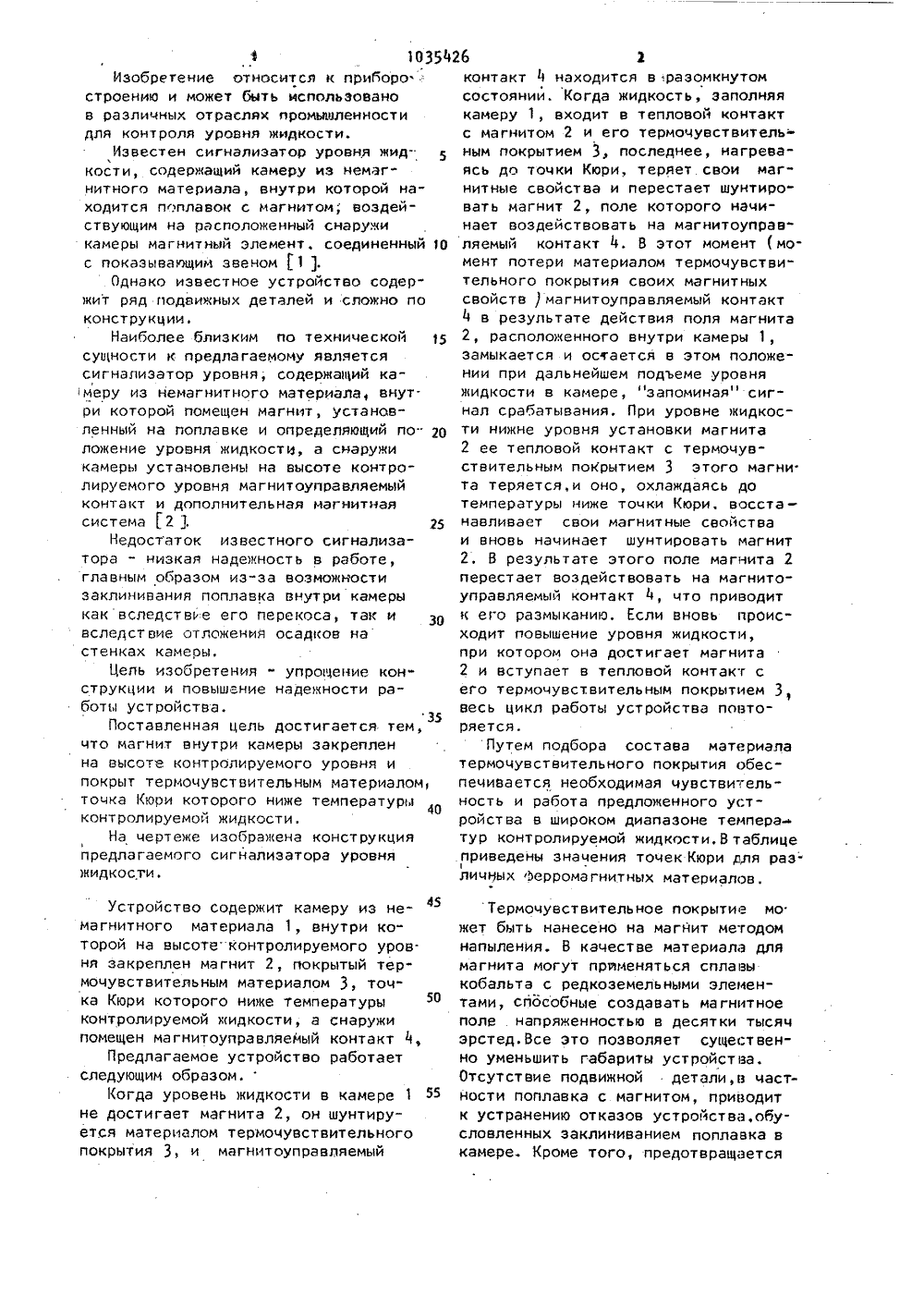

СОЮЗ СООЕТСНИХ СОЦИАЛИСТИЧЕСН ИХРЕСПУБЛИН 19) 0 26 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ РЕТЕ ОПИСАНИЕ ИЗОБ к датоскОму СВЕтельс Я 18 й рнож о ССС19 У 5 4 Р.84(088.8)т, ФРГ И 12489602, опублик. 196кое свидетельст6 01 Г 23/12,(54) (7) СИГНАЛИЗАТОР УРОВНЯ. 1 ИДКОСТИ, содержащий камеру из немагнитногоматериала, внутри которой помещенмагнит, определяющий пооложение уров;ня жидкости, а снаружи " магнитоуправляемый контакт, о т л и ч а ющ и,й с я тем, что, с целью повыше"ния надежности работы устройства,магнит внутри камеры закреплен навысоте контролируемого. уровня и покрыт термочувствительным материаломточка Кюри которого ниже температурыконтролируемой жидкости.Ф 103542Изобретение относится к приборостроению и может быть использованов различных отраслях промьшленностидля контроля уровня жидкости.Известен сигнализатор уровня жид"кости, содержащий камеру из немагнитного материала, внутри которой находится поплавок с магнитом воздействующим на расположенный снаружикамеры магнитный элемент, соединенный 10с показыванщии звеном 1 1 ,Однако известное устройство содержит ряд подвижных деталей и сложно поконструкции аНаиболее близким по технической 15сущности к предлагаемому являетсясигнализатор уровня, содержащий камеру из немагнитного материала, внутри которой помещен магнит, установленный на поплавке и определяющий положение уровня жидкости, а снаружикамеры установлены на высоте контролируемого уровня магнитоуправляемыйконтакт и дополнительная магнитнаясистема 2 1.25Недостаток известного сигнализатора - низкая надежность в работе,главным образом из-за воэможностизаклинивания поплавка внутри камерыкак вследствие его перекоса, так ивследствие отложения осадков настенках камеоы.Цель изобретения " упроцение кон"струкции и повышение надежности работы устройства,35Поставленная цель достигается тем,что магнит внутри камерь закрепленна высоте контролируемого уровня ипокрыт термоцувствительным материаломтоцка Кюри которого ниже температуры 40контролируемой жидкости.На чертеже изображена конструкцияпредлагаемого сигнализатора уровняжидкости. 6 2контакт 4 находится в .разомкнутом состоянии. Когда жидкость, заполняя камеру 1, входит в тепловой контакт с магнитом 2 и его термочувствительным покрытием 3, последнее, нагреваясь до точки Кюри, теряет свои магнитные свойства и перестает шунтировать магнит 2, поле которого начинает воздействовать на магнитоуправляемый контакт 4. В этот момент ( момент потери материалом термоцувствительного покрытия своих магнитных свойств ) магнитоуправляемый контакт 4 в результате действия поля магнита 2, расположенного внутри камеры 1, замыкается и остается в этом положении при дальнейшем подъеме уровня жидкости в камере, "запоминая" сигнал срабатывания, При уровне нидкости нинне уровня установки магнита 2 ее тепловой контакт с термоцувствительным покрытием 3 этого магни та теряется,и оно, охлаждаясь до температуры ниже точки Кюри, восстанавливает свои магнитные свойства и вновь начинает шунтировать магнит 2, В результате этого поле магнита 2 перестает воздействовать на магнитоуправляемый контакт 4, что приводит к его размыканию, Если вновь происходит повышение уровня жидкости, при котором она достигает магнита 2 и вступает в тепловой контакт с его термочувст.вительным покрьтием 3, весь цикл работы устройства повторяется.Путем подбора состава материала термоцувствительного покрытия обеспечивается необходимая чувствительность и работа предложенного устройства в широком диапазоне температур контролируемой жидкости,В таблице приведены значения точек Кюри для раз 1личых Ферромагнитных материалов.Устройство содержит камеру из не- магнитного материала 1, внутри которой на высоте. контролируемого уров. ня закреплен магнит 2, покрытый термочувствительным материалом 3, точка Кюри которого ниже температуры 50 контролируемой жидкости, а снаружи помещен магнитоуправляейый контактПредлагаемое устройство работает следующим образом.Когда уровень жидкости в камере 1 55 не достигает магнита 2, он шунтируется материалом термочувствительного покрытия 3, и магнитоуправляемый Термочувствительное покрытие мо жет бьть нанесено на магнит методом напыления. В качестве материала для магнита могут прменяться сплавы кобальта с редкоземельными элементами, способные создавать магнитное поле напряженностью в десятки тысяч эрстед,Все это позволяет существенно уменьшить габариты устройства. Отсутствие подвижной детали,в частности поплавка с магнитом, приводит к устранению отказов устройства,обусловленных заклиниванием поплавка в камере. Кроме того, предотвращается1035426 4контролируемой жидкости, особенно при контроле токсичных и агрессив.ных жидкостей. Значение точкиКари, С Материал Материал 95,1 Ф; 4,9 Ф 51 158,5 360 770 у 29 М 1; 71 Ге 0,5 Ж Ипр 0,5 2 п 99 Г О, 90 Од(гадолиний) 16 Составитель Л.ИассальскаяРедактор С.Лисина Техред Т.фанта Корректор Л, Бокшан . Заказ 5812/41 Тираж 643 Подписное 8 НИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, И, Раушская наб., д. 4/5е ефилиал ППП "Патент", г. Ужгород, ул.Проектная, 4 3ущерб от отказов устройства и обусловленных этими отказами случаев неправильной дозировки и пролива 283 Си 1 72 803 й 1; 20 Значениеточки Кари, С й 1 66 Ип 95
