Ильичев

Номер патента: 325068

Опубликовано: 01.01.1972

Авторы: Буров, Власов, Волкович, Гололобов, Жукевич, Ильичев, Каптерев, Корешков, Лепков, Лин, Макаров, Масл, Мин, Стельмах, Тамбозцев, Тищекко, Четырбок

МПК: B21B 45/04

Метки: агрегат, зачистки, термофрезерной

...устацовлеш грузочцые заготовок,ИОВЫЦЕНИЯ штанги вы причем заг ющцми р етым ролик 2, Агрега с целью с,металла, о ретке щупо привода каИзобретение относится к области прокатки.Известны агрегаты для зачистки металлов способом термофрезерования.Описываемый агрегат отличается тем, что загрузочные и разгрузочные штанги выполнены в виде подьемных реек, причем загрузочная штанга снабжена кантующимц рычагами, а разгрузочная - холостым роликом, Это повышает качество зачистки.На чертеже показан предлагаемый агрегат.Он имеет правильный пресс 1, вгулочцый кантователь 2, подающий рольганг 5, задающее устройство 4, подвижную раму стола 5, приемное устройство 6, фрезерные машины 7 и 8, подъемный механизм 9.Агрегат работает следующим образом. Г 1 о...

Номер патента: 324509

Опубликовано: 01.01.1972

Авторы: Бавер, Баевский, Давидович, Ильичев, Новик, Рабинович, Чижов

МПК: G01K 5/56

Метки: дилатометрический, термометр

...теле в корпусе термометрабез температурного зазора, что повышает устойчивость показаний и надежность прибора. 25 1 рсдмет изобретенДилатометри233250, от,г30 повышения чув Изобретение относится к области измерения вьгсоких температур, в частности, с помощью дилатомстрических термометров ц является зависимым от авт. св.233250.Известен дилатометричсский термометр по авт. св.233250 для измерения высоких температур, состоящий из трубки, толкателя и дилатометрического тела, выполненный цз углсграфитовых материалов с различными коэффициентами термического расширения, причем дилатомстрцческое тело выполнено из материала с более высоким коэффициентом термического расширения.Повышение чувствительности термометра достигается за счет увеличения...

Номер патента: 315571

Опубликовано: 01.01.1971

Авторы: Бенин, Злотников, Ильичев, Мин, Михаэль, Подгорный, Рабинович, Сопин

МПК: B24B 5/16

Метки: внутришлифовальный, станоквсесоюзная-йо, т1х«г1еойа

...кругов постоянно согласованы друг с другом.На фиг. 1 изображен предлагаемый станок,вид в плане; на фиг. 2 - схема взаимного 5 расположения рабочих органов и изделия принаружном шлифовании.В направляющих станины 1 помещен стол2, перемещаемый вдоль направляющих винтом Х На столе смонтированы салазки 4 с 10 перемещающейся по ним от винта 5 кареткой6, на которой закреплены рабочая шпиндельная головка 7 с блоком 8 профильных абразивных кругов и двигатель 9, вращающий шпиндель головки 7 через передачу 10. Па раллельно шпинделю головки 7 на столе 2 установлена правящая шпиндельная головка 11 с блоком 12 профильных алмазных роликов, шпиндель которой приводится во вращение двигателем 18 через передачу 14,Изделие 15 закрепляется в...

Номер патента: 309019

Опубликовано: 01.01.1971

Авторы: Бутова, Изосимова, Ильичев, Ковалева

МПК: C08F 226/02

Метки: анионита, бифункционального

...с дивинилбензолом путем его аминирования фенилендиамином,Для получения анионита используют макропористый сополимер стирола с 2 - 16% дивинилбензола с удельной поверхностью 20 - 80 ло/г, который хлорметилируют монохлордиметиловым эфиром в присутствии катализаторов Фриделя-Крафтса, Содержание хлора в хлорметилированном сополимере составляет 16 - 22%. Далее хлорметилированный сополимер подвергают набуханию в органическом растворителе, например диметилформамиде, прибавляют фенилендиамин в количестве 2 - 3 мольна 1 лтоль хлорметилированного сополимера,температуру реакции повышают до 130 С ипри этой температуре аминирование продолжают 10 - 12 час.Пример. К 100 г пористого хлорметили 10 рованного сополимера стирола с 10% дивипилбензола с...

Номер патента: 295872

Опубликовано: 01.01.1971

Авторы: Аванес, Всесоюзный, Ильичев, Исследовательский, Лебедев, Научно, Рубинштейн, Шевцов

МПК: E21B 49/02

Метки: грунтоносов, задавливания, зондов, штампов

...предварительное прижатие наружных концов распорных кулаков к стенкам скважины.10 После достижения нужной глубины спускустройства прекращается и начинается его подъем. При этом наружные концы кулаков 2 входят в зацепление со стенками скважины и при помощи штока 3, который своим высту пом нажимает на внутренние концы кулаков,поворачиваются вокруг своих осей и выводятся в горизонтальное (рабочее) положение.Происходит заякоривание устройства.При дальнейшем натяжении каната зубча тые рейки 4 штока 3 приводят во вращениеблокошестерни 12, которые одновременно, находясь в зацеплении с зубчатыми рейками 14 втулки 13, сообщают ей поступательное движение вниз, осуществляя тем самым вдавли вание рабочего наконечника в забой скважины. При...

Номер патента: 293754

Опубликовано: 01.01.1971

Авторы: Ильичев, Кондратьев, Русаков

МПК: B66C 1/66

Метки: грибовиднойголовкой, грузов, захват, штучных

...1 подвижно установлен шток 7 с коническим наконсчником 8 и возвратной пружиной 9, С помощью, н а пример, упорных подшипников 10 корпус 1 свободно с раднальным зазором установлен в гнезде 2, снабхсенном пружинами 11, удерживающими корпус 1 в среднем положении. Губки 12 рычагов 4 снабжены 5 пружинными амортизаторами 13.В исходном положении захват с раскрытыми рычагами 4 наводится на грибовидную головку 14 груза 15 и опускается до тех пор, пока губки 12 не коснутся головки 14. Прп Ю этом амортизаторы 13 предохраняют головку 14 от ударов. После этого штырь 1 б манипулятора выдвигается и нахсимает на шток 7, который своим коническим наконечником 8 воздействует на верхние концы рычагов 4, 15 благодаря чему губки 12 смыкаются под головкой...

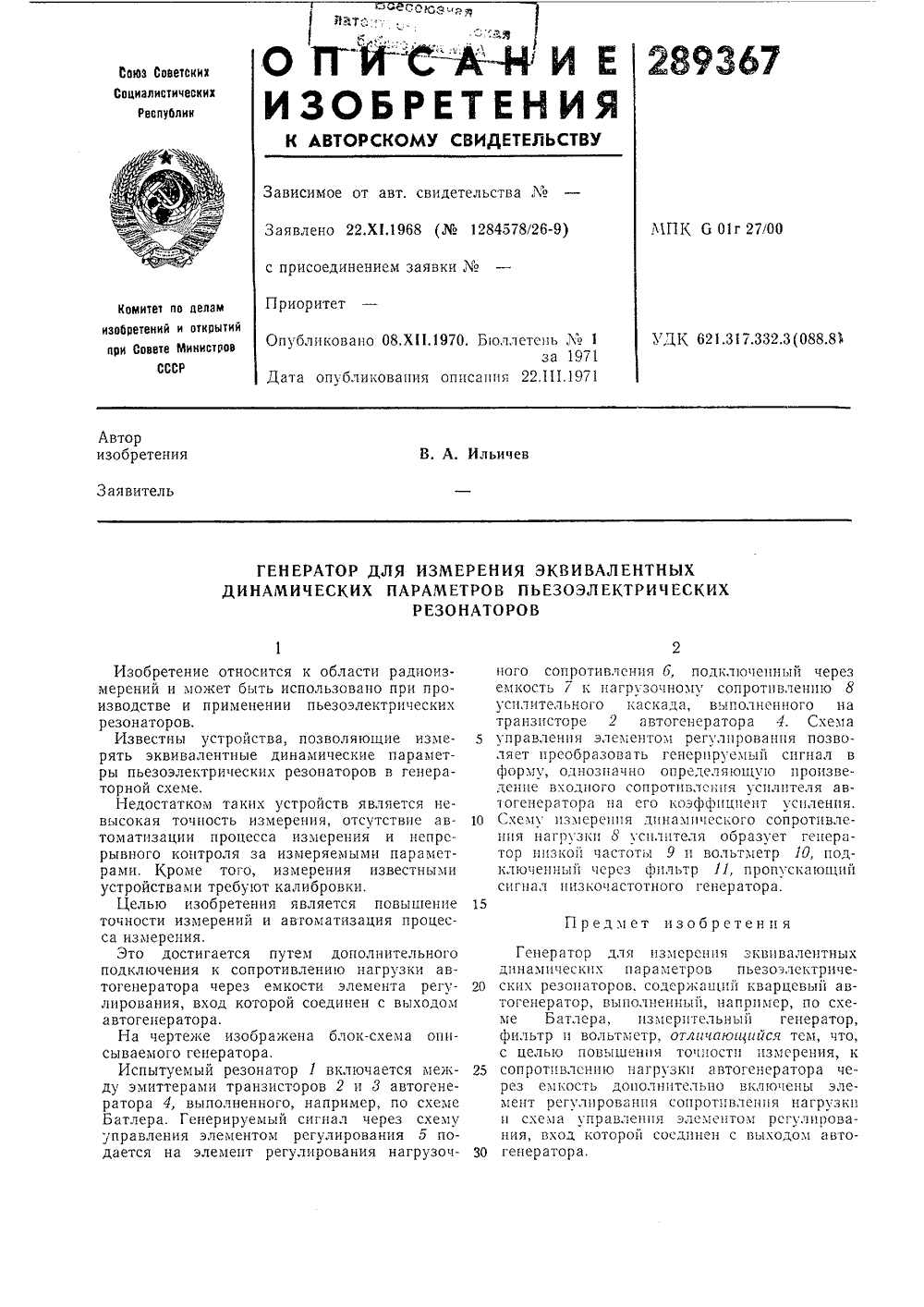

Номер патента: 289367

Опубликовано: 01.01.1971

Автор: Ильичев

МПК: G01R 27/00

Метки: генератор, динамических, параметров, пьезоэлектрических, эквивалентных

...является повыше точности измерений и автоматизация про са измерения.Это достигается путем дополнительного подключения к сопротивлению нагрузки автогенератора через емкости элемента регулирования, вход которой соединен с выходом автогенератора,На чертеже изображена блок-схема описываемого генератора.Испытуемый резонатор 1 включается между эмиттерами транзисторов 2 и 3 автогенератора 4, выполненного, например, по схеме Батлера. Генерируемый сигнал через схему управления элементом регулирования 5 подается на элемент регулирования нагрузочного сопротивления 6, подключенный через емкость 7 к нагрузочному сопротивлению 8 усилительного каскада, выполненного на транзисторе 2 автогенератора 4. Схема управления элементом регулирования...

Номер патента: 322334

Опубликовано: 01.01.1971

Авторы: Гузик, Ильичев, Сандар

МПК: C08F 218/14

Метки: карбоксилсодержащего, катионита

...сополимера.Для расширения ассортимента карбоксилсодержащих катионитов предлагается способ получения катионита путем сополимеризации бутилового эфира фумаровой кислоты с дивинилбензолом с последующим омыленисм эфионых групп.Получают механически прочный водонерастворимый катионит, устойчивый к действио щелочей и кислот, обладающий способность о сорбнровать болыпие органические ионы, ионырастворов, а также сслсктивпоизвлекать поливалентные катионы,Статическая обменная емкость по иону Иа+5 из 0,5 н. раствора ХаОН составляет 8 -10 мг экв/г, по иону Сц из 0,1 н, раствораСп 80., - 7 мгэкв/г, по ионам стрептомицина -4 - 5 мг экв/г.П р и м е р, Процесс эмульсионной сополиме 10 ризации проводят в 3-х горловой колбс, снабженной мешалкой,...

Номер патента: 283118

Опубликовано: 01.01.1970

Авторы: Ильичев, Лебедев, Рубинип, Шевцов

МПК: E21B 17/046

Метки: буровых, замковое, лт1ка, соединение, т-т, штангоогпиицилчamp

...штанг производится следующим образом.Хвостовик 2 в наклонном положении относительно оси О - О вставлтпот во втулку 1 та(м Оорязом, Тобы Ось,) Вошла до поря Т-оорязп 11 с пазы (. Затсм, поворачивая кр 5 Г ОС 1,3 хпо(тоник 2, 1 СГ(1 няп,ПВ;По е 1(тно-конструкторскии и научноут Знергосетьпроект 5 соосно со втулкой 1; выступ зап ой скооы 4 при этом входит в полукольце проточку г.После этого хвостовик 2 поворачивают вокруг оси О - О до упора осп,) в степку Т-образного паза а и выступа запорной скобы 4 В стспку полукольцевой проточки г.Прн буренин крутящий момент передастся осьО В и Выст;пом загюрн 01 Скооы.Осспос дявлсщс па забой персдастся торно 1 хвостовнка 2 через торец втулки 1.Оссвос ,сплнс прн нзвлсчсннн колсппы Воснрннп1 я(тс 51...

Номер патента: 280843

Опубликовано: 01.01.1970

Авторы: Ильичев, Ковалева, Подобедора

МПК: C08F 220/02, C08F 220/60, C08F 8/00 ...

Метки: полиамфолитов

...имеет СОЕ по 0,1 н. ИаОН 15 6,2 мг-экв/г, СОЕ по 0,1 н. НС 1 5,4 лг-экв/г,Предмет изобретени Способ получендейсгвием сополиьцзводного акрилос последующим ккислотами, отличсоздания селектиполиамфолитов, внилбензола и проты используют сометилакрилата. Известен способ получения полиамфолитов взаимодействием сополимера дивинилбензола и акрнлонитрила с полиаминами с последующим карбоксилированием галоидкислотами. Синтезированные полиамфолиты имеют удовлетворительные кинетические характеристики, однако обладают низкими селективными своиствами.По предлагаемому способу получения полиамфолитов в качестве исходных сополимеров используют сополимер метилакрилата с 2 - 20% дивинилбензола, полученные сополимеризацией в присутствии...

Номер патента: 278107

Опубликовано: 01.01.1970

Авторы: Ильичев, Ковалева, Смол

МПК: C08F 212/14, C08F 8/32, C08J 5/20 ...

Метки: анионитов

...на- растресботки и 11 ример 1. К 100 гсополимера стирола иследнего 16% ), содержприливают 130 5 л бецзобуханию в течение 2 ч370 г аминирующего растри метила мина (20% ),(14% ) и воды (66% ) .3 час нагревают до 40 хлор метили ров а нного дцвинилбензола (поащего 14,1% хлора, ла и подвергают наас. Затем добавляюг твора, состоящего изхлористого натрия Реакционную смесь С и выдерживают при Известен сп свпирования ров стирола с творами алк окисей щелоч ные аниониты цеской прочно Получен язятелп: Статпчес по 0,1 по 0,1 Удельы Меха нич(по методу пстпранпя пробы воздуанпонцта в парово мельнице). Г р и м е р 2. К 100 г хлорметплпровянногосополпмера стирола и дпвинплбепзола (по- О следнего 8%), содержащего 18,2% хлора,приливают 170,цл бензола и...

Номер патента: 277271

Опубликовано: 01.01.1970

Авторы: Ильичев, Кригер

МПК: G01B 3/40

Метки: пакаткых, плашек, прибор, проверки

...в направлении поперечной его оси ползуна, размещенного ца цем с возможностью взаимно перпендикулярного перемещения другого ползуна со стойкой, перемещаемого по цсй движка с крошц тейцом для крепления отсчетного устройства,Известен прибор для проверки накатных плашек, содержащий отсчетпое устройство,Предлагаемый прибор отличается от известного тем, что он выполнен в виде основания с поворотной линейкой для установки проверяемой плашки, размещенного на основании с возможностью перемещения в направлении поперечной его оси ползуна, размещенного ца нем с возможностью взаимно перпендикулярного перемещения другого ползуна со стойкой, по которой перемещается движок с кронштейном для крепления отсчетного устройства. Это позволяет...

Номер патента: 271309

Опубликовано: 01.01.1970

Авторы: Арбузов, Ильичев, Фрейдин

МПК: B30B 15/00, G01M 3/08

Метки: ийl, патепткоа, танпескчя

...15, на полцительцого клапана 16, предохранительного клапана 17, сменных уплотцительных оправок 18 ц манометра 19.Подъемный стол состоит из пневмоприводас рычажной системой 20, холостых бикониче ских роликов 21 и наклонной решетки 22.Работает гидропресс следующим образом.Подъемным столом, имеющим дозирующееустройство, труба по наклонной решетке подается на ролики 21. При этом ось трубы сов падает с осью гцдропресса. Цилиндром 7 запирающее устройство по направляющим б подается к трубе. После этого включается цилиндр 11, прц помощи которого через систему рычагов захваты 12 прижимают передний ко нец трубы к уплотнениям оправки 1. Про271309 16 и г фие. фиВ должая свое движение, запирающее устройство теперь уже совместно с трубой,...

Номер патента: 267890

Опубликовано: 01.01.1970

Авторы: Ильичев, Ковалева, Константинова, Солдатенко

МПК: C08F 212/14, C08F 8/30, C08F 8/32 ...

Метки: анионита

...5% -ным раствором соляной кислоты н водой,Характеристика полученного анпонита.10 Обменная емкость по 0,1 н. раствору НС4,8 мг экв,ггОбменная емкость по 0,1 н. раствору 1 чаС2,2 мг экв,гУдельный объем в ОН-форме 4,0 мл/г. 15 Пр Способ по вання днам рованного с 20 зола, оглич ння аннонит плексам зол ют тетраметминиро- метилн,нилбен- придаым ком- рименяИзвестен способ получения анионита путем аминирования тетраметилэтилендиамином хлорметилированного сополимера стирола и дивинилбензола.Предлагается аминировать макропористый хлорметилированный сополимер стирола и дивинилбензола тетраметилметилендиамином для получения анионита, селективното по отношению к цианистым комплексам золота. Полученный анионит содержит наряду с,группагми...

Номер патента: 254887

Опубликовано: 01.01.1969

Авторы: Денисенко, Ильичев, Институт, Распойов

МПК: G05B 1/01

Метки: компаратор, напряжений

...генератора, т. е. между входом и выходом его, образуя цепь обратной связи.Схема работает следующим образом. На обмотку 1, последовательно подаются напряжение смещения Е, и опорный сигнал )7, В режиме 1,=0 магнитный поток в сердечнике равен Ф,. В этом режиме контур 1.,С, настраивается с помощью С, в резонанс с частотой генератора, При этом эквивалентное сопротивление контура максимально.Увеличивая сопротивление Я, добиваются возникновения генерации. При этом полное сопротивление обратной связи будет равно Й,с = Р +й где Я- обратное сопротивление контура. При уменьшении этого сопротивления за счет любого из членов правой части отрицательная обратная связь увеличивается, и генерация срывается. Если на обмотку 1.з подать опорное...

Номер патента: 252186

Опубликовано: 01.01.1969

Авторы: Ильичев, Пушкин

МПК: B65G 65/28

Метки: загрузочное

...в приемном механизме над ленточным транспортером установлена система дозирующих решеток с соответствующими размерами отверстий, причем каждая из решеток снабжена вибрационным механизмом.На фиг. 1 схематически показано описываемое устройство; на фиг. 2 - то же, разрез по А - А.Загрузочное устройство включает выносной ленточный транспортер 1 и установленный над ним приемный механизм, состоящий из лотка 2 с наклонной и ограничительной плоскостями, и системы дозирующих решеток 3 с соответствующими размерами отверстий. Каждая решетка снабжена вибрационным механизмом 4. А. И. Ильичев иститут механической об Работает устройство следующим образом, Щепа бульдозером подается по лотку 2 на решетки 3, после чего включаются вибрацион,ные механизмы...

Номер патента: 251416

Опубликовано: 01.01.1969

Авторы: Ильичев, Каравашкин, Научно, Пинчук, Штейнер, Эргард

МПК: G08C 15/06

Метки: механизмов, пути

...статорного и ротор ного напряжений через нуль от,положительного к отрицательному значению в блоке 1 формирования импульсов образуются импульсы определенной длительности и полярности. При этом частота следования статорных импульсов остается постоянной, а частота следования роторных импульсов может изменяться. Последовательность импульсов поступает на вход блока П разделения импульсов во времени ц запускает ждущие мультивибраторы 1 и 2. М(дущие мультивцбраторы 3 и 4 запускаются тогда, когда ца вход их поступают вспомогательные импульсы отрицательноц или положительной полярности. Вспомогательцые импульсы одной полярности, полученные, путем дифференцирования прямоугольных импульсов мультивибратора 7, подаются на ключи 5 и 6, при...

Номер патента: 248618

Опубликовано: 01.01.1969

Авторы: Ильичев, Крылов, Попов, Фрейдин

МПК: B21B 45/04

Метки: библиотека, всесоюзная, патентнотехническая

...режущими головками б. Режущие головки содержат круглыеножи б, свободно вращающиеся в подшипниках, и приводные механизмы настройки 7 -9, позволяющие перемещать ножи вдоль илиперпендикулярно их оси вращения, а такженаклонять ножи на определенный угол. Устройство содержит также электродвигатель 10и редуктор 11,Устройство работает следующим образом.Заготовки с помощью задающих и центрирующих механизмов подаются к рабочейклети. Ножи, соприкасаясь с торцом заготовки, обкатываются по нему и при наличии осевой подачи заготовки внедряются в нее, отделяя поверхностный слой. Снимаемый слой металла раздается по диаметру, лопается и отделяется в виде полос. В случае значительного смещения оси ножей образуется сливная стружка. С целью быстрого...

Номер патента: 245204

Опубликовано: 01.01.1969

Авторы: Денисенко, Ильичев, Кобец

МПК: G01R 19/18, H02M 7/46

Метки: измерительный, переменный, постоянного, сигналов

...схемы такого типа в режиме короткого замыкания с низкоомными датчи ками,Предложенный преобразователь отличается от известных тем, что на его вход последовательно с модулятором включен, параллельный колебательный контур, настроенный на 20 частоту преобразования. Такое выполнение устройства позволяет уменьшить входное сопротивление,преобразователя при сохранении развязки цепей постоянного и переменного тока. 25 На чертеже представлена принципиальная схема описываемого преобразователя. Он содержит модулятор мостового типа, два Плеча которого образованы полупроводниковыми диодами О, и Р а два других - резисторами яхт и у 4. При отсутствии входного сигнала мост сбалансирован потеициометром Йа1-а входе преобразователя последовательно включен...

Номер патента: 243684

Опубликовано: 01.01.1969

Авторы: Ильичев, Татур, Флидлидер

МПК: H01H 47/32

Метки: электромагнитными

...и помощи транзистоевом режиме с вклюбмотки на два паралания с последующим повышенного напрямет изобретени ханизмами (н транзисторов, име с включен начале на два ния, с последу повышенногоем, что, с цель я, а также для чьсного сигна очника повыш н промежут В предложенном устройстве для осуществления переключений применена простая и надежная схема. В ней для передачи управляющего импульсного сигнала на базу триодов в цепи источника повьвшенного напряжения использован промежуточный трансформатор, постоянная времени которого соответствует времени протекания переходных процессов при,включении управляющего механизма, служащий для развязки базовых цепей указанных транзисторов при последовательном их включении.На чертеже изображена...

Номер патента: 241547

Опубликовано: 01.01.1969

Авторы: Грицевский, Ильичев, Пашенцев, Тепман

МПК: G01R 31/26

Метки: величине, вентилей, классификации, обратного, полупроводниковых, пробивногонапряжения

...фиг. 2 приведены следующие обозначения: У, - напряжение сети; Г,от, - номинальное значение напряжения сети; /, амплитуда п импульса испытательного напряжения;- время.Принцип работы устройства состоит в следующем.Реверсивный коммутаторпеременного напрях ения по сигналу пуск начинает вырабатывать сергио спнусопдальных импульсов напряжения 1= ИЛп з 1 пЛг, амплитуды которых пропорциональны напряжениям классов испытуемых вентилей (прп этом амплитуда каждого импульса пропорциональна верхней границе п класса и нижней грашще п+1 класса),Высоковольтный управляемый выпрямитель 2 предназначен для повышения и выпрямления напряжения, поступающего на его вход от коммутатора 1. Выпрямитель 2 снабжен специальным быстродействующим выключателем,...

Номер патента: 240488

Опубликовано: 01.01.1969

Авторы: Бенин, Злотников, Ильичев, Мин, Михаэль, Рабинович, Сопим

МПК: B24B 5/10

Метки: внутришлифовальный, станок, фасонньх

...производят одновременно по всему многоступенчатому профилю специальным устройством с электроприводом 4, ца откцдном шпинделе 5 которого установлены быстросменные алмазные правящие ролики 6, точно профплированные соответственно контуруизделия. Для быстрого подвода в рабочем5 положении роликов в зону правки ц быстрогоотвода в исходное нерабочее положение шпиндель смонтирсвац в откидном крсцштейне 7,ось которого выполнена совместно с шестерней 8, находящейся в зацеплении с зубчатой10 рейкой, нарезанной на конце штока 9 гидроцилиндра 10 привода крснштейна,Привод откидного шпинделя алмазных ро.ликов выполнен от электродвигателя двумяплоскими бесконечными ремнями 11 через15 двойной блок шкивов 12, свободно сидящийна оси откидного...

Номер патента: 238628

Опубликовано: 01.01.1969

Авторы: Денисенко, Ильичев

МПК: G05B 1/01

Метки: компаратор, напряжений

...опорного сигнала, ко При отсутствии напр 1 е контур,настраивае резонанс с частотой выходе будет максих 1. Компа 5 генератор ключенньв ся тем, что личения е контура,вь 0 на тонком мощи допоит оксиферовиями, генератбмотку 1лебательныйжения на обтся конденсагенератора, Пальное напря ыи сердечор Колпитобмотку 1,.контур 1.,Смотках 1 и тором С в ри этом на жение,Предлагаемое устройство применяется в области автоматики и телемеханики для сравнения напряжений, поступающих от датчиков с эталонным (опорным) напряжением.Известны устройства, содержащие генератор синусоидальных колебаний и колебательный 1.С-контур, соединенные между собой.Предлагаемое устройство отличается от известных тем, что .индуктивность колебательного контура выполнена в виде...

Номер патента: 236957

Опубликовано: 01.01.1969

Авторы: Бенин, Ильичев, Михаэль, Тернавский

МПК: B21D 11/06, B21D 21/00

Метки: змеевиков

...па делам нзаоретений и окрытий при Совете Юннистрое СССРЗаявитель СПОСОБ ИЗГОТОВЛЕНИЯ ЗМЕЕВИКОВ В основном авт. св. 193897 описан способ изготовления зчеевиков из длинномсрной трубной заготовки (плети) путем перекрест- ИОЙ навивкплети вокруг стержнеЙ устаОвленных на треоуемом расстоянии с расположением витков один над другим,Предложенный способ отличается от звестного тем, что навитую плеть подвергают термической оораооткс т последуОщспр- нудитсльной деформации плети на требуемые шаг и угол.Это позволяст повысить качество змеевиков.ПрОцссс изготовления злеевикОв по Опс 1- ваемому способу заключается в следующем..ж щЪ 1-1 авитуО впсрскрссг находящуюся в зажимах плеть тсрчески обрабатываОт, а затсм освобождаот от зажмов. После этого...

Номер патента: 219171

Опубликовано: 01.01.1968

Авторы: Ильичев, Ковалева, Константинова, Солдатенко

МПК: C08F 226/02

Метки: анионита, полифуикционального

...треакции смесь ох5 гранулы и промывСОЕ получснногру соляной кислотСОЕ по 0,1 н. р2,5 мг экв(г.0 редмет изобретени Способ получения полифунк 5 анпонита путем аминирования хлорметилированного сополимера дивинилбензолом, отличающийся целью расширения ассортимента опальных анионитов, в качестве 0 пользуют диморфолинэтан.ионального диаминомтирола ем что с чифункциамина исЙзвестен способ получения полифункционального анионита путем аминирования диамином хлорметилированного сополимера стирола с дивинилбензолом.Для расширения ассортимента полифункциЬнальных анионитов предлагается в качестве диамина использовать диморфолинэтан.Получаемый анионит содержит наряду с группами четвертичного аммониевого основания третичные аминогруппы и может быть...

Номер патента: 213111

Опубликовано: 01.01.1968

Авторы: Абушенко, Арановский, Зайцев, Ильичев, Сосинов

МПК: B65G 65/02

Метки: погрузочно, работами, разгрузочными

...соответствующего гори зонтальной координате.Таким образом в счетчиках записаны координаты заданного адреса, и на исполнительные органы выданы команды вверх и вперед, При движении устройства в двух 25 плоскостях в счетчики последовательно отконцевых выключателей 8 - 14 поступают импульсы, возникающие при прохождении ис.полнительным устройством каждой ячейки рядов. Котда в счетчиках будет полученс 30 число, на единицу большее числа ячеекряду, на исполнительные устройства через дешифраторы 15 и 1 б программного устройства выдается команда остановка.С соогветствующих шин 17 - 18 дешифратора через схемы И 19 и 20 гпоступает единичный сигнал на перемещение каретки влево или вправо в соответствии с положением переключателя 21 стороны...

Номер патента: 212762

Опубликовано: 01.01.1968

Авторы: Гельфенбейн, Горичкин, Ильичев, Ковалев, Корнеев, Новиков, Осокин, Хейфец

МПК: B64F 5/00

Метки: гидросистем, летательныхаппаратов, проверки

...включает 5 в себя поляризованное реле 8, потенциометр9, вспомогательное реле 10, контакты 11, выключатель 12, сигнальную лампу 13, электромагнитную муфту 14, коммутационное реле 15 и указатель перепада давления.О Работа устройства происходит следующимобразом.Рабочая жидкость поступает по линии всасывания к насосу через радиатор 2 и фильтр 3. Насос 1 по линии нагнетания подает рабо чую жидкость в гидросистему летательногоаппарата, где она вначале проходит через фильтр 5, а затем - через фильтр 5. Контроль за загрязненностью жидкости осуществляется способом перепада давления на входе О и выходе в фильтре тонкой очистки и прово 212762дится устройством, в котором чувствительным элементом является дифференциальный датчик 7.При увеличении...

Номер патента: 209386

Опубликовано: 01.01.1968

Авторы: Габриэль, Горина, Грузнев, Ильичев, Колобанов, Кондратьев, Маторин, Металлургии, Прокошин, Федотов, Центральный, Чекмазов

МПК: B21C 1/00

Метки: проволокииз

...про катывают в горячем состоянии при температуре 1000 С, а после меднения осуществляют термообработку при температуре 400 - 480 С.Это позволяет повысить выход годного на 25% и улучшить сверхпроводящие характе ристики проволоки, Так критическая плотность тока проволоки, полученной предложенным способом, составляет 7 10 - 110 з а/см-, а критическое поле 85 - 87.Пример. Изготовляется проволока из 20 сплава 65 БТ с содержанием ниобия 63 - 68%, титана 22 - 26%, циркония 8,5 - 11,5% и тантала 02 4%В вакуумной дуговой печи выплавляют слиток диаметром 110 мм из сварного расходуе мого электрода. После ковки слиток снова переплавляют на такой же диаметр. Затем следует горячее прессование слитка на заготовку с сечением круг диаметром 36 мм или...

Номер патента: 209384

Опубликовано: 01.01.1968

Авторы: Изобретгни, Ильичев, Мареев, Мин

МПК: B21B 39/02

Метки: проката, рольганг, транспортировки

...Следую щее изделие мокнет быть сброшено на этой жечасти вертикальных электромагнитных роликов либо может транспортироваться к следующему участку. В этом случае электромагниты вертикальных электромагнитных роликов 10 на данном участке ие отключаются. Рольгаиг для транспортироввключающий наклонные трансролики, тличаоцийсл тем, что,ления проката с рольганга безных механизмов, он снабжен веэлектромагнитными роликами. ки прокага, портирующие с целью уда- дополнитель- ртикальными Известен рольганг, включающий наклонные транспортирующие ролики.С целью удаления проката с рольганга без дополнительных механизмов, он снабжен дополнительно вертикальными электромагнитными роликами,Предложенное устройство изображено на чертеже.Оно включает...

Номер патента: 205618

Опубликовано: 01.01.1967

Авторы: Ильичев, Ковалев, Новиков, Привалов, Семиков, Хейфец

МПК: B64F 5/00

Метки: аппаратов, гидросистем, гидроустановка, летательных, отработки, управлением, циклограммным

...насос. Стабильность работы сигнализаторов 13 и 14 по сохранению постоянного заданного давления поддерживается и;дроаккумулятором 18.Воздух из гидросистемы летательного аппарата удаляется следующим образом, Рабочая жидкость нагнетается гидронасосом 1 в изделие и при циркуляции по замкнутому кольцу объединенных гидросистем частично сбрасы 4вается вместе с воздухом в гидробак 16 через дренажные краны 19.Появление плотной струи рабочей жидкости, без пузырьков воздуха наблюдают через указатель струи 20.Сброшенная жидкость восполняется автоматически подкачивающим насосом 15.После отработки изделия рабочая жидкость поступает к дросселю 2 б и дозатору 5.По сигналу циклограммы на режим дозировка поток рабочей жидкости направляется к...
