Ильичев
Устройство для контроля качества строительных изделий
Номер патента: 1322145
Опубликовано: 07.07.1987
Авторы: Гребенников, Ильичев, Красняков, Потапов
МПК: G01N 29/04
Метки: качества, строительных
...амплитуда приколебаниях изделия. При включении фустройства генератор вырабатываетэлектрический сигнал переменной частоты (фиг, 2, а), Этот электрический сигнал усиливается усилителем10 мощности и преобразуется в акустические колебания излучателем 1, которые воздействуют на испытываемоеизделие 14. Приемник 2 преобразуетмеханические колебания изделия 14 вэлектрический сигнал, который поступает на усилитель 3, усиливается иподается на вход детектора 4, Входной сигнал представляет собой высокочастотное заполнение и низкочастотную огибающую (фиг 2, б), Длявыделения низкочастотной огибающейв цепь включены детектор, с выходакоторого получают детектированный 45сигнал (фиг. 2,. в), и фильтр низкойчастоты, с выхода которого получаютнизкочастотную...
Электрогидравлическая рулевая машина
Номер патента: 1320121
Опубликовано: 30.06.1987
Авторы: Ильичев, Коротков, Левин, Ложкин
МПК: B63H 25/30
Метки: рулевая, электрогидравлическая
...полость управления духпозиционного клапана 46, а от вспомогательного насоса 23 управления и подпитки через обратный клапан 49, электромагнитный клапан 48 и двухпозиционный клапан 46 на вход путевого выключателя 16, который при повороте румпеля против часовой стрелки остается закрытым. Путевой выключатель 15 под воздействием кулачка 14 открыт, но при этом закрыт двухпозиционный клапан 45, и давление управления при движении румпеля от среднего положения в крайнее против часовой стрелки не поступает к двухстороннему клапану 17 кольцевания. При движении румпеля из крайнего положения к среднему от системы 6 управления подается сигнал противоположного знака на исполнительный механизм 37 системы управления, при этом задатчик 35 давления снимает...
Пресс-шайба устройства для прессования с “рубашкой
Номер патента: 1319963
Опубликовано: 30.06.1987
Авторы: Бондарев, Грабарник, Дмитриев, Золкин, Ильичев, Орлов, Соловов, Темкин
МПК: B21C 25/00
Метки: пресс-шайба, прессования, рубашкой, устройства
...с я тем, что, с целью снижениятрудоемкости отделения "рубашки" и 35 повышения производительности процесса прессования, боковая рабочая поверхность выполнена в виде двух конусных участков, контактирующих большими диаметрами и выполненных с уг лом конусности 1-5 к оси пресс-шайбы На чертеже изображена предлагаемаяпресс-шайба вместе с "рубашкой" ипресс-остатком, поперечный разрез.Пресс-шайба содержит рабочий торец 1 и боковую рабочую поверхность,образованную двумя конусными участками 2 и 3 с противоположно направленной конусностью, контактирующихбольшими диаметрами, при этом уголконусности каждого иэ участков сосотавляет 1-5 к оси прессования,При углах конусности больше 5снижается стойкость боковой рабочей,поьерхности пресс-шайбы, при...
Устройство для дозирования сыпучих материалов
Номер патента: 1316923
Опубликовано: 15.06.1987
Авторы: Жибуртович, Ильичев
МПК: B65D 88/26
Метки: дозирования, сыпучих
...7 бункера 1 снабжен приводом 8, Дозирование сыпучих материалов производят в приемную емкость 9 с оболочковыми формами 10. Ось шарнирной опоры 4 смещена относительно центра тяжести бункера 1 и дозатора 2.Устройство работает следующим образом.Усилие возвратной пружины 5 направлено в сторону, противоположную силе тяжести. Дозатор 2, заполненный порцией сыпучего материала, имеет центр тяжести, проходящий через вертикальную ось бункераи дозатора 2, а шарнирная опора 4 дозатора 2 находится в стороне от этой оси, В результате этого образуется крутящий момент относительно шарнира опоры 4. Этот крутящий момент уравновешивается пружиной 5, закрепленной одним концом 16923на неподвижном бункере 1, а другим - на дозаторе 2. По мере высыпания...
Винтовой анкер и способ его установки в грунт
Номер патента: 1315561
Опубликовано: 07.06.1987
Авторы: Аминина, Ильичев, Лебедев, Шевцов
МПК: E02D 5/56
Метки: анкер, винтовой, грунт, установки
...у смежных ступиц 5 и 6 взаимнопротивоположное, Направление виткову ступицы 5, примыкающей к наконечнику 7, совпадает с направлением витков монтированной на ней секции 3винтовой лопасти,Способ погружения винтового анкера в грунт заключается в следующем.При погружении винтового анкера 30 в грунт путем завинчивания секции 3 и 4 винтовой лопасти находятся в сближенном положении и, составляя одно целое, служат продолжением друг друга, а ступицы 5 и 6 уперты одна в другую своими торцами. После достижения анкером намеченной глубины вращение прекращают и полый ствол 1 начинают медленно вращать в противоположном при завинчивании направлении. 40При этом, благодаря взаимно противоположному направлению витков винтовой нарези 8, ступицы 5 и 6...
Устройство для исследования грунтового основания
Номер патента: 1315558
Опубликовано: 07.06.1987
Авторы: Зиновьев, Ильичев, Колтунова, Константинов
МПК: E02D 1/02
Метки: грунтового, исследования, основания
...(непоказан), обеспечивающего низкочастотные горизонтальные колебания. установленной на направляющих станины 1Модель фундамента 7 соединенас гидропульсатором, установленным настанине 1, При проведении исследований включают вместе или раздельновибраторы 15, 18, нагрузочное приспособление 22 или гидропульсатор, 2 ил,2В верхней части станины 1 на направляющих смонтирована тележка 21,на которой установлено нагрузочноеприспособление 22, состоящее из пружинной подушки 23, подвешенной к тележке 21 через пружинные амортизаторы 24, На пружинную подушку 23 опирается винтовой домкрат 25 через четыре ролика 26, Винтовой домкрат 25приводится в движение от маховичка27 через ряд конических пар 28, установленных на тележке 21. Для...
Свая
Номер патента: 1308708
Опубликовано: 07.05.1987
Авторы: Ильичев, Лебедев, Шевцов
МПК: E02D 5/48
Метки: свая
...которого должна превышать длину сваи, а ширина должна быть несколько меньше ее поперечных размеров. Величины относительного удлинения и сужения котлована должны находиться в обратной зависимости от деформационных показателей грунта. При пластичных и рыхлых грунтах удлинение и сужение котлована должно быть больше, чем при твердых и плотных.При погружении сваи в котлован выступы 2 вдавливаются в стенки котлована, а расположенные между выступами впадины 3 заполняются грунтом, вытесняемым из-под боковых сторон трапеций 1. После установки сваи в котловане грунт между выступами дополнительно уплотняется за счет бокового давления (упругого бокового отпора) окружающего грунта. Это обеспечивает высотую прочность и надежность закрепления сваи в...
Композиция для гидроизоляции бетона
Номер патента: 1308593
Опубликовано: 07.05.1987
Автор: Ильичев
МПК: C04B 26/14
Метки: бетона, гидроизоляции, композиция
...свойства отхода производства канифоли (полимерыканифольно-экстракционные) приведеныв табл. 2,Лак-кукерсоль представляет собой ЗОраствор сланцевой смолы в растворителе - сланцевом бензине вязкостьюопо вискозиметру при 20 С 24"30 с.Предлагаемую композицию готовятследующим образом. 35В смеситель последовательно вводятэпоксидную смолу, отход производства канифоли, битум, лак-кукерсоль, перемешивают 5-1 мин до однородного состояния, затем добавляют полиэтиленполиамин и вновь перемешивают 4-5 мин. Готовая композиция имее с вязкостьопри 20 С 100-120 с, жизнеспособность 1,5-2 ч.Композицию наносят н очищенную от окисной пленки, например пескоструйной обработкой, обеспыленную бетонную поверхность, имеющую воздушно-сухую...
Индукционная канальная многофазная печь
Номер патента: 1091835
Опубликовано: 23.03.1987
Авторы: Борисов, Вольченко, Гориславец, Ильичев, Колесниченко, Лихарев, Соловов, Фоченков, Шидловский
МПК: F27D 11/06, H05B 6/20
Метки: индукционная, канальная, многофазная, печь
...трансформатора при питании печи по схеме со сдвиогам фаз, равным ОЦелью предлагаемого изобретения является говышение тепломассообмена между каналами и ванной печи, эффективное перемешивание расплава в ванне и симметричное распределение активной мощности и токов по каналампечи. Поставленная цель достигается тем, что индукционная канальная многофазная печь, содержащая ванну с расплавляемым металлом,подовый камень и установленную под ним индукционную единицу, содержащую два стержневых магнитопровода с индукторами и охватывающие их два боковых и центральный вертикальные каналы, соединенные горизонтальным, устья которых соединены с ванной, снабжена третьим стержневым магнитопроводом с индуктором, охваченным третьим боковым каналом,...
Устройство для контроля тока
Номер патента: 1290183
Опубликовано: 15.02.1987
Авторы: Дордий, Ильичев, Кубкин
МПК: G01R 19/00
...их скважность не изменяется и остается равной 0,5, поэтому на выходе счетчика 11 в конце его работы в режиме сложения появляется числовой код, значение которого обратно пропорционально частоте импульсов на выходе делителя 10. Код записывается в блок 13 и высвечивается на табло индикатора 21. В конце работы счетчика 11 в режиме вычитания значение числового кода на его выходах становится равным нулю (при скважности импульсов, равной 0,5, время существования уровня логической единицы на выходе делителя 10 равно времени существования уровня логического нуля), поэтому число импульсов, поступающих на счетный вход счетчика 11 в режиме сложения равно числу импульсов, которые поступают на упомянутый вход в режиме вычитания).При отрицательной...

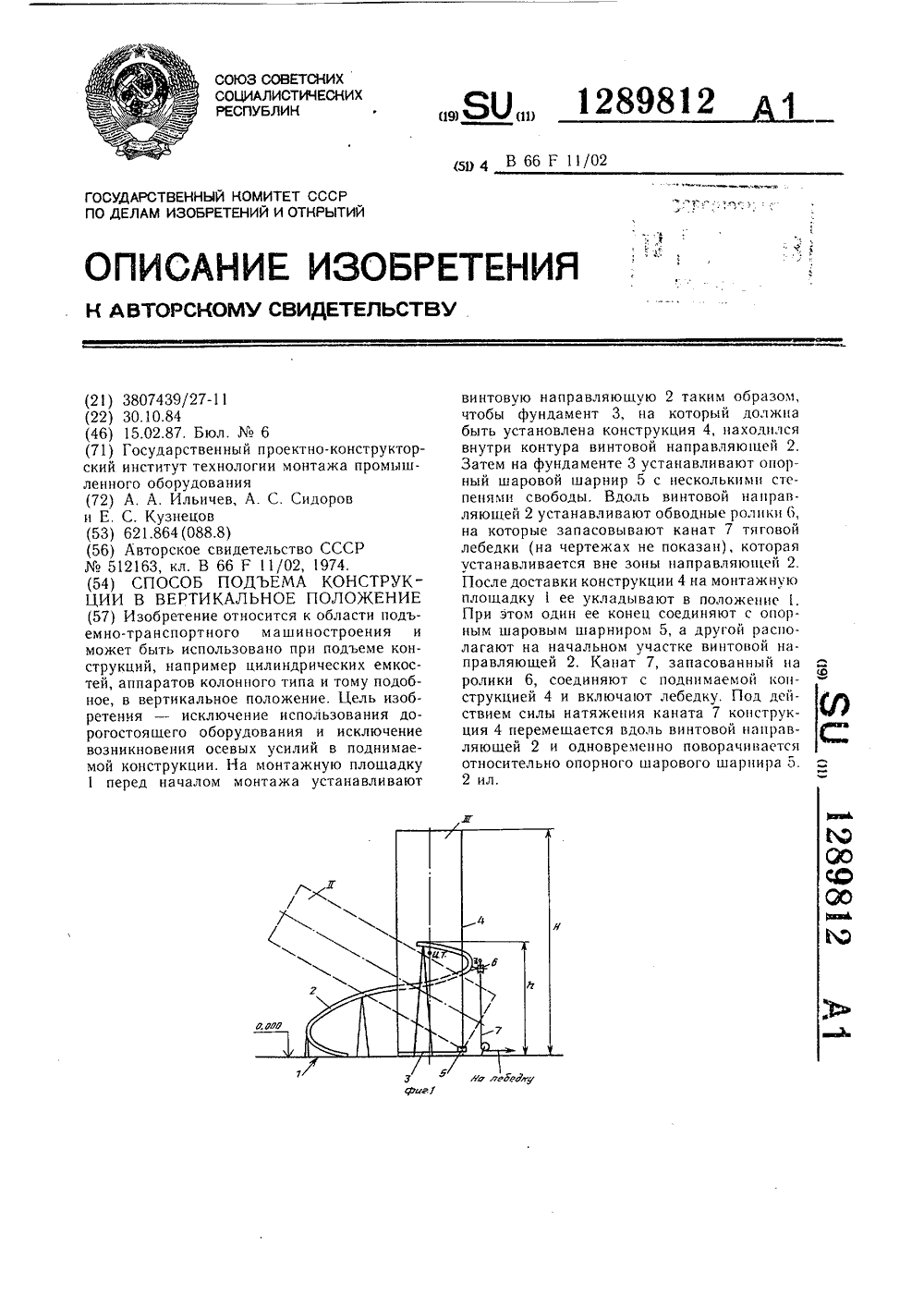

Способ подъема конструкции в вертикальное положение
Номер патента: 1289812
Опубликовано: 15.02.1987
Авторы: Ильичев, Кузнецов, Сидоров
МПК: E04H 12/34
Метки: вертикальное, конструкции, подъема, положение
...Производственно-полиграфам изобретений и открытий наб., д. 4/5Ужгород, ул. Проектная, 4 1 Изобретение относится к подъемно-транспортному машиностроению и может быть использовано при подъеме конструкций, например цилиндрических емкостей, аппаратов колонного типа и тому подобное, в вертикальное положение. Цель изобретения - исключение использования дорогостоящего оборудования и исключение возникновения осевых усилий поднимаемой конструкции. На фиг. 1 показана поднимаемая конструкция, промежуточное и конечное (вертикальное) положения; на фиг. 2 - то же, начальное и промежуточное положения (вид сверху),На монтажную площадку 1 перед началом монтажа устанавливают винтовую направляющую 2 таким образом, чтобы фундамент 3, на который должна...
Устройство для зондирования грунтов
Номер патента: 1278392
Опубликовано: 23.12.1986
Авторы: Ильичев, Лебедев, Черников, Шевцов
МПК: E02D 1/00
Метки: грунтов, зондирования
...7, который, в свою очередь, связан с крыльчаткой 8, и регистрирующий лимб 9. Пустотелый переводник 7 размещен коаксиально винтовому штоку,Устройство работает следующим образом.Посредством привода 2 поступательного движения к гидроцилиндру 1 при-кладывается осевое усилие, котороечерез гайку 6 и пустотелый переводник 7 передается крыльчатке 8, которая погружается в исследуемый грунт. З 0При этом измеряются сопротивлениягрунта конусу крыльчатки и сопротивления трению по ее боковой поверхности.По достижении крыльчагкой 8 заданной для сдвиговых испытаний глубинычерез штуцер 10 в полость гидроцилиндра 1, расположенную над поршнем 5,подается рабочий агент, под действиемдавления которого на поршень 5 винтовой шток 3 перемещается вниз во...
Способ биохимической очистки сточных вод от этилендиамина
Номер патента: 1275008
Опубликовано: 07.12.1986
Авторы: Борисова, Иванова, Ильичев, Ленова, Малицкая, Салькова, Ступина
МПК: C02F 3/34
Метки: биохимической, вод, сточных, этилендиамина
...очер-,еннымкраем с отходящими от него ве."очкамкновых колоний.Физиолого-биохимические признаки,.Факультативный анаэроб, подвижный,каталазоотрицательный, оксидазополо жительный, восстанавливает ни гратыв нитриты, индол не образуек, крах.мал гидролизует, каэеин и гирозкн нс расщепляет,;келатину не разжижает.Оптимальная температура для роста28 С:, оптимальное рН 7,2.Ферменткрует глюкозу, ксилоэу,5 арабинозу к макни- без образованиягаза. Не нуждается в витамкнах дляроста.Не патогенен. Депонирован в ВНИИгенетика под номером ЦМПМ В,Штамм М 1 сгососсвя 1 п 1 ечя 2,Морфологически признаки. Клетки.сферические 0,5-3,5 мкм в диаметре,которые в результате характерногоделения образуют "етрады и кубические пакеты, грамположительные, спорне образуют...
Устройство для определения места замыкания на корпус обмотки возбуждения синхронной машины
Номер патента: 1274059
Опубликовано: 30.11.1986
Авторы: Ильичев, Чапурко
МПК: H02H 7/06
Метки: возбуждения, замыкания, корпус, места, обмотки, синхронной
...к сигналу, раэ- отклонении величины входного сигнарешающему работу блока 6 деления. ла от величины 0 (ноль) разрешаетЭта задержка необходима:для отстройки работу блока 6 деления и с некоторойот времени работы блока 6 деления. 55 задержкой формирует сигнал, разрешаюБлок 9 индикации предназначен для ин- щий запись информации с выхода блодикации места возникновения первого ка 6 деления в блок 7 памяти и рабозамыкания обмотки 11 возбуждения сий .тч компаратора 8.(5) 20 Так как К г то выражение (5) принимает видш,=(2 п) 2+-)ККУчитывая, что (2+-)=сопзг из выражения (6) нетрудно определить место первого замыкания обмотки 11 возбуждения синхронной машины на корпус в относительных единицах.Сигнал с выхода блока 6 деления поступает на...
Устройство для приема информации
Номер патента: 1270783
Опубликовано: 15.11.1986
Авторы: Горшков, Ильинский, Ильичев, Чапурко
МПК: G08C 19/28
Метки: информации, приема
...нуля с первого выхода второго элемента 13 задержки поступает на первьй вход элемента И-НЕ19 и устанавливает на его выходе уровень логической единицы, который поступает на управляющие входы фар= мирователя 30 кода единицы и формирователя 31 кода нуля, запрещая их работу. Уровень логической единицы с выхода элемента И-НЕ 19 поступает также на третий вход триггера 8, подготавливая его к срабатыванию, и на второй вход счетчика 9 устанавливая его в исходное, нулевое состояние и разрешая подсчет гактовых импульсов, .поступающих на первый вход этога счетчика с выхода формирователя 24 тактовых импульсов при 1 Б приемЕ информации с местнога пункта телемеханики.После окончания передачи адреса местного пункта телемеханики и команды на...
Устройство для погружения в грунт винтовых опорных конструкций
Номер патента: 1268668
Опубликовано: 07.11.1986
Авторы: Ильичев, Лебедев, Шевцов
Метки: винтовых, грунт, конструкций, опорных, погружения
...подачи 3 полого вала 4. Механизм 3 вертикальной подачи снабжен автоматическим захватом 5 одностороннего действия, взаимодействуюн 1 им с полым валом 4, на верхнем торце которого укреплен автоматический захват 6 противоположно направленного действия, взаимодействующий с размещенной в полости вала 4 штангой 7, на конце которой крепится винтовая опорная конструкция 8. Захваты 5 и 6 могут быть выполнены, например, в виде эксцентриковых кулачковых зажимов одностороннего действия.Устройство работает следующим образом.При погружении винтовой опорной конструкции 8 (винтовой сваи, анкера) в твердые или мерзлые грунты к ней прикладывается значительное осевое усилие, передаваемое от механизма 3 вертикальной подачи через захват 5 и полый...
Преобразователь напряженности электрического поля
Номер патента: 1265652
Опубликовано: 23.10.1986
Авторы: Ильичев, Селятицкий
МПК: G01R 29/14
Метки: напряженности, поля, электрического
...диэлектрические диски 3 и 4 выполняютроль электролитическнх проводниковпотенциалов от поверхности пластинк расположенным в них измерительнымэлектродам 7 и 8. При буксировке преобразователявертушка 9, передавая движение черезшестерни 11-13 и 12-14, осуществляет синфазное вращение дисков 3 и 4, т.е. перемещение отверстий 5 и 6 в пространстве по поверхности пластин 1 и 2, ,вследствие чего значения потенциалов, поступающих на измерительные электроды 7 и 8, изменяются по си"нусоидальному закону. Значение потенциала в точке расположения дополнительного электрода 15, условно названного нулевым, постоянно. Поэтому 25разность потенциалов на выходе пар электродов 7, 15 и 8, 15 прмимо постоянной составляющей, величина которой определяется...
Фундамент опоры линии электропередачи
Номер патента: 1260452
Опубликовано: 30.09.1986
Авторы: Жабров, Ильичев, Лебедев, Шевцов
МПК: E02D 27/42
Метки: линии, опоры, фундамент, электропередачи
...в грунте гибкой диафрагмы, позволяя при этом наиболее полно использовать физико- механические свойства не только всего объема сыпучего материала 5 в целом, но также и окружающего массива естественного грунта, К стойкемогут быть прикреплены концы только одной полосы, например полосы 2. В этом случае полоса 2, соединенная со стойкой, воспринимает противоположно направленные усилия, а полоса 3, не соединенная со стойкой, испытывает односторонние усилия, направленные от поверхности земли ко дну котлована. При этом сила трения, возникающая в результате защемления полотнищ в грунте, значительно возрастает, повышая несущую способность фундамента.Для повышения компактности и эстетич. ности опоры оттяжки 6 могут быть соединены с нижними...
Устройство для передачи и приема информации
Номер патента: 1257688
Опубликовано: 15.09.1986
Авторы: Ильичев, Плотников, Светличный, Федотченко
МПК: G08C 19/28
Метки: информации, передачи, приема
...16, импульсы с уровнем логического нуля,Элемент И 30 формирует из сигналов с уровнем логической единицы, поступающих на его первый вход с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 26, импульсы с уровнем логической единицы.Сигналы с выходов элементов И-НЕ 19 и И 30 поступают соответственно на первые входы переключающего триг 4гера 21 и триггера 28. Однако в первом такте работы устройства на вторые входы переключающих триггеров28 и 21 с первого выхода распределителя 20 импульсов поступает сигналс уровнем логического нуля, запрещающий их работу,В конце второго такта работы устройства на выходах приемного регист 10 ра 14 устанавливаются сигналы, инверсные по отношению к сигналам наинформационных входах коммутатора 3.На первом выходе распределителя...
Электрогидравлическая рулевая машина
Номер патента: 1257015
Опубликовано: 15.09.1986
Авторы: Ильичев, Коротков, Левин, Огарков
МПК: B63H 25/30
Метки: рулевая, электрогидравлическая
...черезфильтра 18, при этом дав;ение В:1 О- лости уььравлс ниц основного насоса обеспеЧнваЕтя КЛа(аНОМ 19, а ПОдцнтКа КОНтура осцовноп насоса осуществляется чеу)ез клапаны 20 и 21, пу)и этом давление 1(одпитки обеспечивается регулируемым дросселем 22. Основ)юй и всгн)могательцый насосы приводятся г)о Вра(цение электродвигателем 23, управление производительцостьк) основного насоса поонзводится 5 Сполнительным пизмом 24 сцтемы управле(ия.Злск)ро ИдреВлич"к 151 рхлсВая машина работает следуюцим образом.При зап;скс насосного агрегата 2 начинает у)аоотеть электрод)И 1 с 1 те,1 ь 23, котоый прВодит Во врац 1 ение Осцовнои 16 и вспомни ательцый 17 насосы. 1 ри этом насос 17 Обеспечивав; Вклкченис клапана ко,(ьцевания 13 через электромагнитный...
Электрогидравлическая рулевая машина
Номер патента: 1255519
Опубликовано: 07.09.1986
Авторы: Завирухо, Ильичев, Коротков, Левин
МПК: B63H 25/30
Метки: рулевая, электрогидравлическая
...насос 25 управления и подпитки, получившие вращение от электродвигателя 23, начинают работать, при этм вспомогательный насос управления и подпитки обеспечивает открытие отсечных клапанов 28 и 29, подпитку контура переменной подачи насоса через подпиточные клапаны 38 и 39, управляемость насоса переменной подачи (элементы управляемости насосом не показаны). 5 5 20 25 35 При подаче рабочей жидкости по гидравлической линии 53 рабочая жидкость через клапанные коробки 5 и 4 попадает в цилиндры 14 и 16, перемещая плунжеры 17 и 18, поворачивающие румпель 19 по часовой стрелке, а также кинематически с ним связа н н ый руль0 до упора 11.По достижении рулем упора в цилиндрах 14 и 16 и в гидравлических линиях 51 и 53 поднимается давление до величины...
Электрогидравлическая рулевая машина
Номер патента: 1255518
Опубликовано: 07.09.1986
Авторы: Завирухо, Ильичев, Коротков, Левин
МПК: B63H 25/30
Метки: рулевая, электрогидравлическая
...определяемое положением контактов контактной группы 57, отсчитывается счетчиком 58 и фиксируется в запоминающем 59 и сравнивающем 60 устройствах. Нагрузка на насосе в этом случае соответствует механическим потерям и составляет незначительную величину, т.е. насос работает в разгруженном режиме,После проведения замера в разгруженном режиме румпель возвращается в исходное (крайнее левое) положение, при этом электрические элементы регистрации и фиксации времени перекладки из работы исключены. Для замеров времени перекладки румпеля 16 при нагружении насоса 17 переменной подачи номимальным рабочим давлением в нагнетательной гидравлической линии 36 насосным запорным клапаном 44 создается данное давление, при этом во время настройки в работе...
Устройство для приема и передачи информации
Номер патента: 1251149
Опубликовано: 15.08.1986
Авторы: Дордий, Игнатьев, Ильичев
МПК: G08C 19/28
Метки: информации, передачи, приема
...с уровнем логической единицы и логического нуля соответственно. Если принят код, соответствующий режиму проверки работоспособности устройства в подрежимах Передача единицы и Передача нулей, то независимо от подрежимов на первом выходе дешифратора 20 устанавливается уровень логического нуля, а на второмвыходе - или уровень логической единицы (в первом подрежиме), или уровень логического нуля (во втором подрежиме) .В блоке 1 О сравнения происходит сравнение сигналов с выходов регистра 9 и записанных в блоке 11 памяти, выполняющем функцию хранения условного адреса данно 125114925 30 Импульсы с выхода генератора 27 импульсов поступают через открытый элемент И 22 на первый (счетный) вход счетчика 25 импульсов, первые выходы которого...
Рекомбинантная днк и способ ее получения
Номер патента: 1250575
Опубликовано: 15.08.1986
Авторы: Ильичев, Петренко, Семенова, Татьков
МПК: C12N 15/00
Метки: днк, рекомбинантная
...фермецтативную активность-галактозидаэы.П р и м е р. Лвухцепочечную кольцевую ЛНК МЗгггр ЯЯР 0212 выделяют из штамма бактерий Евс 1 гегсЬа со.1. ,гп 103, трансформированных этой ДНК и очищают пентрцфугированием в градиецте плотности хлористого ггезия.Гоответствие ЛНК приписываемой структуре подтверждают анализом продуктов Фермецтативного гидролиза ЛНК рег триктазами ЕсоК 1 Рв 1 и Ба 1 С 1, Продукты гидролиза, фрагменты ЛНК разчичцой протяженности, идентифицируют по их подвижггости в 67,-ггом полиакриламидцом геле в сравнении с зтаггоцными фрагментами Вэр 1 - гидролизата плазмиды рВ 1 321, Наблюдают образование фрагментов длиной около 300 и 500 пар цуклеотидов (п.н.), что соответствгет следующей ожидаемой схеме гилролиза: ЕсоВ...
Устройство для определения физико-механических характеристик грунтов
Номер патента: 1249110
Опубликовано: 07.08.1986
Авторы: Ильичев, Черников
МПК: E02D 1/00
Метки: грунтов, физико-механических, характеристик
...штанг 1, внутреннюю колонну штанг 2 с многогранными хвостовиками 3 и 4 на концах, конусный наконечник 5 со штоком 6, размещенным в патрубке 7 с возможностью осевого перемещения, крыпьчатку 8, соединенную с наружной колонной штанг 1 и патрубком 7 с возможностью свободного осевого вращения. С помощью многогранного отверстия крыльчатка взаимодействует с возможностью осевого перемещения с хвостовиком 3 внутренней колонны штанг.Наружная колонна штанг 1 с помощью соединительного элемента 9 соединена с корпусом 10, имеющим в своей нижней части геликоидальную нарезку 11. Внутри корпуса размещены пружина 12 сжатия, измерительный гидроцилиндр 13, поршень 14 которого снабжен штоком 15 с ограничителем 16 хода, упор 17 дляограничения хода штока...
Электрогидравлическая рулевая машина
Номер патента: 1244020
Опубликовано: 15.07.1986
Авторы: Ильичев, Коротков, Левин, Огарков
МПК: B63H 25/30
Метки: рулевая, электрогидравлическая
...подавая рабочую жидкость через 5 1 О 15 20 25 30 35 4 О 45 2блок фильтров 12 под давлением, определяемым клапаном 13 управления по гидравлической линии 25 в полости управления отсечных клапанов 23 и 24, открывая их для и рохода рабочей жидкости основного контура по гидравлическим линиями 26 и 27, а по гидравлической линии 28 к блоку управления производительностью основного насоса 10, слив из которого происходит по гидравлической линии 29 через клапан 13 управления, золотниковый распределитель 16, дроссель с регулятором 19, поддерживающим постоянным расход в корпус основного насоса 10, а также через обратные клапаны 17 и 18 на подпитку гидравлических линий основного насоса.В основном контуре, образуемым основным насосом 10...
Электрогидравлическая рулевая машина
Номер патента: 1244019
Опубликовано: 15.07.1986
Авторы: Ильичев, Коротков, Левин, Огарков
МПК: B63H 25/30
Метки: рулевая, электрогидравлическая
...5 О 5 20 25 ЗО 35 40 45 50 55 клапаном 3 упрзвления по гидравлической линии 28 в полости управления отсечных клапанов 26 и 27, а по гидравлической линни 29 к блоку управления производительностью основного насоса О, слив из которого происходит по гидравлической линии 30 через клапан 13 управления, золотниковый распределитель 16, дроссель с регулятором 19, поддерживающим постоянным расход в корпусе основного насоса О, а также через обратные клапаны 7 и 18 на подпитку гидравлических линий основного насоса.В основном контуре, образуемьм основным насосом О переменной производительности и силовым исполнительным приводом 1, поддерживается давление подпитки через обратные клапаны7 и 18,Рулевая машина подготовлена к работе.При необходимости...
Устройство для подъема длинномерных конструкций поворотом вокруг шарнира
Номер патента: 1240736
Опубликовано: 30.06.1986
Авторы: Бондаренко, Ильичев, Кузнецов, Сидоров
МПК: E04H 12/34
Метки: вокруг, длинномерных, конструкций, поворотом, подъема, шарнира
...с продольными направляющими пазами 3, в которые с возможностью перемещения вдоль стоек установлены кронштейны 4.Кронштейны 4 соединены между собой осью 5, а с грузоподъемным механизмом (не показан) тросами 6, запасованными через обводные блоки 7, закрепленные на концах стоек 2.На оси 5 смонтированы ролики 8,На поднимаемой длинномерной конструкции 9 закреплены направляющие 1 О, с которыми в процессе подъема взаимодействуют ролики 8.Устройство для подъема длинномерных конструкций работает следующим образом.Конструкцию 9 любым грузоподъем" ныл механизмом, например грузоподъемным краном, укладывают на монтажную площадку и соединяют с опорным шарниром 11, закрепленным на фундаменте 12, подводят под свободный конец 240736 2конструкции 9...
Штамп для горячей обрезки облоя
Номер патента: 1237300
Опубликовано: 15.06.1986
Авторы: Ачедовский, Вильский, Ильичев, Клабуков
МПК: B21J 13/02
Метки: горячей, облоя, обрезки, штамп
...Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к обработке металлов давлением и может быть использовано при горячей обрезке облоя.Целью изобретения является повышение стойкости инструмента путем сокращения времени контакта режущей кромки матрицы с поковкой.На фиг.1 изображен штамп с уложенной в провальное окно матрицы горячей поковкой с облоем; на фиг,2 - узел 1 на фиг.1.Штамп содержит матрицу 1, имеющую провальное окно 2, ограниченное контуром режущей кромки 3 опорного пояска 4, и толкающий пуансон 5. Режущая кромка 3 опорного пояска 4 расположена ниже его торцовой поверхности 6 и сопряжена с ней наклонной поверхностью 7 под углом с(, равным 15-20 Максимальное значение. угла м определено...
Установка для облучения животных
Номер патента: 1237132
Опубликовано: 15.06.1986
Авторы: Баженов, Гаврилюк, Друз, Земляной, Ильичев, Соловов, Федькин, Шаповал
МПК: A01K 29/00
