Устройство для селекции дискретных сигналов

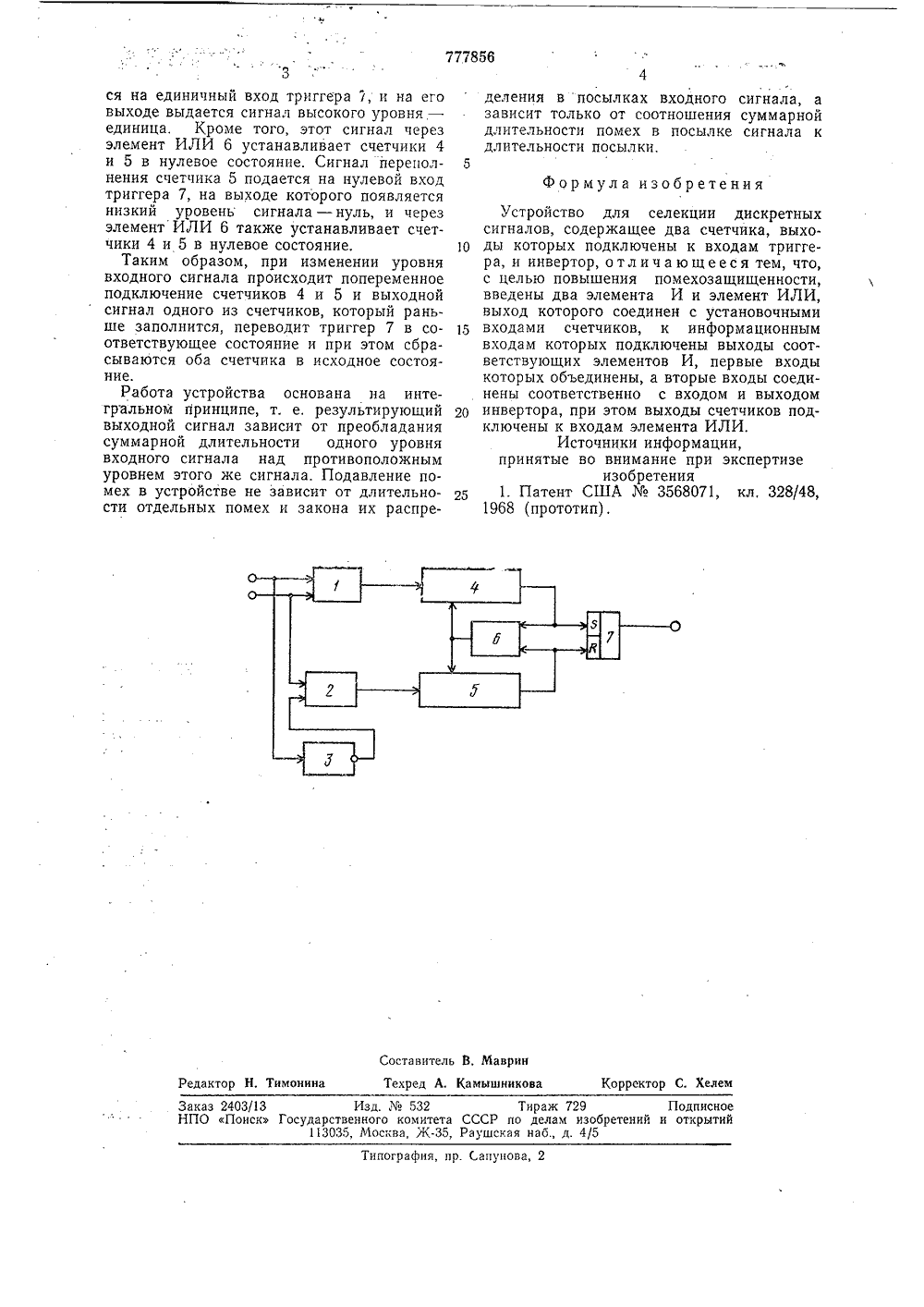

11 АТЕ 1"и; и" ЫАЯ Союз Советских Социалистических(53.) У по делам изобретен и открытий(45) Дата опубликования описания 07,11,80) Авторы изобретения К. И. Диденко, К, Ф, Ляшенко, Л. Г, Пи А. К. ЧерепахаСпециальное конструкторское бюро системуправления екопныи 1) Заявител втоматического(54) УСТРОЙСТВО ДЛЯ СЕЛЕКЦИИ ДИСКРЕТНЫХ СИГНАЛОВ2 Изобретение относится к электросвязи иможет использоваться в аппаратуре передачи данных,Известно устройство для селекции дискретных сигналов, содержащее два счетчика, выходы которых подключены к входам триггера, и инвертор 1.Однако в известном устройстве при длительности помехи, превышающей время заполнения счетчиков, помеха принимаетсякак полезный сигнал, а при дроблении помехами сигнала на участки, длительностькоторых меньше времени заполнения счетчиков, полезный сигнал на выходе не воспроизводится.Цель изобретения - повышение помехозащищенности,Для этого в устройство для селекциидискретных сигналов, содержащее два счетчика, выходы которых подключены к входам триггера, и инвертор, введены два элемента И и элемент ИЛИ, выход которогосоединен с установочными входами счетииков, к информационным входам которыхподключены выходы соответствующих элементов И, первые входы которых объединены, а вторые входы соединены соответственно с входом и выходом инвертора, приэтом выходы счетчиков подключены к входам элемента ИЛИ,На чертеже приведена структурная электрическая схема предложенного устройства.Устройство для селекции дискретных 5 сигналов содержит элементы И 1, 2, инвертор 3, счетчики 4 и 5, элемент ИЛИ 6 и триггер 7.Устройство работает следующим образом.10 На первый вход устройства подается дискретный сигнал, высокий уровень которого соответствует единице, а низкий - нулю.На второй вход устройства подается временная последовательность импульсов, ис пользуемых для заполнения счетчиков 4, 5.Временная последовательность импульсов поступает на один из входов элементов И 1 и 2, на вторые входы которых поступает входной сигнал в противофазе - на эле мент И 1 в прямом виде, а на элемент И 2в инвергированном виде. Таким образом, в любой момент времени открыт первый или второй элемент И 1, 2. При высоком уровне входного сигнала открыт элемент И 1 и 2- временная последовательность импульсовзаполняет счетчик 4.При низком уровне входного сигнала открыт элемент И 2 и временная последовательность импульсов заполняет счетчик 5.33 Сигнал переполнения счетчика 4 подает777856 Формула изобретения Составитель В, Маврин дактор Н. Тимонина Текред А. Камышиикова Корректор С ХелемИзд.532 Тираж 729 Подписносударственного комитета СССР по делам изобретений и открыти 113035, Москва, )К, Раушская наб., д. 4/5 аказ 2403/13ПО Поиск Типография,апунова ся на единичный вход триггера , и на его выходе выдается сигнал высокого уровня - единица, Кроме того, этот сигнал через элемент ИЛИ б устанавливает счетчики 4 и 5 в нулевое состояние. Сигнал перепол нения счетчика 5 подается на нулевой вход триггера 7, на выходе которого появляется низкий уровень сигнала - нуль, и через элемент ИЛИ 6 также устанавливает счетчики 4 и 5 в нулевое состояние, 10Таким образом, при изменении уровня входного сигнала происходит попеременное подключение счетчиков 4 и 5 и выходной сигнал одного из счетчиков, который раньше заполнится, переводит триггер 7 в со ответствующее состояние и при этом сбрасываются оба счетчика в исходное состояние.Работа устройства основана на интегральном принципе, т. е. результирующий 20 выходной сигнал зависит от преобладания суммарной длительности одного уровня входного сигнала над противоположным уровнем этого же сигнала. Подавление помех в устройстве не зависит от длительности отдельных помех и закона их распределения в посылках входного сигнала, а зависит только от соотношения суммарной длительности помех в посылке сигнала к длительности посылки,Устройство для селекции дискретных сигналов, содержащее два счетчика, выходы которых подключены к входам триггера, и инвертор, отличающееся тем, что, с целью повышения помехозащищенности, введены два элемента И и элемент ИЛИ, выход которого соединен с установочными входами счетчиков, к информационным входам которых подключены выходы соответствующих элементов И, первые входы которых объединены, а вторые входы соединены соответственно с входом и выходом инвертора, при этом выходы счетчиков подключены к входам элемента ИЛИ.Источники информации,принятые во внимание при экспертизеизобретения1. Патент США3568071, кл, 328/48, 1968 (прототип).
